Стойка для дрели своими руками из фанеры

Делаем стойку для дрели своими руками: инструкция, чертежи, видео

Значительно расширить функционал ручного инструмента позволяет стойка для дрели, своими руками сделать которую совсем несложно. Размещение дрели на такой стойке (ее можно сделать и поворотной), позволяет превратить обычный ручной инструмент в эффективный сверлильный станок, который удастся с успехом использовать для выполнения различных технологических операций.

Самодельная стойка для дрели из деревянных элементов

Достоинства и недостатки самодельной стойки

Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:

• изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
• сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
• чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
• при желании всегда можно создать станок из дрели собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.

Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей

Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:

• для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
• по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
• самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.

Cтойка для дрели из дерева: вариант №1

Вариант стойки с довольно подробной инструкцией по сборке в формате фотоподборки, иллюстрирующей этапы изготовления.

Для создания данной модели вам понадобятся доски толщиной как минимум 20 мм, небольшой ящик с мебельными направляющими и стержень с резьбой для подвижной части стойки, пара десятков коротких и десятка три длинных шурупов, столярный клей плюс стандартный в таких случаях инструмент, как то пила, струбцина, отвертка, дрель и наждачная бумага для финишной отделки.

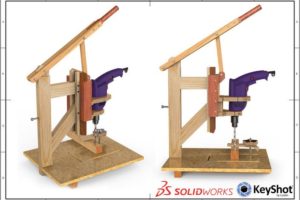

Стойка из дерева в сборе: общий вид

Cтойка для дрели из металла: вариант №2

Если нет времени на изучение чертежей и различных вариантов конструкций стоек, то предлагаем вам посмотреть содержательное видео о создании весьма функционального механизма, способного удовлетворить потребности большинства домашних мастеров.

Результатом трудов станет вот такая стойка с оригинальным тросовым приводом каретки

Основные элементы стойки

Стойка для дрели, своими руками изготовить которую совсем несложно, позволяет использовать этот ручной инструмент для выполнения различных технологических операций. Функциональность, которой обладает такой станок из дрели, ограничивается только мощностью ручного инструмента, используемого для его оснащения.

Схема одного из вариантов устройства сверлильной стойки

Если самодельная стойка для дрели изготавливается лишь для того, чтобы с ее помощью выполнять только операции сверления, то элементы ее конструкции можно сделать из деревянных брусков.

Если же вас интересует мобильная сверлильная стойка, отличающаяся высокой универсальностью, то для ее изготовления необходимо использовать конструктивные элементы из стали.

Такие стойки для дрели состоят из следующих конструктивных частей:

• несущей станины, на которой крепятся все необходимые элементы станка;
• стойки — это направляющая для дрели, на которой она закрепляется и перемещается вместе с кареткой в вертикальном направлении; управляет таким перемещением специальная ручка и ряд дополнительных элементов;
• ручки — элемента, который управляет вертикальным перемещением (подачей) дрели и инструмента, закрепленного в ней;
• дополнительных узлов, предназначенных для того, чтобы сделать приставку для дрели более функциональной.

По чертежам, размещенным ниже, можно собрать стойку вот такого плана

Чертежи деталей стойки (нажмите для увеличения)

Самодельная стойка для дрели — это легкое в монтаже устройство, а оснащение его дополнительными узлами позволяет превратить такой держатель для дрели в универсальное оборудование, с помощью которого можно выполнять различные технологические операции. Прежде чем начинать делать подобный держатель для дрели своими руками, необходимо разобраться в его конструктивных особенностях.

Станина устройства

Станина для сверлильного устройства из дрели изготавливается из металлического (толщина 10 мм) или деревянного (толщина более 20 мм) листа.

Массивность станины, которую вы будете применять в качестве основания, напрямую зависит от мощности используемой дрели. Габариты станины для станка из дрели зависят от специфики работ, выполняемых на таком оборудовании.

Можно воспользоваться следующими рекомендациями по выбору габаритов станин:

• станки для выполнения вертикального сверления — 500х500 мм;
• оборудование для выполнения различных технологических операций — 1000х500 мм.

Металлическая станина – это толстая пластина с приваренными уголками

Станина, изготовленная из металлического или деревянного листа, представляет собой очень простую конструкцию. На ней вертикально размещают стойку, устойчивое положение которой обеспечивает специальная подпорка. Зафиксировать такие конструктивные элементы между собой можно при помощи винтовых соединений.

Стойка оборудования

Стойку, где будут расположены направляющие для дрели, можно также сделать из металлической или деревянной плиты.

Кроме направляющих для перемещения дрели в вертикальной плоскости, на стойке смонтирован зажим, при помощи которого инструмент на ней фиксируется.

Порядок сборки стойки можно посмотреть на обучающем видео, при этом необходимо придерживаться следующей последовательности действий:

• на подставке-станине фиксируют подпорку;
• на основании при помощи винтовых соединений закрепляют стойку станка, которую затем соединяют с подпоркой;
• на стойке фиксируют направляющие, в качестве которых можно использовать телескопические мебельные устройства;
• на подвижной части направляющих монтируют каретку, где размещают крепление для фиксации дрели.

Для стойки можно подобрать подходящие профильные трубы

Подбирая направляющие для своего самодельного станка, следует обращать внимание на то, чтобы в них не было поперечного люфта.

Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка. Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах.

С закреплением дрели при помощи хомутов. Используемые в данной конструктивной схеме хомуты продеваются в отверстия, предварительно просверленные в каретке. Зажим дрели и ее надежная фиксация на каретке обеспечивается за счет затяжки хомутов.

Ниже на видео можно ознакомиться с подробностями изготовления такого варианта стойки для дрели. Автор детально рассказывает о процессе создания своего самодельного сверлильного оборудования. Для крепления дрели используется специальная колодка. Такая колодка представляет собой кронштейн, где закрепляется дрель.

Изготавливается кронштейн из деревянной плиты, которая крепится к каретке под углом 90 градусов, для чего используются металлические уголки.

Для фиксации дрели в колодке высверливается отверстие, диаметр которого на 0,5 мм меньше диаметра самого инструмента, и делается прорезь, позволяющая вставить инструмент в посадочное отверстие.

Отверстие в колодке на станок, предназначенное для установки дрели, выполняется по следующему алгоритму:

• на поверхности колодки чертят круг, диаметр которого соответствует диаметру устанавливаемой дрели;
• во внутренней части окружности, стараясь придерживаться линии, которая ее ограничивает, высверливают ряд отверстий небольшого диаметра;
• перегородки, которые образовались между просверленными отверстиями, прорезают при помощи ножовки или любого другого инструмента;
• используя напильник или надфиль с полукруглой формой рабочей поверхности, края полученного отверстия под дрель обрабатывают, делая их ровными.

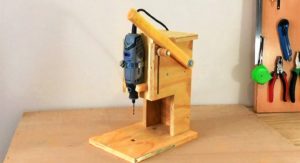

Деревянная стойка с кареткой на мебельных направляющих

Механизм для перемещения дрели в вертикальном направлении

Самодельный станок для сверления необходимо оснастить механизмом, который будет обеспечивать перемещение дрели в вертикальном направлении. Конструктивными элементами такого узла являются:

• рукоятка, при помощи которой каретку с закрепленной на ней дрелью подводят к поверхности обрабатываемой детали;
• пружина, необходимая для того, чтобы возвращать каретку с дрелью в исходное положение.

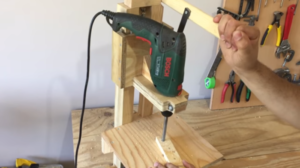

Пружинный механизм перемещения дрели

Сделать такой механизм можно, используя две конструктивные схемы:

• пружину соединяют непосредственно с ручкой станка;
• пружины располагают в нижней части каретки — в специальных пазах.

По первому варианту конструкцию выполняют по следующей схеме:

• на стойке станка при помощи винтов фиксируют две металлические пластины, между которыми устанавливают ось, где и будет размещена ручка установки;
• на другой стороне стойки также устанавливают пластины и ось, на которой фиксируют один конец пружины, а второй ее конец соединяют с рукояткой;
• штифт, при помощи которого рукоятка соединяется с кареткой установки, располагают в продольном пазу, выполненным в ней.

Основой послужила старая стойка от фотоувеличителя «Крокус» производства Польши

Если пружины находятся в нижней части механизма возврата, то рукоятка устройства также фиксируется при помощи двух пластин и оси, обеспечивающей ее движение. Пружины при такой конструктивной схеме располагаются в нижней части пазов направляющих, которые дорабатываются при помощи металлических уголков, ограничивающих их перемещение.

Принцип работы станка для сверления, в котором пружины расположены в нижней части каретки, достаточно прост: опускаясь вниз в процессе сверления, каретка с закрепленной на ней дрелью давит на пружины, сжимая их; после того, как механическое воздействие на пружины прекращается, они разжимаются, поднимая каретку и дрель в исходное положение.

Дополнительное оснащение самодельного станка

Оснащение станка из дрели дополнительными приставками позволит использовать его для сверления отверстий под углом, а также для выполнения несложных токарных и фрезерных технологических операций.

Чтобы выполнять на таком оборудовании фрезерные работы, необходимо обеспечить перемещение обрабатываемой детали в горизонтальном направлении. С этой целью в конструкции станка используется подвижный горизонтальный стол, оснащенный тисками для фиксации обрабатываемой детали. Оптимальным вариантом привода такого стола является винтовая передача, приводимая в движение при помощи рукоятки.

Координатный стол для самодельного станка

При помощи самодельного сверлильного станка, в котором в качестве рабочей головки используется ручная дрель, можно сверлить отверстия под углом, если оснастить его поворотной пластиной с отверстиями, расположенными по дуге.

На такой пластине, которая может вращаться на оси, закрепленной на стойке станка, располагается каретка станка и сама дрель. Отверстия на поворотной пластине, помогающие фиксировать положение рабочей головки, выполнены под наиболее распространенными углами: 30, 45 и 60 градусов.

Порядок изготовления такого механизма выглядит следующим образом:

• в стойке станка и поворотной платине, на которой будет смонтирована каретка и закреплена дрель, высверливается центральное отверстие для оси;
• затем, используя транспортир, на поворотной пластине намечают оси отверстий, расположенных под наиболее распространенными углами, и просверливают их;
• используя осевые отверстия на стойке и поворотной пластине, совмещают два этих элемента и фиксируют их при помощи болтового соединения;
• на стойке станка просверливают три отверстия, которые будут использоваться для фиксации поворотной пластины в требуемом положении при помощи штифтов.

Алгоритм работы на самодельном станке, оснащенном такой поворотной пластиной, достаточно прост: ее просто поворачивают на требуемый угол вместе с закрепленной на ней дрелью и фиксируют при помощи трех штифтов, соединяющих поворотную и неподвижную часть стойки.

Что удобно, станки с поворотной пластиной можно использовать и для выполнения несложных токарных работ. Для осуществления таких технологических операций дрель при помощи поворотной пластины располагают горизонтально.

Самодельный станок, изготовленный на базе ручной дрели, является достаточно универсальным устройством, но по причине невозможности использования на нем режущего инструмента большого диаметра обработка крупногабаритных деталей на таком оборудовании невозможна.

Стойка для дрели своими руками из фанеры — Металлы, оборудование, инструкции

Стойка для дрели — это стационарное приспособление для фиксации сверлильных инструментов. Предназначена для облегчения работы и увеличения точности и качества результатов. Для промышленных масштабов существует много моделей заводского производства, для дома допустимы самодельные штативы. Может быть использована для перфораторов и шуруповертов.

Требования к конструкции стойки

Перед тем как приступить к работе, необходимо ознакомиться с чертежами стоек для дрели своими руками и выбрать оптимальную для себя модель. Вариантов исполнения существует много, но все они объединены общими принципами.

Комплектующие:

• Станина — основа конструкции.
• Стойка — элемент, на котором будут расположены крепления для ручных приборов и движимые детали.
• Механизм хода — приспособление для изменения положения инструмента.
• Кронштейн — держатель девайса.

Станина для дрели, созданная своими руками, должна быть массивной. Это обеспечивает устойчивость конструкции и ее прочность. В качестве опоры можно использовать лист дерева или металла. Размер металлической станины подойдет от 50*50*1,5 см.

Фанера, ДСП, или МДФ потребуется объемнее — 60*60*3 см. Если приспособление планируется использовать не только для сверления, но и для токарных и фрезерных работ, то понадобится пластина 100*60*30.

Для многофункционального станка лучше использовать нержавеющую сталь низкой восприимчивости к нагреву.

Стойка крепится строго вертикально к подставке, что обеспечивает аккуратное действие инструмента и предотвращает поломки сверла и дефекты в заготовке. Высота детали потребуется не менее 60 см.

Может быть выполнена из того же материала, что и стойка. Некоторые мастера используют в качестве штатива ненужный фотоувеличитель, поломанный микроскоп, трубы, металлические профили или автомобильную рулевую ось.

Механизм хода служит для вертикального перемещения инструмента. Может быть сделан по типу домкрата, на пружинах или на шарнирах. Допустима конструкция, в которой вместо движения дрели поднимается сама заготовка.

Кронштейн изготавливается с учетом формы инструмента. Конструкция может видоизменяться, единственное условие — чтобы он прочно держал дрель, не допуская крена или произвольного перемещения под действием вибрации.

Дополнительная оснастка увеличивает функциональность исходника. Есть способ внедрения возможности сверления под углом. Несложно повысить комфорт для мастера встроенными измерительными приборами, надежными тисками — креплениями.

Примеры самоделок

Продуманность конструкции с учетом своих потребностей увеличит КПД использования. Для редких и незатейливых работ подойдут уже готовые простые решения. Любое из них можно видоизменять по своему усмотрению или использовать в качестве основы для собственных разработок. Главное — обеспечение устойчивости креплений изделия.

Стойка с пружинным механизмом

Простой пример для воплощения в домашних условиях. Функциональность ограничена, но конструкция получается надежной и работоспособной. Не требует для сборки специфических инструментов, спаивания и других манипуляций с металлом.

Для изготовления понадобятся:

• деревянные плиты;
• металлические уголки;
• брусок;
• пружина;
• хомут;
• шурупы;
• барашковый болт.

Следует выпилить опору для механизма подачи дрели. Полученная деталь размером 50*12,5*1,5 см станет базой для закрепления остальных комплектующих.

Изготовление направляющих для дрели своими руками может оказаться неоправданно времязатратным, поэтому их роль в такой модели исполнят 2 мебельных профиля 3,5*3,0*1,5 см. Они крепятся по краям будущего штатива.

Движимые детали удобнее примерять и подгонять до сборки приспособления, поэтому полученная заготовка откладывается в сторону.

К ползунку крепится кронштейн. Его можно собрать из досок в форме полого параллелепипеда. Нижняя сторона фигуры оснащается круглым проемом для фиксации инструмента. Торец затачивается по размеру корпуса. Допустимо альтернативное крепление хомутом и шурупами. Предотвратить царапины на приборе и уплотнить разъемы можно с помощью резиновой прокладки.

Упор для пружины выпиливается из дерева, размер регулируется опытным путем. Многие мастера предпочитают разборные схемы, поэтому в данной конструкции заготовку рекомендуется крепить к штативу барашковым болтом. Пружина присоединяется сторонами к упору и кронштейну.

Стойка укрепляется на станине с помощью перпендикулярно установленной деревянной планки или металлических уголков. В пазы профилей помещается ползунок, упор прикручивается болтом снизу. Конструкция тестируется, проводится финальная подгонка деталей, уплотнение креплений и затягивание шурупов и хомутов.

Модель на винтовом домкрате

Такая самоделка потребует манипуляций со сваркой. Перемещение по направляющим осуществляется вращением ручки. При этом снижается скорость работы, но фиксация высоты надежнее, чем у примера выше.

Потребуется:

• пластина металла для основы;
• труба;
• штырь с резьбой м16;
• втулка по диаметру трубы;
• гайка под резьбу;
• круглый диск;
• ручка.

Кронштейн изготавливается по размерам корпуса или заменяется специальными тисками. Будущий держатель приваривается к круглой втулке. Гайка этим же методом фиксируется на противоположной стороне детали.

Штырь с резьбой и труба устанавливаются на основании так, чтобы расстояние между ними не препятствовало свободному движению втулки, а гайка ровно скользила по резьбе. Направляющую следует прочно закрепить, для штыря подготовить пазы, обеспечивающие его вращение вокруг своей оси.

К одному из краев плоскости диска припаивается ручка. Центр заготовки соединяется с торцом штыря. После теста и завершительного подгона деталей места соприкосновения с инструментом оббиваются резиной или плотной нескользящей тканью.

Стойка для дрели своими руками: чертежи, инструкция по изготовлению и отзывы

Если вы часто занимаетесь работами по ремонту, то можете изготовить стойку для дрели своими руками. Чертежи этих устройств будут представлены в статье. Возможно, они помогут вам.

Это приспособление позволяет получить некое подобие станка, что облегчает процесс сверления и делает его более удобным. Обрабатывать заготовки таким образом проще, манипуляции будут занимать не так много времени.

Понять, каковы преимущества такого станка, можно самостоятельно, если выполнить стойку.

Область использования станка

Если вы решили выполнить стойку для дрели своими руками, инструкцию для начала следует изучить. Однако важно понять, необходимо ли вам такое оборудование. Вообще, сверлильный станок используется для создания отдельных предметов, приобрести которые в магазине бывает затруднительно. Некоторые мастера любят всё создавать своими руками, даже если некоторые товары несложно найти в продаже.

Перед умельцами довольно часто встает необходимость просверлить максимально точные отверстия в заготовках. На весу или на коленке выполнить такие работы бывает довольно сложно. Для этого используется держатель, который позволяет фиксировать инструмент с оснасткой. Всё будет зависеть от вас – какую дрель использовать. На выбор будет влиять характер выполняемых действий.

Радиолюбители, например, изготавливают электронные платы, где используются сверла от 0,3 мм. Если от прямого угла произойдет отклонение, то сверло попросту лопнет.

Только миниатюрный сверлильный станок позволяет решить эту задачу, однако обходится он довольно дорого. Выход здесь один – универсальная стойка для дрели. Своими руками ее вы можете выполнить.

Используя подручные материалы для станка, вы сможете получить глухие и сквозные отверстия, нарезать резьбу и просверлить перпендикулярное отверстие в тонкой заготовке.

Если вы решили изготовить настольный сверлильный станок своими руками, схемы подобных устройств обязательно следует рассмотреть. Из них вы сможете понять, какие элементы входят в агрегат.

Стойка устанавливается вертикально и крепится на массивной плите в нижней части, которая называется станиной.

Создавая стойку самостоятельно, вы должны позаботиться о мерах безопасности, они предусматривают необходимость исключения ее попадания в руки детей. Важно снабдить оборудование мягкими прокладками, которые будут гасить вибрацию и располагаются в местах крепления инструмента.

Важно исключить плохую сборку, ведь тогда возникнет мелкая дрожь, которая будет способствовать нарушению центровки и смещению центра тяжести.

Прежде чем выполнить станок из дрели своими руками, чертежи обязательно следует рассмотреть, чтобы позаимствовать один из них или выполнить его самостоятельно. Крепление конструкций из древесины осуществляется саморезами. Для этого используются уголки.

Стойка для дрели своими руками: инструкция по сборке самодельного инструмента

Наличие электрической дрели от известного изготовителя еще не гарантия комфортной работы с инструментом – при продолжительной работе руки устают, повышается риск получения травм и неточностей. Избежать подобных неудобств получится за счет универсальной и удобной стойки, отличающейся своим удобством в эксплуатации, а также большой надежностью и немалым набором возможностей.

Что должна уметь стойка для дрели?

Как правило, производители при сборке данного инструмента ориентируются на следующие моменты:

• Приспособление должно расширять диапазон возможностей инструмента. К примеру, при наличии качественной и прочной стойки появляется возможность при помощи дрели выполнять и фрезерование плоских поверхностей;
• Стойка повышает точность позиционирования сверла, размещая инструмент строго перпендикулярно относительно рабочей поверхности, что особенно важно при сверлении материалов, толщина которых больше диаметра сверла в два раза. В противном случае просверленное отверстие может пойти под углом, что недопустимо;

• Стойка сильно выручает при работе с твердыми материалами, когда на начальном этапе достаточно сложно удерживать сверло в одном месте, избегая скольжения по поверхности;

• Помимо всего прочего, качественная стойка должна позволять сверлить отверстия под разными углами, а нестрого перпендикулярно! К примеру, с помощью современных моделей мастера получают возможность выполнять отверстия дрелью под углами в 60-70 градусов.

Учитывая все вышеперечисленное, современная стойка для дрели способна не просто удачно дополнить инструмент, а сделать из него полноценный мини-станок, в особенности, если опорная поверхность позволяет удобно фиксироваться к слесарному станку или имеет достаточную массу для более надежной фиксации.

Типовая конструкция современных моделей предусматривает следующее:

• Устойчивость крепежных составляющих от воздействия вибраций во время работы с дрелью. В этом случае стойка полностью поглощает все колебания;
• Опорную плиту, оснащенную Т-образными пазами, для крепления обрабатываемой заготовки. При этом пазы могут размещаться по диагонали опорной поверхности или параллельно размерам основания. Кроме этого, есть варианты дополнения конструкции стойки тисками, но такое решение увеличивает габариты оснастки;
• Возможность настройки высоты расположения дрели;
• Настраиваемый вылет, позволяющий работать с крупными заготовками, удерживать которые навесу небезопасно и проблематично;
• Механическое ограничение глубины отверстия.

Однако чаще всего даже качественная и дорогостоящая стойка для дрели не способна выполнить все перечисленные требования. К примеру, сегодня фактически не существует одновременно надежного и универсального гнезда для фиксирования дрели от любого изготовителя, так как унификация подобного приспособления в большинстве случаев невозможна!

Небольшим альтернативным решением для стойки могут стать специальные направляющие для электрической дрели, которые решают одну простую задачу – направляют сверло в нужную точку. Тем не менее это не избавляет от усталости в руках, которая все равно появится при продолжительной работе с инструментом.

Размеры и конструктивные особенности приспособлений

Сегодня в магазинах можно найти конструкции изделий от зарубежных изготовителей, будь то из Болгарии, Германии или Китая, так и отечественные, например, марки Энкор, Калибр, Кратон и т.п. Разберем некоторые из них.

Wolfcraft

В случае со стальной стойкой Wolfcraft модели 5027000 из Германии отличительными особенностями станут:

1. Захватные лапы на массивной чугунной плите для крепления имеющейся заготовки.
2. Механический ограничитель глубины сверления. При этом узел оснащается специальной миллиметровой отсчетной шкалой.
3. Пружина, обеспечивающая плавный возврат дрели в изначальное положение, что удобно при многократном повторении одинаковых действий.
4. Механизм, отвечающий за автоматическое отключение инструмента при сверлении нескольких отверстий равной глубины.
5. Основная опорная колонна, фиксируемая со стальной рейкой, соединенной с колесом опорного узла. Это гарантирует наиболее точное позиционирование стойки при обработке заготовки. Вместе с эти исключается и самопроизвольное проворачивание дрели при работе.

Некоторые модели от Wolfcraft для удерживания и предотвращения падения сверла оснащаются двухступенчатой конструкцией с дополнительной рукояткой.

О долгом сроке эксплуатации и хорошей надежности немецкого инструмента многие знают не понаслышке. На ряду с этим основной комплект не предусматривает крепежных тисков, а посадочный диаметр остается неизменным, без возможности настройки.

В готовой сборке масса стойки достигает 8,5 килограмм, чего достаточно для работы с дрелями не тяжелее 1,7 килограмма. Это правило исходит из соотношения веса опорного и вибрирующего инструмента, который не должен быть меньше 5,22. В случае с ударными нагрузками это значение возрастает до 10.

Стоимость изделия составляет 7-7,5 тысяч рублей.

Sparky

Кроме электродрелей, болгарский производитель Sparky изготавливает еще и стойки для них, что существенно упрощает оснастку. Немецкий инструмент известен своим высоким качеством, а потому покупатель, помимо электрической дрели от Sparky, может смело брать в комплекте и стойку, особенно, если учесть ее демократичную стоимость – 3,5-4 тысячи рублей.

К конструктивным особенностям стоек от Sparky можно отнести:

1. крепежная рамка изготавливается из алюминия, предлагая ограниченную жесткость.
2. Электродрель оснащается хомутовым зажимом без узла фиксации из-за чего его необходимо будет периодически подтягивать при продолжительной эксплуатации инструмента.
3. Полная унификация с моделями данного изготовителя.
4. Присутствие возвратной пружины.
5. Нет механизма для ограничения смещения сверла.
6. Присутствие лишь посадочных мест под тисочные захваты на опорной плите заставляет использовать в работе дополнительно зажимные тиски.

Важно заметить, что стойки от Sparky не рекомендуется применять в паре с дрелями мощностью больше 1000 Вт! Так как вес стойки составляет всего 6 килограмм, то для работы стоит подбирать дрель массой 1,5-1,6 килограмма, хотя производитель гарантирует хорошую устойчивость приспособления и в паре с 3-килограммовыми моделями.

Калибр

Отечественный производитель изготавливает собственную линейку стоек для разного рода электроинструмента, для дрелей в том числе. Из широкого ряда моделей наибольшей популярностью пользуется Калибр 96202, который предлагает:

1. Специальные гнезда для фиксации стойки непосредственно к слесарному верстаку, уменьшая таким образом ограничения на вес применяемой электрической дрели. Исходя из этого, масса стойки составляет всего 2 килограмма.
2. Диагональное размещение Т-образных пазов для монтажа захватных лап.
3. Градуированная шкала поверх подвижной каретки, существенно ускоряющая предварительную установку дрели перед началом работ.
4. Клеммный метод фиксации инструмента, гарантирующий надежное крепление дрели при умеренных вибрациях.

Стоимость стоек Калибр находится в районе 1,4-1,5 тысяч рублей, что выступает главным достоинством изделий данной торговой марки.

Самодельная стойка для дрели

Если у вас имеются соответствующие заготовки, то сделать своими руками стойку для дрели не составит труда. Перед началом сборки стоит подыскать подходящую опору и грамотно составленные чертежи.

ПМТ-3 конструкции Берковича-Хрущева часто использовался и используется до сих пор в практике металлографических исследований для замера микротвердости металлов. Порою оптическая составляющая микротвердомера ломается, а так как измерительный инструмент уже не выпускается, то такое основание как нельзя лучше подходит для самостоятельного выполнения стойки.

Микротвердомер состоит из следующих компонентов:

1. Основание.
2. Ручка для настройки предметного столика вдоль оси Х.
3. Ручка для настройки предметного столика вдоль оси У.
4. Винт с резьбой.
5. Специальное зажимное кольцо.
6. Штативная головка.
7. Микрометрический винт для крепления тубуса.
8. Микрометрический винт для смещения тубуса.
9. Поворотный шток.
10. Измеритель.
11. Наконечник.
12. Окуляр.
13. Штатив.

Остальные элементы, указанные на изображении, для переделки приспособления не имеют значения.

Тубус вынимается из штатива, после чего, пользуясь его посадочной поверхностью, в ней выполняется отверстие для дрели. В зависимости от унифицированных габаритов самих стоек диаметр готового отверстия должен быть порядка 43 миллиметров.

Специальное направляющее кольцо, высотой равной, как минимум, паре диаметров опорной составляющей корпуса дрели, размещается внутри клеммного зажима винта. За место небольших отверстий на поверхности штатива реализуется пара отверстий для резьбы М10-М12. При желании в шпоночном пазу винта можно зафиксировать металлическую шкалу, которая упростит регулировку смещения штатива.

После того, как оптическая составляющая микротвердомера будет удалена вместе с предметным столиком, остальную часть можно запросто использовать в качестве стойки для инструмента. Роль зажима отлично выполнят крепежные отверстия в основании прибора, рассверленные на больший диаметр.

Помимо указанного способа, самодельная стойка для дрели может быть изготовлена и по другому сценарию. Для массивной дрели роль стойки отлично сыграет основание от переносного сверлильного станка.

Выполнение самодельной стойки иными методами может отличаться некоторыми недостатками, среди которых:

• Пониженная точность сборки некоторых элементов;
• Слабая жесткость готовой конструкции;
• Слабое гашение вибраций при работе с инструментом;
• Наличие больших зазоров в сочленениях, что может стать причиной образования люфта.

Собранная своими руками стойка для дрели способна сэкономить немало средств, предлагая характеристики, ничем не уступающие магазинному аналогу.

Стойка для дрели своими руками из фанеры

Все, кто используют ручную дрель, знают, как трудно удержать руками строгую вертикаль. При сверлении заготовок большой толщины есть риск сломать сверло. Всякий раз возникает желание вести инструмент по направляющей, а такой возможности нет.

Вторая распространенная задача – насверлить множество однотипных отверстий в одной заготовке. Держа в руках дрель, делать такую работу долго и неудобно.
В слесарных мастерских издревле применяют сверлильные станки разной мощности. Но их стоимость для домашнего приобретения слишком велика.

К тому же домашний мастер не выполняет сверление в промышленных масштабах. Следовательно, такая покупка никогда не окупится.

Существуют фабричные приспособления для вертикального сверления, способные превратить ручную дрель в полноценный сверлильный станок. Многие из них снабжены координатными пластинами и подвижными тисками.

Стойка вертикальная для сверления отверстий дрелью

Это действительно удобное приобретение, но стоимость такого станка сопоставима со стоимостью дрели. Поэтому домашние мастера зачастую изготавливают самодельный сверлильный станок.

Главные преимущества конструкции – дешевизна и возможность создать приспособление, идеально совместимое с вашей ручной дрелью. При наличии в доме (сарае, гараже) ненужного фотоувеличителя, микроскопа или другого механизма с вертикальной подачей рабочего узла, задача упрощается.

Самодельная стойка из старого микроскопа

Остается лишь приспособить к изделию дрель. Если такого бонуса нет – подставка делается «с нуля».

Как сделать из дрели станок, используя подручные материалы

Из чего должна состоять направляющая подставка для ручной дрели?

Устойчивая станина

Желательно с возможностью установки тисков или другого приспособления, удерживающего заготовку. В домашних условиях изготавливается из толстого ДСП, фанеры, или текстолита. По центру оси устанавливаемой дрели, необходимо оставить отверстие диаметром пару сантиметров.

Описание необходимых частей сверлильного станка из дрели

Направляющая вертикальная стойка

Тут фантазия разработчиков неограниченна. Это может быть брусок, фанерная пластина, металлический профиль или труба.

Популярное:  Токарный станок из дрели своими руками за два дня

Главный принцип при изготовлении – строгая вертикаль по отношению к опорной станине. В противном случае сверло будет отклоняться от прямолинейного движения, портить заготовку и ломаться.

Механизм хода

Может быть рычажного типа, или использовать пару шестерня-рейка. Принципиально не имеет значения, какую конструкцию выбрать. Важно соблюдать принцип доступности материалов, иначе может оказаться, что дешевле приобрести готовое изделие.

Причем подаваться может не только дрель к заготовке. Иногда удобнее поднимать изделие к сверлу. Например – на компактных моделях.

Кронштейн для ручной дрели

Идеальное решение – использование посадочного места для ручки дрели с хомутовым захватом. Оно охватывает подшипник вала, и оптимально подходит для центровки всей конструкции.

На практике – не всегда ваша дрель имеет такое посадочное кольцо. В таком случае инструмент крепится хомутами за корпус. При таком способе, важно добиться хорошей центровки оси вращения, и, разумеется – идеальной ее вертикальности.

Самодельный вариант станка из монтажных пластин

Существуют и более оригинальные конструкции крепления электроинструмента. Внешний вид не имеет значения. Главное – надежность и удобство применения.

Крепление дрели выполненное из фанеры

Выключатель дрели

Этот элемент конструкции важен, поскольку кроме удобства он обеспечивает безопасность работ. Если вы планируете навсегда оставить электроинструмент в станке – можно демонтировать кнопку и установить вместо нее стационарный включатель на корпусе станка.

Если же дрель будет периодически использоваться как ручной инструмент – оптимальным способом решения вопроса будет установка розетки и клавиши включения в удобном месте приспособления.

Лампа освещения рабочего места

Вариантов для творчества множество. Главное – она действительно необходима. Отдельно остановимся на способе крепления заготовки.

Станок с тисками, несомненно, более удобен, но обязательно надо предусмотреть возможность их демонтажа. При обработке крупногабаритных деталей поверхности станины должна быть ровной.

Рассмотрим удачные модели самодельных сверлильных станков

Эти варианты показывают полярные уровни технологии. От примитивного, собранного из отходов, до относительно технологичного, с использованием готовых узлов.

Конструкция, собранная буквально из подножных материалов

Чертежи для сборки не требуются, все детали подгоняются по ходу работ. Для изготовления станины используется лист ДСП 50х50 см. В качестве опоры для стойки применяем деревянный кругляк.

Он же придаст устойчивость конструкции, снижая центр тяжести. Механизм перемещения изготавливается из направляющей для мебельных ящиков. Разумеется, никакая из этих вещей не покупается в магазине, а извлекается из хлама в сарае или гараже.

Мебельную направляющую можно использовать для изготовления домашнего станка

Стойка из бруска прикручивается к кругляку, с противоположной стороны крепится направляющая.

Крепим направляющую к деревянной стойке

Делаем крепление для дрели из куска доски или фанеры

Собираем механизм подъема и проверяем вертикальность хода и свободу перемещения. Рычаг подъема делается из подходящего тонкого бруска. На кругляк устанавливается металлический уголок, к нему крепится ось рычага.

Кронштейн с рычагом соединяется металлической тягой. При перемещении конструкции вверх-вниз никаких заклиниваний не происходит.

Крепим кронштейн для дрели к стойке и приделываем деревянный рычаг

Благодаря устойчивости кронштейна, никаких сложных креплений придумывать не нужно. Достаточно обычного затяжного хомута подходящего размера.

Такое крепление достаточно прочно, при этом всегда можно демонтировать дрель и использовать ее в качестве ручного инструмента.

Крепление дрели хомутом проверяйте на затяжку

Крепим всю конструкцию на станину при помощи прочных металлических уголков. Именно на этот элемент будет приходиться половина усилия при сверлении. Так же, крепление кругляка должно выдерживать вес всего механизма и собственно ручной дрели.

Деревянный кругляк играет роль противовеса и служит основанием для крепления к нему стойки с болгаркой

Стойка для дрели обязательно оснащается возвратной пружиной. Ее мощность подбирается таким образом, чтобы кронштейн с дрелью плавно поднимался без усилия на рычаге, а процесс сверления не был утомительным для оператора.

Обязательно устанавливаем подставку для сверления, чтобы не портить станину. Качество не имеет значения, это фактически расходный материал. По мере образования большого количества дырок, подставка просто меняется на новую.

Сверлит станок уверенно, рычаг работает без усилий. Несмотря на простоту механизма – отверстие получается строго вертикальным, горизонтальных вибраций сверла не происходит.

Металлические заготовки так же легко сверлятся, дрель при этом не перегревается и сверла остаются целыми. В принципе – конструкцию можно признать удачной.

Сверлильный станок из рулевой рейки

Достаточно популярной среди отечественных кулибиных, является конструкция сверлильного станка из рулевой рейки. Этот элемент рулевого управления, после замены на новый по причине люфта, обладает достаточным запасом прочности для использования в качестве подъемного механизма сверлильного станка.

Если есть старая рулевая рейка от автомобиля, то своими руками можно смастерить сверлильный станок

Изготовление требует некоторой сноровки и применения более качественных материалов, нежели в предыдущем варианте. Размеры рулевой рейки подразумевают более массивную дрель, соответственно станина и стойка изготавливаются из металла.

Осталось придумать чем будет осуществляться вращение привода рулевой рейки

На каретку для крепления рулевых тяг устанавливается кронштейн для дрели. Его так же следует изготовить из металла, поскольку вес ручного электроинструмента будет большим.

Каретку для крепления дрели делаем из металлической пластины

Возвратная пружина тоже выбирается помощнее, в соответствие с весом конструкции. По надежности и качеству исполнения такая конструкция приближается к заводским аналогам, а по стоимости составит не более 10% от покупной.
