Прибор для определения марки стали

Купить Прибор металлиста ПМ-641, цены в Москве и РФ с доставкой!

Прибор металлиста ПМ 641 представляет собой измерительный прибор-индикатор, предназначенный не только для определения марки цветного или черного металла, из которого выполнены детали и узлы любой произвольно сложной формы, но и для экспресс-анализа состава металла или их сплавов покрытий изделий. Также назначением прибора служит определение участка или зоны термообработки металлических заготовок и измерение качества и степени твердости выполненной термообработки.

Применяется прибор ПМ-641 в случаях, когда марка металла, из которого выполнено какое-либо изделие, неизвестна, и требуется срочное и точное ее определение для маркировки детали и дальнейшего ее использования. Прибор используется в химических лабораториях, сборочных, ремонтных и механических цехах на машиностроительных предприятиях.

Устройство и принцип действия

Прибор содержит несколько образцов различных металлов – эталонов, измерительные электроды, представляющие собой поверяемые щупы, и потенциометр, измеряющий термоэлектродвижущую силу, возникающую в металле при протекании через него электрического тока.

Принцип работы прибора основан на проведении сравнительного анализа величин измеренного термо-ЭДС испытываемого металла и известного термо-ЭДС эталона.

Для точного определения марки и состава пользуются шестью сравнительными таблицами, приведенными в паспорте устройства, определяющие конструкционные, инструментальные, магнитные, жаропрочные, коррозионностойкие стали, цветные металлы и сплавы.

Также осуществим и метод прямого сравнения без дополнительной калибровки прибора при наличии эталона.

Преимущества

• высокая чувствительность измерений;• определение термоэлектрических характеристик испытываемого металла в цифровой форме;• широкий диапазон измерения термо-ЭДС: 0,5 — 100 мкВ;• небольшой шаг (дискретность) измерений: ~0,25 мкВ;• простота и удобство в эксплуатации –требуется только легкое касание поверхности металла измерительными электродами;

• исполнение прибора категории 4.2 УХЛ по ГОСТу 15150-69.

Технические характеристики

Варианты оплаты:

• Безналичный расчет (для юр. лиц)
• Наличный расчет (при самовывозе)
• Онлайн-оплата на сайте:
• Банковской картой:
• Электронными деньгами:
• В интернет-банкинге:

Способы доставки:

• Самовывоз со склада в г. Уфа
• ТК «Деловые линии»
• ТК «КИТ»
• ТК «ПЭК»
• ТК «ЖелДорЭкспедиция»

  Доставка до терминала транспортной компании бесплатна.
  Стоимость доставки зависит от тарифа транспортной компании, веса, габаритов груза, рассчитывается индивидуально.
  Срок доставки зависит от удаленности населенного пункта.

На все изделия, представленные на сайте действует гарантия качества. Гарантийный срок зависит от типа оборудования. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделияВаши действия при возникновении гарантийного случая:
1. организовать доставку неисправного прибора до нашего склада, находящегося по адресу — 450076, Российская Федерация, г. Уфа, ул. Аксакова, 58/1, тел. (347) 225-00-52 доб. 126;
2. приложить к неисправному прибору необходимо сопроводительное письмо, в котором в произвольной форме на имя директора ООО «Квазар» указать выявленные дефекты и неполадки в работе;
3. транспортировка неисправного изделия осуществляется за счет изготовителя.

Написать отзыв

Портативный анализатор металлов и сплавов купить в Москве, цены в НКПРОМ.РУ

Портативными анализаторами металлов и сплавов называют механизмы, которые легко перевозятся в кейсах за пределы объекта. С помощью анализатора специалист сможет проводить контроль качества металлоконструкций, выявлять хим.состав сплавов и проводить многие другие манипуляции.

Портативные устройства на сегодня очень важны на производствах. Через наш онлайн-каталог вы можете в любой момент купить портативные анализаторы металлов в Москве и других городах России. Мы предлагаем выгодные условия каждому покупателю!

Области применения мобильных спектрометров металлов и сплавов

Рентгенофлуресцентные и лазерные спектрометры устанавливаются в лабораториях, на производстве и на пунктах сбора металла (на стадии установления состава сплава). Кроме этого, спектрометры металлов также востребованы при:

• взаимодействии со вторичным сырьём: лом, сплавы (инструментальные, титановые, ферритовые, низколегированные, алюминиевые и другие);
• анализе различных металлов (цветных, благородных и чёрных) и установление их стоимости;
• контроле качества сплава объектов на производствах.

Мобильным спектрометром также проверяют слитки, заготовки, мелкие детали и металлическую пыль. Стоимость портативных анализаторов металлов формируется из ряда факторов, таких как бренд, тип оборудования, точность измерений и так далее. Актуальные цены представлены в нашем каталоге.

Типы спектрометров металлов

Работает автономный прибор в зависимости от того, какого он типа (рентгеновский или лазерный).

Лазерные

Принцип работы прибора оптико-эмиссионный. Лазерные анализаторы химического состава действуют при помощи квантового лазерного излучения. Они позволяют идентифицировать сразу множество химических элементов, определяя их процентное соотношение.

Отличается высокой точностью и способностью выявлять вещество даже с самым мелким содержанием (от 0,0005 процентов и ниже). При работе с применением лазера объект становится горячим и излучает свет. При лазерном анализе требуется проба металла.

Рентгеновские

Хоть такие приборы и не обладают такой высокой точностью, как лазеры, но для работы с ломом также отлично подходят. Портативные анализаторы химического состава рентгенофлуресцентного вида обнаруживают сразу все вещества и безошибочно определяют сплав. При анализе объект не повреждается.

Есть портативные приборы различных моделей:

• Bruker Turbo, Sorter, Laser;
• Olympus Vanta;
• Olympus Delta;
• Vulcan;
• Professional Spectrum;
• Bruker Turbo, Sorter, Laser и другие.
• Среди мобильных спектрометров можно выделить следующие:
• Q4 MOBILE;
• PMI-MASTER UVR;
• Spectro SPECTROPORT;
• Belec Compact Port;
• E3 EsaPort, и другие.

Отличие ручных спектрометров заключается в методах работы.

Одни используют при определении химических элементов рентгеновскую флуоресценцию, а другие – лазер. У каждой конкретной модели есть свои характеристики, которые помогут вам определить, для какой именно работы она подойдёт, и какой будет цена.

Преимущества приборов

Мобильный анализатор металлов и сплавов имеет неоспоримые преимущества:

• соответствие современным стандартам оборудования;
• высокая точность аппаратуры (в среднем 0,1%), благодаря чему можно безошибочно выявить дорогой сплав;
• работа с любыми по сложности конструкциями
• разнообразие типов приборов, которые подходят для решения разных задач (газоанализаторы, спектрофотометры, стилоскопы и тд.);
• маленький вес прибора (от 1,5 кг и выше);
• удобный интерфейс, автономность, ЖК-дисплей;
• возможность сохранять результаты исследований.

Купить анализатор металлов в Москве

Заказать оборудование для исследований можно на нашем сайте, заполнив заявку. Здесь также присутствует возможность автоматического подбора анализатора металла под ваши задачи.

На цену отдельного прибора влияет не только фирма, которой он был изготовлен, но и его характеристики. Например, точность определения сплава, типа устройства и диапазона определяемых элементов.

Помимо продажи оборудования, специалисты «НКПРОМ» также проводят калибровку анализаторов металла.

Ознакомиться с ценами на портативные анализаторы металлов и сплавов вы можете на этой странице или по телефону у менеджера:
+7 (495) 795-73-92

Мы будем рады сотрудничеству с вами!

Анализаторы металлов и сплавов

Точность и оперативность контроля изготавливаемой продукции, определение химического состава изделий из металлов и сплавов, определение качественных показателей исследуемых образцов, идентификация тяжелых металлов являются важными процессами во многих отраслях промышленности.

Наиболее востребованным такой анализ является при работе со вторичным сырьем из металла. Очевидно, что подобный анализ выполнить без специальных приборов для анализа состава металлов просто невозможно, а сделать такую работу еще и быстрой – значит повысить эффективность работы.

Анализаторы, которые были изобретены для решения подобных задач, называются спектрометры. Благодаря этим устройствам можно точно определить, какие металлы содержатся в исследуемом образце, а также определить их количество. Подобные приборы обеспечивают неразрушающий контроль металла, то есть применение не требует манипуляций с целостностью исследуемого образца.

Выбрать анализатор металлов

Существуют две основные категории анализаторов. В первой используют явление оптической эмиссии, такие приборы называют эмиссионными спектрометрами.

Вторая категория использует рентгеновские лучи для получения требуемой информации об объекте, такие спектрометры называют соответственно рентгеновскими.

По-другому классифицировать анализаторы металлов можно как оптико-эмиссионные и рентгенофлуоресцентные.

Каждый из этих типов устройств может быть стационарным, мобильным и портативным. Стационарные являются довольно габаритными и обычно занимают много места, поэтому их используют, если требуется идеальная точность.

Мобильные спектрометры выполняют таким образом, чтобы обеспечить их легкое передвижение, варианты исполнения могут быть на колесах. Самыми компактными являются портативные анализаторы.

Их появление стало шагом вперед в области исследования металлов, и предоставило возможность использования анализаторов прямо на месте.

Оптико-эмиссионные анализаторы сплавов

При исследовании объектов оптико-эмиссионными спектрометрами применяются методы искрового анализа и воздухо-дугового анализа. Оптико-эмиссионные анализаторы позволяют работать с широким классом металлов, например, алюминиевыми, титановыми, ферритовыми, кобальтовыми, медными, нержавеющей и низколегированной сталью.

Лазерные спектрометры работают на аргоне и комплектуются специальной съемной насадкой на датчике, позволяющей выбирать режим работы прибора среди следующих:

• Определение марки металла;
• Определение сплава при помощи сравнения эталонного спектра с исследуемым спектром;
• Режим «да — нет», определяющий определенный параметр или заданный вид металла.

Прибор способен определить даже незначительное содержание посторонних смесей в составе сплава. Благодаря высокой точности измерений применяется для сертификационного анализа. Все приборы поставляются уже с установленным набором программ, что усложняет идентификацию неизвестных включений в сплаве.

Рентгенофлуоресцентные анализаторы

Приборы этой категории позволяют определять до 45 химических элементов благодаря светочувствительным механизмам, установленным в корпусе устройства. Компактность и простота использования делают рентгеновские анализаторы наиболее популярными устройствами в данной области.

Устройство не сможет идентифицировать элементы, порядковый номер которых в периодической таблице ниже 11.

В отличие от эмиссионных приборов, где требуется очистка исследуемого объекта от пыли и грязи с помощью шлифовального круга, при использовании рентгеновских спектрометров достаточно удалить краску или ржавчину с поверхности образца.

Цена спектрометра

Сложно сделать типовой прайс-лист на такой прибор, как анализатор металлов.

Если говорить о стоимости, цены на спектрометры формируются на основе четырех основных параметров:

• Вид устройства;
• Набор определяемых элементов;
• Точность измерений;
• Страна-производитель.

Исходя из этого, самыми дорогими анализаторами являются импортные оптико-эмиссионные и рентгенофлуоресцентные спектрометры, особенно, японские (Shimadzu, Rigaku), европейские (Spectro-Ametek, Oxford Instruments, Bruker) и американские (Olympus Innov-X, Thermo Scientific Niton).

Ценовой сегмент таких устройств является премиальным. Цена их является высокой за счет дорогого производства, новейших технологий, организации доставки, таможенных сборов и статуса. В этих приборах, как правило, надо дополнительно оплачивать каждую аналитическую программу для сплавов на основе железа, алюминия, титана, меди и т. д.

Диапазон цен

Рынок портативных спектрометров довольно обширный и бывает сложно выбрать анализатор. Необходимо подобрать прибор, точно отвечающий всем характеристикам для выполнения требуемой работы. Для разных отраслей могут требоваться разные спектрометры.

Обзор цен показал, что самым дешевым на этом рынке является китайский анализатор металлов, цена на который около 15 — 20 тысяч долларов. Цена на европейские лазерные анализаторы колеблется в области 25 — 50 тыс. евро.

Отечественные производители находятся в диапазоне цен от 20 до 35 тыс. евро.

При этом качество и сходимость измерений не хуже европейских аналогов. Следует учитывать, что практически все сделки по покупке анализаторов состава проводятся в закрытом режиме, информация о цене спектрометра предоставляется по запросу.

Далеко не каждый, кто имеет дело с металлическим вторсырьем, может позволить себе покупку такого дорогого устройство. На рынке существует возможность арендовать анализаторы, но это очень невыгодно при долгосрочной аренде.

Обычно цена на такую услугу колеблется в диапазоне 150-300 долларов за один день.

Как определить марку стали

Существует просто огромное количество различных вариантов исполнения стали, каждая марка характеризуется своими определенными особенностями. Если производитель не провел маркировку, то узнать особенности металла можно только при самостоятельном проведении различных тестов. Об этом далее поговорим подробнее.

Как определить марку стали

Методы определения марки стали

Довольно распространенным вопросом можно назвать то, как определить марку стали. Выделяют несколько распространенных методов:

1. Первый предусматривает снятие стружки с поверхности, для чего может использоваться зубило. При высокой концентрации углерода она будет короткой и ломкой. Снижение показателя становится причиной повышения пластичности. Однако, точно определить марку подобным методом не получится.
2. Второй метод предусматривает закалку изделия, после чего приходится проводить надпилы. Если до закалки и после материал пилится просто, то в составе небольшое количество углерода. За счет повышения концентрации углерода после обработки поверхность становится слишком твердым.
3. Определение марки стали по искре основывается на визуальном осмотре искр, которые образуются при обработке поверхности точильным кругом. С увеличением размеров искр и их количества повышается показатель твердости, который зависит непосредственно от концентрации углерода. Подобный тест не дает на точный результат, так как от силы нажатия и некоторых других моментов зависят основные характеристики отлетающей стружки. Можно встретить таблицы, по которым проводится расшифровка качеств материала по стружке.

Метод искровой пробыПрибор для определения марки стали

Определить марку можно также по цвету образующихся искр. Для этого были составлены специальные таблицы. В домашних условиях провести тест можно только в случае правильного освещения.

Однако, точно идентифицировать материал подобным образом нельзя.

Вариант с легирующими элементами идентифицировать можно и по другим эксплуатационным характеристикам, к примеру, устойчивости к воздействию повышенной влажности или сильному магнетизму.

На территории СНГ применяемые стандарты обозначений характеризуются тем, что могут использоваться для указания основных элементов. При рассмотрении вопроса расшифровки марки отметим следующие моменты:

1. Часто проставляется сокращение «Ст». В других случаях и вовсе не ставится никаких сокращений, только цифры.
2. В большинстве случаев первая цифра указывает на концентрацию углерода. Последующие могут применяться для указания количества легирующих компонентов.
3. В состав могут включаться легирующие компоненты, которые существенно изменяют свойства материала. Примером можно назвать включение хрома, за счет чего повышается устойчивость к воздействию повышенной влажности.

Классификация сталей по назначению

Расшифровка маркировки проводится при использовании таблиц, в которых указывается обозначение химического элемента.

Маркировка сталей по международным стандартам и стандартам СНГ

Для того чтобы провести расшифровку марки можно использовать самые различные стандарты. Некоторые сплавы обозначаются определенными символами, которые указывают на предназначение металла.

Примером можно назвать нижеприведенные моменты:

1. Буква «Ш» применяется для обозначения металлов, которые применяются для изготовления подшипников. Они характеризуются повышенной устойчивостью к износу.
2. Качественные легированные заготовки обозначаются буквой «Л». Зачастую символ указывается в конце.
3. Для обозначения термоупрочненного проката применяется «Т».
4. Высокую коррозионную устойчивость заготовки определяют по букве «К».
5. Если в состав включается медь, то при указании марки используется символ «Д».
6. Инструментальные можно определить по букве «У». Они зачастую применяются при изготовлении различных инструментов, которые характеризуются высокой износоустойчивостью.
7. Символ «Р» указывается для обозначения сплавов, в состав которых включается вольфрам. Подобное вещество существенно повысить жаропрочность структуры.

Путем расшифровки марки можно определить то, какие химические элементы включены в сплав. Цифры в большинстве случаев указывают на концентрацию, символы тип сплава и конкретные химические элементы.

Европейская система маркировки сталейМарки углеродистых сталей по ГОСТу и по международным стандартам ИСО

В заключение отметим, что в продаже встречается просто огромное количество изделий, во многих случаях марка проставляется производителем. Самостоятельно определить состав без использования специального оборудования практически невозможно.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Анализаторы металлов и сплавов цветных и чёрных металлов

Трудоёмкой проблемой на многих пунктах приёма металлолома является процесс сепарирования поступающего сырья по маркам и виду металлов. Иногда сложно отличить медь от сплавов, с высоким содержанием меди, а определить содержание никеля в нержавеющей стали абсолютно невозможно.  Поэтому при разнородном характере поступающих металлоотходов применяются анализаторы состава металлов.

Практическое применение получили два вида таких приборов – основанные на использовании явления оптической эмиссии (лазерная), и применяющие рентгеновское излучение.

Оптические анализаторы

Анализаторы металлов и сплавов этого типа позволяют с высокой степенью точности устанавливать наличие и содержание лёгких химических элементов – серы, фосфора, углерода, т.е., тех элементов, которые обязательно присутствуют в химическом составе любой стали.

Оптический анализатор металлов — метод исследования искры

Их действие основано на следующем: исследуемый фрагмент подвергается воздействию искрового разряда на воздухе. Образующаяся искра содержит в себе в ионизированном виде все вышеперечисленные элементы, эмиссия которых улавливается чувствительным элементом прибора, и выводится на дисплей.

Оптико-эмиссионным методом удаётся быстро идентифицировать металлолом, не прибегая к его заметному разрушению. Иногда, с целью снижения опасности взрыва или возгорания вместо воздуха используется инертный газ, преимущественно аргон. Смена режима исследования осуществляется простой переустановкой насадки.

— оптический анализатор металлов М5000 — описание, характеристики:

Фиксация химического состава металла производится тремя способами:

• Марочным, когда фактический состав сличается с тем, который указан в эталонной таблице. Метод сравнительно громоздкий, поскольку требует обязательного вмешательства человека;

• По отпечатку, когда сравниваются спектры эмиссии исследуемого металла и эталонные;

• По принципу «да/нет», когда требуется ответить на вопрос, является ли исследуемый образец тем металлом или сплавом, который необходимо определить.

Область применения анализаторов рассмотренного типа – исследование низкоуглеродистых сталей ферритного класса,  а также нержавеющих сталей, содержащих титан, никель, кобальт – элементы, эмиссионный спектр которых является достаточно характерным. Широкого распространения такие приборы не получили, в связи с повышенной чувствительностью к внешним условиям площадки, где они установлены.

Рентгеновские анализаторы металлов

Анализаторы, действующие с использованием рентгеновского излучения, используют явление флуоресценции, при котором атомы  химических элементов излучают фотоны строго определённого энергии. В качестве источника рентгеновского излучения используется трубка, которая работает под напряжением 45000 В.

В таких условиях для работы анализатора необходимо выделять специальное помещение, и оборудовать его надёжным свинцовым защитным экраном.

Подобным образом  действуют стационарные аппараты, которые применяются для химического анализа крупных фрагментов металла, но такие анализаторы — анахронизм, они могут еще использоваться в старых лабораториях, оставшихся с советских времен, но в настоящее время встречаются все реже и реже.

Сейчас распространение получили носимые, компактные приборы — портативные анализаторы металлов, предназначенные для применения непосредственно на точках приёма металлолома. Они не используют радиоизотопы, а потому считаются  более безопасными.

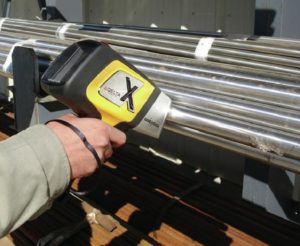

Рентгеновский портативный анализатор металлов — может легко делать анализ стружки

Кроме того, такие анализаторы компактны, удобны в применении, а постоянное обновляемое программное обеспечение позволяет совершенствовать обработку получаемых результатов.

Описание работы портативного рентгеновского анализатора

Рентгеновские анализаторы химического состава состоят из флюоресцирующей рентгеновской трубки, детектора, регистрирующего устройства и блока управления. Детекторы адаптированы под твердотельный режим функционирования, в связи с чем очень удобны для использования на крупных пунктах приёма лома чёрных и цветных металлов.

Портативный рентгеновский спектрометр металлов

Технологические возможности рентгеновских анализаторов:

• Метод определения – многокомпонентный (одновременно устанавливается процентное содержание нескольких химических элементов);

• Радиоизотопные источники – отсутствуют;

• Количество одновременно определяемых параметров – до 33 (независимо от атомной массы элемента);

• Вид исходного образца для анализа – любой, в том числе шлако- и пылеобразные фракции до 50 мкм (может быть использовано для определения редких и редкоземельных элементов в отходах производства, стружке и пр.);

• Визуализация результатов исследования – цветной дисплей и регистрация в базовый файл специального компьютера (возможно и подключение к обычному компьютеру через разъём USB).

Такие характеристики позволяют применять анализаторы при определении сорта металла, идентификации марки цветного сплава, технологическом контроле в процессе плавки металлов и т.д.

Рентгеновские анализаторы работают достаточно быстро, поскольку не нуждаются в предварительной настройке прибора. Калибровка выполнятся только при решении специальных задач исследовательского характера.

Лазерные анализаторы химического состава металлов и сплавов

на английском — тест лазерного анализатора Sciaps Laser-Z300

Данные приборы появились сравнительно недавно. Они используют принцип глубинного сканирования образца, используя квантовое  лазерное излучение. Поскольку спектр излучения лазера может быть настроен значительно более тонко, чем спектр рентгеновского излучения, то подобного типа анализаторы имеют ряд эксплуатационных преимуществ:

• Существенно возрастает количество определяемых химических элементов (до 90, в связи с чем такие установки рекомендуется использовать для определения химического состава сложных многокомпонентных сплавов);

• Повышается точность фиксирования того или иного химического элемента, что позволяет идентифицировать сплав даже с процентным содержанием элемента менее 0,0005%;

• Прибор пригоден для количественного определении я радиоактивного компонента, что особенно важно для радиационной безопасности оборудования и работающих. Отсекается возможность поступления лома, «грязного» в радиоактивном отношении;

• Приборы лазерного типа потребляют значительно меньше энергии, что позволяет длительное время применять их без подзарядки аккумуляторов;

• Поскольку скорость лазерного сканирования весьма велика, то процесс выяснения химического состава даже многокомпонентного сплава  занимает доли секунды.

Отображение результатов лазерного анализатора на экране смартфона Android

Результат работы лазерного анализатора  может выводиться на экран монитора, а может  фиксироваться встроенной видеокамерой или выводиться через специальное приложение на экран смартфона.

Среднерыночные цены на анализаторы металлов и сплавов

Искровые оптико-эмиссионные спектрометры, пожалуй, самые дорогие, цена на такие анализаторы могут доходить до 50 000$.

Портативные рентгеновские анализаторы металлов — стоят немного меньше, но цена тоже немаленькая — порядка 20 000 — 30 000 $.

Лазерные спектрометры — это анализаторы последнего поколения, набирающие все большую популярность, со временем цена будет падать, сейчас стоимость примерно  — 30 000- 40 000 $.

В интернете даже у фирм продавцов на сайте не всегда стоит цена. Т.е. есть товар, есть описание анализатора, представлен большой выбор устройств, но в поле цена стоит «Сделать запрос» или «Узнать цену».  Где вы оставляете свои контактные данные и ждете ответа с ценой.

Это можно объяснить так — анализатор металлов устройство дорогое, позволить себе может не каждая металлоприемка. Чтобы не потерять клиента и довести продажу до конца — менеджеры предпочитают вести диалог напрямую с клиентом, варьируя ценой и прочими бонусами при покупке анализатора у них.

Иначе говоря — это маркетинговый ход, сближающий продавца и покупателя, что делает продажу анализатора металлов проще.

— самый бюджетный анализатор металлов Delta Element

Прибор для определения марки стали

Прибор для определения марки стали незаменим там, где нужно провести узкоспециализированный экспресс-анализ в «полевых» условиях: в цехах и складских помещениях, в лабораториях и на открытых площадках. Такое устройство будет полезно для предприятий, которые работают исключительно со сталями и не нуждаются в подробном химическом анализе других сплавов.

Специалисты ЗАО «Спектральная лаборатория» разработали и производят несколько оригинальных портативных моделей для идентификации стальных марок. Благодаря этим простым и удобным индикаторам можно решать целый ряд важнейших производственных задач.

Они позволяют подтвердить соответствие металла деталей указанному в конструкторской документации при входном контроле, избежать ошибок при выдаче заготовок в производство, делать анализ уже готовых конструкций как крупногабаритных, так и очень мелких деталей.

Принцип действия приборов

Чтобы узнать марку испытуемого метала достаточно измерить его термоэлектродвижущую силу, которая напрямую зависит от химического состава, и сравнить её с аналогичными параметрами эталонного образца. При этом не обязательно обзаводиться громоздкой коллекцией шаблонов всех известных марок сталей. Достаточно знать стандартные величины их термо-ЭДС и занести их в сравнительные таблицы.

Главные характеристики устройств

Важным преимуществом приборов является то, что для проведения испытания достаточно очень небольшой площади, ровно такой, на которой поместятся электроды.

Анализируемую поверхность нужно предварительно очистить от краски, масел, ржавчины, гальванического покрытия. Методика измерений и инструкция по эксплуатации имеются в паспорте каждого анализатора.

Работают устройства на низких напряжениях.

Преимущества нашей аппаратуры для определения марок сталей:

• высокую точность полученных результатов;
• простоту в использовании;
• надежность;
• компактность;
• быстроту измерений;
• сравнительно небольшую стоимость.

Наша продукция представляет собой прекрасную альтернативу как традиционным эмпирическим методам (дающим весьма приблизительные результаты), так и дорогостоящим спектрометрам.

Не удивительно, что эти приборы нашли такое широкое повсеместное применение.

Кб передовых технологий — термоэлектрический анализатор металлов и сплавов тамис

При работе с металлами нередко возникают вполне обоснованные сомнения: соответствует ли металл деталей тому, что указан в конструкторской документации.

На любом производстве, как правило, применяют ограниченный ассортимент сталей и сплавов, но острой проблемой остается перепутывание марок даже при хорошо налаженном входном контроле.

Это и недобросовестность поставщика, когда в одной партии попадаются прутки различных марок, что невозможно определить при входном контроле, перепутывание при выдаче заготовок в производство и отсутствие производственной дисциплины рабочих, которые, чтобы скрыть свой брак, берут любую подвернувшуюся заготовку. В ряде случаев сомнения возникают уже тогда, когда узел собран и подтвердить марку известными способами (спектральным, химическим, рентгенофлуоресцентным) просто невозможно.

Кроме того, все чаще выпуск бракованной продукции возникает из-за перепутывания металлов при его покупке (недобросовестность поставщика) и при отсутствии входного контроля металлов. В итоге страдает качество заготовок и качество деталей.

В ряде случаев сомнения возникают тогда, когда узел уже собран, и подтвердить (идентифицировать) марку металла какой-либо ответственной детали в нем известными методами (спектральным или химическим) не представляется возможным. Также прибор позволяет проводить анализ даже очень мелких деталей.

Для этого необходимо расположить их на токопроводящей подложке. Возможно определение пробы золотых изделий.

Можно привести множество примеров, когда на термообработку попадали детали, заданную твердость которых невозможно было получить из-за того, что вместо стали, например, 40Х13 часть из них была изготовлена из 12Х8Н10Т.

С этими задачами легко справляется термоэлектрический анализатор «ТАМИС».

Для контроля марок металлов и сплавов используют стандартные методы:

• химический анализ металлов Данный метод позволяет проанализировать химический состав металла с высокой точностью. На данный момент это единственный метод анализа, позволяющий достоверно определить процентное содержание углерода в сталях.Для проведения химического анализа стали по углероду стружку исследуемого металла сжигают в водородной среде и анализируют состав получившегося газа фотоколлометрическим методом. Для точности измерения проводят три параллельных пробы. Для определения других элементов используют весовой способ.Состав металлов весовым методом определяется путем его перевода в раствор (химическое растворение в растворах кислот, воде). Затем соединение необходимого металла переводится в осадок добавлением соли или щелочи. Далее осадок прокаливается до постоянного веса, а содержание металлов определяется взвешиванием на аналитических весах и пересчетом. Метод дает наиболее точные значения состава металла, но требует больших затрат времени.При электрохимическом методе после перевода пробы в водный раствор содержание металла определяется различными электрохимическими методами — полярографическим, кулонометрическим и другими, а также сочетанием с титрованием.Эти методы позволяют провести химический анализ металлов в широком диапазоне концентраций с удовлетворительной точностью, но отличаются высокой трудоемкостью, требуют лабораторию и квалифицированный персонал.
• спектральный анализ металлов Достаточно разнообразна группа спектральных методов определения содержания металлов. В нее входят, в частности, различные методы определения содержания металлов путем проведения анализа характеристических спектров электромагнитного излучения атомов — атомный эмиссионный анализ, атомный абсорбционный анализ, спектрофотометрия, масс-спектрометрия, рентгеноспектральный анализ.Наиболее широко применяемый в промышленности метод. На современном оборудовании процесс исследования состава металла занимает считанные минуты. При анализе металла данным методом определение количественного содержания углерода в сталях неточно.Для спектрального анализа требуются квалифицированные специалисты и дорогостоящее оборудование — спектрометр (порядка 4 млн. руб.). При анализе металла на поверхности остаются следы температурного воздействия, что приводит к нарушению геометрии исследуемой металлической детали.
• рентгенофлуоресцентный анализ металлов Относится к неразрушающим методам. Позволяет определять практически весь элементный состав металлов, за исключением точного содержания углерода в сталях. Процесс определения занимает не более 1 минуты.Для проведения рентгенофлуоресцентного анализа требуется достаточно большая площадь поверхности. Измерение малых деталей невозможно. Требуется дорогостоящее оборудование (более 1,5 млн. руб.) и хорошо подготовленные специалисты.

Богатый опыт работы по анализу причин брака на различных производствах, анализу выхода из строя изделий различной сложности и назначения привел к необходимости создания недорогого, простого в обращении именно в производственных условиях анализатора металлов и сплавов (включая цветные).

Эффект Зеебека

В основе работы прибора лежит эффект Зеебека, когда при нагревании соединения двух разнородных металлов возникает термоэдс, величина которой зависит от химического состава исследуемых металлов. Термоэдс легко поддается надежным измерениям и широко используется в промышленности в термопарах для измерения температур при различных технологических процессах читать про эффект.

Преимущества термоэлектрического анализатора металлов и сплавов

При разработке анализатора металлов основное внимание было уделено:

• надежности
• достоверности получаемых результатов
• простоте в эксплуатации

Учитывался тот факт, что прибором могут пользоваться школьники, кладовщицы, рабочие, мастера.

• Широкий спектр применения прибора:
  • на производственных участках металлообрабатывающих производств (ОТК, материальных кладовых, при входном контроле и пр.)
  • на сборочных участках для контроля металлов в собранных узлах, определения видов покрытия выводов радиоэлементов, марок припоев
  • в термических участках
  • в ювелирных мастерских
  • в мастерских высших учебных заведений и школьных мастерских
  • в исследовательских лабораториях
  • в Центральных заводских лабораториях
  • в лабораториях входного контроля металлов
  • в следственных отделах для оперативного контроля изъятых изделий из драгоценных металлов
  • при проведении лабораторных работ по металловедению в учебных заведениях
• Простота применения
• Компактность
• Не требует квалифицированного персонала
• Оперативность измерения

Методика определения металлов анализатором ТАМИС

Анализатор способен различить более 40 различных марок сталей и цветных металлов. Для получения достоверных результатов анализа необходимо строго следовать методике проведения анализа, которая описана здесь.

Анализатор состава металлов. Спектр возможностей современных моделей

Неразрушающий контроль химического состава с помощью анализатора металлов и сплавов используется в различных отраслях хозяйственной деятельности. На металлобазах и предприятиях Вторчермета так определяют марки сплавов, использованных в утилизируемых узлах.

В металлургии цель использования этой техники – контроль качества исходного сырья. Археологи применяют анализаторы для ориентировочного определения срока давности обнаруженных находок, а геологи – с целью количественного и качественного состава грунтов и минералов.

Химический анализ металлов позволяет количественно определять элементный состав материала, чем обеспечивается контроль качества, исследования причин отказов конструкций и т. п. Металлохимический анализ также применяется при так называемом обратном проектировании, когда исследуется характер отказа, по которому устанавливается, использовался ли правильный сплав.

Химический состав и микроструктура большинства металлических образцов могут быть определены одним из следующих способов:

1. Металлографическим анализом и энергодисперсионной оптической спектрометрией. Способ используется для массового элементного анализа сталей, нержавеющих сталей, чугунов, медных, алюминиевых, кобальтовых, никелевых, оловянных и цинковых сплавов.
2. Методом индуктивно связанной плазмы. Используется при массовом анализе небольших образцов, где требуется высокая точность даже при низких концентрациях элементов.
3. Рентгеновской фотоэлектронной спектроскопией. Метод применяется для анализа никелевых сплавов и для полуколичественного анализа всех систем сплавов.
4. Инфракрасном сжиганием, которое находит применение при определении в металле углерода, серы, а также связанных кислорода и водорода.

Если конкретные элементы должны быть определены с особо высокой точностью, то для их измерения могут проводиться испытания по всем вышеупомянутым методам. В необходимых случаях при помощи твердомеров определяется также и твёрдость образцов, что служит дополнительным подтверждением наличия в металле определённых химических элементов. В тех же целях производятся и испытания сталей на искру.

Типы анализаторов металла

Оптические эмиссионные спектрометры реализуют технологию, которая использует интенсивность света (испускаемого пламенем, плазмой, либо любым иным источником энергии, который действует на нужной длине волны) для определения количества элемента в образце. Эмиссионные спектрометры работают так.

Через образец пропускают высококонцентрированный электрический разряд большой тепловой мощности, нагревая его до температуры, при которой начинается термоэлектронная эмиссия. В результате происходит световое излучение на определённой длине волн, которое улавливается монохроматором.
