Ацетиленовая сварка

Одним из самых популярных видов газоплазменной сварки является ацетиленовая сварка. Свою популярность она получила за простоту и не высокую стоимость сырья для получения требуемого ацетилена и относительно не сложный набор требуемого оборудования. Ацетиленовая сварка позволяет получить хорошее качество соединений даже самых сложных конструкций.

Ацетиленовая сварка

Как варить ацетиленом

Для получения качественных швов и надёжности полученного соединения необходимо соблюдать особенности технологии ацетиленовой сварки. Необходимо следить за основными параметрами сварочного процесса. К этим параметрам относятся:

• интенсивность горения газовой смеси (мощность пламени);
• угол наклона газовой горелки к поверхности скрепляемых деталей;
• диаметр сопла;
• диаметр присадочного прутка.

Первый параметр выбирается на основании данных о физических и механических свойствах свариваемых металлов. Угол наклона задаётся на основании толщины свариваемых элементов. Все остальные параметры выбираются на основании внутренних параметров свариваемых конструкций и внешних условий сварки.

Перед проведением работ необходимо выбрать способ сварки.  Этот выбор зависит от условий проведения сварочных работ. Наиболее распространёнными и технологически отработанными считаются следующие способы:

• на себя;
• от себя;
• с применением флюса.

Если сварка ацетиленом выбранных деталей требует наклона горелки к поверхности под углом примерно в 45°, применяют первый способ. В этом случае необходимо обеспечивать круговые движения пламени горелки по отношению к направлению шва.

Применение второго способа наиболее рационально при автогенной сварке деталей из толстой стали. В этом случае необходимо поддерживать постоянную температуру в точке образования шва.

Схема процесса ацетиленовой сварки

Технология с применением флюса является довольно универсальным способом. В этом случае используют электроды, которые имеют более низкую температуру плавления, чем температура плавления самих металлов.

Это позволяет значительно улучшить эффект диффузии при нагреве и повысить так называемый папиллярный эффект. Карбидная сварка с флюсом значительно повышает качество получаемого соединения.

Используемое оборудование

Кислородная сварка предполагает создание шва за счет создания пламени при горении смеси двух газов ацетилена и кислорода. Поэтому необходимо обеспечить: правильное процентное соотношение этих газов, температуру горения, величину пламени.

Для решения этих технических задач применяется следующее оборудование:

• баллон для хранения кислорода (обычно используют стандартный стальной баллон ёмкостью 40 литров);
• специальная ёмкость для хранения карбида и выработки ацетилена (такие агрегаты называются газогенераторы);
• могут применяться баллоны заправленные ацетиленом в промышленных условиях;
• редукторы контроля давления поступающих газов;
• трубки подачи газов к горелке (должны быть рассчитаны на давление до 16 атмосфер);
• газовая горелка (номер горелки определяет её величину отверстия: самый маленький имеет нулевое обозначение, самый большой пятый).

Устройство оборудования

Сварка ацетиленом и кислородом проводится в различных условиях. С этой целью было проведено разделение всего оборудования на ацетиленовую часть и кислородную часть.

Например, редуктор подачи ацетилена выполнен в чёрном цвете, кислорода в синем цвете. Резьбовые соединения ацетиленовой части исполнялись с левосторонним направлением, кислородной с правосторонним направлением.

Это снижает возможность ошибки при монтаже, повышает надёжность и безопасность собранного аппарата.

Кислородно ацетиленовая сварка предполагает использование следующих инструментов и материалов.

В качестве материалов используется карбид кальция, который попадая в воду, выделяет необходимый ацетилен для сварки. Кислород, заправленный в баллоны. Присадочную проволоку, в зависимости от материалов свариваемых деталей. Ацетилен и кислород должны удовлетворять установленным требованиям.

Мини-установка для сварки ацетиленомАцетиленовый набор с резаком

Кроме основного оборудование рабочее место сварщика должно быть укомплектовано следующими инструментами:

• молоток;
• металлическая щётка (для подготовки места сварки);
• плоскогубцы;
• набор специальных игл (они позволяют производить очистку сопла газовой горелки);
• набор ключей для крепления редукторов к баллонам и переходных штуцеров к шлангам.

Преимущества и недостатки технологии

Любой вид сварки имеет свои достоинства и недостатки. К достоинствам относится следующее:

• процесс ацетиленовой сварки не требует электрического источника энергии;
• аппаратура, необходимая для проведения работ, достаточно мобильна и может быть развёрнута в любом месте (на даче, садовом участке, промышленном объекте, просто на улице);
• допустимость плавного изменения температуры газовой струи за счёт изменения угла наклона горелки по отношению к поверхности свариваемых деталей;
• избегать так называемых прожогов деталей благодаря свободному выбору расстояния между горелкой и швом;
• высокая технологичность при сварке неповоротных швов и небольшого расстояния до ближайших конструкций (например, до стены);
• отсутствует необходимость производить так называемый операционный стык;
• производить работы при различных температурах расплава металлов или сплавов, из которых изготовлены сами конструкции;
• обеспечивается высокое качество сварного соединения;
• не высокая себестоимость на оборудование и материалы.

К основным недостаткам относятся:

• невысокая производительность сварочных работ;
• создание обширной площади нагрева (приводит к изменению механических характеристик металла, из которого изготовлены свариваемые детали);
• работы могут быть выполнены только хорошо подготовленным сварщиком;
• применение горючих газов (ацетилена и кислорода) определяет её высокую взрывоопасность;
• в месте проведения работ наблюдается высокая загазованность, что требует соблюдения особых условий техники безопасности;
• невозможность механизировать и автоматизировать сварочные работы;
• невозможно получить качественное соединение деталей, выполненных из легированных сталей и высокоуглеродистых сталей;
• невозможность производства сварки внахлёст (это приведёт к неконтролируемой деформации металла и образованию отдельных участков с повышенным напряжением).

Процесс ацетиленовой сварки

Несмотря на перечисленные недостатки и высокую взрывоопасность, ацетиленово-кислородная сварка пользуется высокой популярностью при соединении тонкостенных конструкций, деталей из цветных металлов.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Общая информация

Ацетиленовая сварка — метод соединения металлов, при котором ключевым компонентом является газ ацетилен. Ацетилен получают путем смешивания карбида кальция с водой. Ранее смешивание выполнялось вручную в специальном генераторе. Дополнительно использовался баллон с кислородом, шланги, горелка. Применение ацетилена и кислорода при сварке получило широкое распространение.

Всегда было одно «но»: генератор и необходимость смешивать ацетилен вручную. Эта процедура была трудоемкой и проводилась перед каждой сваркой.

Но был один плюс: после сварки можно было слить оставшийся газ и использовать его повторно. Но вскоре газовая сварка ацетиленом начала производиться применением специальным баллонов, содержавших газ ацетилен.

Так что сейчас нет нужды вручную сменить карбид кальция и воду.

Технология

Сначала подается ацетилен для сварки до того момента, пока не появится характерный резкий запах. Поджигаем горелку и постепенно подаем кислород. Должно образоваться красивое синее пламя. Баллоны с ацетиленом и кислородом обычно снабжены редукторами. Установите давление ацетилена от 2 до 4 атмосфер, и давление кислорода до 2 атмосфер. Это оптимальные значения.

Мы не рекомендуем использовать большее давление, поскольку оно лишь усложнит процесс сварки.

Если предстоит сварка ацетиленом и кислородом черных металлов, то рекомендуем добиться нейтрального пламени.

Его можно визуально отличить от любого другого, поскольку пламя состоит из трех «слоев»: внутренний обычно ярко-голубого или зеленоватого цвета, средний бледно-голубого цвета и наружный.

Вообще существует 4 типа пламени, получаемого с помощью ацетилена. Но чаще всего используется именно нейтральное пламя, оно относительно универсальное. Здесь мы не будем подробно расписывать, как добиться нейтрального пламени, поскольку это сложный процесс.

При желании вы сможете найти дополнительные обучающие материалы. Скажем лишь, что важно не допускать появления длинного пламени, конец которого окрашен в оранжевый цвет.

К тому же, неправильно настроенное пламя может вместо плавления просто разрезать металл, так что важно уделить этой теме побольше внимания при обучении.

Достоинства и недостатки

Достоинства у ацетиленовой сварки весомые. Во-первых, вам не нужно использовать электричество, чтобы произвести сварку.

К тому же, все оборудование можно перевозить на специальной тележке, и вы сможете варить на улице в труднодоступных местах.

Во-вторых, вы можете просто поменять угол направления пламени, и температура ванны сразу же изменится. Так можно довольно удобно регулировать степень нагрева.

В-третьих, при должной сноровке вы можете избежать прожогов просто меняя расстояние от сварочной ванны до горелки. Но не стоит забывать и о недостатках. Нужно понимать, что такая сварка требует много времени и терпения, поэтому ее нельзя назвать производительной.

А такой вариант вряд ли подойдет для крупного предприятия с большим количеством выпускаемой продукции. Также учитывайте, что во время сварки нагревается не только сварочная ванна, но и вся прилегающая область металла, а это не очень хорошо для детали. Также такую работу не сможет выполнить сварщик низкой квалификации, обязательно нужен профессионал своего дела.

Особенности

Ацетилено кислородная сварка имеет свои особенности, которые обязательно нужно учитывать перед началом работ. Прежде всего, качество готового шва зависит от трех компонентов: мощности пламени, угла сварки и диаметра присадочной проволоки. Давайте подробнее остановимся на каждом из них.

Мощность пламени газовые горелки для сварки должна выбираться исходя из свойств металла, который вы собираетесь варить. Пользуйтесь простым правилом: у толстой детали высокая теплопроводность и температура плавления, значит для нее необходима большая мощность пламени. С тонкой деталью все с точностью наоборот. Но учтите, что тем больше мощность пламени, тем больше расход газа.

Профессионалы обычно высчитывают оптимальную мощность с помощью формулы, но для новичков этот метод может показаться сложным.

Именно с помощью наконечника регулируется мощность. Она имеет свою ЕИ — литры в час (л/ч).

Теперь поговорим об угле наклона горелки. Угол наклона так же зависит от толщины металла. Для сварки металла толщиной от 1 до 155 миллиметров рекомендуем угол от 10 до 80 гарусов соответственно. Увеличивайте угол, если металл толще. Чтобы деталь хорошо прогрелась (не важно, какой она толщины) нужно в начале сварки держать горелку под углом в 90 градусов.

Также присадочная проволока используется для сварки. Ее диаметр наравне с мощностью пламени и углом наклона горелки влияет на качество шва. Здесь все то же самое, диаметр подбирается исходя из толщины металла. Просто узнайте, сколько миллиметров толщина вашей детали, поделите пополам это значение и прибавьте один миллиметр, таков будет диаметр проволоки.

Отдельно хотим рассказать вам о способах ведения горелки. Ее можно вести на себя или от себя. Если вы будете вести на себя, то сначала должна двигаться горелка, а вслед за ней присадочная проволока.

Так пламя будет равномерно разогревать металл и формировать сварочную ванну. Старайтесь держать горелку под углом 45 градусов. Траектория движения — кругом или полукругом.

Присадочную проволоку нужно подавать следом, прямо в сварочную ванну.

Горелка для сварки ацетиленом

Газосварка ацетиленом, а точнее, ее качество, зависит от горелки. От точного ее выбора по размерам, от грамотной подачи газов в ее полость. Что касается размеров, то горелки маркируются от нуля до пяти.

В этом случае «0» является самым малым размеров, соответственно «5» — самым большим. Здесь в основном имеется ввиду размер отверстия.

Поэтому, начиная варить металлические заготовки ацетиленом, нужно в первую очередь убедиться, что наконечник (его номер) соответствует форсунке, через которую будет подаваться горючая газовая смесь.

Перед тем как варить ацетилен сваркой, необходимо открыть подачу ацетиленового газа до появления резкого специфичного запаха. Горелка поджигается, после чего надо постепенно добавлять кислород до образования устойчивого синего пламени.

Обратите внимание, что на каждом баллоне: ацетиленовом и кислородном установлены редукторы. Так вот при подаче обоих газов на ацетиленовом баллоне должна устанавливаться подача под давлением 2-4 атм, на кислородном до 2 атм.

Повышать давление нет смысла, потому что это приведет к неправильной регулировке горючей смеси.

Когда производится сварка черных металлов, то обычно сварщики устанавливают так называемое нейтральное пламя. Состоит оно из трех частей, которые четко видны невооруженным глазом:

• Внутри располагается ядро, оно имеет яркий голубой окрас нередко с зеленоватым оттенком.
• Далее идет восстановительное пламя. Это так называемая рабочая область, имеющая бледно-голубой окрас.
• И сверху располагается факел пламени. И он тоже является рабочим.

Всего специалисты отмечают четыре разновидности пламени ацетиленовой сварки, но именно нейтральный вид используется чаще всего. Его нужно правильно настроить.

И если настройка была проведена неграмотно, то сварка ацетиленом будет не варить металл, а резать его. Очень важно не допустить, чтобы пламя горелки было длинным и с оранжевым концом. Такое пламя вводит в нагретый металл углерод в избытке.

А этот химический элемент для сварочного процесса – не самый лучший показатель.

Способы сваривания

Существует два вида сварки: «на себя» и «от себя». В первом случае горелка движется первой, разогревая до необходимой температуры сварочную ванну, а за ней присадочная проволока.

При этом необходимо, чтобы пламя горелки подавалось в зону сваривания под углом 45°.

Горелка должна двигаться кругами или полукругами вдоль шва, присадка должна поспевать за пламенем и двигаться внутрь сварной зоны.

Потому что сам процесс расплавления основного металла и присадки происходит одновременно, и смешанный расплавленный металл полностью заполняет сварную ванну.

Но самое важное при таком способе соединения необходимо добиться равномерного смешивания двух металлов. Если взаимное проникновение будет слабым, то и шов получится некачественным.

Кстати, взаимопроникновение металлов, по-научному пенетрация, может выглядеть чисто внешне некрасиво, но при этом прочность соединительного шва будет максимально высоким.

И, наоборот, красивый шов не обеспечивает высокое качество сварного соединения. В этом случае красота может оказаться обманчивой.

Но чтобы результат был гарантированно качественным, необходимо устанавливать зазор между заготовками по минимуму, а также проводить предварительные прихватки с той же целью – уменьшение зазора.

Особенности газовой сварки

Ацетилено-кислородная сварка имеет три основных параметра, от которых зависит качество конечного результата. Это мощность огня (пламени), это под каким углом к сварочной поверхности располагается горелка, диаметр используемого присадочного прутка.

Мощность пламени горелки выбирается в зависимости от теплофизических свойств металла и от толщины свариваемых заготовок.

Для каждого вида металлов выбирается свой мощностной показатель. Существуют формулы, по которым он определяется. Основная зависимость – это толщина свариваемых заготовок.

• Для черных металлов (сталь и чугун) мощность располагается в пределах (100-150)n, где n – это толщина детали.
• Для цветных металлов, к примеру, для меди – диапазон равен (150-200)n.

Мощность пламени, как и расход газов, имеет единицу измерения – л/час.

Что касается угла наклона горелки, то она также изменяется в зависимости от толщины соединяемых изделий. К примеру, если толщина варьируется в диапазоне от 1 до 15 мм, то угол наклона будет изменяться от 10 до 80°.

И чем толще металл, тем больше угол наклона.

Но в самом начале сварки необходимо угол наклона выдерживать максимальным, даже до 90°, потому что при таком значении будет быстрее нагреваться соединяемые детали, плюс быстрее сформируется сварочная ванна.

Диаметр присадочного стержня также выбирается в зависимости от толщины заготовок. Формула определения проста: половина толщины плюс один миллиметр. К примеру, если свариваются между собой детали толщиною 4 мм, то для их соединения необходима присадка диаметром 3 мм.

Плюсы и минусы

К преимуществам газовой сварки можно отнести:

• Полная независимость от электричества.
• Возможность изменять температуру сварочной ванны только за счет изменения угла направления пламени, то есть, расположения горелки.
• Возможность избегать прожогов, изменяя расстояние от сварочной поверхности до горелки.
• Аппарат и все оборудования для ацетиленовой сварки мобильно.

Но есть у данной технологии и свои минусы.

• Небольшая производительность сварочного процесса.
• Достаточно большая площадь нагрева, что чаще всего отрицательно влияет на сам основной металл.
• Для проведения сварных работ требуется сварщик с высокой квалификацией.
• Редко используется в промышленных объемах.

Чаще всего же сварка ацетиленовым газом применяется для соединения тонкостенных заготовок. К примеру, для стыковки тонкостенных труб, где невозможно изнутри использовать флюс или защитный газ. Обязательно ознакомьтесь с видео-уроком, правила ведения ацетиленовой сварки.

Поделись с друзьями

Ацетиленовая сварка: особенности технологии и нюансы

Ацетиленовая сварка — старый метод сваривания, при помощи которого получают прочные и неразъемные соединения деталей из металла. При помощи него можно варить любые металлы, включая цветные, черные. А для проведения не нужно применять дорогостоящее сырье, достаточно недорогого горючего газа — ацетилена.

Конечно, это не все компоненты, которые необходимо для полноценного проведения данной технологии. Несмотря на то, что она считается древней, ее все равно продолжают дальше применять в разных областях производства. И перед тем как к ней приступать, необходимо рассмотреть важные нюансы и характеристики.

Краткая характеристика

Сварка ацетиленом является древним методом сваривания деталей из металла. Ацетилен получают в результате соединения карбида кальция и воды. Раньше смешивание производилось вручную с использованием специального генератора. Дополнительно применялся баллон с кислородом, шланги, горелка.

особенность ацетилена, как химического элемента, состоит в строении его молекулы C2H2. Она обладает двумя слабыми водородными связями и высокоэнергичной тройной связью между атомами углерода. Именно эти свойства позволили использовать газ при проведении сварочной технологии. Он производит качественное и прочное соединение конструкций из разных видов металла.

Однако у этой технологии был большой недостаток — использование генератора и ручное смешивание ацетилена. Эта мера отличалась сложностью, и ее требовалось выполнять перед каждым свариванием. Но не все так плохо, положительные моменты все же имелись, остатки газа после сливались, они применялись снова.

Однако через некоторое время сварка ацетиленом и кислородом начала проводиться с использованием специальных баллонов с необходимым газом. По этой причине сейчас нет необходимости производить ручное соединение карбида кальция и воды.

Преимущества

Кислородно-ацетиленовая сварка считается востребованной технологией, при помощи которой можно производить сваривание и резку металлов. Но все же стоит разобраться, почему ацетилен — основной газ при проведении сваривания? Температурные показатели его горения превышают градус плавления стали и других материалов.

Но все же ее могут проводить сварщики с высокой квалификацией, потому что процесс имеет некоторые сложности. Но если выполнять все правильно, то можно будет быстро добиться высокой производительности при небольших затратах на материалы и газ.

Но газовая сварка ацетиленом имеет и другие не менее важные достоинства:

• при проведении данной технологии используемые баллоны с газом можно с легкостью транспортировать на тележке;
• этот способ может производить неповоротное соединение, особенно на маленьком расстоянии от стены. В данных ситуациях не выполняются операционные стыки;
• газовой горелкой не делаются неразъемные соединения металлов с разными температурами расплава;
• при проведении регулирования силы и вида пламени, можно добиться подходящих условий для ацетиленового сваривания;
• ацетилено-кислородная сварка отлично подходит для сваривания тонких стальных, медных, чугунных, латунных листов;
• после сваривания получается прочный и ровный шов. Но его прочностные характеристики можно увеличить при помощи применения проволок с легирующей сталью и другими добавками.

Важно! Если во время проведения ацетиленового сваривания производить регулирование температурных показателей нагрева, то это сможет защитить от деформирования конструкций и стыков. И одновременно с этим будет достигнута подходящие скоростные показатели сваривания.

Недостатки

Кислородная сварка с использованием ацетилена имеет некоторые негативные качества, среди которых можно выделить:

1. При нагреве появляется большая зона с изменениями в качествах материала. Именно по этой причине данная технология не применяется в сфере машиностроения.
2. Не рекомендуется использовать для сваривания изделий с толщиной больше 5 мм. В этих случаях стоит применять полуавтоматическую или ручную электросварку.
3. Ацетиленовое сваривание не подходит для изделий высокоуглеродистого металла.
4. При сваривании внахлест металл будет сильно деформироваться. Кроме этого будут возникать области с чрезмерным напряжением.
5. Если сравнивать с электродуговыми методами сварки, то для этой технологии требуются большие финансовые вложения на материалы и оборудование.

Однако стоит учитывать, что использование ацетилена для резки и сварки металлов может привести к неприятным последствиям. Дело в том, что данный газ достаточно сильно взрывоопасен, и если во время его применения не соблюдать технику безопасности, то может возникнуть сильный взрыв, который может навредить здоровью или повлечь более серьезные проблемы.

Помимо несоблюдения правил безопасности, также сварщики часто выполняют неправильные действия при обратном ударе, а это основные действия, которые могут привести к авариям при сварке. Специалисты при работе с ацетиленом для сварки должны иметь навыки выше тех, которые требуются при проведении полуавтоматической и автоматической сварки.

Стоит отметить! Ацетиленовая технология лучше подходит для стыковых соединений деталей. А качество соединения напрямую зависит от качества и чистоты ацетилена и кислорода.

Кроме этого данный вид сваривания подходит только для тонкостенных изделий из металла. При помощи него не можно сварить только некоторые виды цветных металлов. А сам стык получается не таким красивым и надежным, как, к примеру, у газосварки.

Инструменты и материалы

Перед тем как приступать к сварке ацетиленом и кислородом, стоит рассмотреть какое оборудование должно применяться для данной технологии. Обычно для нее требуются доступные и относительно недорогие приборы.

Но все же чтобы во время процесса сваривания не возникло проблем и ошибок, стоит предварительно рассмотреть некоторые нюансы:

• раньше для получения ацетилена для сварки применялись генераторы. Однако с развитие современных технологий данные элементы заменили на баллоны, которые смогли намного облегчить процесс сваривания;
• баллон с газом всегда имеет белую окраску. Для поддержки горения применяется кислород баллонного типа. Перевозка баллонов выполняется при помощи специальных тележек;
• обязательно нужны газовые горелки для сварки ацетиленом, а также сопла. Но они могут быть разных размеров;
• если требуется сильное нагревание толстых металлических элементов, то в этих случаях рекомендуется применять наибольший номер с большим отверстием. Оно должно подавать достаточное количество газовой смеси в сварочную ванну и обеспечивать нормальное прогревание области стыка;
• дополнительно к горелке подсоединяются шланги с ацетиленом и газом;
• давление ацетилена и кислорода при сварке регулируется при помощи редукторов. Они защищают баллон от обратного удара;
• необходима присадочная проволока. В зависимости от вида свариваемого материала она может быть выполнена из стали или из металлов с добавлением легирующих добавок.

Если подготовить все вышеперечисленные элементы и материалы, то можно будет получить прочное и износостойкое соединение металлических деталей. Главное запомнить важные особенности и нюансы процессе.

И не стоит забывать, что ацетилен используется не только для сварки, но и для резки металлов. Однако работать с этим газом должны опытные специалисты, которые знают правила технологии. Все таки этот вид сваривания требует максимальной точности и соблюдения важных мер техники безопасности.

Интересное видео

Преимущества и недостатки ацетилено-кислородной сварки

Одна из старых разновидностей получения неразъемного соединения деталей, но не потерявшая своей актуальности – это ацетиленовая сварка металла. Применяется для сваривания практически любых материалов, особенно привлекательно при сваривании тонкостенных трубопроводов и других конструкций.

Достоинства

Почему именно ацетилен основной газ при газовой сварке металлов? Температура его горения превышает градус плавления стали и других материалов. При высокой квалификации газосварщика, выгода ацетиленовой сварки заключается в большой производительности при небольших затратах на газ и материалы. Остальные плюсы и минусы рассмотрим ниже.

Главным преимуществом ацетилено-кислородной сварки является мобильность и контроль за сварочными работами. Есть и другие преимущества:

• при ацетиленовой сварке баллоны легко транспортируются на тележке. Удобно варить неповоротный шов, при небольшом расстоянии до стены. В этом случае не требуется делать операционный стык;
• с помощью газовой горелки можно проводить неразъемное соединение металлов с различными температурами расплава. Осуществляя регулировку силы и вида пламени, можно добиться оптимальных условий ацетиленовой сварки;
• при сваривании деталей небольшой толщины из конструкционной стали, меди, чугуна, латуни ацетиленовый способ незаменим;
• можно повысить качество шва путем использования проволоки из легирующей стали или других добавок.

Осуществляя регулировку температуры нагрева, можно предотвратить сильную деформацию конструкции и стыка. При этом достигается еще и оптимальная скорость сваривания металлов.

Технологический процесс газосварки

Процесс работы начинается с открывания вентилей на баллонах и регулировки давления газа с помощью редукторов. Оптимальное значение напора газов – 2 атмосферы. При большем давлении, может быть затруднена регулировка пламени.

На горелке открываем вентиль подачи ацетилена и поджигаем газ. Затем постепенно открывая кислородный вентиль, регулируем пламя. Для сваривания черных металлов наиболее часто применяется нейтральное пламя горелки. Сам факел состоит из трех, хорошо видимых невооруженным глазом, частей.

Голубой цвет с незначительным зеленоватым отливом имеет ядро, которое расположено внутри пламени.

Самая большая часть – это факел горелки. Он отвечает за нагрев металла.

Для настройки нейтрального пламени, необходимо прислонить горелку к любой металлической поверхности и отрегулировать его вентилями подачи газа. Ядро не должно быть очень большим, а восстановительное пламя регулируется до определенного цвета.

Сначала выставляется размер факела. Это делается подачей ацетилена. Затем постепенно увеличивая подачу кислорода, добиваемся нормального пламени.

При этом не следует делать очень мощное пламя. Оно увеличит не только скорость ацетиленовой сварки, но и повысит количество прожогов и подрезов шва. Поэтому регулировка – это одна из основных операций, которая облегчает выполнение сварочных работ.

Нельзя выставлять длинный и оранжевый цвет факела. Такое горение будет снижать качество шва, внося в сварочную ванну избыток углерода.

Основные способы ведения горелки и присадочного материала

Специалисты применяют два способа ведения инструмента: «от себя» и «на себя».

При ведении от себя впереди горелки располагается проволока. Такой метод применяется при сваривании конструкций больших по толщине. В этом случае расплавленный металл деталей и присадки одновременно заполняет сварочную ванну.

Этот способ требует от сварщика обеспечения равномерного перемешивания основного и присадочного металла. При недостаточном количестве расплава проволоки шов получается ослабленным.

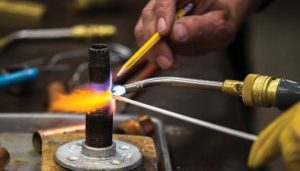

При способе ацетиленовой сварки «на себя» первой идет горелка, и при расплавлении основного металла в ванночку добавляется металл с проволоки. Здесь надо правильно расположить горелку.

Она должна идти под острым углом по отношению к деталям. Этот способ наиболее прост. Надо разогреть металл, снять с проволоки каплю и растянуть ее по шву. По этому принципу формируется катет шва.

Большую роль в качестве соединения играет правильная стыковка деталей, отсутствие больших зазоров при сварке тонких листов или труб. Следует помнить – перед ацетиленовой сваркой детали необходимо прихватить в нескольких местах. На трубах небольшого диаметра, прихватки делаются примерно через 1200.

На проведение сварочных работ оказывает влияние и характеристики свариваемого металла.

Выбор режимов

Для увеличения качества шва и его герметичности в зависимости от материала необходимо знать некоторые секреты профессиональных газосварщиков.

Высокоуглеродистые стали с помощью ацетиленовой сварки варят очень редко. А вот низкоуглеродистые, конструкционные стали – это область применения газосварки.

При этом достигаются хорошие результаты при любом пространственном положении шва. Средняя мощность горения не должна превышать 120 кубических дециметров в час.

Лучшим будет способ ведения горелки от себя. Присадку надо использовать из низкоуглеродистой стали, но можно оббивать электроды для электросварки. При расплавлении металла, из него выходит кремний, марганец и образуется крупнозернистое строение стали. Проволока из СТ.2, с содержанием кремния меньше 1%, марганца 1,1% обеспечит однородный, по структуре шов.

Легированную сталь не рекомендуется варить с помощью ацетиленового метода. При сильном нагреве происходит деформация деталей, поэтому при сваривании некоторых марок стали, необходимо выполнять следующие рекомендации.

Для соединения низколегированных сталей необходимо использовать флюсы. Сварка ацетиленом осуществляется нормальным пламенем. Горелка должна работать на низкой мощности, подавая слабое пламя, если сваривают с сталь с высоким содержанием хрома и никеля.

Для соединения жаропрочных сталей применяется присадка с содержанием 21% никеля и хрома 25%. Сварить сталь с высокой стойкостью к образованию коррозий будет проще, если использовать проволоку с содержанием никеля, хрома и молибдена.

Работа с чугуном, медью и латунью

Перед сваркой чугуна необходимо разогреть место стыка и только затем проводить работу. В противном случае, в структуре основного металла образовывается белый чугун, и стык становится хрупким. Работа производится нормальным пламенем.

Сварку деталей из меди ведут без разрывов и предварительных прихваток. Между деталями зазор не выставляется. Медь очень текучий материал при нагреве и очень теплопроводный материал. Поэтому необходимо выставлять более мощное пламя горелки. Лучше вести ацетиленовую сварку под слоем флюса, для предотвращения окисления стыка.

Сварка латуни с помощью ацетилена и кислорода – это самый оптимальный вариант для данного материала. Температура расплава не должна превышать 9000, при этом не полностью испаряется цинк. Благодаря ацетиленовой сварке формируется надежный шов, удаляя из сварочной ванны 25% этого металла.
