Циклон для пылесоса своими руками: принцип работы и варианты изготовления фильтра из подручных материалов

Удобство циклона заключается в отсутствии мешка для сбора пыли. Мусор скапливается внутри отсека емкости, за счет создаваемого воздушным потоком завихрения.

Родной фильтр на пылесосе идет маленького размера и его недостаточно для сбора строительного мусора.

Если дома имеется столярная мастерская или часто выполняются ремонтные работы, изготовленный циклон для пылесоса своими руками станет настоящим помощником в уборке мелких отходов.

Как устроен и работает циклон?

Чтобы правильно изготовить циклон, надо знать его устройство и принцип работы. Состоит фильтр из емкости для сбора мусора, в стенки которой на разных уровнях вмонтирован входящий и выходящий патрубок.

Принцип работы самодельной конструкции показан на схеме:

1. Через патрубок для забора мусора всасывается грязный воздух. Подключается вход гофрированным шлангом к телескопической трубке со щеткой или другой насадкой.
2. Цилиндрический корпус принимает поступающий мусор.
3. За счет того, что входящий патрубок установлен наискось относительно стенок корпуса, внутри цилиндра создается воздушное завихрение.
4. Центробежная сила прижимает мусор к стенкам емкости.
5. Под собственным весом тяжелые частицы оседают на дно.
6. Воздух из цилиндра попадает в мембранный фильтр.
7. Пройдя фильтрацию, чистый воздушный поток выходит через патрубок и направляется по гофрированному шлангу в пылесос.

За счет воздушного завихрения большая часть пыли оседает на дне циклона. Мембранный фильтр практически не загрязняется, но он нужен для защиты вентилятора пылесоса от загрязнения. При изготовлении самоделки особых расчетов не делают. Для бытового пылесоса мощностью от 1500–3000 Вт подойдет любая цилиндрическая емкость объемом 3–10 л.

Изготовление циклона из старого советского пылесоса «Урал»

Из всех существующих вариантов самоделок, самый удобный, компактный и мощный получается циклон из советского пылесоса «Урал». Бытовой прибор сделан в форме цилиндра, что упрощает его соединение с фильтром. Пылесос надо немного модернизировать и установить на ведро, исполняющее роль циклона.

Порядок выполнения работ состоит из следующих действий:

• От пылесоса «Урал» отсоединяют нижнюю металлическую емкость – мусоросборник. Вынимают защитную сетку и мембранный фильтр.
• Мусоросборник переворачивают вверх дном. С корпуса удаляют колесики. Оставшиеся от болтов отверстия запаивают или заклепывают алюминиевыми заклепками.
• По центру днища вырезают круглое отверстие диаметром, равным толщине ПВХ канализационной трубы 50 мм.
• Боковое отверстие мусоросборника, к которому подключался шланг пылесоса, закрывают заглушкой.
• От ПВХ трубы отпиливают кусок длиной 20 см. Патрубок вставляют в прорезанное отверстие изнутри мусоросборника. Труба должна полностью выйти наружу и зацепиться раструбом.
• Мусоросборник переворачивают вверх дном. На выступающий патрубок надевают уплотнительное кольцо из пористой резины и прижимают его к днищу емкости. Для герметичности стык обрабатывают силиконом.
• Корпусом самодельного циклона будет ведро емкостью 10 л из-под краски или солидола. Сначала берут металлическую крышку с ведра и по центру прорезают отверстие. Его диаметр равен толщине патрубка.
• Крышку наружной стороной надевают отверстием на трубу, прижимают к днищу мусоросборника. По кругу сверлят отверстия и два элемента стягивают болтами с резиновыми подкладками.

Модернизация пылесоса окончена. Внутрь мусоросборника устанавливают родную сетку и матерчатый мембранный фильтр. Конструкцию подсоединяют к пылесосу.

Дальнейшие действия предусматривают изготовление циклона из ведра. Процедура состоит из следующих шагов:

• В верхней части ведра на боковой стенке вырезают отверстие под такой же патрубок, как использовали для мусоросборника. Вырез делают под углом примерно 15о. Форму отверстия подгоняют под патрубок.
• От ПВХ трубы отрезают кусок длиной 20 см. С противоположного от раструба конца делают косой срез.
• Патрубок вставляют в отверстие ведра с небольшим уклоном вниз. Лепесток косого среза трубы фиксируют саморезами или болтами к стенке емкости.
• Стык патрубка с ведром герметизируют бинтом, смоченным клеем «Момент», «Титан» или любым другим.
• Теперь осталось собрать всю конструкцию. По диаметру верхней кромки ведра вырезают прокладку из мягкой резины, чтобы исключить подсос воздуха. Подложив сделанное уплотнительное кольцо, пылесос с зафиксированной крышкой ставят на ведро.

Циклон готов. К патрубку на ведре подсоединяют гофрированный шланг с насадкой, включают пылесос и пробуют втянуть мусор. Во время хранения «Урал» накрывают родным брезентовым чехлом.

Изготовление циклона из бочки

Если дома имеется современный пылесос, соединить его с ведром по принципу «Урала» не получится из-за особенности конструкции и другой формы. Циклон для такого агрегата изготавливают как отдельно подключающийся шлангами фильтр.

Мусоросборник удобнее сделать с пластиковой бочки, имеющей резьбовую крышку. Принцип изготовления аналогичен, но дополнительно понадобится новый масляный фильтр от автомобиля. Ровные патрубки заменены ПВХ коленами с углом 45о и 90о.

Сборку циклона осуществляют в следующей очередности:

На крышке бочки по центру вырезают отверстие для колена 90о. Из оцинкованной листовой стали отрезают три полосы. Заготовки с одной стороны соединяют шпилькой. Лепестки выгибают пирамидой, свободные концы которой фиксируют болтами к крышке вокруг отверстия.

Колено вставляют в отверстие, герметизируют горячим пистолетом или клеем. На пирамидальный держатель надевают машинный масляный фильтр, зажимая гайкой с широкой шайбой.

Для защиты от пыли фильтр обматывают капроновым чулком. Вокруг делают из оцинковки отбойник, защищающий от ударов крупного мусора.

Все элементы циклона готовы. Крышку с фильтром накручивают на бочку. Верхний патрубок соединяют шлангом с пылесосом, а к боковому выходу подсоединяют гофру для втягивания мусора.

Циклон из ПВХ трубы

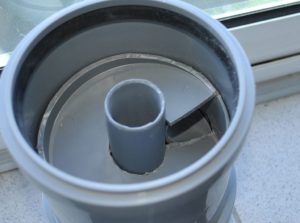

Неплохой циклон получится с пластиковых канализационных труб. Потребуются заготовки диаметром 110 и 50 мм. Порядок изготовления циклона состоит из следующих действий:

• возле раструба трубы диаметром 110 мм вырезают отверстие;

• вставляют колено 90о, повернув отверстием внутри трубы в противоположную сторону от раструба;

• донышко заглушки диаметром 110 мм вырезают так, чтобы осталась кромка шириной 1 см;

• по центру крышки цилиндрической емкости вырезают отверстие и болтами фиксируют подготовленную заглушку;

• цилиндрическую емкость можно изготовить из ПВХ канализационной муфты диаметром 200 мм, закрыв низ заглушкой;

• элементы циклона соединяют, а верхний раструб трубы диаметром 110 мм закрывают заглушкой с впаянным патрубком диаметром 50 мм.

Готовый циклон подключают шлангами к пылесосу и испытывают на работоспособность.

Самодельный фильтр будет исправно работать, если не будет подсоса воздуха в местах соединения элементов. По мере наполнения мусоросборник очищают от мусора.

10 лучших пылесосов Hoover 10 лучших пылесосов Kitfort 5 лучших моющих пылесосов Thomas 5 лучших пылесосов Кambrook 7 лучших водных пылесосов для очистки бассейна или пруда 7 лучших дешевых пылесосов Как сделать пылесос из бутылки своими руками: пошаговая инструкция сборки

Как сделать циклон для пылесоса своими руками?

Сделать циклон для пылесоса своими руками при наличии опыта работы с инструментами будет не сложно. Установка, называемая циклоном, исполняет роль эффективного очистителя воздуха от мелкого мусора и пыли. Множество деревообрабатывающих станков комплектуют соплами для стружкоотсоса. Самодельный циклон подсоединяют к этому патрубку.

Принцип работы циклона

Люди, бывшие на территории промышленных предприятий, обращали внимание на конусные сооружения, обращённые своей вершиной вниз. Это промышленные циклоны, предназначенные для очистки загрязнённого воздуха. Проблема создания циклонного фильтра своими руками волнует хозяев домашних мастерских.

Работа циклона заключается в следующем:

1. Замусоренный воздушный поток по шлангу поступает из сопла станка в обособленную камеру;
2. В ёмкость воздух попадает через боковой патрубок, установленный вверху корпуса циклона;
3. Вверху корпуса к вертикальному воздуховоду подсоединён гибкий шланг, состыкованный с пылесосом;
4. Пылесос обеспечивает тягу воздушному потоку внутри устройства;
5. В камере создаётся вихревой поток, движущийся спирально вдоль стенок камеры – сверху вниз;
6. Твёрдые частицы падают вниз в отверстие камеры и попадают затем в мусоросборник;
7. Очищенный воздух устремляется вверх, проходя через фильтр, поступает в шланг пылесоса;
8. По окончании работ из накопителя удаляют скопившийся мусор (стружку и пыль).

Можно приобрести готовое изделие для очистки воздуха от загрязнений (опилки, пыль и мусор), но простота устройства привлекает многие умы к изготовлению циклона своими руками. Многообразие подсобного материала, а также доступность универсальных инструментов позволяет создавать циклоны самых разных моделей.

Сделанный своими руками фильтр не отнимает много времени и экономит денежные средства. Представим несколько вариантов изготовления циклонных фильтров своими руками.

Циклон из пластиковых вёдер

В качестве корпуса устройства можно использовать 10 литровые пластиковые вёдра из-под водоэмульсионной краски. Подготавливают следующие инструменты и материалы.

Инструменты

• строительный нож;
• маркер или карандаш;
• циркуль;
• электролобзик;
• шуруповёрт;
• пила-ножовка;
• шило;
• клеевой пистолет.

Материалы

• два пластиковых 10 литровых ведра;
• водопроводная ПВХ труба и уголок ø 32 мм;
• автомобильный воздушный фильтр;
• клеевой стержень;
• строительная фанера;
• кровельное железо;
• саморезы;
• шланги от пылесоса;
• столярный клей;
• герметик.

Пошаговая инструкция сборки циклона

1. С вёдер снимают крышки. Одно из них разрезают по высоте пополам.
2. Отрезок трубы заключают в коробчатую конструкцию из фанеры.
3. Дощечки из фанеры склеивают столярным клеем так, чтобы внутри коробки плотно помещалась труба.
4. Пространство между патрубком и фанерой заполняют герметиком.

5. Делают шаблон из картона или плотной бумаги, который повторяет изгиб боковой поверхности ведра в верхней его части (70 – 100 мм от крышки ёмкости).
6. Приложив шаблон к коробке, карандашом или маркером наносят линию изгиба.
7. Электролобзиком обрезают коробку вместе с трубой, следуя намеченной линии.
8. Конструкцию прислоняют к ведру.

9. Изнутри ёмкости карандашом намечают контуры отверстия патрубка. Делают это таким образом, чтобы патрубок входил в отверстие под наклоном вниз (20 – 300 от горизонтали)
10. Ножом вырезают проём.
11. По периметру прислонённой фанеры изнутри ёмкости прокалывают шилом дырочки.

12. С помощью шуруповёрта саморезами через дырочки крепят фанерное обрамление патрубка к ведру.
13. Проверив надёжность крепления коробки, с внешней стороны клеевым пистолетом герметизируют периметр соприкосновения.
14. Из кровельного железа вырезают круг, диаметром равным внутренней окружности ведра – на высоте 70 мм от днища.

    Разметку выполняют циркулем.

15. Жестяной круг разрезают наполовину от центра к краю.
16. Внешние края разреза разводят на угол 300.
17. Фигурную вставку устанавливают в ведре враспор.
18. Вставка из жести в форме винта будет способствовать завихрению опилок, стружки и пыли, которые будут быстро отправляться в накопитель (1/2 часть второго ведра).

19. У верхнего ведра срезают днище.
20. Камеру циклона плотно вставляют в накопитель.
21. В крышке верхнего ведра вырезают отверстие ø 32 мм. Это можно сделать соответствующей развёрткой или ножом.
22. В отверстие опускают трубу, длиной 300 мм так, чтобы снаружи оставался патрубок высотой 70 мм.

23. Место соединения обрабатывают клеевым пистолетом.
24. Боковой патрубок соединяют шлангом с соплом деревообрабатывающего станка или мусорособирателя.
25. Выступающую трубу из крышки ведра соединяют со шлангом пылесоса.
26. Для того чтобы в пылесос попадал полностью очищенный воздух, на нижний конец трубы одевают цилиндрический воздушный фильтр.

27. Из жести вырезают пятачок по внешнему диаметру фильтра. Пятачок (заглушку) вырезают с тремя язычками.
28. К язычкам заглушки винтами или заклёпками крепят три полоски из жести, верхние концы которых отгибают.
29. Отгибы крепят к тыльной поверхности крышки ведра винтами.

30. Соединение заглушки и нижнего отверстия фильтра герметизируют клеевым пистолетом.

Циклонный фильтр готов к работе. По мере надобности верхнюю часть циклона вынимают из накопителя и освобождают его мусора. Фильтр периодически чистят зубной щёткой, заводя щетинки в складки гофры.

Можно не делать коробчатое обрамление бокового патрубка, а внешние его края надрезать и отогнуть. Затем отогнутые бортики скрепить с краями отверстия ведра винтами или заклёпками. Но такое соединение будет менее надёжным, чем вышеописанное крепление.

Циклон с фигурной вставкой

Берут два пластиковых ведра – 5 и 10 литров. Сборку циклона производят следующим образом:

1. У 5 литрового ведра срезают ножом верхний бортик.
2. Ёмкость переворачивают и ставят на лист фанеры. Карандашом обводят ведро.
3. Циркулем отмечают ещё одну окружность, с радиусом больше на 30 мм.
4. Внутри кольца коронкой прорезают два отверстия и наносят контур фигурной вставки.
5. Полотно лобзика заводят поочерёдно в эти отверстия и вырезают фигурную вставку и фиксирующее кольцо. Вставка представляет собой незаконченный круг с расширенным основанием (100 мм).
6. Кольцо прикладывают к тыльной стороне крышки большого ведра и делают карандашом обвод.
7. Середину крышки вырезают ножом.
8. Дрелью просверливают отверстия вверху малой ёмкости.
9. Фиксирующее кольцо одевают на ведро. Шуруповёртом ввинчивают саморезы через дырочки ведра в кольцо.
10. На фиксирующий пояс накладывают круг крышки от 10 литрового ведра бортиком вверх.
11. Круг от крышки крепят саморезами к фиксирующему кольцу.
12. В корпусе циклона делают коронкой 2 отверстия ø 40 мм – сбоку и сверху.
13. Из фанеры вырезают квадрат, в котором коронкой делают проём того же диаметра. Рамку кладут на крышку корпуса циклона, совмещая отверстия. Рамку закрепляют саморезами изнутри крышки.
14. Фигурную вставку устанавливаю чуть ниже фиксирующего кольца. С внешней стороны ёмкости ввинчивают саморезы, которые входят в тело вставки.
15. В рамку вставляют ПВХ трубу, которая нижним концом не доходит до фигурной вставки на 40 мм. Вверху труба должна выступать на высоту 40 мм над поверхностью крышки.
16. Боковое отверстие корпуса циклона расширяют в форме горизонтальной капли.
17. В проём вклеивают термоклеем угловой ПВХ патрубок.
18. Корпус стружкоотсоса одеваю на большое ведро (накопитель), защёлкивая крышку.
19. В верхний вывод вставляют шланг пылесоса. Боковой патрубок соединяют шлангом с мусорособирающим соплом.
20. Все швы соединений заделывают клеевым пистолетом либо шприцем с герметиком. Устройство готово к работе.

У многих может возникнуть вопрос – для чего нужна фигурная вставка? Вставка формирует правильное направление воздушного потока внутри циклона. В тоже время горизонтальная площадка отбивает напор воздуха вверх и даёт возможность опилкам и прочему мусору постепенно оседать в накопителе.

Стружкоотсос из канализационного стояка

Для изготовления стружкоотсоса из пластиковой канализационной арматуры понадобятся следующие инструменты и материалы.

Пошаговая инструкция сборки стружкоотсоса

1. От канализационного стояка отрезают горловину, оставляя отрезок, длиной 1 м.
2. Пластиковую бутылку разрезают, оставляя часть цилиндра с конусом, горловиной и пробкой.
3. В обеих пробках просверливают отверстия. Пробки склеивают пистолетом и стягивают хомутом.
4. Обрезанную бутылку вставляют в нижнее отверстие стояка.

   Соединение герметизируют термоклеем и стягивают хомутом.

5. Сбоку ПВХ трубы прорезают отверстие ø 40 мм. В него вставляют патрубок, длиной 70 мм. Места соединений заклеивают.
6. Из жести электролобзиком вырезают 3 круга ø 100 мм.
7. В центре каждого круга вырезают отверстие ø 40 мм.
8. Полученные диски разрезают пополам.

9. Половинки последовательно соединяют между собой заклёпками, получая шнек.
10. Внутрь спирали продевают ПВХ трубу ø 40 мм. Трубу соединяют со шнеком термоклеем.
11. Всю конструкцию втягивают в стояк таким образом, чтобы верхняя часть трубы выступала над отверстием стояка на 100 мм. При этом шнек должен оставаться внутри корпуса циклона.

12. У 5 литровой баклажки отрезают горловину и низ таким образом, чтобы нижняя часть конуса плотно оделась на верхний конец канализационной трубы. Внешний диаметр соединения проклеивают пистолетом.
13. Верхнее отверстие горловины склеивают с выводом внутренней трубы.
14. В нижнюю пробку ввинчивают бутылку – накопитель.

15. В горизонтальную трубу вставляют патрубок шланги, второй конец которой соединяют с соплом сборника стружки и опилок деревообрабатывающего станка (циркулярки, фрезера или другого оборудования).
16. Вертикальный вывод соединяют с патрубком шланги пылесоса. Стружкоотсос готов к работе.

Мусор «стекает» по поверхности шнека вниз и попадает в бутылку (мусоросборник).

Воздух, освобождённый от твёрдых включений, уходит вверх по внутренней трубе. Для того чтобы очистить накопитель, достаточно вывинтить пластиковую бутылку из пробки и вытрясти всё её содержимое.

Циклон из дорожной фишки

Оригинальный способ изготовления циклона из дорожной фишки привлекает многих любителей самоделок. Форма фишки представляет собой конус из довольно толстого пластика.

Поступают следующим образом:

1. Днище и верхушку конуса срезают ножовкой или циркулярной пилой.
2. Фишку переворачивают и вставляют в подходящую ёмкость, которая будет служить мусоросборником.
3. Замеряют диаметр верхнего проёма и вырезают из плотного материала круглую крышку соответствующего размера.
4. В крышке коронкой прорезают отверстие, в которое вставляют ПВХ трубу ø 40 мм.
5. Вырезают боковое отверстие каплевидной формы, в которое вклеивают угловой ПВХ патрубок.
6. Все соединения обрабатывают термоклеевым пистолетом.
7. Стружкоотсос соединяют шлангами с пылесосом и соплом сборки стружки.

По окончании работ устройство готово к эксплуатации.

Улитка для стружкоотсоса своими руками

Мощность бытового пылесоса для некоторых видов обработки деревянных заготовок бывает недостаточной. Чтобы очищать большие объёмы воздуха, изготавливают стружкоотсос типа «улитка» своими руками. Корпус устройства напоминает своей формой раковину улитки.

Мастера изготавливают корпус улитки из двух видов материалов – металла и древесины. Создание металлического корпуса потребует применения сварочного аппарата и умения обращаться с этим оборудованием. Есть другой путь – изготовление улитки из строительной фанеры.

Для работы с фанерой в домашней мастерской нужно иметь электролобзик, дрель и другие деревообрабатывающие инструменты. Важнейшей деталью вытяжного вентилятора является воздухозаборное колесо.

Его изготавливают из лёгких материалов таких, как дерево, пластик и тому подобное.

Крыльчатку собирают таким образом, чтобы лопасти были изогнутыми или повёрнуты внутренним краем по отношению к линии радиуса колеса на 450.

Выходное отверстие с помощью переходных муфт и шланги стыкуют с циклонным фильтром.

Ось воздухозаборного колеса соединяют напрямую с валом электродвигателя или устанавливают ременную передачу, что предпочтительнее соосной стыковки.

Целесообразность применения улитки обусловлено большими объёмами производства. Мощность двигателя подбирают сообразно режиму работы вытяжного вентилятора. Обычно достаточно установить мотор мощностью от 5 кВт до 30 кВт асинхронного типа. Желательно подключить силовой агрегат через устройство регулировки скорости вращения вала.

Заключение

Циклонный фильтр, сделанный своими руками, не только обеспечивает чистоту в домашней мастерской, жилом помещении, но и обережёт дыхательные пути и лёгкие окружающих людей. Существование различных «рецептов» по изготовлению циклона своими руками подтверждает то, что при желании это сделать может каждый любитель изготовления самоделок.

Рекомендации по самостоятельному изготовлению фильтра циклон для пылесоса

При проведении ремонтных и строительных работ появляется много мусора. Опилки, стружка, обрезки материалов вперемешку с пылью должны регулярно убираться. Обычное подметание шваброй исключается из-за специфики работы, если возможно налипание пыли и мелких частичек на поверхность, к примеру, после грунтовки или окраски.

Обычный пылесос с таким мусором не справится или очень быстро выйдет из строя. Бытовые электрические приборы рассчитаны на среднюю непродолжительную нагрузку.

Для таких случаев выпускается специализированная техника. Строительный пылесос может достаточно долго работать без остановки, имеет значительную мощность, и в нем используются совершенно иные, чем в бытовых пылесосах, системы фильтров.

Когда стоит использовать строительный пылесос

Те, кто постоянно сталкиваются со строительными, ремонтными и столярными работами, знают о необходимости своевременной уборки рабочего места по окончания этапа. Уборка может проводиться неоднократно в течение одного дня, поэтому вполне обоснованно желание облегчить себе процесс.

Кусочки пенопласта и полиэтиленовой пленки, обрезки гипрока, отколовшаяся штукатурка, пыль после разрезания газобетона — весь этот мусор оседает не только на горизонтальных поверхностях, но и, наэлектризовавшись, крепится на вертикальных стенах.

Уборка при помощи швабры и совка не всегда уместна из-за больших площадей, а мытье только превратит сухую грязь в мокрую жижу, особенно в помещениях без отделки.

Обычный бытовой прибор из-за малого размера пылесборника быстро забьется, его придется непрерывно чистить. При попадании крупных частиц и вовсе велик риск сломать технику.

Именно в таких условиях лучшим решением будет использование строительного пылесоса.

Плюсы и минусы строительного пылесоса

Большая мощность позволяет профессиональной технике работать без перерыва достаточно долго, а длинный шланг обеспечивает доступ к удаленной территории без необходимости переносить пылесос или прерывать работу.

Но у него есть и минусы:

• Высокая стоимость. При необходимости периодических или разовых работ покупка нового дорогого инструмента нецелесообразна.
• Большие размеры и вес.

Некоторые умельцы придумали выход из положения в виде дополнительной опции к имеющейся технике. При достаточно небольших расходах можно собрать циклонный фильтр для пылесоса своими руками. Эта конструкция увеличит возможности уже имеющегося обычного бытового пылесоса.

В Интернете есть огромный выбор инструкций по самостоятельному изготовлению фильтра циклон, в том числе с приложенными чертежами и фотографиями. Но их объединяет стандартный набор комплектующих.

Итак, что нам потребуется:

• Масляный фильтр из магазина автопринадлежностей. С его помощью улавливается мелкий мусор и пыль.
• Емкость с плотно закрывающейся крышкой порядка 20−25 литров. Например, ведро из-под краски.
• Два пластиковых колена, одно с углом 45°, второе 90°.
• Метровая труба.
• Шланг длиной свыше 2 м.

Инструкция по сборке.

1. Сделайте в крышке емкости отверстие, соответствующее диаметру колена с прямым углом.
2. Щели следует заделать герметиком.
3. На боковой поверхности ведра следует сделать еще одно отверстие, уже под диаметр колена в 45°.
4. Гофрированную трубу и колено соедините. Выход шланга следует наклонить в сторону дна для соответствующего направления потока воздуха, приносящего мусор.
5. Масляный фильтр лучше обтянуть материалом вроде сетки или капрона (женские колготки вполне подойдут). Это убережет от попадания крупных фракций.
6. Последним шагом будет соединение колена из п. 1 с выходом фильтра.

Главным показателем того, что циклон для пылесоса своими руками собран правильно, будет мусор, собирающийся на дне или оседающий на стенках емкости, при этом всасывание будет быстрым и качественным. Не забывайте контролировать герметичность конструкции.

История появления фильтра циклон

Создателем технологии циклонного фильтра является Джеймс Дайсон. Именно он первый сделал фильтр с работой, основанной на действии центробежной силы. Почему это устройство стало так популярно и востребовано, что изобретатель оформил на него патент?

Фильтр состоит из двух камер. Под действием центробежной силы внутри агрегата мусор начинает закручиваться в воронку. Крупный мусор при этом оседает в первой камере, внешней, а пыль и легкий мусор собирается на внутренней стороне. Так через верхнее отверстие выходит чистый воздух.

Основные плюсы фильтра циклон:

• не требуются мешки для сбора пыли и их постоянная замена;
• компактные размеры фильтра;
• тихая работа;
• легко снимающаяся крышка позволяет регулярно проверять уровень загрязненности и своевременно выбрасывать мусор;
• скорость и эффективность работы.

Пылесос с фильтром циклон может использоваться и в быту, и в профессиональных целях.

Зачем нужен циклонный фильтр?

Строительная, металлическая или древесная пыль на вид совершенно безобидны. Но это только на первый взгляд. Работа в помещении где скопилось много пыли, может навредить органам дыхания и вызвать серьезные заболевания. Да и инструменты будут портиться от бесконечного потока мусора. Причин может быть несколько:

• Пыль попадает в инструмент и на смазку внутри него. В результате он перегревается и выходит из строя.
• Если в устройстве есть движущиеся части, то пыль вполне может затруднить их работу, и также привести к поломке в дальнейшем.
• Пыль может забить специальные вентиляционные отверстия, которые призваны охлаждать инструмент. Как результат – снова перегрев и поломка.

Циклонный фильтр обеспечит сбор любого мусора на производстве без вреда для пылесоса.

Принцип работы

Используя аэродинамический поток воздуха, фильтр свяжет пылинки между собой. В свою очередь начинает действовать центробежная сила, прижимающая их к стенкам емкости. А затем сила тяжести заставляет мусор оседать на дно.

Существует много схем, показывающих работу циклонных фильтров. Одну из них, можно посмотреть на ниже.

Устройство циклонного фильтра

Сделать такой, или подобный фильтр можно собственноручно. Существует огромное множество вариантов исполнения, но объединяет их одно – принцип работы. Любая конструкция будет состоять из:

• Обычного пылесоса (желательно мощного);
• Циклонного фильтра;
• Емкости, собирающей мусор.

Мощность пылесоса – важный пункт во всей конструкции. В нормальном состоянии он рассчитан на уборку дома, всасывание небольшого мусора и пыли.

В данном же случае, появляется циклонный фильтр, значит длина воздуховода будет увеличена почти в три раза, соответственно и нагрузка на устройство будет больше.

Конструкция получается довольно массивная в отличие от обычного пылесоса, поэтому такой трюк, необходим для того, чтобы длины шланга хватало для комфортной уборки.

Строительный пылесос своими руками: что нужно

Как было сказано выше, можно использовать обычный бытовой пылесос. Но многих мастеров такой вариант не привлекает, поэтому лучшим решением становится самодельный агрегат.

Для того чтобы сделать такое устройство, понадобится старый бытовой пылесос, даже если он сохранился еще со временем далекого советского прошлого. В этом и преимущество, что самодельные пылесосы, можно изготовить из ненужных старых агрегатов.

Итак, из пылесоса извлекаем такие элементы как:

• Мотор;
• Шнур подключающий устройство к сети;
• Устройство регулировки мощности;
• Всасывающая гофра.

Для корпуса подготовьте:

• Трубу из пластика диаметром 5 см;
• Емкость с крышкой;
• Лист фанеры толщиной около 0,5 см;
• По 14 гаек и болтов М6;
• Полосу жести оцинкованной;
• Автомобильный фильтр (с микроавтобуса);
• Выключатель – 220 В;
• Герметик;
• Наждачку;
• Стержни для клеевого пистолета;
• Шланг-гофру (можно от стир. машины);
• Резьбовую шпильку с гайками и шайбами;
• Электромонтажную гофру ПНД32.

Стоит сразу подготовить инструменты:

• Дрель;
• Пистолет для клея;
• Пистолет для герметика;
• Ключи слесарные;
• Отвертки;
• Нож;
• Электролобзик;
• Кусачки.

Изготовление

Примерно на расстоянии 10 сантиметров от верха емкости проделываем отверстие, в которое подсоединим патрубок. Отверстие должно быть овальной ровной формы. Патрубок размещается в ней слегка под углом по направлению вниз, плотно прилегая к стенке. Клеевым пистолетом необходимо закрепить полученный результат, как на изображении 2.

Труба, вставленная в заранее проделанное отверстие в бочке

Изнутри крепим переходник, для подключения всасывающего шланга.

Вырезаем два круга по размеру примерно в половину меньше чем крышка, просверливаем отверстия под болты.  Детали крепятся с двух сторон.

После просверливаются другие круги, а наждачкой, их поверхность зачищается от заусенец. Покрываем герметиком изделия по периметру, после этого, они устанавливаются и окончательно крепятся.

Отверстие под шпильку делается в центре. Немного левей будет размещаться отверстие побольше для забора воздуха.

Расположение шпильки и отверстия для отвода воздуха

Воздушный фильтр нам понадобится без сетки (она будет забиваться мусором, что крайне невыгодно), в которую он помещен. Ее нужно удалить кусачками. Одна сторона цилиндра должна закрыться заглушкой из фанеры. Фильтр крепится на шпильке гайкой.

К слову, фильтр поможет не просто избавиться от пыли, но и предотвратить вдыхание опасных мелких частиц, таких как к примеру тонер. Если пользоваться обычным пылесосом в данном случае, мешки легко забиваются тонерной пылью. В данном случае, все частицы будут оседать в емкости для сбора.

Двигатель пылесоса, для того чтобы его было удобней крепить, можно вырезать вместе с пластиковыми частями. Чтобы закрепить его на крышке, понадобится хомут, который можно изготовить из полоски жести.

Выключатель и регулятор размещаются рядом. После этого подключаются все части между собой проводами, и подсоединяется провод с вилкой.

Убедитесь, что все подключено правильно и нет оголенных проводов, и только после этого проверяйте работоспособность устройства.

Расположение двигателя, выключателя и регулятора мощности

Длины всасывающего шланга обычно не хватает, поэтому его наращивают с помощью гофрированной трубы.

Итак, самодельный строительный пылесос циклонного типа готов!

Что делать, если нет возможности сделать пылесос своими руками?

Конечно не каждый захочет заниматься изготовлением пылесоса с нуля, да и необходимых деталей может не быть. В таком случае, прекрасно подойдет обычный бытовой пылесос, лучше с большой мощностью. Далее нужно будет просто изготовить для него циклонный фильтр, который не потребует больших затрат. Чаще всего его делают из дорожного конуса или ведра. Рассмотрим оба варианта.

Чертеж самодельного циклона можно посмотреть ниже.

Чертеж циклона

Циклон из дорожного конуса

Простым и быстрым способом соорудить циклон на пылесос непосредственно своими руками – это сделать его из дорожного конуса.

Что необходимо для работы?

Раз изготовление циклона будет проводиться собственными руками, нужно подготовить необходимые инструменты и расходные материалы. А значит готовим:

• Дорожный конус;
• Трубы пластиковые (примерно 40 мм)
• Угол на 45 градусов;
• Фанера;
• Кусочки ЛДСП;
• Клеевой пистолет и стержни;
• Емкость с крышкой, можно из-под краски.

Приступим к изготовлению

Для начала берем фанеру, чтобы из нее сделать крышку закрывающую конус. Выпиливаем круг нужного диаметра, и в нем вырезаем два отверстия. Одно будет по середине, второе параллельно у края, как на рисунке 6.

Круг из фанеры с отверстиями для входа и выхода воздуха

Далее необходимо вставить трубку расширением вверх в центр круга как показано на рисунке 7. Стык между изделием и трубкой, проклеиваем.

Труба вставленная в одно из отверстий

Во второе отверстие также необходимо вставить трубу, но на нее сверху надевается угол 45 градусов. Именно продвигаясь по нему воздух будет закручиваться в вихрь. Угол располагается внутри конуса.

Расположение угла для правильной циркуляции воздуха в циклоне

После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.

Кончик конуса необходимо отрезать. После, он вставляется в крышку ведра по центру в заранее подготовленное отверстие. Место крепления проклеивается. С внутренней стороны крышку необходимо усилить кусочками ЛДСП. После они между собой стягиваются саморезами.

В итоге получается изделие как на рисунке 9.

Готовое изделие

Циклонный фильтр из ведра

Еще одним простым материалом для изготовления циклонного фильтра станет обычное ведро, можно даже из под краски. Объем необходимо рассчитывать исходя из мощности пылесоса – это примерно 1 литр емкости на каждые 80-100Вт.

На ведре должна быть герметично прилегающая крышка, а сама форма емкости обязательно круглая!

Для изготовления понадобится:

• Ведро с крышкой (можно из под строительных смесей);
• Циркуль;
• По 2 колена 90 и 45 градусов;
• Пластиковая труба;
• Силикон;
• Резина или уплотнительные кольца;
• Канцелярский нож;
• Клеевой пистолет.

Сложности, с которыми можно столкнуться во время работы

Создать собственноручно циклонный фильтр, или даже самодельный пылесос, как мы убедились не сложно, при наличии необходимых материалов.

В некоторых случаях, рекомендуется брать металлические емкости для сбора мусора, так как они считаются более крепкими. При наличии пылесоса с огромной мощностью, пластиковое ведро может так сказать «схлопнуться».

Оно втягивается во внутрь из-за сильного потока всасываемого воздуха. Это случается крайне редко, но лучше сразу предусмотреть такой вариант. Его можно выровнять, но повреждения на изделии будут на лицо. Так что всегда нужно учитывать качество пластика и мощность устройства.

  В случае с дорожным конусом, такой проблемы не возникает.

Как сделать фильтр для пылесоса своими руками — аквафишльтр, циклонный, мембраный, водяной

На сегодняшний день рынок бытовой техники заполнен современными моделями пылесосов, оснащённых различными фильтрами. Основное их предназначение — качественная фильтрация воздуха путём удержания малейших частиц пыли.

Однако, высокая стоимость расходных материалов, а также желание доработать свой пылесос, часто приводят к возникновению вопроса у потребителей: как сделать фильтр для пылесоса своими руками в домашних условиях. Существует множество различных способов изготовления фильтрующих элементов, основным преимуществом которых является их доступность.

Ведь все необходимые материалы и инструменты обычно можно отыскать у себя дома или докупить в любом строительном магазине по низким ценам.

Из чего можно сделать фильтр для пылесоса

При создании фильтров используются различные материалы, которые легко приобрести в любом магазине с хозяйственными товарами. Распространённым вариантом выступает поролон. Но также можно использовать любые плотные нетканые полотна. Главное, на что стоит обратить внимание — это плотность состава. Материал должен достаточно легко пропускать воду и при этом удерживать мельчайшую пыль.

Фильтр из поролона

При загрязнении элемента фильтрации, для того, чтобы избежать трат на покупку нового, заменить его можно самостоятельно. Для этого потребуется кусок нового поролона нужной толщины, либо также можно использовать губку для мытья посуды.

При этом, в случае покупки материала, можно купить поролон разной плотности (слой с более высокой плотностью будет идти первым ко входу фильтра).

С помощью ножниц вырезается нужный размер и теми же ножницами подгоняется толщина, после чего новый фильтр устанавливается в пылесос.

Фильтр из других материалов

Процесс самостоятельного создания воздушного фильтра подразумевает использование и других материалов. Поролон можно заменить тканями с той же плотностью.

Принцип изготовления тот же, что и в случае использование поролона: с помощью ножниц или канцелярского ножа из материала вырезается фильтр необходимого размера.

Водяной фильтр своими руками

Водяные фильтры (или аквафильтры) относятся к эффективным способам очистки. Наряду с высокими показателями удаления пыли, такая система позволяет также увлажнить воздух.

Аквафильтр работает по следующему принципу: воздух вместе с частицами пыли поступает в ёмкость с водой где, под действием силы тяжести, вся взвесь оседает на дно фильтра, а очищенный и влажный воздух потоком движется дальше по устройству и поступает наружу. У устройства имеются и недостатки:

• большой вес конструкции за счёт дополнительной массы воды;
• повышенный шум при функционировании пылесоса.

Материалы для изготовления

Для изготовления аквафильтра из инструментов потребуется только дрель, саморезы и отвёртка. В качестве основных материалов выступят:

• кастрюля из алюминия;
• пластиковый бутыль на 5 л;
• шланг;
• металлический переходник.

Процесс сборки новой системы фильтрации состоит из нескольких шагов:

1. У кастрюли срезают дно и просверливают три отверстия (одно на боку и два на ручке). После этого ёмкость, с помощью саморезов, прикрепляют к корпусу пылесоса на выходе воздуха.
2. В бутыле также проделывают несколько отверстий в районе горлышка.
3. Далее бутылку устанавливают в кастрюлю и наливают в неё 0,5 л воды.
4. В разъём выхлопа пылесоса помещают переходник и закрепляют его шурупами.
5. Один конец шланга присоединяют к переходнику, а второй — продевают в бутыль с водой.

Делаем фильтр для пылесоса «Самсунг» своими руками

Многие пылесосы  оснащены выходными фильтрами НЕРА, которые известны своими показателями улавливания даже микроскопических частиц пыли и качественным очищением воздуха. Однако, у фильтрующих элементов этой категории имеется существенный недостаток — необходимость их частой смены, а также достаточно высокая цена. Именно поэтому, часто НЕРА фильтры изготавливаются самостоятельно.

Мембранный фильтр

Фильтры такого типа применяются во многих профессиональных моделях пылесосов в которых отсутствуют мешки для сбора мусора.

Основным предназначением мембраны является дополнительная очистка воздушного потока перед тем, как он поступает к НЕРА-фильтру (на последний участок фильтрации).

Дополнительно, мембрана является защитой всего устройства, не давая частицам пыли проникать в систему и забивать остальные фильтры.

Циклонный фильтр

Устройство циклонных фильтров делает их намного удобнее и эффективнее привычных мусоросборников. Благодаря своей вместительности и гигиеничности, такие системы очищения пользуются всё большей популярностью. Однако, высокая стоимость не всем приходится по карману.

Принцип работы состоит в следующем: поток воздуха проходит через первичные фильтры, которые задерживают мелкие частицы пыли. Далее, воздух поступает в циклонный фильтр — ёмкость, в которой под воздействием эффекта вихря более крупные частицы мусора закручиваются и под своей тяжестью оседают на дно. На выходе воздух очищен на 98%.

Аквафильтр для пылесоса

Водные системы фильтрации пользуются, пожалуй, самой большой популярностью среди пользователей. Однако, цена пылесосов, оснащённым подобным способом очищения, часто слишком высока. Поэтому, существует множество вариантов самодельных аквафильтров. Ниже приведён ещё один пример.

Плюсы

Самодельные системы фильтрации обладают большим количеством несомненных преимуществ, а именно:

• экономят время и средства;
• расширяют функциональные способности пылесоса;
• повышают качество уборки;
• имеют высокое качество, которое ничем не уступает качеству заводских элементов.

Минусы

Приступая к самостоятельному изготовлению фильтров, нужно учесть и некоторые нюансы:

• Первым из них является запрет установки в период, когда устройство находится на гарантии. Это можно объяснить тем, что в случае выхода пылесоса из строя, услуга бесплатного обслуживания и ремонта не будет касаться тех единиц техники, которые оснащены любыми не «родными» запчасти.
• Также нужно принять во внимание и необходимость хотя бы минимальных навыков при изготовлении и сборке конструкций повышенной сложности.

А Вы бы сделали фильтр для пылесоса своими руками?

ДаНет

Благодаря большому количеству различных вариантов, изготовление фильтров своими руками доступно для каждого пользователя. Такой подход не только позволяет существенно сэкономить средства и время на покупку новых элементов, но и значительно повышает показатели качества очистки воздуха даже на тех моделях пылесосов, на которых предусмотрены обычные воздушные фильтры.

Больше интересной информации по данной теме вы найдете в разделе нашего портала «Ремонт».
