Как соединить профильную трубу без сварки

Как соединить профильную трубу без сварки

Доводы в пользу безрезьбового и несварного соединения

Многообразие фитингов

Достоинства фитингов обжимного типа

Способы корректного соединения трубных изделий без применения резьбы или сварки

Фланцевое соединение

Муфты Гебо для стыковки труб

Стыковка профилированного трубопроката без резьбы и сварки

Проведение любых работ, связанных с прокладкой трубопроводов различного назначения, неминуемо сопряжено с необходимостью их соединения.

Как известно, оптимальными способами сцепления считается резьбовое соединение и сварка, хотя не во всех случаях они приемлемы и выполнимы.

В данной статье мы поговорим о том, как соединить трубы без сварки и резьбы, что за приспособления при этом используются, и на что обращать внимание при работах.

Доводы в пользу безрезьбового и несварного соединения

Среди наиболее серьезных причин, по которым многие мастера советуют отказаться от сварных швов при монтаже металлических трубопроводов, можно назвать:

• Финансовые затраты на проведение сварочных работ достаточно велики. Поэтому в тех случаях, когда требуется сварить лишь несколько труб в домашней системе водопровода, использовать сложное дорогое оборудование просто нецелесообразно.
• Достаточно высокая сложность монтажа. Это относится не только к самому процессу сваривания, но и к необходимости мощной электросети для подключения сварочного аппарата. Иногда такие работы проводятся в условиях высокой влажности, что требует знания правил техники безопасности. Следовательно, если начинающий строитель не знает, как соединить металлическую трубу без сварки, самостоятельно сделать он ничего не сможет.

• Скорость реагирования. В случаях серьезных прорывов трубопроводов на то, чтобы дождаться специалиста со сварочным аппаратом, может понадобиться много времени, которое дорогого стоит. Поэтому в аварийных ситуациях соединение стальных труб без сварки и резьбы позволит быстро и своими силами устранить утечку.

Многообразие фитингов

Для того чтобы произвести соединение металлических труб без сварки и нарезки резьбы, применяются специальные приспособления, называемые фитингами. Все эти изделия делятся на несколько категорий в соответствии с такими параметрами, как техническое назначение и соответствие диаметров соединяемых труб.

По типу сечений соединяемых трубопрокатов различают:

• прямые фитинги – предназначены для стыковки труб с одинаковым диаметром;
• переходные соединения – эта группа изделий используется для монтажа труб с различными сечениями.

По техническому назначению фитинги бывают таких видов:

• Отводы и угловые соединения – позволяют стыковать трубы в местах, где согласно схеме трубопровод меняет направление под различными углами.
• Тройники – это своего рода разветвители, установленные на основную магистраль.
• Муфта на трубу без резьбы используется в случае необходимости наращивания прямых участков трубопровода. Наряду с простотой механизма этой детали, она пользуется наибольшим спросом у потребителей (детальнее: «Как используется муфта для соединения труб из различных материалов»). С помощью подобной запчасти можно выполнить срочный ремонт участка трубы, не заменяя ее полностью.
• Крестовые фитинги служат для разделения основной магистрали на несколько направлений.
• Штуцеры используют в случае соединения металлических труб с отводами из гибкого материала.
• Всевозможные переходники – футорки, ниппели и сгоны, востребованы в случаях соединения стальных труб без сварки, если они имеют разный диаметр.

• Колпачки и различные заглушки нужны для закрытия отверстий в торцевых частях труб.

Что касается техники установки, то наибольшим спросом пользуются фитинги обжимного типа. Отметим, что они достаточно эффективны, как в домашних коммуникационных линиях, так и в уличных сетях.

Достоинства фитингов обжимного типа

Промышленные предприятия производят обжимные фитинги с одним либо с двумя обжимными кольцами, которые и служат для соединения труб без сварки. В результате прессования фитингов во время монтажа, в случае поломки участка трубопровода их нужно будет срезать и заменить.

Хотя это и кажется несколько неэкономным, все же профессионалы предпочитают пользоваться именно такими разновидностями фитингов.

Подобная приверженность данному способу монтажа труб вызвана в первую очередь тем фактом, что элементы данной конструкции можно устанавливать в таких местах, куда не подобраться ни для выполнения сварки, ни для закручивания резьбы.

Кроме того, среди основных достоинств обжимных фитингов можно перечислить:

• абсолютную герметичность соединения без необходимости применения сварки или резьбы;
• высокая надежность стыковки трубы;

• пресс-фитинги способны достаточно долго выдерживать вибрационную нагрузку трубопровода.

В этой связи соединители данного типа активно применяются в метрологии, газотурбинном и компенсаторном оборудовании, для обвязки приборов КИПиА и в трубопроводах, работающих под высоким давлением.

Способы корректного соединения трубных изделий без применения резьбы или сварки

В зависимости от типа труб, которые бывают гибкими и жесткими, будет несколько отличаться тип металлического соединителя для труб.

Как соединить профильные трубы без сварки — Трубы и сантехника

При выполнении ремонтных работ трубопровода особенное значение имеет их грамотное соединение. Иногда случается, что под рукой нет сварочного аппарата, или отсутствуют навыки работы с ним.

Современные строительные технологии предполагают более простой способ соединения двух труб. С помощью этих методов можно просто и быстро решить данную задачу.

Специалисты делятся способами, как соединить металлическую трубу с металлической без необходимости сварки.

Сварка – прошлый век

Многие специалисты не рекомендуют использовать для соединений данных изделий сварочные аппараты. Есть несколько доводов, почему нужно отказаться от традиционного метода сварки. Данные работы – это довольно дорогостоящий процесс.

Не всегда и не везде есть сварочный аппарат, а иногда применение данной технологии нецелесообразно. К примеру, при малых объемах работ использование профессионального оборудования неэффективно. Затраты превышаются во много раз.

Второй довод – это сложность процесса.

Не секрет, что часто работы проводятся в достаточно сложных условиях. Это может быть тесное помещение, отсутствие электричества, высокая влажность и полное отсутствие мобильности.

Часто такой подход приводит к нежелательным и даже печальным последствиям.

Как соединить правильно

Трубы из стальных сплавов применяются практически везде. Несмотря на то что сегодня более популярны пластиковые трубы, стальная до сих пор широко используется в работах по монтажу трубопроводов для воды и других жидких сред. Существует несколько вариантов, как соединить металлические трубы без сварки. Именно такими способами пользуются в домашних условиях.

Резьбовые соединения

Данные крепежи по резьбе допустимы лишь на тех участках, где есть возможность постоянно контролировать качество и надежность стыка. Это необходимо в случае аварийного ремонта. На производстве резьба на трубе накатывается с использованием специальных станков. Но в домашних условиях проще вручную нарезать ее.

Прежде чем соединять металлические трубы резьбой, берут отрезок. Рекомендуется соблюдать припуск нужной длины под рабочую часть. Нарезается резьба на трубах плашками. Данный инструмент закрепляют в плашкодержатель, и можно начинать процесс. Трубу следует закрепить в тиски. Это позволит исключить прокручивание.

Затем плашку наживляют на конец куска. Важно, чтобы не было перекосов в момент надевания, иначе есть риск получить кривую резьбу. Специалисты по слесарному делу рекомендуют обработать трубу маслом. Так процесс пойдет лучше. Если плашка застряла и не хочет вращаться, тогда делают один или несколько оборотов назад.

Если необходимо нарезать резьбу на трубе, которая находится слишком близко к стене, и нет возможности сделать полный оборот вокруг нее, следует использовать держатель для плашки с храповиком. Часто такие резьбовые соединения требуют уплотнения.

Для этого подойдут подмотки, которыми пользуются сантехники. Прежде чем соединять трубы между собой, их проверяют на наличие заусениц или стружки, которая появляется на только что изготовленной резьбе.

Процесс закручивания может проходить с определенным усилием – это нормально.

Фланцевые соединения

Это еще один популярный способ, как соединить металлическую трубу с металлической. Для осуществления этого метода понадобится специальный фитинг. Это фланец с резиновой прокладкой. Процесс соединения очень простой. На месте будущего соединения делают срез.

Необходимо следить за перпендикулярностью. В случае появления заусениц их снимают. Фаска не нужна. Далее на срез надевают фитинг-фланец. Затем устанавливается прокладка из резины так, чтобы она немного выступала за срез. После этого через уплотнитель надевается фланец.

Последний соединяют с другим при помощи крепежа.

Важно учесть, что момент затяжки соединительных болтов фланца не должен быть сильным. Не рекомендуется перетягивать такие соединения.

Использование муфт. Особенности способа

Если необходимо соединить металлическую трубу без резьбы, можно использовать и этот метод. С помощью муфты мы получим максимально надежное и достаточно герметичное соединение двух металлических труб между собой. Такой вариант предпочтителен в безнапорных и напорных трубопроводах.

Концы двух элементов, которые будут соединяться, необходимо обрезать так, чтобы получить максимально ровный и перпендикулярный срез. К месту стыка прикладывают муфту. При этом центральная ее часть должна располагаться строго в месте соединения двух металлических труб.

Затем на них выполняют отметки маркером или фломастером. Это будет положение муфты. Далее концы труб и саму деталь обрабатывают специальной смазкой на основе силикона. Затем в фитинг вставляют первую деталь строго до отметки. Вторая труба устанавливается по одной оси с первой. Затем на нее надевается муфта.

При этом следует ориентироваться по метке.

Муфта «Гебо»

Чтобы соединить две металлические трубы таким образом, не понадобится специального инструмента. Данная муфта может быть изготовлена в виде хомута или тройника. Последний более удобен. В случае необходимости разветвления магистрали это делается без дополнительных монтажных работ. Врезка в систему проходит максимально быстро и качественно.

Сначала следует подготовить концы труб. Их зачищают от краски, следов сварочных швов, грязи и пыли. Далее на один из концов надевается гайка, а затем – зажимное и прижимное кольца. В конце на трубу надевают либо накручивают муфту (но только наполовину) и затягивают гайку. После этого можно соединять обе детали. Для этого на вторую надеваются все элементы в такой же последовательности.

Использование ремонтно-монтажной обоймы

Это еще один вариант, объясняющий, как соединить металлическую трубу с металлической. Здесь используется особый элемент – хомут из двух половинок, которые крепятся между собой прочными болтами. При этом образуется качественное и надежное соединение. Данный элемент производится как стандартный хомут и как тройник.

Как соединить профильные трубы без сварки — Трубы и сантехника

При выполнении ремонтных работ трубопровода особенное значение имеет их грамотное соединение. Иногда случается, что под рукой нет сварочного аппарата, или отсутствуют навыки работы с ним.

Современные строительные технологии предполагают более простой способ соединения двух труб. С помощью этих методов можно просто и быстро решить данную задачу.

Специалисты делятся способами, как соединить металлическую трубу с металлической без необходимости сварки.

Крепеж для профильной трубы

Сооружение небольших временных и разборных каркасных конструкций из профильных труб, где невозможно выполнить соединение посредством горячей сварки или нарезки резьбы, предполагает съемное крепление в виде особых крабов, хомутов и других элементов. Такие способы закрепления конструкции выполняются просто и не требуют специальных навыков, как сварочные работы. Нужно только действовать согласно инструкции по сборке.

Варианты крепежных элементов для соединения труб

Профильный трубопрокат применяется для сборки каркасных конструкций. Трубные профили с квадратным, прямоугольным и фигурным сечениями не используются при прокладке трубопроводов ввиду того, что в них возникает сильное внутреннее сопротивление.

Для соединения профильных труб без сварки используются различные крабы-соединители, муфты, фланцы и хомуты. Такие крепления условно можно разделить на две категории:

• плавающие, к которым относятся стяжки и клипы;
• жесткие — это соединительные крабы, фланцы, фитинги, скобы.

Крабы для монтажа трубопроката представляют собой систему хомутов и могут иметь плоскостное и объемное соединение. Первый тип крепежа для профильной трубы бывает трех видов:

1. Т-образный, позволяющий соединить три трубы небольших диаметров. Благодаря этому монтаж конструкции осуществляется по простой и понятной схеме.
2. Г-образный, используемый для углового соединения двух труб.
3. Х-образный, обеспечивающий надежную фиксацию трех и четырех труб крестообразным способом в середине металлоконструкции.

Объемное соединение обеспечивается благодаря трех- и четырехчастным краб-системам, когда трубы соединяются под углом 90° в разных плоскостях по осям Х, Y и Z.

Фитинговые крепежи применяются для соединения трубопроката, когда есть необходимость создать изгибы и ответвления. В основном их можно встретить в сборке водопроводных сетей, но их разновидности нашли применение и в монтаже различных металлоконструкций, и построек из трубного профиля. Они бывают нескольких видов:

1. Муфты и фланцы. Применяются для обеспечения надежной стыковки трубопроката по прямой. Бывают круглого и квадратного сечения.
2. Повороты и колена. Необходимы для обеспечения соединения труб с разными осями направления.
3. Тройники и крестовины. Используются на ответвлениях конструкции. Этот вид фитингов позволяет соединить профили с разными размерами сечений.

Особенности и характеристика

Крабы представляют собой скобы с крепежной системой. Изготавливаются из оцинкованного листового металла, толщина которого должна быть минимум 1,5 мм. В основном они нашли свое применение при монтаже трубопроката с сечением 20х20, 20х30, 40х40 и 20х40 мм.

Крепление осуществляется посредством силой прижима. Болты затягиваются на самом крабе, а не на соединяемых трубах. Из-за этого у такой конструкции низкая прочность на разрыв, то есть закрепленную трубу, приложив усилия, можно извлечь из соединительного элемента.

Уличная металлоконструкция, сооруженная с применением крепежных крабов, непрерывно подвергается воздействию неблагоприятных условий (ветра, осадков, перепадов температур, морозов). Постепенно это будет приводить к расшатыванию и потере устойчивости конструкции. Поэтому крепеж нужно периодически проверять, подтягивать и при необходимости проводить ремонт.

В стыках крепления однозначно будут скапливаться осадки, из-за чего со временем может возникнуть ржавчина. Поэтому важно, чтобы вся конструкция имела антикоррозийное покрытие. Его целостность также необходимо периодически проверять и в случае повреждения исправлять.

Этот вид крепежа позволяет создать каркасную конструкцию, которую можно собирать и разбирать, когда это необходимо.

Выбор необходимых соединительных элементов зависит от вида и функции конструкции:

1. Краб-система применяется при возведении конструкций из трубных профилей с небольшим сечением — беседок, перегородок, пергол, арок, теплиц и других простых в сборке и разборке садово-парковых построек.
2. Фланцевые крепежи используются для построек, которые подлежат периодической разборке и сборке в период эксплуатации.
3. Муфтовое крепление чаще всего применяется при монтаже трубопроводов напорного типа, поскольку способно выдерживать большое давление и обеспечить его герметичность.
4. Простые фитинги широко применяются в сборке трубопроводов с ответвлениями и поворотами. Для этого типа крепления может потребоваться дополнительное укрепление сваркой.

Можно выделить несколько критериев, которых следует придерживаться при выборе соединительных элементов для профилированных труб:

1. В первую очередь необходимо определиться, какие понадобятся крепежные элементы и в каком количестве.
2. При выборе стальных крабов нужно обратить внимание на толщину его профиля. Он должна быть не менее 1,5 мм. Крабы с меньшей толщиной не способны обеспечить нужной прочности и жесткости.
3. Детали необходимо осмотреть на предмет наличия видимых повреждений — трещин, сколов, вмятин, а также ржавчины. Все это бракованные изделия.

Лучшие производители

Краб-системы не являются сложной конструкцией, и в каждом регионе есть как небольшие, так и крупные компании, занимающиеся производством металлоконструкций и креплений, что делает их всех конкурентоспособными. При выборе изделия важно придерживаться указанных выше рекомендаций.

Также можно предложить несколько критериев, по которым можно выбрать производителя:

• антикоррозийное покрытие изделий;
• покупка изделий через фирму-производителя, а не через посредников, это позволит сэкономить средства;
• сроки изготовления продукции, есть ли товар в наличии;
• гарантия;
• способы оплаты и доставки.

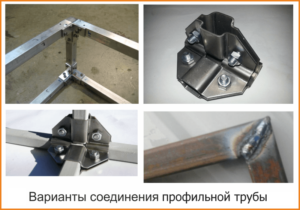

Способы соединения

Можно выполнить соединение трубопроката, используя крабы, муфты, болты, хомуты для квадратных труб и другие соединительные элементы, в том числе изготовленные своими руками.

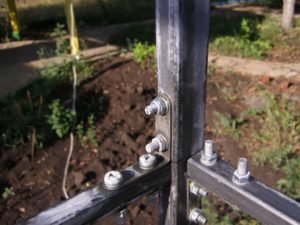

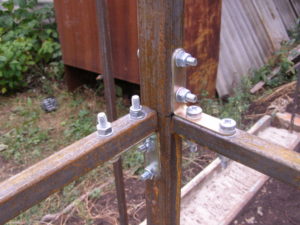

Две профильные трубы можно соединить под углом 90° с помощью стального уголка.

Для стыковки труб с одинаковым сечением можно изготовить соединительный элемент своими руками. Для этого понадобится сварочный аппарат.

Необходимо взять отрезок трубы с сечением, большим, чем сечение соединяемых элементов, чтобы их можно было вставить в нее. Соединительный элемент разрезается на две части, и на одном конце каждой из них делается скос под углом 45°.

После этого из сложенных скошенными сторонами двух половинок трубы сваривается уголок 90°. На краях полученного элемента делаются отверстия размером не более половины толщины стенки профиля, и присоединяются гайки с соответствующим этим отверстиям диаметром.

На концах соединяемых труб тоже делаются такие же отверстия.

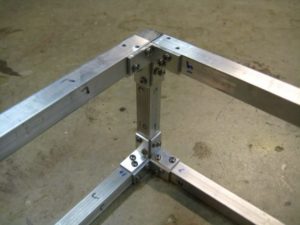

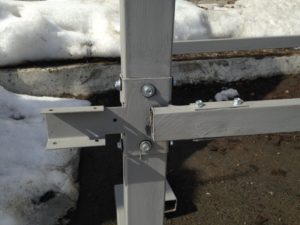

Соединение профильных труб посредством крепежных элементов может быть хорошей альтернативой горячей сварке для легких построек. В иных случаях лучше использовать сварочные квадратные трубы.

Как соединить профтрубу без сварки

Нередко на приусадебном участке или в доме возникает необходимость в сооружении небольших временных или разборных конструкций из профильных труб.

Применение сварки при этом нежелательно: доме нет сварочного аппарата, нет специалиста с навыками сварщика, просто не хочется делать неразъемное сооружение.

Мы приветствуем нашего уважаемого читателя и предлагаем его вниманию статью о том, что такое краб-крепление для профильной трубы – простые крепления на болтах, настоящая палочка-выручалочка для домашнего мастера, даже не имеющего навыков ремонтных работ.

Что собой представляет краб-система

Краб-системы – универсальный крепеж для квадратных и прямоугольных труб, позволяющий быстро и достаточно надежно собрать конструкции с применением болтовых соединений и без сварки. Конструктивно представляют собой специальные хомуты, позволяющие прочно и надежно обхватить профильные трубы и зажать их при закручивании болтового соединения.

Разработано несколько разновидностей крепежей, позволяющих скреплять профтрубы в любом сочетании и в плоскости, и в объеме, но только под прямыми углами. Особых инструментов для стыковки труб не требуется, конструкцию при необходимости (например, по окончании сезона) легко разобрать и спрятать. Стоит отметить, что подобная система фитингов разработана и для круглых труб разного диаметра.

Область применения краб-систем

Крабовые соединения применяются для монтажа легких и небольших металлических конструкций. При помощи хомутов-крабов можно смонтировать:

• Парники, теплицы, зимние сады.
• Летние душевые, пляжные раздевалки.
• Навесы для машин и людей, козырьки, беседки.
• Легкие ограждения, опоры для вьющихся растений и винограда, кронштейны.
• Вольеры для животных, стеллажи для клеток, животных, хранения и сушки легких кормов (сена-соломы).
• Лавочки и скамьи, стеллажи, рекламные конструкции.

• Сезонные тенты, тенты для проведения торжеств на открытом воздухе.
• Возможно применение крабов при небольшом ремонте сварных конструкций (как временная мера).

Характеристики

Фитинговые хомуты для профтруб изготавливают из стали толщиной 1,5 мм и больше. Для защиты от коррозии все элементы покрывают цинком или (редко) полимерным покрытием, иногда краской.

Разновидности краб-систем

Плоскостные крабовые соединители в основном встречаются следующих видов:

• Г-образные – соединяют трубопроводы под прямым углом.
• Т-образные – тройник, соединяющий две трубы таким образом, что одна труба присоединяется под прямым углом к первой.
• Х-образные – соединяет в плоскости четыре трубы.

• Для трех труб, соединенных под углом 90° — применяются в углах конструкций.

• Для четырех труб, соединенных не в плоскости, а в объеме.

Преимущества и недостатки крабов для профильной трубы

Сборка конструкций при помощи крабовых соединительных профилей имеет множество преимуществ:

• Очень легкий и простой монтаж.
• Небольшая цена хомутов.
• Универсальность соединений.
• Отсутствие необходимости в применении сложного оборудования (например, сварочного аппарата).
• Отсутствие необходимости в наличии каких-либо специальных навыков у сборщика.
• Возможность разборки и демонтажа конструкции при необходимости, в том числе и многократно.
• Легкость ремонта путем замены элементов конструкции.
• Достаточная прочность и жесткость соединения (при хорошо затянутых болтах).
• Надежность возводимых конструкций.
• Долговечность соединений и конструкций.
• Достаточная устойчивость к коррозии – не меньшая, чем у самих труб.
• Достаточная эстетичность соединителей.

Но у крабов есть и недостатки:

• Можно соединять трубы только под прямыми углами (интересно, а почему производители не выпускают соединители для соединений под углами в 135°? Очень расширилась бы возможность создавать более сложные конструкции).
• Выпускаются крепления только для профиля небольшого сечения: 20×20, 25×25, 20×30, 20×40, 40×40.
• Низкая прочность на разрыв – при применении определенного усилия трубу можно вытащить из хомута.
• Они образуют тип соединения, являющийся обслуживаемыми – периодически следует проверять и подтягивать болты.
• Разборка конструкции, простоявшей несколько лет на открытом воздухе, может быть затруднена – если болты заржавели.
• Любая сталь, даже с покрытием, рано или поздно ржавеет. Но ржавеют и сами трубы – вечного ничего нет. Конструкция, зимующая на открытом воздухе, навряд ли проживет больше 10-12-15 лет (в зависимости от размеров профтрубы и толщины стенки). Закрытые конструкции теплицы или летнего сада простоят более 20 и даже 30 лет.

Краб-крепление — система соединения для профильной трубы — Проф Трубы

Нередко на приусадебном участке или в доме возникает необходимость в сооружении небольших временных или разборных конструкций из профильных труб.

Применение сварки при этом нежелательно: доме нет сварочного аппарата, нет специалиста с навыками сварщика, просто не хочется делать неразъемное сооружение.

Мы приветствуем нашего уважаемого читателя и предлагаем его вниманию статью о том, что такое краб-крепление для профильной трубы – простые крепления на болтах, настоящая палочка-выручалочка для домашнего мастера, даже не имеющего навыков ремонтных работ.

Советы по выбору

Основных критериев выбора четыре:

• До начала работы следует набросать схему и подумать, какие виды крабов и в каком количестве понадобятся для монтажа конструкции – и только потом покупать изделия нужной конфигурации.
• Второй важный критерий – толщина элементов соединения: ни в коем случае нельзя покупать крабы из стали толщиной менее 1,5 мм – халтура не обеспечит нужную прочность и жесткость конструкции.
• Элементы не должны иметь трещины, сколы, вмятины, отклонения от геометрических размеров и формы.
• Ни в коем случае не должно быть ржавых мест на поверхности – покрытие должно быть целым, не иметь царапин, сколов или несплошностей.

Примерная цена

В розницу стоимость краба для профтрубы 20×20 мм – от 25 руб. (тройник), крестовина – от 30 руб. Стоимость изделий с пластиковым покрытием выше. Цена в немалой степени зависит от аппетитов перекупщика, но в любом случае краб – недорогое изделие.

Правила выполнения соединений

Для скрепления хомутов понадобятся два гаечных ключа подходящего размера. Болты и гайки чаще всего применяются М8. До установки конструкции необходимо в соответствии с чертежом нарезать профильные трубы и зачистить с торцов заусенцы.

Трубы вставляются в хомут, несильно скручиваются болтами, проверяются углы, болты затягиваются. Нужно следить за тем, чтобы трубы вставлялись в хомут до упора. Если выполняется монтаж большой конструкции, желательно «наживить» всю конструкцию, вымерять вертикальность и прямоугольность углов и затем затянуть все болты, начиная снизу. Такую работу лучше выполнять с помощником.

Можно собрать часть конструкции на ровной горизонтальной площадке, а затем поднять и установить. Установив две стены теплицы, установить и наживить все поперечные трубы, промерить, закрутить болты окончательно.

Заключение

Современные технологии облегчают работу домашнего мастера. Краб-системы позволяют легко и быстро соединить нужные легкие металлоконструкции для дома и сада.

Уважаемый читатель! Подписывайтесь на нашу рассылку – и Вы всегда будете иметь информацию о новых и прогрессивных способах проведения ремонтных работ. Делитесь интересной информацией с друзьями в интернете.

Как без сварки соединить крепежными элементами профильные трубы?

Профильный трубопрокат применяется для сборки каркасных конструкций. Трубные профили с квадратным, прямоугольным и фигурным сечениями не используются при прокладке трубопроводов ввиду того, что в них возникает сильное внутреннее сопротивление.

Для соединения профильных труб без сварки используются различные крабы-соединители, муфты, фланцы и хомуты. Такие крепления условно можно разделить на две категории:

• плавающие, к которым относятся стяжки и клипы;
• жесткие — это соединительные крабы, фланцы, фитинги, скобы.

Крабы для монтажа трубопроката представляют собой систему хомутов и могут иметь плоскостное и объемное соединение. Первый тип крепежа для профильной трубы бывает трех видов:

1. Т-образный, позволяющий соединить три трубы небольших диаметров. Благодаря этому монтаж конструкции осуществляется по простой и понятной схеме.
2. Г-образный, используемый для углового соединения двух труб.
3. Х-образный, обеспечивающий надежную фиксацию трех и четырех труб крестообразным способом в середине металлоконструкции.

Объемное соединение обеспечивается благодаря трех- и четырехчастным краб-системам, когда трубы соединяются под углом 90° в разных плоскостях по осям Х, Y и Z.

Фитинговые крепежи применяются для соединения трубопроката, когда есть необходимость создать изгибы и ответвления. В основном их можно встретить в сборке водопроводных сетей, но их разновидности нашли применение и в монтаже различных металлоконструкций, и построек из трубного профиля. Они бывают нескольких видов:

1. Муфты и фланцы. Применяются для обеспечения надежной стыковки трубопроката по прямой. Бывают круглого и квадратного сечения.
2. Повороты и колена. Необходимы для обеспечения соединения труб с разными осями направления.
3. Тройники и крестовины. Используются на ответвлениях конструкции. Этот вид фитингов позволяет соединить профили с разными размерами сечений.

Можно выполнить соединение трубопроката, используя крабы, муфты, болты, хомуты для квадратных труб и другие соединительные элементы, в том числе изготовленные своими руками.

Две профильные трубы можно соединить под углом 90° с помощью стального уголка.

Для стыковки труб с одинаковым сечением можно изготовить соединительный элемент своими руками. Для этого понадобится сварочный аппарат.

Необходимо взять отрезок трубы с сечением, большим, чем сечение соединяемых элементов, чтобы их можно было вставить в нее. Соединительный элемент разрезается на две части, и на одном конце каждой из них делается скос под углом 45°. После этого из сложенных скошенными сторонами двух половинок трубы сваривается уголок 90°.

Соединение профильных труб посредством крепежных элементов может быть хорошей альтернативой горячей сварке для легких построек. В иных случаях лучше использовать сварочные квадратные трубы.

Монтажный стык квадратной трубы

Сооружение небольших временных и разборных каркасных конструкций из профильных труб, где невозможно выполнить соединение посредством горячей сварки или нарезки резьбы, предполагает съемное крепление в виде особых крабов, хомутов и других элементов. Такие способы закрепления конструкции выполняются просто и не требуют специальных навыков, как сварочные работы. Нужно только действовать согласно инструкции по сборке.
