Кульман для черчения (старого образца и электронный) — что это такое?

19.10.2015

Ещё каких-нибудь три десятка лет назад не только в нашейстране, но и по всему миру в просторных залах конструкторских бюро стоялирядами многочисленные кульманы. С тех пор прошло не так уж много по историческим меркам времени, но и его было достаточно, чтобы разительнымобразом изменить интерьеры таких КБ.

Сейчас в них главным рабочим инструментомявляется компьютер и его разнообразная свита в виде периферии, представляющейразличные печатающие устройства. Но во многих КБ где-нибудь в углу ещё можноувидеть стоящие, собранные в кучку, покрытые пылью старые кульманы.

Для нашеговремени кульман чертёжный уже стал полноценным анахронизмом, таким же,например, как арифмометры в век калькуляторов. Некоторые конструкторы даже домаимеют ещё подобный старомодный кульман, хотя давно уже забросили его и пользуются компьютерными программами.

Эти «мамонты» чертёжного дела утратилиполностью своё практическое применение, и их время безнадёжно прошло.

Что такое кульман?

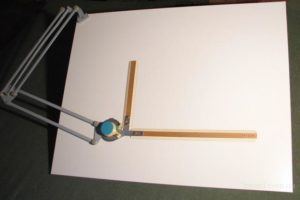

Молодому поколению, пожалуй, потребуется увидеть фотокульмана, чтобы представить, о чём идёт речь. Кульманом называется прибор длячерчения, имеющий пантографную систему и представляющий собой прямоугольнуюдеревянную доску, которую можно устанавливать вертикально или под любым угломнаклона.

История изобретения кульмана

В своё время эти приборы изготавливала немецкая фирма,которая так же, как и сам прибор унаследовала название от его изобретателя и основателя Франца Кульмана. Хотя есть и другая (правда, ошибочная) версия, чтоэтот чертёжный прибор изобрёл другой немецкий инженер Карл Кульман.

Итак,изобретя этот графический инструмент, включающий в себя чертёжную доску,пантограф — металлическую раму-параллелограмм с подвижными шарнирнымисочленениями и лампу, укреплённую на кронштейне, Франц Кульман основал фирму«Franz Kuhlmann KG», которая стала изготавливать эти изделия для всего мира. До тех пор, пока не появились персональные компьютеры, и для них не были созданыпрограммы систем автоматического проектирования (САПР), кульман для черчения не имел никакой альтернативы — он являлся главным рабочим инструментом для армиичертёжников, проектировщиков и инженеров-конструкторов.

Устройство кульмана

Вряд ли кому в голову придёт изготовить кульман своимируками, поскольку, это намного сложнее, чем сделать мольберт. Несмотря на громоздкость, кульман достаточно точное механическое устройство, позволяющеерисовать в плоскости доски прямые линии произвольной длины и под произвольнымиуглами. Прибор мог иметь два варианта подвижной рамы:

• пантографный механизмпредставлял собой систему стальных рычагов, которые через шарнирные соединенияобразовывали параллелограмм;
• механизм координатного типа с двумя строго перпендикулярными профилями, по которым могла перемещатьсякаретка.

На параллелограмме или одной из кареток крепиласьугломерная (делительная) головка, от которой исходили под углом 90 градусов двемасштабные линейки. На линейках обычно был нанесён разный масштаб, а сами ониимели неодинаковую длину: вертикальная имела длину 300 мм, а горизонтальная —500 мм. Линейки делались из армированной металлом прозрачной пластмассы илитонкостенного стального профиля. Точность угломерной головки составляла 5', а её положение можно было зафиксировать в любом положении. Использовалисьодновременно прямая и обратная шкала отсчёта. С помощью приспособления длясмещения головки выполнялись построения проекций под углом. В устройствепредусмотрен тормоз, фиксирующий положение головки. Головку можно поворачиватьперпендикулярно к плоскости доски. Была предусмотрена установка печатающегоустройства, штриховальных приборов, инструментов для юстировки линеек и т. д.

Особенности эксплуатации кульмана

Поскольку проектирование с помощью кульмана велось на листе ватмана, то оно осуществлялось в трёх плоскостях:

• вид спереди;
• вид сбоку;
• вид сверху.

Созданная позднее САПР позволяла сразу делать трёхмерныепроекции и часто применяла обратный подход, когда уже после создания трёхмерноймодели детали создавались её отдельные проекции.

Электронные кульманы

В настоящее время кульманы в качестве средствпроектирования в КБ и на предприятиях России используются всё реже, посколькуне могут конкурировать с САПР по скорости разработки, к тому же значительнооблегчает работу конструктора. И хотя, обыкновенный механический кульмануступил свои позиции, на смену ему пришёл электронный кульман в разныхвариациях.

о кульмане для черчения

Кульман PROFI PLUSМТ

Это полноценная чертёжная система, пригодная дляиспользования как дома, так и на работе. Наклон доски регулируетсячетырёхступенчатой противоскользящей подставкой. Рейсшина имеет функциюблокировки и механизм стоп-энд-гоу. Комплектуется профессиональной чертёжнойголовкой.

Интерактивный столIsis

Характеризуется интерактивными возможностями при простотеиспользования.

Вертикальное или горизонтальное положение стола и программноеобеспечение позволяет использовать его в роли интерактивной доски, кульмана,фотоальбома, карты, инструмента для презентаций.

Интерактивныйкульман

В этом интерактивном кульмане при прежней простотеиспользования предусмотрены дополнительные интерактивные возможности. Этоткомплекс не только отличается многофункциональностью, но и мобильностью,поскольку приспособлен для передвижения. В его состав входят:

• белая доска размерами 1440×900мм, снабжённая передвижным механизмом с электрической регулировкой;
• ноутбук;
• интерактивный короткофокусныймультимедийный проектор, подключаемый к ноутбуку.

Преимущества данного комплекса:

• мобильность позволяет быстропереместить его без разборки;
• с помощью интерактивногопроектора любые изменения, произошедшие на доске, считываются и переносятсятотчас же в компьютер;
• очень удобен не только длярисования и моделирования, но и презентаций и демонстраций;
• высотой и углом наклонаинтерактивной доски легко управлять с пульта электрического механизма;
• снабжён горизонтальнойвыдвижной полкой для установки ноутбука;
• для мультимедийного проекторапредусмотрено верхнее крепление.

Электронный кульман«iTable»

Компания «Nettle» ещё в 2011 году представила мируголографический стол «NettleBox», которые представлял собой системувизуализации, формировавшую у наблюдателя ощущение реальности демонстрируемогообъекта. А компания «Неолант» порадовала электронным кульманом «iTable»,который смог заменить все элементы, которые использовались в ходе презентаций:экран, проектор, ноутбук.

«iTable» — это, по существу, программно-аппаратныйкомплекс, в котором объединились электронный стол и сенсорный экран. Под работуна нём можно адаптировать программное обеспечение, которое создано для решенияоригинальных задач разных заказчиков, или взятое от «Autodesk».

В случаеиспользования системы автоматического проектирования «Autodesk» становитсяспособен выполнять все функции старого доброго кульмана.

С этим архаичнымчертёжным инструментом «iTable» роднит огромная величина экрана, достигающего в диагонали 60 дюймов, но современное устройство имеет ещё и прекрасныедемонстрационные возможности.

Поскольку«iTable» имеет очень удобную и функциональную сенсорную интерактивную панель,то с его помощью становится проще работать с объектами проектирования.

Например, для просмотра объекта в двухмерном или трёхмерном пространстве можнозадать координаты точки, если дотронуться до экрана пальцем в нужном местеизображения. У экрана есть гидравлический подъёмник, с помощью которого егоположение можно изменять с вертикального до горизонтального. С помощью этогоустройства идеально демонстрировать конструкторские разработки, обходясь приэтом без привычных устройств: экрана, проектора и компьютера.

К тому же, «iTable» можно использовать в качестведублирующего экрана, если подключить его к компьютеру. Для совместногофункционирования двух устройств предназначено решение «Autodesk Inventor» с функцией ассоциативности. Если на компьютере изменить деталь, то этоотобразится на модели объекта, видимой на «iTable».

Кульманы, чертежные столы и столешницы

Полноценная чертежная система для использования на работе и в домашних условиях. Четырехступенчатая противоскользящая подставка, позволяющая регулировать наклон доски. Рейсшина PROFI PLUS M с механикой STOP-and-GO и функцией блокировки. Профессиональная чертежная головка в комплекте.

Кульман PROFI PLUS МТ, А2

Полноценная чертежная система для использования на работе и в домашних условиях. Четырехступенчатая противоскользящая подставка, позволяющая регулировать наклон доски. Рейсшина PROFI PLUS M с механикой STOP-and-GO и функцией блокировки. Профессиональная чертежная головка в комплекте.

Доска для чертежного стола

Меламиновая доска к чертежным столам и кульманам. Фиксация листов к доске производится при помощи любой неперманентной клейкой ленты.

Чертежный стол RD-175

Полупрофессиональный чертежный стол. Высота и наклон доски регулируется несколькими фиксаторами. Удобная полка для чертежей. Фиксация листов к доске производится при помощи любой неперманентной клейкой ленты.
Доска для чертежного стола в комплект не входит.

Чертежный стол RD-110

Профессиональный чертежный стол.
Доска для чертежного стола в комплект не входит.

Чертежный стол RD-135

Профессиональный чертежный стол. Может использоваться как обычный стол. Высота и наклон доски регулируется с помощью фиксаторов и ручки. Фиксация листов к доске производится при помощи любой неперманентной клейкой ленты.
Доска для чертежного стола в комплект не входит.

База для чертежных досок Rocada 190 (RD-190) металл

Полупрофессиональный чертежный стол. Высота и наклон доски регулируется несколькими фиксаторами. Удобная полка для чертежей. Фиксация листов к доске производится при помощи любой неперманентной клейкой ленты. Доска для чертежного стола в комплект не входит.

Кульман чертежный своими руками — Справочник металлиста

Вы здесь

Ещё каких-нибудь три десятка лет назад не только в нашейстране, но и по всему миру в просторных залах конструкторских бюро стоялирядами многочисленные кульманы.

С тех пор прошло не так уж много поисторическим меркам времени, но и его было достаточно, чтобы разительнымобразом изменить интерьеры таких КБ. Сейчас в них главным рабочим инструментомявляется компьютер и его разнообразная свита в виде периферии, представляющейразличные печатающие устройства.

Но во многих КБ где-нибудь в углу ещё можноувидеть стоящие, собранные в кучку, покрытые пылью старые кульманы. Для нашеговремени кульман чертёжный уже стал полноценным анахронизмом, таким же,например, как арифмометры в век калькуляторов.

Некоторые конструкторы даже домаимеют ещё подобный старомодный кульман, хотя давно уже забросили его ипользуются компьютерными программами. Эти «мамонты» чертёжного дела утратилиполностью своё практическое применение, и их время безнадёжно прошло.

Кульман для черчения (старого образца и электронный) – что это такое?

Ещё каких-нибудь три десятка лет назад не только в нашейстране, но и по всему миру в просторных залах конструкторских бюро стоялирядами многочисленные кульманы. С тех пор прошло не так уж много поисторическим меркам времени, но и его было достаточно, чтобы разительнымобразом изменить интерьеры таких КБ.

Сейчас в них главным рабочим инструментомявляется компьютер и его разнообразная свита в виде периферии, представляющейразличные печатающие устройства. Но во многих КБ где-нибудь в углу ещё можноувидеть стоящие, собранные в кучку, покрытые пылью старые кульманы.

Для нашеговремени кульман чертёжный уже стал полноценным анахронизмом, таким же,например, как арифмометры в век калькуляторов. Некоторые конструкторы даже домаимеют ещё подобный старомодный кульман, хотя давно уже забросили его ипользуются компьютерными программами.

Эти «мамонты» чертёжного дела утратилиполностью своё практическое применение, и их время безнадёжно прошло.

Приспособления для черчения

Для ускорения выполнения чертежных работ и повышения их качества используют различные приспособления.

 Рейсшина

Рейсшина (нем. Reißschiene, от reißen — чертить и Schiene — шина, рельс), чертёжная линейка для проведения параллельных линий с поперечной головкой на одном конце (рис.1).

Различают рейсшины с двухпланочной головкой (длина линейки 800–1400 мм) и с однопланочной головкой (500–750 мм). Рабочая кромка линейки у однопланочных рейсшина ориентирована под углом 90° к головке.

Рейсшина с двухпланочной головкой обеспечивают проведение линий с наклоном под любым углом. Изготавливаются рейсшины обычно из древесины твёрдых пород.

 Штриховальный прибор

Штриховальный прибор служит для нанесения большого числа параллельных линий на одинаковом расстоянии друг от друга (рис.2). Прибор состоит из линейки с угломерным приспособлением, крепёжной обоймы, штанги, приводного рычага с возвратной пружиной.

При нажатии на рычаг, насаженный на штангу, происходит перемещение штанги, несущей на себе обойму с линейкой, на заранее заданный шаг штриховки от 0,2 до 10 мм. Обойма может быть закреплена в любой точке штанги на длине 100 мм. Угломерное приспособление с фиксатором обеспечивает установку линейки под углом от 0 до 180°.

Штриховальный прибор может быть автономным, закрепляемым в любом месте чертежа с помощью фиксирующих игл, либо соединённым с чертёжным прибором.

 Чертежная доска

Чертежные доски изготавливаются различных размеров, и из мягких пород древесины. Служат они для крепления чертежных листов бумаги, специальных чертежных приборов (рис.3). Доска должна лежать на столе с уклоном примерно 15-30°.

 Пантограф

Пантограф (от греч. pan, род. падеж pantos – всё и …граф), прибор, служащий для перечерчивания планов, карт и т. п. в другом, обычно более мелком масштабе. Пантограф изготовляют различных размеров и разных конструкций (подвесные, на колесиках и др.). На рис.

4 изображен так называемый подвесной пантограф, вес линеек которого частично компенсируется натяжением оттяжек. Подвесной пантограф обладает по сравнению с др. конструкциями более мягким, плавным движением и даёт более высокую точность копий.

Он состоит из четырёх попарно параллельных линеек, соединённых между собой шарнирами в точках А, В, С, D и образующих параллелограмм ABCD. Точка А (полюс) неподвижна, в точке F помещен шпиль, которым обводится оригинал, в точке К – карандаш, вычерчивающий уменьшенную копию.

 Кульман

Кульман – чертежный прибор пантографной системы в виде доски, установленной вертикально или под углом. Название происходит от наименования немецкой фирмы Сullmann, выпускающей эти приборы.

Кульман является прецизионным устройством, обеспечивающим возможность проведения прямых линий заданной длины под любыми углами в плоскости чертёжной доски. Используют прибор пантографного типа (рис.5,а), состоящий из системы рычагов, соединённых шарнирно в виде параллелограмма, либо координатного типа (рис.

5,б), имеющий два взаимно перпендикулярных профиля, по которым перемещаются каретки. Система параллелограммов и одна из кареток снабжены делительной (угломерной) головкой с двумя взаимно перпендикулярными масштабными линейками. Линейки могут иметь разный масштаб и различную длину — горизонтальная обычно 500 мм, вертикальная 300 мм.

Линейки изготовляют из пластмассы, армированной металлом, или из стального тонкостенного профиля.

Угломерная головка прибора обеспечивает точность отсчёта угла до 5′ (с фиксацией угла поворота головки через 15° либо в любом положении), имеет две шкалы отсчёта (прямую и обратную) и приспособление для их смещения, чтобы выполнять построение проекций под углом. Прибор снабжен тормозом для фиксации положения головки, поворота от плоскости доски на 90°, приспособлениями для юстировки линеек, установки штриховальных приборов, печатающего устройства и др.
