Приспособления для копки картофеля своими руками

Картофелекопалка для мотоблока [лучшие модели 2019] Как сделать?

Мотоблоком удобно выкапывать картошку на небольших и средних площадях. Ручной труд займёт много времени, а тяжёлую технику невыгодно использовать на малом участке.

Самодельная картофелекопалка для мотоблока — удобное приспособление, с которым потери урожая будут минимальными.

Она работает по такому принципу: прутья погружаются в землю, подхватывают клубни и по одному достают их на поверхность.

Назначение картофелекопалки

Приспособление для копки картофеля — вид навесного оборудования. Оно крепится на мотоблоке или фиксируется с помощью прицепного устройства. Назначение — ускорить сбор урожая. С помощью картофелекопалки удаётся выбрать клубни на площади 0,1-0,2 га за 1 час.

На небольших и средних площадях удобно выкапывать картошку мотоблоком

Разновидности и характеристика

Есть несколько видов картофелекопалок, отличающихся по таким параметрам:

• ширина захвата;
• конструктивные особенности;
• размеры;
• возможность работы на засоренном участке;
• способ очистки картофелин от грунта.

Все виды картофелекопателей эффективны, если ряды прямые, а междурядья достаточно широкие.

Грохотного типа

Принцип работы грохотной картофелекопалки для мотоблока состоит в том, что лепеха погружается в почву, захватывает её вместе с клубнями и поднимается. Картофель остаётся на решётке, а земля просыпается сквозь прутья. За один проход устройство обрабатывает небольшую площадь, и в этом его недостаток.

Веерная

Веерную конструкцию ещё называют стрельчатой, и она считается одной из простейших. Мотоблок продвигается по ряду, а специальные ножи подрезают землю глубже, чем залегают клубни.

Картофель вместе с грунтом перемещается на прутья, и земля осыпается сквозь них. Копалка веерного типа хорошо показала себя на рыхлых, мягких грунтах.

Недостаток — застревание ножей на неровном участке, из-за чего тормозится работа.

Веерная картофелекопалка

Транспортёрная

Составные части этой копалки — движущийся транспортёр и лепеха. Прежде чем копать картофель, нужно очистить участок от сорняков. Толстые стебли будут наматываться на движущиеся элементы и мешать работе устройства.

Копалка оснащена транспортёром и задними колёсами — грунтозацепами. Есть регулировка натяжения. При движении картофель перетряхивается, и грунт высыпается с платформы. Устройство присоединяется к мотоблоку зацепным элементом. Транспортёрная картофелекопалка для мотоблока не подходит для работы во влажном грунте.

Барабанная

Барабанный агрегат позволяет быстро выкапывать картошку на больших площадях. Составные элементы копалки:

• вращающийся барабан;
• лемех (нож);
• рама;
• колёса.

К раме с помощью шарнирного соединения крепится нож. Во время движения он подрезает пласт грунта вместе с клубнями. Барабан вращается, комки разбиваются, частицы почвы просыпаются сквозь прутья решётки. Картофель перемещается к краю барабана и падает на землю.

Барабанная картофелекопалка

Нож подрезает грунт на такой глубине, что захватывает весь картофель. Перемещаясь внутри барабана, клубни не повреждаются. Агрегат отличается высокой производительностью и позволяет убрать урожай почти без потерь.

Вибрационная

Опыт применения вибрационной копалки показывает, что качество уборки урожая по сравнению с простой веерной повышается на 10%.

Агрегат хорош ещё и тем, что им легко убрать с поля не только картофель, но и другие овощи:

• морковь;
• чеснок;
• свеклу;
• лук.

Вибрационную картофелекопалку для мотоблока и МТЗ изготавливают из запчастей от легковой машины. Используют карданный вал, ступицу переднего колеса и редуктор заднего моста. К металлической основе приваривают кронштейны, а к ним крепят подвижные элементы.

При работе мотоблока вал вращается, рычаг и шатун передают движение на вибростол. Кривошипно-шатунный механизм соединён с тягой, а лемех — с рамой и грохотом. Клубни скатываются и падают назад или вбок, в зависимости от того, куда наклонен вибростол.

Копатель используют на участке, очищенном от травы и ботвы, иначе крепления и решётка быстро забьются.

Вибрационная картофелекопалка для мотоблока

Конвейерная

Конвейерные картофелекопатели навешивают на мотоблоки и тяжёлую технику. Они имеют сложную конструкцию с большим количеством движущихся элементов. За один проход копалка захватывает 2 ряда, клубни после уборки чистые и целые, готовые к закладке в хранилище.

Специфика конструкции

Прежде чем приступать к сооружению копалки для мотоблока, нужно изучить её строение, понять принцип работы, подготовить материалы и инструменты. Все устройства для копки картошки функционируют по одному принципу: зубья врезаются в почву, подхватывают её вместе с картофелем и поднимают. Земля осыпается, а картофель перекатывается в бункер или падает на пашню.

Оптимальная толщина металла

Ножи и другие металлические детали изготавливают из стальных листов толщиной 8 мм. Допускаются и другие размеры, в зависимости от предполагаемой нагрузки.

Колёса для копалки

Колёса картофелекопателя делают подвижными. Подходят те, что остались от старых изделий, например, от садовой тачки. Хорошо, если они будут с широкими шинами: так механизму будет легче ехать по междурядьям.

Колёса могут быть резиновыми, в том числе с протектором, или металлическими. Первый вариант затруднит движение на влажном грунте, второй облегчает перемещение на твёрдой почве.

Шины с протектором универсальны — они подходят для всех типов почв.

Из стальных листов изготавливают ножи и другие металлические детали копалки

Способы соединения

Детали соединяют крепежом, электрической или газовой сваркой. Болтовые соединения предпочтительнее, потому что они дают возможность разобрать и снова собрать агрегат.

Как сделать самодельное приспособление своими руками

Сделать картофелекопалку для мотоблока своими руками сумеет даже начинающий мастер. Изготовление агрегата не требует значительных финансовых затрат. Агрегат получается простым, поэтому для его ремонта и обслуживания не потребуется привлекать специалистов.

Устройство для копки картофеля делают из гнутого металлического листа и прутьев. Детали сваривают и крепят к корпусу. Мотоблок перемещается, зубья выгребают картофель, а земля просыпается между прутьями.

Составляя чертёж для картофелекопалки своими руками, размеры и тип конструкции выбирают исходя из ширины междурядий и глубины посадки.

Необходимые инструменты и материалы

Мотоблок оснащают навесной картофелекопалкой собственноручного изготовления, если площадь участка измеряется в сотках, а не десятках гектаров. В промышленных масштабах уборку целесообразно проводить с применением покупного устройства.

Несложно сделать картофелекопалку своими руками

Материалы, инструменты и составляющие конструкции:

• стальные или железные прутки (арматура);
• швеллер;
• уголок;
• сталь толщиной 5-8 мм;
• лазерный уровень или угольник;
• пластины для крепежа;
• гайки, болты;
• дрель, гравёр;
• сварочный аппарат;
• болгарка;
• регулировочная тяга;
• подвесная система;
• рама;
• грунтозацепы (колёса).

Не обязательно покупать все детали — сделать картофелекопалку для мотоблока своими руками несложно из тех, что были в употреблении.

Из трубы прямоугольного или квадратного сечения изготавливают основу

Пошаговый процесс сборки и монтажа

Особенность отечественного климата такова, что во время уборки картофеля грунт бывает влажным. Простейшая копалка здесь не поможет — потребуется более эффективное устройство. Сборку выполняют в определённой последовательности.

Каркас

Основу изготавливают из трубы прямоугольного или квадратного сечения со сторонами 4 см или более. Опорные балки делают из 4-метровой металлической заготовки. Её разрезают на отрезки длиной 80 и 120 см, из которых сваривают прямоугольную раму. Углы соединяют газо- или электросваркой.

Тяги и их крепления

Перемычки приваривают к раме, но не посередине сторон, а на расстоянии четверти длины от края. С обратной стороны рамы вертикально приваривают опорные трубки, а к ним крепят основу для оси.

Для крепления используют гайки и болты, отверстия проделывают дрелью или гравёром. На ось устанавливают колёса.

Вертикальные стойки

Всего делают 3 вертикальных стойки с каждой стороны рамы. Первая — длиной 50 см, на расстоянии 5 см от края прямоугольника. Вторая имеет размер 40 см и отстоит от первого профиля на 40 см. Третья стойка — на расстоянии 40 см от второй, длиной 30 см. В результате получается убывающая лесенка.

Для того, чтобы агрегат не разрушился от сильных нагрузок, нужна жёсткость для стоек

Усиление жёсткости

Стойки усиливают полосой металла толщиной 0,5 мм. В нижней части элементы соединяют между собой под углом 45 градусов. Жёсткость для стоек нужна для того, чтобы агрегат не разрушился от сильных нагрузок.

Лемех или рало

Рало делают из металлического листа толщиной 0,3 мм. По чертежу вырезают лопасти, а к ним с помощью сварки присоединяют плуг. Чтобы лопасти лучше захватывали землю, нужно придать им выпуклую форму.

Изготовление скатной доски

Доска, по которой клубни будут скатываться, очищаясь от грунта, тоже входит в конструкцию агрегата. Чтобы не утяжелять конструкцию, скат делают из тонких металлических прутьев. Подойдёт арматура длиной 1,2 м и диаметром 1 см. Отрезки приваривают на расстоянии 4-5 см друг от друга.

Тяги для регулировки

Тяги не относятся к обязательным элементам, но они облегчают использование картофелекопалки для мотоблока на сыром и тяжёлом грунте. Как вариант, регулируемую конструкцию крепят к отдельной раме, а её присоединяют к основной. Крепления затягивают болтами и гайками.

Легкость передвижения по рядам зависит от ширины шин

Опорные колёса

Колёса — обязательная часть картофелекопалки. От ширины шин зависит легкость передвижения по рядам: узкие колёса при движении проваливаются в грунт, особенно если он сырой. Подойдут шины от садовой тачки или другого ненужного устройства.

Как копать и окучивать картошку мотоблоком

Чтобы окучивать или выкапывать картошку мотоблоком, применяют навесное оборудование. Техника небольшой мощности подходит для использования на дачных и приусадебных участках площадью от 1 сотки и даже менее.

Принцип работы всех самодельных картофелекопалок для мотоблока примерно одинаков:

• лемех врезается в почву;
• земля вместе с корнеплодами или клубнями поднимается в виде пласта;
• грунт осыпается, а картофель или другой овощ остаётся на поверхности или скатывается в бункер.

С пашни плоды убирают сразу после копки, иначе они позеленеют и будут непригодны в пищу. Средняя скорость уборки — 20 соток в час. Мотоблоком и окучивают, и пропалывают картофель. Суть окучивания в том, что землю приваливают к кустам с обеих сторон. Без этого клубни сформируются мелкими, уродливыми, и их будет мало.

Окучивать лучше всего вскоре после дождя, пока земля ещё не просохла. В процессе удаляются сорняки и погибает часть вредителей.

Преимущества механического окучивания по сравнению с ручным:

• быстрота;
• минимум трудозатрат;
• высокое качество обработки почвы.

Картофель удобно окучивать листерным или самодельным дисковым агрегатом. Регулировочный механизм позволяет настраивать окучник под разную ширину междурядий.

Посадки обрабатывают на малой скорости, продвигаясь ряд за рядом. Первый раз окучивают, когда ростки достигают 5-10 см в высоту, второй — по достижении 30-40 см.

Также полезно подвалить землю к кустам вечером, накануне возвратных заморозков.

Преимущества ручной картофелекопалки и как сделать своими руками

Уборка урожая — дело хлопотное и трудоемкое. Извлечение клубней картофеля и различных корнеплодов из земли вручную сопряжено с большими затратами физических усилий, что несколько омрачает радость от получения хорошего урожая.

Поэтому крупные фермеры и огородники-любители используют различные приспособления. На огромных площадях, где легко развернуться технике, применяют тракторы и моноблоки.

На небольших огородах проводят копку картофеля ручной самодельной копалкой.

Что такое картофелекопалка

Разные варианты этого устройства позволяют, разгружая одни части тела, нагружать другие, более сильные и выносливые. Это облегчает работу и повышает производительность. Практически все конструкции ручных картофелекопалок доступны для изготовления в домашних условиях.

Справка. При всем многообразии конструктивных решений ручных картофелекопалок практически все они основаны на двух ведущих принципах: вращательном и рычажном.

Виды устройства

Эти приспособления, основанные на рациональном использовании мускульной силы рук, ног и спины овощевода, бывают в виде:

• «американки» — комбинации штыковой лопаты с совковой;
• инструмента «Торнадо», основанного на вращательных действиях рук человека;
• поворотных вил, когда подобно рычагу основные усилия перекладывают с рук и спины человека на его ноги.

Внутри этих основных видов ручных картофелекопалок есть много модификаций, зависящих от конструкторских способностей огородника, его технических и материальных возможностей.

Описание

Ручная картофелекопалка в виде лопаты («американка») похожа на обычную штыковую лопату с той лишь разницей, что ее полотно несколько углублено наподобие совковой. В результате инструмент не только режет землю, но и захватывает своей поверхностью большой объем почвы с картофельными клубнями.

Справка. «Американки» отличаются креплением ручки, которая составляет с полотном меньший угол, чем у совковой лопаты, но не идет параллельно ему, как у штыковой. Такая конструкция наиболее рациональна именно при копке овощей.

Популярный у фермеров ручной картофелекопатель «Торнадо» не похож на лопату. Он представляет собой острый штырь на конце ручки, рядом с которым закреплены изогнутые длинные и острые зубья.

Штырь вонзается в землю, а горизонтальная Т-образная рукоятка с изогнутыми ручками поворачивается на 90°. Зубья уходят в почву и выносят на поверхность клубни.

При работе устройство позволяет не наклоняться и не напрягать поясницу.

Еще более востребованы у овощеводов различные модификации поворотных вил. Благодаря рычажному принципу они перераспределяют основные усилия при копке картофеля с рук и спины на ноги. Зубья устройства вонзают в землю и поднимают клубни на поверхность.

Алгоритм работы с помощью подобной картофелекопалки прост:

1. Инструмент вонзают в почву рядом с картофельным кустом.
2. Одной из ног давят на дугу, полностью заглубляя зубья в грунт.
3. Рукоятку справа или слева наклоняют как можно ниже.
4. Черенок возвращают в вертикальное положение.
5. Одной из ног давят на образовавшийся рычаг.
6. В результате вилы поднимаются вверх, извлекая из земли клубни. Грунт при этом осыпается между зубьями.

Кроме того, что такая картофелекопалка уменьшает нагрузку на руки и спину, она бережно относится и к самим овощам, поскольку подкапывает их сбоку и снизу.

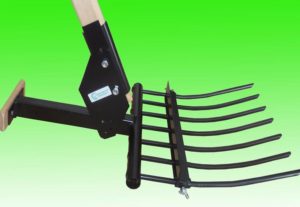

Картофелекопалка «Американка»

Интересное на сайте:

Инструкция для создания самодельной картофелесажалки

Как сделать двухрядную картофелесажалку самому

Как сделать картофелесажалку для минитрактора

Основные параметры

Параметры ручной картофелекопалки напрямую зависят от ее конструкции.

Наиболее простая из них, представляющая собой популярные поворотные вилы, имеет диапазон захвата 0,3 м и средний вес около 3 кг. Для ее изготовления используют высокопрочную сталь.

Зубья делают из металлических прутьев диаметром 15–20 мм круглого, квадратного или шестигранного сечения, черенок — из дерева.

Важно! Поскольку устройству, сделанному из металла и дерева, приходится часто соприкасаться с влажной почвой, хранят его в сухом помещении.

Преимущества и недостатки

К преимуществам ручных картофелекопалок относятся:

• повышение производительности труда;
• оптимизация и облегчение физических нагрузок;
• щадящее отношение к картофельным клубням при извлечении их из земли;
• возможность использования их для копки других корнеплодов, культивации почвы на огороде и в саду.

Существенный, но единственный недостаток подобных ручных устройств заключается в необходимости прилагать физические усилия.

Дополнительные функции

Приспособления для копки картофеля используют не только для сбора урожая, но и для посадки растений. Они подходят в качестве культиватора для рыхления почвы, избавления от сорняков и внесения в грунт удобрений.

Что лучше: «Торнадо» или «американка»

«Американка» — это усовершенствованная, но все же лопата, ей свойственны все недостатки обыкновенной штыковой лопаты. Они усугубляются большей нагрузкой, которая создается за счет углубления в полотне. Кроме напряжения рук, ног и спины, приходится постоянно наклоняться к земле, чтобы извлечь из земляного кома картофельные клубни.

От большинства этих недостатков избавлен ручной картофелекопатель «Торнадо». С ним не требуется наклоняться ни во время работы, ни для извлечения из грунта картофелин, поскольку почва удаляется через зубья.

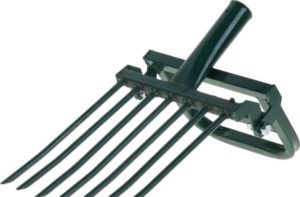

Картофелекопалка «Торнадо»

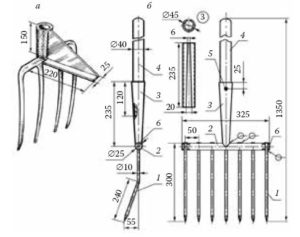

Как сделать картофелекопалку своими руками: пошаговая инструкция и чертеж

Мастеру, умеющему работать с металлом и имеющему сварочный аппарат, вполне доступно самостоятельное изготовление эффективной ручной картофелекопалки.

Конструкция устройства состоит из нескольких отдельных частей, которые собирают поочередно и затем соединяют вместе:

1. Изготавливают рыхлитель (см. чертеж ниже) из прута диаметром 12 мм и длиной 67,7 мм, к которому перпендикулярно через равные расстояния приваривают 8 прутьев такого же диаметра и длиной 280 мм. Сверху перпендикулярно присоединяют 2 уголка №25, укрепленные для жесткости диагонально приваренными прутьями аналогичного диаметра.
2. К трубе 28х25х3 мм и длиной 800 мм перпендикулярно приваривают предварительно заостренные и очищенные болгаркой от граней жесткости 9 кусков арматуры №12 длиной 280 мм каждый. С другой стороны несущей трубы присоединяют перпендикулярно стойки ручек из труб диаметром ¾ дюйма, длиной 1650 мм каждая. На высоте 1000 мм их изгибают на 30° по отношению к вертикали в сторону разрыхлителя, где между ними прикрепляют трубу такого же диаметра и длиной 400 мм. Верхние части ручек длиной по 200 мм отгибают под углом 90° в противоположные стороны.
3. Педаль делают из 2 отрезков труб 28х25х3 мм длиной по 150 мм. Их перпендикулярно присоединяют концами к трубе диаметром ¾ дюйма и длиной 400 мм. С других концов параллельно трубе приваривают отрезок арматуры №12 такой же длины. На расстоянии 200 мм от первого отрезка арматуры присоединяют параллельно ему еще один. Сверху на концах отрезков прямоугольных труб перпендикулярно прикрепляют отрезки таких же труб высотой по 80 мм каждая.
4. К бокам получившейся педали болтами прикрепляют рыхлитель.
5. Конструкцию крепят к остальной части картофелекопалки с помощью завесов, одни части которых приваривают к стойкам ручек, а вторые — к вертикальным отрезкам труб на педали.

Для изготовления этой эффективной ручной картофелекопалки своими руками ниже представлен чертеж:

Приспособления для копки картофеля своими руками — Справочник металлиста

«Еще никогда уборка картофеля не была такой легкой!» — заявляют продавцы очередной придумки. Сейчас самое время разобраться в многочисленных новинках инженерной мысли.

Но оговоримся сразу, техники или устройства, заставляющего ваш урожай выскакивать из грядок, не прилагая никаких своих усилий, еще не изобрели.

Вам лишь остается определиться с оптимальным для вас способом.

Копка картофеля вилами и лопатой

О простой лопате можно лишь напомнить. Это своеобразное колесо, которое изобретено очень давно и является по сути прообразом для нижеследующих приспособлений.

Одна из вариаций — штыковая остроконечная лопата (фото 1) с металлическим ковшом 210х280 мм, с четырьмя овальными отверстиями. Стоит она около 120 рублей, но жизнь копающим картофель упрощает мало.

— Хотя производители и продавцы уверяют, что отверстия облегчают конструкцию и не позволяют почве налипать на полотно при работе, на практике это происходит очень редко. Только если песок копать… Да и гнется она, — с немалым скепсисом рассуждает садовод Дмитрий Андреевич Кравцов.

Тем не менее скажем о плюсе – из-за отверстий лопата, конечно, легче.

А вот свое приспособление – лопату с малым трением «Козьма» (фото 2) пенсионерка и садовод Тамара Николаевна Кулагина хвалит:

— Она легкая и прочная. Да и почва проваливается через отверстия, как через сито.

Действительно, это практически прочные вилы с наваренным наконечником. Но цена ее уже за 600 рублей.

— Ставите ее рядом с кустом картофеля, утапливайте зубья в землю и нажимаете ногой на верхнюю дугу. Вилы поднимают плоды картофеля на поверхность, при этом земля, естественно, осыпается вниз, оставляя на вилах только картофель, — делится опытом садовод Валентин Дмитриевич Звонарев.

Кроме того, это приспособление не режет и не портит клубни и корнеплоды, потому что вилы подходят под них сбоку и снизу. Такжес помощью картофелекопалки можно легко и просто убирать и другие корнеплоды.

Однако все эти вариации подходят для тех садоводов, кто не в силах выложить кругленькую сумму за дачные новинки, а состояние здоровье не позволяет заниматься тяжелым физическим трудом.

Копка картофеля мотокультиватором

Если же вы готовы потратиться на механизацию процесса копки картофеля, то ваши требования вполне может удовлетворить мотокультиватор.

Марок и производителей этой техники не так уж много. В основном используются Pubert и «Тарпан».

Соотношение плюсов и минусов разнообразных мотокультиваторов в мнениях садоводов составляет примерно 50 на 50. Но споры идут ожесточенные.

Несомненно, главный выигрыш в использовании этого приспособления – время.

— 20 соток картофеля мы втроем прошли за 1,5 дня. При копке картошки лопатой основная нагрузка на поясницу — кто испытывал, тот знает. Здесь нагрузка на весь организм в целом, мероприятие не так утомляет, — рассказывает садовод Николай Алексеевич Попов.

Около 70% картофеля при использовании мотокультиватора выкапывается сразу. Примерно 15% урожая можно собрать после прохода техники.

Это подтверждают и другие садоводы. Общее мнение сводится к тому, что картофеля после механизированного процесса остается не больше, чем при выкапывании лопатой. Глубину вхождения техники в почву можно регулировать.

Наиболее эффективно приспособление, если картофель сажать им же и в траншеи.

Особых усилий при прохождении ваших соток для того, чтобы толкать, не надо, но если попадаются довольно крупные клубни, просто сделайте шаг назад и пройдите заново.

Как правило, в комплект мини-культиватора входят: окучиватель (он же для проделывания траншей), плоскорез, это приспособление и маркер для посадки лука, чеснока и моркови, а также многого другого. Реальная ширина этого приспособления в различных вариациях около 35 см.

Минусы мотокультиватора

Во-первых, это, конечно же, стоимость приспособления – от 5 тыс. руб. К тому же для некоторых дачников и огородников такая техника кажется огнеопасной и громоздкой.

— Штатные грунтозацепы даже с предварительно наваренными удлиненными пластинами абсолютно не помогают, так как идут по междурядьям, редуктор садится на гребень.

А дополнительный груз 15 кг, навешенный на передок, только усугубляет дело. Вышел из положения только когда запряг братца тащить мотоблок на веревке спереди.

В общем, цирк, — недовольно вспоминает печальный опыт копки картофеля садовод Валерий Петрович Головин.

Вторит нашему собеседнику и дачник Константин Юрьевич Субботин:

— В прошлом году я со своим Pubert-ом намучился при копке. Грунтозацепы диаметром 30 см по кругу низковаты. Когда рядок между ними пропускаешь, то редуктор в него упирается. Вся конструкция небольшого веса зарывалась на одном месте. Приходилось штурмовать землю с разбега.

А в этом году взял два колеса от мотоцикла «Урал», наварил на обод железяки, крепление под ось, в общем грунтозацепы большего диаметра сделал. Вот на этих грунтозацепах по предварительно обкошенному полю картошку и выкапывал.

Земля была сухая, клубни выворачивало хорошо, и земля практически не остается.

Обобщая высказывания садоводов и огородников, оставшихся недовольными чудо-техникой, можно резюмировать следующее.

Основное назначение подобных приспособлений все же — культивирование почвы.

Подготовила Анастасия Александрова.

Ручная удобная картофелекопалка для легкого труда огородника

Незаменимое приспособление для выкапывания корнеплодов — ручная картофелекопалка. Это самый удобный и легкий, чаще разборный инструмент. Такую лопату огородники назвали «американкой». Она сродни штыковой лопате, но слегка вогнутая (подобно совковому аналогу).

Однако ее ручка закреплена под меньшим углом. Такое совмещение остроты штыкового инструмента и вогнутости совка с удобным углом для ручки облегчает труд. Урожай выкапывается быстро и не повреждается.

Кстати, данным инструментом, но с коротким черенком удобнее копать глубокие узкие ямы и вычищать из них землю.

Универсальный инструмент

Данная копалка также облегчит перекопку или рыхление почвы, кроме первичной обработки целины. Собрать ее помогут чертежи. Эти поворотные вилы захватят сразу 30 см грядки.

А пользоваться ими просто: рядом с картофельным кустом надо вонзить в землю зубья; затем ногой нажать на нижнюю дугу. Тогда зубья направятся вверх и поднимут картофель, причем без земли, которая осыпается между ними.

Эта копалка не травмирует клубни, ведь подкапывает их снизу и сбоку. (Фото 1)

Приспособление прикрепляют к ручке любых картофельных вил, напоминающих гребенку. Причем 2 вертикальные стойки скреплены с нижней поперечиной, а верхняя поперечина вращается свободно в хомутах. И шплинты удерживают ее в таких своеобразных подшипниках.

Фото 1. Использование картофелекопалки.

Полезное устройство получилось и на основе культиватора. Это универсальная альтернатива лопате. Этот инструмент ставят в почву вертикально, т.е.

параллельно самому кусту картофеля. Внизу этого приспособления есть зубья, которые при его повороте выворачивают наружу картофельные клубни полностью.

У данного инструмента вес небольшой, поэтому его использовать легко.

Достоинства уникальной конструкции универсальной лопаты (фото 2) и одновременно рыхлителя плюс картофелекопателя таковы:

• глубокая обработка грядки без оборота пласта;
• максимальная производительность труда;
• минимум физических усилий при выкапывании картофеля либо обработке пласта;
• изготавливается данная картофелекопалка своими руками.

Фото 2. Устройство картофелесажалки.

Огород этими вилами копают вдоль, а не поперек. Берут их двумя вытянутыми руками за край верхней планки и наступают на подножку, которая легко утопает в земле.

Далее отступают назад 2 шага и лопату переводят в почти горизонтальное положение. Потом шагают вперед и оттаскивают ее на 30 см назад. После этого снова инструмент вертикально вгоняют в землю — т.е.

повторяют цикл, пока ряд не закончится, затем обрабатывают следующий ряд. Однако инструмент достаточно тяжелый.

Лопата «Пахарь»

Сейчас выпускается 2 модификации ручного культиватора «Пахарь». Самая покупаемая модель весом 4,5 кг и шириной рамы с 5 зубьями — 350 мм. Длина же этой рамы — 780 мм. А вот черенок покупают отдельно.

Фото 3. Чудо-лопата «Пахарь».

Механизм инструмента «Пахарь» прост, но эффективен. Поднятие почвы осуществляется как рычагом. Причем основная нагрузка здесь на ноги: ими при работе вдавливают вилы в землю.

Поднимают грунт усилием рук — именно это разгружает спину. Поэтому пожилые овощеводы с болями в спине предпочитают исключительно эту модель. Принцип работы подскажут чертежи. (Фото 3) Здесь 2 встречные вилы скрещиваются и разрыхляют почву, не переворачивая ее.

Глубина такого рыхления оптимальна — до 20 см.

Обычно вдавливают копалку нажатием на рабочие нижние вилы. Тогда зубья уходят в грунт не только усилием ног, но больше — весом тела, когда корпус наклоняется вперед. Этот рабочий режим почти не утомляет и тазобедренный сустав.

Картофелекопалка своими руками — оборудование, материалы, порядок изготовления

Быстрый сбор урожая важен не только для фермеров, но и для хозяев приусадебных участков. Копка картофеля за один-два дня особенно актуальна в холодную, дождливую осень, когда трудно выбрать погожий день для выхода на поля. Ускорить работу поможет картофелекопалка, своими руками можно сделать простой и эффективный агрегат, по производительности не уступающий заводским аналогам.

Виды картофелекопалок

Картофелекопалки используют на рыхлых и средне уплотненных грунтах. Агрегаты для копки картофеля различаются:

• размерами;
• особенностями конструкции;
• шириной рабочей полосы;
• требованиями к очистке поля от сорняков;
• способами очистки клубней от земли.

Своими руками мастера делают картофелекопалки нескольких видов. Наиболее популярны веерные и грохотные агрегаты. Более опытные мастера делают транспортерные и барабанные копалки для картофеля.

Картофельные ряды на полях, обрабатываемые с помощью тракторов и мотоблоков, должны быть ровными. Между рядами оставляют достаточно места для движения колес сельскохозяйственных машин.

Веерная картофелекопалка для мотоблока

Веерная картофелекопалка имеет несколько названий. Ее также называют стрельчатой копалкой и лапой. Производители сельхозтехники называют эту модель «Дельфин» из-за характерной формы плуга (лемеха). Агрегат прост по конструкции и хорошо извлекает клубни из земли.

• Копалку прицепляют к мотоблоку.
• Лемех острым концом взрыхляет землю.
• Картофель извлекается из земли, попадает на наклонную поверхность лемеха и продвигается на металлические прутья.
• Земля отделяется от клубней и сыплется на пашню сквозь прутья.
• Картофель, продвигаясь вверх по приподнятым прутьям, падает на землю, где его можно собрать.

Копка веерной копалкой допускает наличие на поле редкого и невысокого сорняка. Картофельную ботву перед уборкой урожая скашивают.

Делаем веерную картофелекопалку своими руками

Для работы понадобится болгарка, сварочный аппарат, дрель и сверла по металлу, болты. Также понадобятся материалы:

• листовая сталь толщиной 3-4 мм для изготовления ножа (лемеха);
• болты диаметром 10-12 или более мм;
• стальной профиль прямоугольного сечения или толстый стальной лист для изготовления стойки-держателя и кронштейна.
• круглый стальной прут или арматура (не рифленая) диаметром 8-10 мм.

Кроме этого, понадобится мерная лента, карандаш для черчения по металлу. Порядок работы по изготовлению веерной картофелекопалки:

• В средней части лемеха сверлят два отверстия для крепления к стойке.
• К расширенной части ножа (слева и справа от выпуклой части) приваривают куски стальных прутов (так, чтобы они расходились вверх и в стороны «веером»). Длина прутов — 47-50 см. Иногда прутья гнут в виде маршевой ступеньки.
• К лемеху болтами крепят стойку-держатель. Высота стойки зависит от конструкции мотоблока. Стойку-держатель можно приварить непосредственно к плугу, не используя болты.
• К верхней части стойки приваривают кронштейн с заранее просверленными отверстиями (для соединения картофелекопалки с мотоблоком).
• Для прочности конструкции нижнюю часть лемеха, направленную к земле, усиливают приваренной полоской металла.

Преимуществом веерной картофелекопалки перед другими агрегатами является ее надежность. Этот агрегат может использоваться не один год. В нем нет вращающихся частей, которые при больших нагрузках приходят в негодность. Подкапывание картофеля осуществляется быстро и качественно.

К недостаткам агрегата относят небольшую ширину вскопанной полосы (20-25 см), из-за чего потери урожая достигают 20 %. Нож веерной картофелекопалки повреждает часть клубней, из-за чего они становятся непригодными для длительного хранения и продажи.

Грохотная картофелекопалка

Этот агрегат для копки картофеля также называют вибрационной картофелекопалкой, копалкой-трясучкой. Грохотная картофелекопалка состоит из трех частей — ножа, движущейся решетки с механизмами, обеспечивающими ее вибрацию, и металлического каркаса (рамы).

Картофелекопалка изготавливается в течение нескольких часов, работа требует опыта и навыка работы с сельхозтехникой. Для изготовления агрегата понадобятся:

• болгарка;
• сварочный аппарат;
• дрель, сверла по металлу;
• металлический профиль со стороной квадрата 2,5 см;
• стальной лист толщиной 3-5 мм;
• проволока стальная диаметром 8 мм (или арматура не рифленая того же диаметра);
• колеса;
• болты, шарниры, рычаги, эксцентрик, мерная лента, расходные материалы.

Также понадобится линейка и карандаш для разметки. Порядок работы при изготовлении грохотной картофелекопалки:

• отмеряют и нарезают металлический профиль для рамы (каркаса);
• сваривают каркас;
• в нижней части каркаса приваривают стойки для колес;
• внутри каркаса приваривают держатели для шарниров, на которые будет подвешиваться грохот;
• приваривают к каркасу кронштейны для установки редуктора и механизмов, которые будут создавать в агрегате возвратно-поступательные движения (вибрацию);
• из металлических прутьев сваривают короб-просеиватель (грохот);
• грохот на шарнирах подвешивают внутри каркаса;
• на кронштейны крепят редуктор, другое оборудование для создания вибрации, соединяют их с грохотом. При работе вращение вала мотоблока передается через механизмы (рычаг и шатун) на грохот, колебания создают вращение эксцентрика;
• из стального листа вырезается и изгибается до нужной формы нож картофелекопалки;
• нож-лемех на шарнирах крепится к нижней части рамы и грохоту;
• на агрегат надевают и закрепляют колеса.

Лемех-нож для гравитационной картофелекопалки делают разной формы. Он может быть согнутым и заостренным, выпуклым и вогнутым. Копка картофеля происходит следующим образом:

• Лемех заглубляется в грунт и срезает его вместе с клубнями.
• Нож постоянно колеблется в соответствии с колебаниями грохота, срезает грунт с картофелем и немного подкидывает клубни вверх, в грохот. Грохот совершает вибрационные, возвратно-поступательные движения в раме.
• Очищенные клубни скатываются с решетки и падают на пашню за картофелекопалкой (или сбоку от полосы, в зависимости от конструкции агрегата).

Вибрационная картофелекопалка используется для уборки картофеля на больших площадях. Этот агрегат имеет ряд достоинств:

• Захват полосы составляет 38-40 см.
• Глубина проникновения ножа в почву — 20-25 см.
• Потеря урожая составляет, в зависимости от сорта картофеля и сыпучести грунта, от 2 до 10%.
• Вибрационная картофелекопалка имеет и ряд недостатков. Они обусловлены особенностями конструкции.
• Вибрации грохота-просеивателя передаются на рычаги управления мотоблоком, что делает длительную работу утомительной.

При копке участок нужно полностью очищать от сорняков и картофельной ботвы. В противном случае трава и ботва будут набиваться под решетку грохота и в крепления колес.

В улучшенных картофелекопалках грохотного типа вибрацию гасят, устанавливая два эксцентрика вместо одного.

Транспортерная картофелекопалка

Транспортерные (конвейерные) картофелекопалки делают как большими, так и совсем миниатюрными. Картофельные клубни и грунт взрыхляют ножом-плугом. Срезанный материал поступает на движущуюся ленту и сепарируется.

Лента представляет собой решетку из металлических прутьев или трубок, расположенных параллельно друг другу. Они закреплены в подвижном ободе конвейера (цепи). Транспортерную ленту также изготавливают из стальной сетки и резины на тканевой основе. Грунт просыпается вниз через решетку или отверстия, картофель перемещается на пашню, либо в приемный бункер.

Движение транспортера осуществляется при передаче крутящего момента от вала мотоблока (трактора) через редуктор, цепи, зубчатые передачи.

Копалка с транспортерной лентой имеет широкий нож, который подрезает почву на 10-18 см. Поэтому потери урожая при ее использовании составляют не более 2-5%. Нож вырезается из толстого стального листа и крепится к раме на тяги и болты.

Существует множество конструкций транспортерных картофелекопалок, каждый мастер вносит в изделия новые элементы и усовершенствования. Процесс создания конвейерной копалки включает следующие шаги.

• Сварка рамы (каркаса) из стального профиля квадратного сечения и уголков.
• Изготовление из листовой стали ножа-лемеха.
• Установка в каркас валиков или колес для транспортерной ленты.
• Сборка конвейерной ленты из цепи, стальных прутьев, другого материала.
• Монтаж кронштейнов и креплений для редуктора и зубчатой передачи.
• Установка в каркас транспортерной ленты и механизмов.
• Установка на каркас ножа (лемеха) и колес.

Картофелекопалка барабанного типа

Картофелекопалки с барабаном хорошо показали себя при сборе урожая на больших площадях. Этот агрегат состоит из трех частей:

• рамы с колесами;
• ножа (лемеха);
• вращающегося барабана, сделанного из стальных прутьев.

Нож крепится к раме на шарнирах. Он подрезает грунт, который вместе с клубнями поступает в барабан. При вращении барабана комки почвы разбиваются и земля через решетку просыпается вниз. Картофель перемещается к торцу барабана и выпадает на пашню.

Барабан через зубчатые передачи, цепи и редуктор соединен с валом трактора, откуда на него передается крутящий момент. Широкий нож глубоко подсекает грунт, что снижает потери урожая до минимума, а прохождение клубней по полости барабана не наносит им повреждений. Этот агрегат оправдывает затраты и время на его изготовление высокой производительностью.

Какая картофелекопалка лучше?

Если не хочется тратить деньги на покупку картофелекопалки заводского производства, можно сделать этот агрегат самостоятельно. Для небольших участков достаточно сделать простую веерную копалку. Если картофель ежегодно выращивается на больших площадях, не только для себя, но и на продажу, лучше выбрать грохотную либо транспортерную картофелекопалку.

Механические устройства для копки картофеля позволяют быстро собрать урожай и очистить его от земли. В то же время, при механизированной уборке всегда будут потери урожая, так как стальной лемех не извлекает клубни из разросшихся в стороны картофельных кустов. Картофелекопалки не выкапывают клубни, сидящие глубоко в грунте. Такое случается, если земля слишком рыхлая и плодородная.

-обзор картофелекопалки в деле
