Расчет сварочного трансформатора на тороидальном сердечнике

Расчет сварочного трансформатора на тороидальном сердечнике — Станки, сварка, металлообработка

Трансформатор является главным узлом сварочного аппарата независимо от его конструкции. При самостоятельном изготовлении этого элемента возникает много вопросов: Как выбрать форму магнитопровода? Какой требуется намоточный провод? Как сделать расчет необходимого количества витков?

Тороидальный трансформатор имеет ряд преимуществ перед трансформаторами другого типа:

Равномерное распределение обмоток;
Снижение массы на 20…30 % при сохранении мощности;
Сниженные токи Х.Х. в 10…20 раз;
Высокий К.П.Д;
Уменьшение полей рассеяния;
Низкий уровень шума.

Если приложить определенные усилия для создания тороидального трансформатора своими руками, то можно получить свой уникальный набор характеристик устройства, которое удовлетворит все потребности при работе со сваркой. И даже более того – можно учесть текущие реалии нашей действительности такие как, например пониженное напряжение в сети вашего дома.

Используя формулы и методы, приведенные в нашей статье, вы получите практическое пособие по расчету сварочного трансформатора на тороидальном сердечнике.

Методика расчета — пошаговая инструкция

Сам же расчет тороидального трансформатора разделяется на две части:

Непосредственно рассчитать мощность тороидального сердечника, чтобы ее определить вы можете получить, при наличии у вас конкретного сердечника, или заданной мощности, то определить размеры будущего трансформатора.
Расчет собственно электрической части, которая включает в себя количество витков в обмотках, а также какое сечение будет применяться в обмотках и материал провода.

Расчет сердечника

Его мы произведем по формуле, которая уже включает в себя константы, для упрощения понимания его результатов. Дальше останется подставить в ниже приведенную формулу только переменные значения, а именно:

«P=1,9*Sc*So», где:

P — это мощность, которую возможно получить, применяя сердечник с таким габаритными размерами
1,9 — результат математических действий над всеми константами для данного вида трансформаторов
Sc- площадь сердечника, единица измерения сантиметры квадратные
So – площадь отверстия в теле сердечника, в «кв. см.»

Формулы расчета площади сечения тороидального сердечника

Если сделанный трансформатор будет иметь основное назначение – сварка, то размеры его сердечника должны быть адекватными, иначе полученной мощности устройства будет не достаточно для выполнения своих функций. Для примера возьмем следующие значения и применив калькулятор вычислим.
«P=1,9*70*70=9310 Ватт»

Определим количество витков первичной обмотки

В первую очередь рассмотрим расчет с единой первичной обмоткой, без регулировки. Для этого сначала выясним, сколько витков обмотки должен иметь тороидальный трансформатор для получения 1 вольта напряжения. Применим следующую формулу.
К=35/ Sc, где:

K — количество витков на 1 вольт напряжения.
35 – это константа, которая одинакова для всех типов тороидальных сердечников.
Sc- площадь сердечника, единица измерения сантиметры квадратные.

Таким образом, если у нас имеется сердечник площадью 70 «кв. см.», то подставив значения в формулу, получим следующую ситуацию.
«K=35/70=0,5» витка на каждый вольт, и соответственно объём первичной обмотки узнаем, применив соответствующую формулу.
«W1=U1*K», где:

W1- количество витков в первой обмотке.
U1 – необходимое напряжение в этой точке.
K — количество витков на 1 вольт напряжения.

«W1=220*0,5=110» – витков.С учетом того, что мы проводим вычисления для сварочного трансформатора, то примем за рабочее напряжение вторичной равное 35 вольт, тогда исходя из аналогичной формулы, получим.

«W2=35*0,5=17,5» – витков.

Расчет сечения применяемых проводов

Чтобы рассчитать необходимые сечения нужно понять какой ток будет через них протекать, это единственный параметр который влияет на толщину используемого материала, итак, вычисление величины тока в обмотках трансформатора:
«I пер.=9310 Ватт/220 Вольт=42.3 Ампера»С вторичной обмоткой несколько сложнее, все должно опираться на напряжение дуги и ток сварки.

«I свар.=(29 Вольт-14)/0.05=300 Ампер», где 29 вольт среднее значение дуги сварки. Теперь проверяем, возможна ли такая мощность у нашего устройства 300 Ампер*29 Вольт=8700 Ватт.

Рекомендуем! Контактная сварка из микроволновки своими руками

Это значение вполне укладывается в мощность, которой обладает тороидальный трансформатор, рассчитываемый нами, поэтому 300 Ампер, считаем током вторичной обмотки. Проведя эти нехитрые вычисления, для которых даже не всегда нужен калькулятор, можно перейти к определению сечения проводов и их материала.

Из руководящих документов таких как, например «ПУЭ», известно, что для продолжительной работы требуется 1 квадратный миллиметр сечения меди на каждые 5 ампер тока, а при использовании алюминия 2 ампера.
Исходя из этих данных, вычисляем сечение проводов в устройстве для меди:

Первичная обмотка=42,3/5=8,46 кв. мм, ближайший стандарт сечения это 10.
Вторичная обмотка=300/5=60 кв. мм, выбираем следующее по стандарту сечение в сторону увеличения это 70.

Применяем условие продолжительности нагрузки 40 процентов, так как никто не работает все время под нагрузкой. В этом случае сечение можно уменьшить в два раза, тогда получаем:

8,46/2=4,23 ближайший стандарт сечения -6 кв. мм.
60/2=30 следующий стандарт 35 кв. мм.

Как упростить задачу по намотке витков на сердечник

Зная как создать трансформатор во всех подробностях и всеми данными, остается перейти к практической работе, но намотка витков представляет собой достаточно трудоемкий процесс, требующий особой концентрации внимания. Правильность намотки также имеет значение и напрямую влияет на характеристики устройства, которое в итоге получится.

Но для таких случаев в помощь людям существует специальное устройство, станок для намотки тороидальных трансформаторов, цена такого приспособления не высока, но купить его не просто, поэтому на рынке часто встречаются самодельные устройства, и если почитать соответствующую литературу, то можно попробовать сделать этот станок самому.

Рассчитать тороидальный трансформатор: принцип работы, сечение сердечника, преимущества эксплуатации

Высококачественные трансформаторы широко используются в различных отраслях.

Многие мастера ценят такие агрегаты за то, что они достаточно компактны и легки, а вот коэффициент полезного действия находится на высоком уровне.

Такие характеристики особенно важны в сварочных аппаратах и стабилизаторах напряжения. Но чтобы такой агрегат исправно работал, нужно правильно рассчитать тороидальный трансформатор.

Современные производители занимаются промышленным изготовлением нескольких разновидностей магнитопроводов для трансформаторов — броневого, стержневого, тороидального.

Если сравнивать их эксплуатационные характеристики и сферы использования, то более эффективным можно считать последний вариант.

Всё дело в том, что такое устройство обладает исключительно положительными параметрами, благодаря чему активно применяется в современной промышленности.

Высокая производительность и длительный эксплуатационный срок повлияли на то, что сейчас тороидальный трансформатор является базовым элементом в осветительной технике, стабилизаторах напряжения, источниках бесперебойного питания, радиотехнике, а также медицинском и диагностическом оборудовании.

Сами производители утверждают, что такой агрегат представлен в виде однофазной установки, которая может как понижать, так и повышать мощность. Для качественной эксплуатации трансформатор оборудован мощным сердечником с двумя и более обмотками. Но принцип его эксплуатации ничем не отличается от тех моделей, которые оснащены броневой или стержневой намоткой.

В независимости от эксплуатационных характеристик, трансформатор — это устройство, главная задача которого основана на преобразовании электроэнергии из одной величины в другую. Однако даже самые минимальные изменения в конструктивном исполнении могут существенно изменить итоговые размеры и вес электрической установки. Благодаря этому, технико-экономические параметры будут только возрастать.

Основные преимущества

У такого трансформатора магнитопровод имеет форму тороида, иными словами — все кольца отличаются прямоугольным сечением. Уникальные эксплуатационные характеристики высоко ценятся как в бытовых, так и промышленных сферах. Помимо этого, тороидальный агрегат имеет ряд дополнительных преимуществ в отличие от стандартных стержневых и бронированных моделей:

У мастеров появилась отличная возможность использовать для сердечника сталь с повышенной магнитной проницаемостью (Э-370, 340).
Известно, что итоговый поток рассеяния в идеальной тороидальной катушке должен быть равен нулю. В таком трансформаторе этот показатель имеет некоторую конечную величину. Но такие потоки рассеяния не такие уж и большие, как у обычных моделей, поэтому внешние магнитные поля не влияют на слаженную работу трансформатора.
В сердечнике полностью отсутствуют зазоры и стыки.
Мастер может смело использовать структурные свойства сердечника, так как в тороидальном агрегате направление магнитного поля полностью совпадает с прокатом ленты.

Все вышеперечисленные преимущества позволяют добиться высоких экономических и электрических показателей. За счёт этого существенно возрастает производительность оборудования:

Существенно уменьшается общее количество витков, которые используются для получения величины индуктивной первичной обмотки. Такой эффект достигается благодаря использованию сталей с высокой магнитной проницаемостью. В отдельных конструкциях мастерам удалось снизить итоговый расход меди на 25%.
Полное отсутствие зазоров и наличие высоколегированной стали является причиной того, что в сердечнике трансформатора достигается более высокая индукция. Это функциональное преимущество совершенно не влияет на коэффициент нелинейных искажений. В результате мастеру удаётся повысить Bmax в два раза, что считается невозможным в броневых трансформаторах. В итоге снижается итоговый вес и объём рабочего сердечника.
Равномерная частотная характеристика каскад достигается за счёт небольшой величины индуктивности рассеяния. Наличие минимальных искажений по вине переходных процессов позволяет использовать довольно глубокую обратную связь отрицательного типа.

Расчет сварочного трансформатора на тороидальном сердечнике — Справочник металлиста

Расчет сварочного трансформатора на тороидальном сердечнике

По сравнению с обычными конструкциями тороидальные трансформаторы имеют ряд существенных преимуществ. При незначительных размерах и массе, они обладают значительно большим коэффициентом полезного действия.

Поэтому данные устройства нашли широкое применение в сварочных аппаратах и стабилизаторах напряжения. Большое значение имеет правильный расчет тороидального трансформатора, применительно к конкретным условиям эксплуатации.

Существуют различные способы расчетов, позволяющие получить результаты с разной степенью точности. Чаще всего для расчетов используются таблицы.

Определение основных параметров

Перед началом расчетов необходимо определиться с основными параметрами трансформатора. В первую очередь это касается типа проводов и количества витков, от которых зависит общая длина проводника. Далее нужно сделать правильный выбор сечения, влияющего на показатели выходного тока и мощность устройства.

Следует учитывать и тот фактор, что при небольшом количестве витков, первичная обмотка будет нагреваться. Точно такая же ситуация возникает, когда мощность потребителей, включаемых во вторичную обмотку, превышает мощность, отдаваемую трансформатором. В результате перегрева снижается надежность устройства, иногда может произойти воспламенение трансформатора.

В качестве примера приводится таблица, с помощью которой можно рассчитать тороидальный трансформатор, работающий при частоте сети 50 Гц.

Сердечники устройств могут быть изготовлены из холоднокатаной стали марок Э310-330, толщиной от 0,35 до 0,5 мм. Может применяться и обычная сталь, марок Э340-360, где толщина ленты будет в пределах от 0,05 до 0,1 мм.

Условные обозначения в таблице соответствуют:

Pг – габаритная мощность трансформатора;
ω1 – количество витков на 1 вольт для стали Э310, Э320, Э330;
ω2 – количество витков на 1 вольт для стали Э340, Э350, Э360;
S – сечение сердечника;
∆ – значение допустимой плотности тока в обмотках;
ŋ – КПД трансформатора.

При наматывании тороидальной катушки используется только наружная и межобмоточная изоляция. Несмотря на ровную укладку обмоточных проводов, толщина намотки по внутреннему диаметру обязательно увеличивается вследствие разницы между наружным и внутренним диаметром сердечника.

Поэтому рекомендуется использовать проводники, изоляция которых обладает повышенной механической и электрической прочностью, например, марки ПЭЛШО и ПЭШО, а в некоторых случаях – ПЭВ-2.

Для наружной и межобмоточной изоляции чаще всего применяется батистовая лента, лакоткань ЛШСС, толщиной 0,06-0,12 мм, а также триацетатная или фторопластовая пленка, толщиной 0,01-0,02 мм.

Формулы для расчета тороидального трансформатора

Основными параметрами для расчета тороидального трансформатора служат напряжение сети питания (Uc), равное 220 В, значение выходного напряжения (Uн) – 24 В, токовая нагрузка (Iн) – 1,8 А. Для определения мощности вторичной обмотки существует формула: Р = Uн х Iн = 24 х 1,8 = 43,2 Вт.

Далее определяется габаритная мощность трансформаторного устройства по формуле:

Величина коэффициента полезного действия и прочие данные, необходимые для расчетов, выбираются из таблицы, в соответствующей графе и ряде под конкретную габаритную мощность.

Следующим этапом будет расчет площади сечения сердечника по формуле:

Выбор размеров сердечника осуществляется следующим образом:

Ближайшим типом сердечника со стандартными параметрами будет ОЛ50/80-40, с площадью сечения S = 60 мм2, которая должна быть не менее расчетной. Внутренний диаметр сердечника определяется в соответствии с условием, что dc имеет значение большее или равное dc’:

Если в качестве примера взять сердечник, изготовленный из стали Э320, то в этом случае количество витков на один вольт будет определяться по формуле:

Теперь необходимо определить количество витков в первичной и вторичной обмотках:

Поскольку в любом тороиде рассеивание магнитного потока совсем незначительное, падение напряжения в обмотках возможно определить только по их активному сопротивлению.

В результате, значение относительной величины падения напряжения в обмотках тороидального трансформатора будет намного меньше, чем в обычных трансформаторах.

В связи с этим, потери на сопротивлении вторичной обмотки компенсируются увеличением количества витков примерно на 3%. Расчет будет выглядеть следующим образом: W1-2=133 х 1,03=137 витков.

Диаметры обмоточных проводов можно определить по формуле:

Здесь I1 является током первичной обмотки, определяемый по собственной формуле: I1=1,1 (P2/Uc)=1,1 (48/220)=0,24A

Диаметр провода выбирается по ближайшему значению в сторону увеличения, что будет составлять 0,31 мм.

Трансформаторы, изготовленные по расчетам с помощью таблицы, прошли успешные испытания при постоянной максимальной нагрузке, воздействующей на протяжении нескольких часов. Таким образом, расчет тороидального трансформатора позволяет получить точные результаты, подтвержденные на практике. С помощью этой методики можно определить необходимые параметры для любого устройства.

Расчет трансформатора с тороидальным магнитопроводом :: АвтоМотоГараж

Возникла необходимость в мощном блоке питания. В моём случае имеются два магнитопровода броневой-ленточный и тороидальный. Броневой тип: ШЛ32х50(72х18). Тороидальный тип: ОЛ70/110-60.

ИСХОДНЫЕ ДАННЫЕ для расчёта трансформатора с тороидальным магнитопроводом:

напряжение первичной обмотки, U1 = 220 В;
напряжение вторичной обмотки, U2 = 36 В;
ток вторичной обмотки, l2 = 4 А;
внешний диаметр сердечника, D = 110 мм;
внутренний диаметр сердечника, d = 68 мм;
высота сердечника, h = 60 мм.

Расчет трансформатора с магнитопроводом типа ШЛ32х50(72х18) показал, что выдать напряжение 36 вольт с силой тока 4 ампера сам сердечник в состоянии, но намотать вторичную обмотку возможно не получится, из-за недостаточной площади окна.

Приступаем к расчёту трансформатора с магнитопроводом типа ОЛ70/110-60.

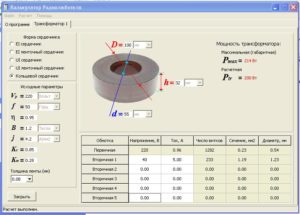

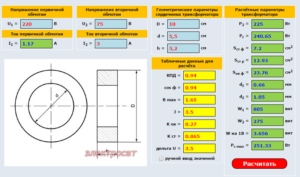

Программный (он-лайн) расчет, позволит налету экспериментировать с параметрами и сократить время на разработку. Также можно рассчитать и по формулам, они приведены ниже.

Описание вводимых и расчётных полей программы: поле светло-голубого цвета – исходные данные для расчёта, поле жёлтого цвета – данные выбранные автоматически из таблиц, в случае установки флажка для корректировки этих значений, поле меняет цвет на светло-голубой и позволяет вводить собственные значения, поле зелёного цвета – рассчитанное значение.

Формулы и таблицы для ручного расчет трансформатора:

1. Мощность вторичной обмотки;

2. Габаритная мощность трансформатора;

Табл.№1.

Величина Суммарная мощность вторичных обмоток Рвых, [Вт] 2-15 15-50 50-150 150-300 300-1000

КПД

0,76-0,88

0,88-0,92

0,92-0,95

0,95-0,96

3. Фактическое сечение стали магнитопровода в месте расположения катушки трансформатора;

4. Расчётное сечение стали магнитопровода в месте расположения катушки трансформатора;

5. Фактическая площадь сечения окна сердечника;

6. Величина номинального тока первичной обмотки;

Табл.№2.

Величина Суммарная мощность вторичных обмоток Рвых, [Вт] 2-15 15-50 50-150 150-300 300-1000

COS Φ

0,85-0,90

0,90-0,93

0,93-0,95

0,95-0,93

0,93-0,94

7. Расчёт сечения провода для каждой из обмоток (для I1 и I2);

Табл.№3.

Конструкция магнитопровода Плотность тока J, [а/мм кв.] при Рвых, [Вт] 2-15 15-50 50-150 150-300 300-1000

Кольцевая

5-4,5

4,5-3,5

3,5

3,0

8. Расчет диаметра проводов в каждой обмотке без учета толщины изоляции;

9. Расчет числа витков в обмотках трансформатора;

n — номер обмотки,
U’ — падение напряжения в обмотках, выраженное в процентах от номинального значения, см. таблицу.

В тороидальных трансформаторах относительная величина полного падения напряжения в обмотках значительно меньше по сравнению с броневыми трансформаторами.

Табл.№4.

Тор, величина U’ Суммарная мощность вторичных обмоток Рвых, [Вт] 8-25 25-60 60-125 125-250 250-600

U’1	7	6	5	3.5	2.5
U’2	7	6	5	3.5	2.5

Табл.№5.

Конструкция магнитопровода Магнитная индукция Вмах, [Тл] при Рвых, [Вт] 5-15 15-50 50-150 150-300 300-1000

Тор

1,7

1,65

1,6

10. Расчет числа витков приходящихся на один вольт;

11. Формула для расчёта максимальной мощности которую может отдать магнитопровод;

Sст ф – фактическое сечение стали имеющегося магнитопровода в месте расположения катушки;

Sок ф – фактическая площадь окна в имеющемся магнитопроводе;

Вмах- магнитная индукция, см. табл.№5;

J — плотность тока, см. табл.№3;

Кок — коэффициент заполнения окна, см. табл.№6;

Кст — коэффициент заполнения магнитопровода сталью, см. табл.№7;

Расчет трансформатора с тороидальным магнитопроводом :: АвтоМотоГараж

Расчет сварочного трансформатора на тороидальном сердечнике

Расчет сварочного трансформатора на тороидальном сердечнике — Металлы, оборудование, инструкции

Расчет сварочного трансформатора на тороидальном сердечнике

Всевозможных схем сварочных агрегатов от простейших и до инверторов существует превеликое множество.

Для создания самодельного сварочного аппарата лучше выбрать простую и высоконадежную схему, которая не содержит сложной и дорогой электроники.

Но в любом случае, кроме схемы, потребуется предварительный расчет сварочного трансформатора. Только после этого можно приступать к его практическому изготовлению.

Схема сварочного трансформатора.

Специфика расчета таких трансформаторов заключается в том, что параметры их компонентов в большинстве случаев подбираются в соответствии с уже имеющимися деталями – чаще всего с данными магнитопровода.

Поэтому стандартные методы расчета, которые разработаны для промышленного трансформатора, для самодельного сварочника не всегда применимы.

Особенно ярко это проявляется при выходе того или иного параметра за стандартные границы.

Выбор максимального значения сварочного тока

Таблица 1. Характеристики сварочных трансформаторов.

Прежде всего, следует определиться, на какое максимальное значение сварочного тока будет рассчитываться трансформатор.

Взаимосвязь между толщиной свариваемых металлов, диаметром электродов и сварочным током показана в таблице 1.

Учитывая, что используя однофазный трансформатор, получить ток более 200 А практически нереально, домашнему мастеру приходится ограничиваться электродами диаметром не более 4 мм. Чаще всего 3 мм.

Следует установить наиболее подходящий верхний предел сварочного тока и наматывать обмотки под соответствующую ему мощность.

При этом следует ясно понимать, что с ее ростом возрастают вес сердечника, сечение и стоимость провода. Кроме того, более мощный трансформатор сильнее греется и быстрее изнашивается.

Да и не каждая сеть выдержит такую нагрузку. Золотая середина – аппарат с выходным током 110-120 А.

Прочие рабочие характеристики

Трёхфазный стержневой трансформатор.

Максимальная величина выходного тока – главная характеристика любого сварочника, но наряду с нею следует определиться и с другими важными параметрами:

Диапазон регулирования величины выходного тока. В самодельных аппаратах обычно создается ряд ступеней – от 50 А до верхнего предела.
Напряжение холостого хода. Чем оно выше, тем легче зажечь дугу. Из соображений безопасности не должно превышать 80 В.
Номинальное выходное напряжение, которое необходимо для устойчивого горения дуги. Для сварки тонких металлов это напряжение должно быть более низким и наоборот.
Мощность – потребляемая и выходная. Чем меньше их разность, тем выше КПД изготовленного трансформатора, тем он лучше.
Номинальный рабочий режим характеризует продолжительность непрерывной работы. Для сварочного трансформатора собственного изготовления он не превышает 20-30%. Номинальный режим 20% означает, что из 10 минут рабочего времени можно варить 2 минуты, а остальные 8 трансформатор должен охлаждаться на холостом ходу.

Устройство сердечника трансформатора

В зависимости от формы магнитопровода различают следующие разновидности трансформаторов:

стержневые;
броневые;
тороидальные.

Основные понятия и классификация трансформаторов.

На стержневом трансформаторе обмотки окружают стержни сердечника. На броневом, напротив, магнитопровод частично обхватывает обмотки. В тороидальном обмотки распределяются по магнитопроводу равномерно.

Броневые и стержневые сердечники изготовляются из отдельных тонких, изолированных друг от друга пластин. Материал – трансформаторная сталь. Тороидальные наматываются в виде рулона из ленты, изготовленной из той же трансформаторной стали.

Важнейшей характеристикой любого сердечника является площадь его поперечного сечения. Именно от нее в очень большой степени зависит мощность трансформатора. У стержневого магнитопровода под площадью его поперечного сечения понимают площадь любого из стержней, а у тороидального – тора. У броневого – это площадь сечения его среднего стержня.

КПД трансформаторов стержневого типа выше, чем броневых. Кроме того, у них лучше условия охлаждения обмоток и, следовательно, допустимые плотности тока в обмотках. Поэтому сварочные трансформаторы, как правило, бывают стержневыми.

Но все чаще для его изготовления стараются применить тороидальный сердечник. Дело в том, что масса и габариты такого сварочника почти в полтора раза меньше, чем стержневого при прочих равных параметрах.

Но здесь возникают трудности с его намоткой.

Расчет сварочного трансформатора

Схема намотки сварочного трансформатора.

Поскольку при самостоятельном изготовлении сварочника приходится довольствоваться имеющимися в распоряжении магнитопроводами, производить строгий расчет не имеет смысла.

Чаще всего достоверно неизвестны магнитные свойства и другие характеристики трансформаторной стали. Одной магнитной проницаемости, которую нетрудно определить экспериментально, для точного расчета недостаточно.

Поэтому рациональнее ограничиться приблизительным расчетом.

Сначала производится оценка потребной электрической мощности. Основное мерило здесь – максимальная величина сварочного тока, которая, в свою очередь, определяется наибольшим диаметром электрода (см. таблицу 1). Электрическая мощность сварочника:

Р = Uд * Iм,

где Uд – напряжение горения дуги (обычно берется значение 25 В), Iм – максимальный сварочный ток. Например, для трансформатора, рассчитанного на ток до 150 А, электрическая мощность должна составлять:

Р = 25 В * 150 А = 3750 Вт.

Габаритная мощность трансформатора, зависящая от параметров магнитопровода, должна быть обязательно больше электрической. Именно габаритную мощность способен «потянуть» сердечник. При расчетах в качестве исходной чаще всего используется следующая формула, связывающая габаритную мощность с размерами сердечника:

Sо* Sс = 100 * Рг /(2,22 * Вс * j * f * kо* kc) (см4),

Схема трансформатора с первичной и вторичной обмоткой.

где Sо – площадь окна сердечника, Sс – площадь его поперечного сечения, Рг – габаритная мощность, Вс – магнитная индукция поля в сердечнике, j – плотность тока в проводах обмоток, f – частота переменного тока, kо– коэффициент заполнения окна, kc– коэффициент заполнения сердечника.

Sо и Sс находят прямыми измерениями габаритов сердечника. Например, для стержневого магнитопровода (см. рис. 2) Sо= h * l, Sс= а * b. С достаточной для практического расчета точностью можно считать, что:

Вс = 1,42 Тл;
kо= 0,33 для провода круглого и 0,4 – прямоугольного сечения;
kc = 0,95;
частота переменного тока в сети – 50 Гц;
для самодельного трансформатора с номинальным рабочим режимом 20%, допустимая плотность тока в медных обмотках – 8 А/мм2,в алюминиевых – 5 А/мм2,в комбинированных медно-алюминиевых – 6,5 А/мм2.

Если подставить в формулу все эти значения, получается формула, связывающая между собой Sо, Sс и Рг:

Рг = k * Sо* Sс,

где k – коэффициент, значение которого зависит от формы сердечника и материала обмоток. Выглядит она следующим образом:

если обе обмотки медные – для тороидального трансформатора k = 2,76, для стержневого – 2,47;
если медно-алюминиевые – для тороидального k = 2,24, для стержневого – 2;
если обе алюминиевые – для тороидального k = 1,72, для стержневого – 1,54.

Пользуясь последней формулой, можно легко оценить «потянет» ли имеющийся сердечник заданные параметры. Если да, остается рассчитать число витков в каждой из обмоток. Для первичной адаптированная формула выглядит следующим образом:

N1 = 40 * U1 / Sс,

где U1 – напряжение на ней (В).

Тороидальный трансформатор.

https://www..com/watch?v=hi6X6T8iVrs

Для вторичной катушки с учетом КПД трансформатора формула приобретет следующий вид:

N2 = 42 * U2 / Sс,

где U2 – напряжение вторичной обмотки (В). Число витков во вторичной обмотке можно найти и экспериментально – намотать поверх первичной обмотки несколько (лучше 10) витков, измерить на них напряжение, а затем пересчитать – сколько витков нужно для обеспечения необходимого выходного напряжения.

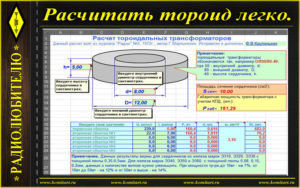

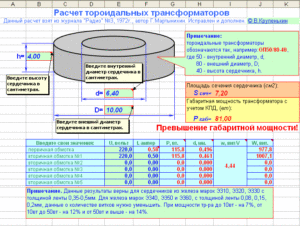

Расчет сварочного трансформатора на тороидальном сердечнике

Тороидальный трансформатор имеет ряд преимуществ перед трансформаторами другого типа:

Равномерное распределение обмоток;
Снижение массы на 20…30 % при сохранении мощности;
Сниженные токи Х.Х. в 10…20 раз;
Высокий К.П.Д;
Уменьшение полей рассеяния;
Низкий уровень шума.

Методика расчета – пошаговая инструкция

Сам же расчет тороидального трансформатора разделяется на две части:

Непосредственно рассчитать мощность тороидального сердечника, чтобы ее определить вы можете получить, при наличии у вас конкретного сердечника, или заданной мощности, то определить размеры будущего трансформатора.
Расчет собственно электрической части, которая включает в себя количество витков в обмотках, а также какое сечение будет применяться в обмотках и материал провода.

Нет комментариев
