Сварка постоянным электрическим током получила широкое применение не только в масштабах крупных производств, но и в домашних мастерских.

Современный рынок предлагает десятки (если не сотни) аппаратов для сварки с помощью электрической дуги, начиная от компактных маломощных сварочников, заканчивая промышленными высокопроизводительными агрегатами.

Вне зависимости от типа оборудования, применяемого для электросварки, всех их объединяет одна проблема — неконтролируемое падение напряжение, из-за чего розжиг дуги и формирование шва становится затруднительным.

Для решения этой проблемы умельцы придумали дросель, внедряемый в цепь со сварочным оборудованием. У начинающих сварщиков сразу возникнет много вопросов: «Что это за деталь и как она функционирует? Как сделать дроссель самому на свой аппарат? Как рассчитать дроссель правильно?». В этой статье мы постараемся ответить на эти, и многие другие вопросы.

Общая информация

Для чего нужен дроссель? Эта небольшая деталь, подключенная в цепь, обеспечивает плавный розжиг дуги и поддерживает ее стабильность даже при перепадах напряжения, к тому же металл практически не разбрызгивается, шов получается более качественным, можно точно настроить аппарат и без проблем варить тонкий металл.

Принцип работы прост: дроссель пропускает через себя ток, накапливая его от сварочного аппарата. Накопленный ток как раз и используется для компенсации потерянного напряжения. Также дроссель с подмагничиванием обеспечивает нужное сопротивление тока, если напряжение слишком велико.

Совсем не обязательно покупать дроссель в магазине, тем более это далеко не дешевая покупка. Этот агрегат вполне можно смастерить самостоятельно.

Именно поэтому не получится изготовить универсальный дроссель, ведь маленькая деталь не справится с мощным сварочником, и наоборот. Так что важно правильно рассчитать, сколько обмотки понадобится для работы с тем или иным напряжением.

Регулировка тока

Регулировка сварочного тока крайне важна для правильной работы и формировании качественного шва. Она может осуществляться несколькими способами:

• Регулировка тока путем изменения расстояния между элементами сварочного аппарата. Самый популярный способ. Чтобы уменьшить силу тока раздвиньте разрезанный сердечник трансформатора. Индукция несколько рассеется, и сила тока станет меньше. Чем больше сварочный агрегат, тем больше возможность регулировать ток, потому что интервал регулировки напрямую зависит от доступного размера в корпусе аппарата.
• Регулировка тока на обмотке трансформатора. Таким способом можно отсечь часть катушки, тем самым увеличив значение напряжения, пуская ток по более короткому пути. Чтобы ослабить ток путь нужно наоборот увеличить.
• Регулировка тока с помощью стальной пружины с креплением клемм через заданный интервал. Это неплохой способ регулировки, он позволяет плавно настраивать ток, но есть один существенный недостаток — пружина сильно нагревается и при этом постоянно находится под ногами у мастера, а это грубейшее нарушение техники безопасности.

Если внедрить в цепь дроссель, то решится большинство проблем, связанных с регулировкой тока. Это на первый взгляд небольшое приспособление способно в полной мере компенсировать недостающие напряжение или наоборот выполнять роль сопротивления, если напряжения слишком много. Настройка тока дросселем происходит очень плавно и сварщику не нужно держать под ногами раскаленную пружину.

Применение дросселя

Дроссель для сварки своими руками лучше всего работает на сварочных трансформаторах. Это доказывает наша практика. Дроссель быстро разжигает дугу даже при значительной потере тока, поэтому его можно без проблем использовать на даче или в цеху с нестабильным напряжением.

Отдельная особенность — это возможность использовать дроссель в паре с выпрямителем. Связка дроссель + выпрямитель способна увеличивать электродвижущую силу самоиндукции. В случае с полуавтоматом такой набор оборудования позволить легко зажечь дугу даже на значительном расстоянии от поверхности металла.

Дроссель своими руками

Теперь давайте разберемся, как дроссель для сварки своими руками можно намотать и как рассчитать дроссель. Чтобы намотать дроссель правильно, нужно досконально знать его устройство и понимать принцип работы.

В разделе «Общая информация» мы кратко описали устройство и принцип действия этого прибора. Мы составили небольшую поэтапную инструкцию, следуя которой вы сможете собрать дроссель.

Собранная вами деталь подойдет для использования на небольшом производстве или при домашней сварке. Итак, приступим:

1. Для начала вам нужно найти старый трансформатор, он будет нашей основой. Опытные мастера советуют брать повышающий элемент из лампового телевизора модели «ТСА 270-1», он будет выступать в роли сердечника. Подобные модели можно легко найти на блошином рынке или поискать в интернете на онлайн-досках объявлений.
2. Затем нужно разобрать трансформатор. Делается это просто: нужно срезать болты или повернуть головки в верхней части агрегата, затем снять катушки.
3. Полученные «подковы» (как их именуют умельцы) устанавливают специальные прокладки. Их изготавливают из тонкого картона и приклеивают к основанию «подковы». Прокладки нужны для образования индуктивного зазора.
4. Теперь нужно намотать провод на «подкову». Для этого берем алюминиевые провода сечением 36 миллиметров. Намотайте 22-24 витка с каждой стороны. Если вам удалось найти сердечник из лампового телевизора, то вы сможете намотать на каждую сторону по 8 витков в два слоя. Не забудьте сделать изоляцию между витками с помощью бумаги и бакелитового лака.
5. Провод следует наматывать в одну сторону на каждой из катушек. Это необходимо для того, чтобы в конце провода располагались в одинаковом направлении и вверху была перемычка между отводами, соединяющая катушки, а внизу располагался вход и выход.
6. Если вы все же неправильно намотали провода, и они располагаются в разном направлении, то установите по диагонали косую перемычку между верхним и нижним отводами. Вторая пара отводов будет играть роль входа и выход.
7. Рекомендуется устанавливать дроссель в сварочном аппарате только после диодов. Подключите ко входу кабель диодного моста.

Читать также:  Как затачивают зубья пил для поперечной распиловки

Если сила тока дросселем наоборот продолжает падать при применении, то нужно убрать несколько витков на каждой из катушек.

Вместо заключения

Регулировка индуктивности на сварочном полуавтомате

При­вет­ствую Вас на бло­ге kuzov.info!

p, blockquote 1,0,0,0,0 —>

В этой ста­тье рас­смот­рим как настро­ить сва­роч­ный полу­ав­то­мат. Раз­бе­рём­ся в его регу­ли­ров­ках, настрой­ке пото­ка защит­но­го газа, а так­же посмот­рим какие сва­роч­ные швы фор­ми­ру­ют­ся при раз­ных настрой­ках напря­же­ния. Итак, нач­нём с крат­ко­го опре­де­ле­ния полу­ав­то­ма­ти­че­ской свар­ки.

p, blockquote 2,0,0,0,0 —>

Полу­ав­то­ма­ти­че­ская свар­ка – это элек­тро­ду­го­вая свар­ка, в кото­рой элек­тро­дом явля­ет­ся сва­роч­ная про­во­ло­ка, пода­ва­е­мая к месту свар­ки авто­ма­ти­че­ски через горел­ку. Газ защи­ща­ет сва­роч­ную зону от кис­ло­ро­да и азо­та воз­ду­ха, кото­рые дела­ют шов пори­стым и хруп­ким.

Он так­же пода­ёт­ся через горел­ку одно­вре­мен­но с про­во­ло­кой после нажа­тия триг­ге­ра на горел­ке. Этот вид свар­ки часто назы­ва­ют свар­ка MIG / MAG (Metal Inert Gas/Metal Active Gas – свар­ка в сре­де инерт­но­го газа/ свар­ка в сре­де актив­но­го газа).

Более пра­виль­ное, тех­ни­че­ское назва­ние это­го вида свар­ки – GMAW (Gas Metal Arc Welding – элек­тро­ду­го­вая свар­ка в сре­де защит­но­го газа), а слен­го­вое – «свар­ка про­во­ло­кой», «свар­ка полу­ав­то­ма­том».

p, blockquote 3,0,0,0,0 —>

Свар­ка полу­ав­то­ма­том, при всей сво­ей про­сто­те, тре­бу­ет мно­го прак­ти­ки и изу­че­ния основ. Важ­но пра­виль­но настро­ить сва­роч­ный аппа­рат и пра­виль­но под­го­то­вить металл для свар­ки.

p, blockquote 4,0,0,0,0 —>

Здесь мы рас­смот­рим настрой­ку наи­бо­лее доступ­но­го и рас­про­стра­нён­но­го сва­роч­но­го полу­ав­то­ма­та транс­фор­ма­тор­но­го типа.

p, blockquote 5,0,1,0,0 —>

Содер­жа­ние:

Какие регулировки имеет сварочный полуавтомат?

На полу­ав­то­ма­те три настрой­ки:

p, blockquote 7,0,0,0,0 —>

• Напря­же­ние (несколь­ко режи­мов)
• Ско­рость пода­чи про­во­ло­ки
• Ско­рость пото­ка газа (коли­че­ство рас­хо­ду­е­мо­го газа)

Какой газ использовать?

Тип защит­но­го газа вли­я­ет на харак­те­ри­сти­ки свар­ки: на глу­би­ну про­ник­но­ве­ния, элек­три­че­скую дугу и меха­ни­че­ские свой­ства шва.

p, blockquote 8,0,0,0,0 —>

• 100%-ая угле­кис­ло­та (чаще все­го исполь­зу­ет­ся для свар­ки ста­лей) обес­пе­чи­ва­ет более глу­бо­кое про­ник­но­ве­ние при свар­ке, но уве­ли­чи­ва­ет­ся коли­че­ство брызг и шов более гру­бый, чем при сме­си арго­на с угле­кис­ло­той.
• Смесь 75%-ного арго­на и 25% угле­кис­ло­ты (назы­ва­ет­ся 75/25 или С25) мож­но счи­тать луч­шей сме­сью для угле­ро­ди­стой ста­ли. При свар­ке с таким газом обра­зу­ет­ся мало брызг, полу­ча­ет­ся кра­си­вый шов и при свар­ке тон­кий металл не про­жи­га­ет­ся насквозь, так как нет силь­но­го про­ник­но­ве­ния.
• Для свар­ки нержа­вей­ки исполь­зу­ет­ся смесь 98% арго­на и 2% угле­кис­ло­ты. Для алю­ми­ния – 100% аргон.

Настройка скорости подачи проволоки

p, blockquote 9,0,0,0,0 —>

• Регу­ля­тор ско­ро­сти пода­чи про­во­ло­ки так­же слу­жит дру­гой цели – регу­ли­ру­ет силу тока. Напря­же­ние и сила тока вза­и­мо­свя­за­ны и, в неко­то­рой сте­пе­ни, бази­ру­ют­ся на раз­ме­ре про­во­ло­ки и её ско­ро­сти. В полу­ав­то­ма­те уста­нов­лен­ное напря­же­ние оста­ёт­ся неиз­мен­ным, но сила тока немно­го меня­ет­ся в зави­си­мо­сти от ско­ро­сти пода­чи про­во­ло­ки и выле­та элек­тро­да (про­во­ло­ки). Таким обра­зом, чем быст­рее пода­ча про­во­ло­ки к месту свар­ки, тем боль­ше силы тока и выше тем­пе­ра­ту­ра свар­ки, но для кон­крет­но­го, уста­нов­лен­но­го типа напря­же­ния это лишь неболь­шой диа­па­зон изме­не­ния силы тока.
• Про­во­ло­ка вне про­цес­са свар­ки (без элек­три­че­ской дуги) дви­жет­ся быст­рее. Когда обра­зу­ет­ся дуга, ско­рость про­во­ло­ки сни­жа­ет­ся.
• Как узнать, что настрой­ки пода­чи про­во­ло­ки пра­виль­ные? Для это­го нуж­но попро­бо­вать сва­ри­вать. Если ско­рость слиш­ком высо­кая для вашей настрой­ки напря­же­ния, то про­во­ло­ка будет сги­бать­ся, при каса­нии с метал­лом, не успе­вая рас­пла­вить­ся, и будет мно­го брызг. Если ско­рость слиш­ком мед­лен­ная для вашей настрой­ки напря­же­ния, то про­во­ло­ка будет сго­рать до того, как кос­нёт­ся метал­ла, и будет заби­вать­ся нако­неч­ник. Таким обра­зом, при непра­виль­ной настрой­ке ско­ро­сти пода­чи про­во­ло­ки, свар­ка вооб­ще не полу­чит­ся. Этот пара­метр нуж­но настра­и­вать экс­пе­ри­мен­таль­ным путём. Важ­но выста­вить пра­виль­ное напря­же­ние для кон­крет­ной тол­щи­ны сва­ри­ва­е­мо­го метал­ла и про­бо­вать варить, а ско­рость пода­чи про­во­ло­ки регу­ли­ро­вать в про­цес­се.

Полярность при сварке полуавтоматом

Перед свар­кой нуж­но опре­де­лить­ся, какую поляр­ность Вы буде­те исполь­зо­вать.

p, blockquote 10,0,0,0,0 —>

Про­стая обмед­нён­ная про­во­ло­ка, кото­рая исполь­зу­ет­ся с защит­ным газом долж­на исполь­зо­вать­ся с обрат­ной поляр­но­стью, когда на про­во­ло­ку пода­ёт­ся плюс.

Пря­мая поляр­ность исполь­зу­ет­ся, когда в полу­ав­то­ма­те уста­нов­ле­на про­во­ло­ка с флю­сом, кото­рая при­ме­ня­ет­ся без газа. В этом слу­чае на про­во­ло­ку пода­ёт­ся минус, а на сва­ри­ва­е­мый металл, через клем­му плюс.

Таким обра­зом, мак­си­маль­ное теп­ло­вы­де­ле­ние обра­зу­ет­ся на про­во­ло­ке. Это нуж­но для того, что­бы флюс в ней смог подей­ство­вать долж­ным обра­зом.

p, blockquote 11,1,0,0,0 —>

Если исполь­зо­вать непра­виль­ную поляр­ность для опре­де­лён­но­го элек­тро­да (в слу­чае с полу­ав­то­ма­том, про­во­ло­ки), то проч­ность сва­роч­но­го шва будет пло­хой. При исполь­зо­ва­нии непра­виль­ной поляр­но­сти появит­ся мно­го брызг, будет пло­хое про­ник­но­ве­ние при свар­ке и сва­роч­ную дугу будет слож­но кон­тро­ли­ро­вать.

Перед настройкой

Регулировка силы тока, вольтажа, скорости подачи проволоки и других параметров производится непосредственно перед сваркой, в процессе работ сварщик производит дополнительные корректировки работы. Однако есть ряд требований и настроек, которые нужно выполнить до начала работ, это

• подготовка сварочного аппарата;
• а также условия выполняемых работ.

Так, устройство должно быть подключено к системе подачи защитного газа (углекислота, аргон или смеси газов). В обязательном порядке нужно убедиться в наличии достаточного количества сварочной проволоки в барабане, а при необходимости заправить новую и протянуть ее до рабочей рукояти.

Чтобы правильно выставить первичные параметры сварки нужно знать:

Зная эти параметры и отталкиваясь от рекомендуемых значений можно выставить рекомендуемые параметры сварки, а затем, основываясь на собственных ощущениях и качестве работ, производить корректировки.

Настройки аппарата

Когда все готово, можно приступать к непосредственным настройкам. Несмотря на то, что опытные сварщики могут устанавливать режимы на собственное усмотрение, мы будем отталкиваться от рекомендованных параметров.

Значения, представленные в таблице ниже, усредненные и в каждом отдельном случае, для лучшего качества работ, стоит произвести небольшую подстройку. Как это сделать, для чего нужен тот или иной параметр рассмотрим далее.

Таблица ориентировочных режимов сварки для углеродистых сталей

Скорость подачи газа

Данный параметр хоть и не относится к настройке сварочного полуавтомата, играет важную роль в процессе сваривания. Газобаллонное оборудование современного образца комплектуется удобными редукторами, где указан расход в литрах. Просто установите значение на 6 – 16 литров, в зависимости от толщины металла и на этом все.

Вольтаж

Данный параметр условно показывает, сколько тепла мы отдадим на работу в данный момент. Как видно из таблицы, чем толще металл, тем больше Вольтаж, а значит, нагрев и расплавление происходит быстрее и проще.

Сложность с подбором вольтажа возникает тогда, когда мы имеем дело с нестандартным металлом или особой конструкцией сварки.

Если мы говорим о работе с цветными или высоколегированными металлами, то оптимальные значения Вольтажа можно найти в интернете.

Таким образом, данный параметр стоит устанавливать согласно таблице «настройка сварочного полуавтомата» или рекомендации производителя.

Скорость подачи проволоки/Сила тока

Второй параметр настройки любого полуавтомата это — скорость, совмещенная с силой тока. Это связанно с тем, что оба параметра взаимосвязаны и увеличивая скорость подачи, возрастает сила тока. Некоторые продвинутые машины имеют отдельные регулировки тока на полуавтомате, но они относятся к профессиональному уровню.

В более продвинутых моделях скорость подачи проволоки имеет тонкую настройку

Как и ранее для начала устанавливаем рекомендованные значения, однако в процессе работ эту настройку можно и нужно подстраивать под свои нужды.

Заметить несоответствие просто. Если шов ведет, образуются сильные наплавления или сдвиги, то скорость слишком большая. Если же валик «проседает», появляются волнистые углубления или разрывы, то скорость слишком маленькая.

Добавляя или уменьшая скорость подачи, следует добиться идеальной формы валика без выпуклостей или проседания шва.

Большинство простейших аппаратов имеют именно две настройки — вольтаж и скорость подачи, совмещенная с силой тока. Умело управляя ими можно в полной мере оценить качество сваривания деталей полуавтоматом.

Настройки полуавтомата для сварки алюминия

В силу своих химических и физических свойств, сварка алюминиевых конструкций ведется иначе, чем сварка стали, нержавейки и других металлов. Чтобы швы получились прочными и ровными, а конструкция из алюминиевых сплавов была надежной, используются специальные технологии.

Сплавы алюминия характеризуются прочностью, небольшим весом и высокой стойкостью к коррозионным явлениям. Сочетание таких качеств сделало возможным использование их во многих отраслях промышленности: самолетостроении, судостроении, автомобильной промышленности и других.

Алюминий в чистом виде, без примесей, имеет совсем небольшую прочность и его применение носит несколько иной характер. В изготовлении конструкций он используется редко, только в пищевом и электротехническом производственном циклах, где идет на изготовление форм и упаковок.

Сварка алюминия усложняется низкой температурой его плавления, поэтому при работе большая вероятность прожига заготовок.

У химически активного алюминия имеется особенность – на воздухе он покрывается оксидной пленкой, которая служит защитой от воздействия окружающей среды. Эта же пленка является препятствием для хорошего сваривания деталей из алюминия и его сплавов.

Тот факт, что расплавленный алюминий не меняет своего цвета, усложняет рабочий процесс – сварщику труднее осуществлять визуальный контроль за шириной шва. Необходим высокий уровень подготовки работника и специализированное оборудование.

Предлагаем ознакомиться с очень подробным материалом про TIG сварку алюминия

Каким должен быть сварочный аппарат

Для успешного процесса работы аппарат должен иметь быстрое зажигание дуги и переменный ток, частоту и баланс которого можно регулировать.

Баланс переменного тока позволяет расплавить оксидную пленку на поверхности заготовок, а чтобы правильно его настроить, требуется высокая квалификация работника.

Низкий баланс не разрушит оксидную пленку, а высокий отрицательно сказывается на стабильности дуги – только опыт и практика позволять определить необходимые настройки баланса переменного тока. Правильные значения частоты очень важны при сварке тонких деталей.

Читайте так же:  Узнаем, какой инверторный сварочный аппарат лучше?

Регуляторы сварочных установок

В аппаратах предусмотрено много настроек, которые помогают соблюсти необходимые параметры. Среди них:

1. Реле начальной подачи газа, оно поможет установить временной интервал продувки газа.
2. Регулятор стартового тока.
3. Регулятор основного тока, задающий его величину и характер.
4. Время спада тока регулируется таймером. Откручиваем регулятор в нулевое положение.
5. Регулятор, форсирующий дугу. С его помощью рабочий элемент разжигается легко и быстро.
6. Переключатель частоты импульса при сварке импульсным током.
7. Балансир импульсного режима, устанавливающий длительность пауз и импульсов.
8. Регулятор соотношения прямой и обратной полярности дуги в процессе сварки АС.
9. Таймер газовой подачи по завершении сварочного процесса.

Установка и выключение

Инверторные аппараты готовят к работе по строго заданной схеме. В первую очередь следует присоединить входные электрические кабели, затем – выходные.

На «минус» подсоединяют токопроводящий, а в розетку сети – кабель управления аппаратом. Затем подсоединяется газовый шланг. На «плюс» подключается обратный кабель.

Для аппаратов, имеющих водяное охлаждение, следует присоединить подающий шланг.

Обязательно проверить надежность всех соединений и фиксацию разъемов. Только после этого можно приступать к работе.

По окончании работ отключение аппарата производят с помощью выключателя. В некоторых моделях выключатель автоматический.

В двухтактном режиме работа начинается при нажатии кнопки на горелке, а после отпускания кнопки процесс останавливается.

Если вы работаете в четырехтактном режиме, то сварка начнется сразу после нажатия на кнопку, а чтобы остановить работу, потребуется вновь нажать на нее.

Эксплуатация сварочного оборудования при работе с алюминием

Порядок работы следующий:

1. Выбираем режим АС. Устанавливаем необходимый ток и баланс.
2. Включаем аппарат и систему охлаждения.
3. На редукторе баллона с газом выставляем нужный режим расхода газа.
4. Начинаем работу, нажав кнопку на горелке.

Обязательно проверьте все соединения, подключите заземление и проследите за тем, чтобы не допустить утечки газа. Каждая операция должна быть выполнена тщательно, с соблюдением всех правил. Работы ведутся в защитной маске и специальном костюме.

Оборудование и материалы для аргонодуговой сварки

Качество шва дуговой сварки зависит от полярности тока и его рода, а также от диаметра электрода, скорости сварки и напряжения дуги.

Глубина шва увеличивается при большей силе тока, а ширина напрямую связана со скоростью работы – на большой скорости вы получите более узкий шов. Электроды большого диаметра уменьшают глубину провара металла.

Ниже приведены характеристики некоторых аппаратов, использование которых облегчает процесс сварки алюминиевых конструкций.

Читайте так же:  Обзор сварочных инверторов российского производства

Аппарат ТИР-300ДМ может работать с использованием плавящихся и неплавящихся электродов, на постоянном и переменном токе до 300 А.

Надежная установка с мощным трансформатором и несложной электрической схемой, что дает возможность легко устранить неполадки. Позволяет варить тонкий и толстостенный металл. Цена 35000 рублей.

Установка ручной дуговой сварки ИСВУ-315-1 работает на переменном, постоянном и импульсном токе. Алюминий и его сплавы варят с помощью неплавящегося электрода под аргоновой защитой.

Характеризуется наличием плавной регулировки тока, осциллятора для зажигания дуги, горение которой поддерживается импульсным стабилизатором. Размер установки 70 см х 55 см х 85 см. Панель управления находится сверху, сварочный трансформатор, дроссель и блок тиристоров внизу.

На дверце шкафа расположен конечный выключатель сварки. Осциллограф встроен снаружи, на боковой части шкафа.

ИСВУ-315-1 питается от сети 380 В, диапазон регулировки тока 15-315 А, охлаждение водяное. Цена 25000-30000 руб.

Сварочный аппарат TIGer 201 предназначен для ручной сварки штучными электродами и аргонодуговой импульсной, на постоянном токе. Небольшой по размерам, легкий и надежный инверторный аппарат имеет плавную регулировку тока, переключение частоты импульса в режимы низкая – высокая, функцию «Горячий старт», память параметров. Цена 27500 руб.

Универсальный выпрямитель ВСВУ-315 используется для автоматической и полуавтоматической сварки неплавящимся вольфрамовым электродом в защитной аргоновой среде. Основные элементы – силовой трехфазный трансформатор, дроссель, тиристорный выпрямитель. Б/у модели можно приобрести по цене от 14000 руб.

Установка УДГ 301-1 используется для ручной сварки алюминия и его сплавов в аргоновой среде. Может использоваться как источник питания для автоматической сварки. Напряжение питающей сети 220 или 380 В. Диапазон тока регулируется от 15 до 315 А.

Основные элементы установки – шкаф управления, блок поджига, горелка, шланги и провода. Трансформатор понижающий, однофазный, дроссель, воздушное охлаждение. Установка УДГ 501-1 аналогична по своему устройству, питание только от сети 380 В.

TIG инвертор для профессиональной промышленной аргонодуговой TIG сварки – аппарат Сварог TIG 500 P. Очень качественная и исключительно надежная модель с большим количеством настроек и параметров.

Номинальная мощность сварочного тока достигает 500 А. Питание от сети 380 В. Установка подходит для решения любых промышленных задач TIG сварки. Это одна из наиболее доступных моделей промышленного значения. Цена установки Сварог TIG 500 P составляет 139000 руб.

Данный аппарат описан в видео ниже

Читайте так же:  Обзор аппаратов для сварки медных проводов

Полуавтоматическая MIG сварка алюминия

MIG сварка подразумевает подачу сварочной проволоки в процессе работы и защиты зоны сварки подаваемым через горелку аргоном.

Алюминий, с его высокой теплопроводностью, требует постоянного контроля за мощностью дуги, чтобы не допустить прожигания.

Также сварщику нужно обеспечить правильную подачу проволоки, которой в работе с алюминием и его сплавами понадобится больше, чем при работе с другими металлами, такими как сталь или нержавейка.

про такую сварку представлено ниже

Особенности полуавтоматическая MIG сварки алюминия:

1. Обязательное условие при сварке алюминия с помощью полуавтомата MIG – использование импульсов. Они пробивают оксидную пленку, разрушают ее, не дают алюминию перегреться. Аргон используют только чистый, без примесей посторонних газов.
2. Горелки для работы с алюминиевой проволокой должны иметь небольшую длину. Диаметр проволоки подбирается особо тщательно – для тонких становится проблематично осуществление равномерной подачи, а проволока большого сечения требует более мощного тока.
3. Ролики для подачи сварочной алюминиевой проволоки должны иметь U-образное сечение, а кабель канал нельзя использовать металлический. Для алюминиевой сварочной проволоки используют графитовый или тефлоновый канал.

Настройка сварочного полуавтомата — режимы, регулировки, ошибки

Сварочные технологии становятся все более доступными, так каждый сейчас может приобрести простой инвертор, а более практичные покупатели выбирают сварочные полуавтоматы.

Перечислять преимущества данной технологии можно очень долго, но на практике владельцы не всегда рады своему приобретению. Связанно это с тем, что люди просто не знают, как происходит настройка сварочного полуавтомата.

Мы разобрали основные функции бюджетных устройств и приборов среднего класса, чтобы на примере их возможностей рассказать, как происходит регулировка полуавтомата.

Дополнительные параметры

Помимо простейших устройств на рынке присутствуют и более продвинутые модели с расширенным функционалом. Давайте рассмотрим их возможности и для чего нужны дополнительные настройки.

Индуктивность (настройка дуги)

Самая популярная функция, которая активно внедряется даже в сварки бюджетного класса – настройка индуктивности. Параметр позволяет управлять жесткостью дуги и изменять характеристики сварного шва. Так, при минимальной индуктивности заметно снижается температура дуги и глубина проплавления, шов получается более выпуклый.

Подобная настройка помогает сваривать тонкие детали, а также металлы, чувствительные к перегреву. При максимальной индуктивности вырастает температура плавления, ванна получается более жидкой, а глубина проплавления – максимальной. Валик такого шва ровный, без выпуклостей.

Данный режим используется для проплавления толстого металла, работы в угловых соединениях.

Зная как реагирует дуга на изменение индуктивности сварщик может самостоятельно управлять глубиной провара и температурой ванны, для улучшения качества работ и создания более надежных ответственных соединений.

Высокая/низкая скорость

Переключатель, который маркируется как High/Low, в большинстве моделей отвечает за более точную настройку скорости подачи проволоки.

Мы уже знаем, что каждый полуавтомат содержит подобный регулятор, но если ваше устройство может работать с проволокой 0.6 и 1.4 мм граничные отметки будут сильно отличаться.

Обратите внимание! Сейчас на рынке представлены сотни товаров от десятков различных производителей, поэтому чтобы наверняка разобраться, какой функционал есть у данной модели, за что отвечает тот или иной регулятор и выключатель следует внимательно изучить инструкцию по эксплуатации.

Почему нельзя полностью полагаться на рекомендуемые настройки

Очень популярный вопрос, который тревожит каждого новичка сварки. Прежде всего, отметим список вещей, которые влияют на качество работ:

• разная начинка сварочных полуавтоматов;
• качество электросети;
• состав сплава;
• температура окружающей среды;
• толщина и марка проволоки;
• пространственные положения работ;
• состав газа или его смеси.

Итого, чтобы получить, качественный шов, сварщику приходится «попадать» в оптимальные настройки, с которыми можно качественно сваривать изделия. Но стоит взять другой металл, поменять положение или чтобы напряжение сети упало и нужно снова искать те самые оптимальные настройки.

Частые ошибки и способы их решения

1. Громкий «треск» при работе. Отчетливые щелчки указывают на малую скорость подачи припоя. Увеличивайте данный параметр пока звук работы не станет нормальным.
2. Сильное разбрызгивание. Зачастую разбрызгивание появляется при недостатке изолирующего газа.

   Проверьте редуктор, при необходимости – увеличьте подачу газа.

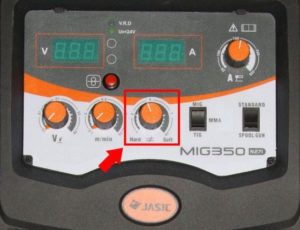

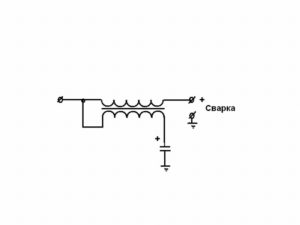

3. Непровары и прожиги устраняются настройкой Вольтажа, а также регулировкой индуктивности (если есть).
4. Острые вершины или неравномерная ширина валика. Обе проблемы связанны с положением и скоростью движения горелки.

   Помимо настроек сварки обращайте внимание и на собственную технику работ.

Заключение

Полуавтомат это незаменимый помощник в любом доме или гараже, но чтобы получить максимум из его возможностей нужно с должным уважением отнестись к изучению технических особенностей устройства и принципа работы полуавтоматической сварки. Благодаря этой статье вы знаете как настроить сварочный полуавтомат. Не бойтесь экспериментировать, ищите именно те параметры, при которых вам будет удобно сварить деталь и получить надежный шов.

Регулировка подачи проволоки на сварочном полуавтомате схема — Станки, сварка, металлообработка

В продаже можно увидеть множество сварочных полуавтоматов отечественного и зарубежного производства используемые при ремонте кузовов автомобилей. При желании можно сэкономить на расходах, собрав сварочный полуавтомат в гаражных условиях.

В комплект сварочного аппарата входит корпус, в нижней части которого устанавливается силовой трансформатор однофазного или трёхфазного исполнения, выше располагается устройство протяжки сварочной проволоки.

В состав устройства входит электродвигатель постоянного тока с передаточным механизмом понижения оборотов, как правило здесь используется электродвигатель с редуктором от стеклоочистителя а/м УАЗ или «Жигули».

Стальная проволока с медным покрытием с подающего барабана проходя через вращающиеся ролики поступает в шланг для подачи проволоки, на выходе проволока входит в контакт с заземлённым изделием, возникающая дуга сваривает металл. Для изоляции проволоки от кислорода воздуха сварка происходит в среде инертного газа. Для включения газа установлен электромагнитный клапан.

При использовании прототипа заводского полуавтомата в них выявлены некоторые недостатки, препятствующие качественному проведению сварки: преждевременный выход от перегрузки из строя выходного транзистора схемы регулятора оборотов электродвигателя; отсутствие в бюджетной схеме автомата торможения двигателя по команде остановки — сварочный ток при отключении пропадает, а двигатель продолжает подавать проволоку некоторое время, это приводит к перерасходу проволоки, опасности травматизма, необходимости удаления лишней проволоки специальным инструментом.

В лаборатории «Автоматики и телемеханики» Иркутского областного Центра ДТТ разработана более современная схема регулятора подачи проволоки, принципиальное отличие которой от заводских — наличие схемы торможения и двукратный запас коммутационного транзистора по пусковому току с электронной защитой.

Характеристики устройства:1. Напряжение питания 12-16 вольт.2. Мощность электродвигателя — до 100 ватт.3. Время торможения 0,2 сек.4. Время пуска 0,6 сек.5. Регулировка оборотов 80 %.

6. Ток пусковой до 20 ампер.

В состав принципиальной схемы регулятора подачи проволоки входит усилитель тока на мощном полевом транзисторе.

Стабилизированная цепь установки оборотов позволяет поддерживать мощность в нагрузке независимо от напряжения питания электросети, защита от перегрузки снижает подгорание щёток электродвигателя при пуске или заедании в механизме подачи проволоки и выход из строя силового транзистора.

Схема торможения позволяет почти мгновенно остановить вращение двигателя.Напряжение питания используется от силового или отдельного трансформатора с потребляемой мощностью не ниже максимальной мощности электродвигателя протяжки проволоки.

В схему введены светодиоды индикации напряжения питания и работы электродвигателя.

Напряжение с регулятора оборотов электродвигателя R3 через ограничительный резистор R6 поступает на затвор мощного полевого транзистора VT1. Питание регулятора оборотов выполнено от аналогового стабилизатора DA1, через токоограничительный резистор R2. Для устранения помех, возможных от поворота ползунка резистора R3, в схему введён конденсатор фильтра C1.

Светодиод HL1 указывает на включенное состояние схемы регулятора подачи сварочной проволоки.
Резистором R3 устанавливается скорость подачи сварочной проволоки в место дуговой сварки.

Подстроечный резистор R5 позволяет выбрать оптимальный вариант регулирования оборотов вращения двигателя в зависимости от его модификации мощности и напряжения источника питания.

Полевой транзистор VT1 оснащён цепями защиты: в цепи истока установлен резистор R9, падение напряжения на котором используется для управления напряжением на затворе транзистора, с помощью компаратора DA2.

При критическом токе в цепи истока напряжение через подстроечный резистор R8 поступает на управляющий электрод 1 компаратора DA2, цепь анод-катод микросхемы открывается и снижает напряжение на затворе транзистора VT1, обороты электродвигателя М1 автоматически снизятся.

Для устранения срабатывания защиты от импульсных токов, возникающих при искрении щёток электродвигателя, в схему введен конденсатор C2.
К стоковой цепи транзистора VT1 подключен электродвигатель подачи проволоки с цепями снижения искрения коллектора С3,С4, С5. Цепь состоящая из диода VD2 с нагрузочным резистором R7 устраняет импульсы обратного тока электродвигателя.

Двухцветный светодиод HL2 позволяет контролировать состояние электродвигателя, при зелёном свечении — вращение, при красном свечении — торможение.

Схема торможения выполнена на электромагнитном реле К1. Ёмкость конденсатора фильтра С6 выбрана небольшой величины — только для снижения вибраций якоря реле К1, большая величина будет создавать инерционность при торможении электродвигателя. Резистор R9 ограничивает ток через обмотку реле при повышенном напряжении источника питания.

Принцип действия сил торможения, без применения реверса вращения, заключается в нагрузке обратного тока электродвигателя при вращении по инерции, при отключении напряжения питания, на постоянный резистор R8. Режим рекуперации — передачи энергии обратно в сеть позволяет в короткое время остановить мотор.

При полной остановке скорость и обратный ток установятся в ноль, это происходит почти мгновенно и зависит от значения резистора R11 и конденсатора C5. Второе назначение конденсатора С5 — устранение подгорания контактов К1.1 реле К1. После подачи сетевого напряжения на схему управления регулятора, реле К1 замкнёт цепь К1.

1 питания электродвигателя, протяжка сварочной проволоки возобновится.

Источник питания состоит из сетевого трансформатора T1 напряжением 12-15 вольт и ток 8-12 ампер, диодный мост VD4 выбран на 2х-кратный ток. При наличии на сварочном трансформаторе полуавтомата вторичной обмотки соответствующего напряжения, питание выполняется от неё.

Схема регулятора подачи проволоки выполнена на печатной плате из одностороннего стеклотекстолита размером 136*40 мм, кроме трансформатора и мотора все детали установлены с рекомендациями по возможной замене. Полевой транзистор установлен на радиатор размерами 100*50 *20.

Компаратор DA2, при снижении стабилизации оборотов и защиты транзистора, из схемы можно удалить или заменить на стабилитрон КС156А. Диодный мост VD3 можно собрать на российских диодах типа Д243-246, без радиаторов.

Наладку схемы регулятора подачи проволоки сварочного полуавтомата начинают с проверки питающего напряжения. Реле К1 при появлении напряжения должно срабатывать, обладая характерным пощелкиванием якоря.

Повышая регулятором оборотов R3 напряжение на затворе полевого транзистора VT1 проконтролировать, чтобы обороты начинали расти при минимальном положении движка резистора R3, если этого не происходит минимальные обороты откорректировать резистором R5 — предварительно движок резистора R3 установить в нижнее положение, при плавном увеличении номинала резистора К5, двигатель должен набрать минимальные обороты.

Защита от перегрузки устанавливается резистором R8 при принудительном торможении электродвигателя. При закрытии полевого транзистора компаратором DA2 при перегрузке светодиод HL2 потухнет. Резистор R12 при напряжении источника питания 12-13 Вольт из схемы можно исключить.

Схема опробована на разных типах электродвигателей, с близкой мощностью, время торможения в основном зависит от массы якоря, ввиду инерции массы. Нагрев транзистора и диодного моста не превышает 60 градусов Цельсия.

Печатная плата закрепляется внутри корпуса сварочного полуавтомата, ручка регулятора оборотов двигателя — R3 выводится на панель управления вместе с индикаторами : включения HL1 и двуцветного индикатора работы двигателя HL2.

Питание на диодный мост подается с отдельной обмотки сварочного трансформатора напряжением 12-16 вольт. Клапан подачи инертного газа можно подключить к конденсатору C6, он также будет включаться после подачи сетевого напряжения.

Питание силовых сетей и цепей электродвигателя выполнить многожильным проводом в виниловой изоляции сечением 2,5-4 мм.кв.

Список радиоэлементов

Скачать список элементов (PDF)

Прикрепленные файлы:

Регулятор скорости подачи проволоки сварочного полуавтомата схема

Надежность современных полуавтоматов часто подводит регулятор скорости подачи проволоки сварочного полуавтомата схема не всегда надежна и механическая

часть также нередко дают сбои.

Неисправность этого узла приводит к существенным сбоям в работе с полуавтоматом, потере рабочего времени и нервотрепкой с заменой сварочной проволоки.

Проволока на выходе из наконечника прихватывается, приходится снимать наконечник и чистить контактную часть для проволоки. Неисправность наблюдается при любом диаметре применяемой сварочной проволоки.

Либо может происходить большая подача, когда проволока при нажатии на клавишу включения выходит большими порциями.

Неисправности вызваны часто и самой механической частью регулятора подачи проволоки. Схематично механизм состоит из прижимного ролика с регулируемой степенью прижима проволоки, подающий ролик с двумя канавками для проволоки 0.8 и 1.0 мм. За регулятором смонтирован соленоид, отвечающий за перекрытие подачи газа с задержкой 2 секунды.
