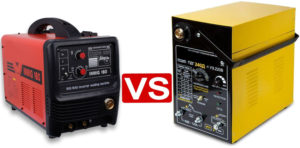

Чем отличается инверторный сварочный аппарат от трансформаторного

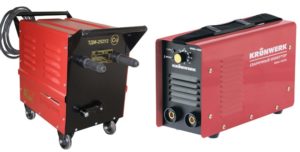

Разница между «инвертором» и «трансформатором»

Сварочные аппараты бывают двух популярных разновидностей — трансформаторные и инверторные. В чем заключаются особенности тех и других? Чем отличается «инвертор» от «трансформатора» в контексте обозначения тех или иных разновидностей сварочной техники?

статьи

«Инвертор» относится к инновационным устройствам для сварки.

Принцип его работы заключается в способности преобразовывать электрический ток, поставляемый по переменным сетям (самым распространенным), в выпрямленный постоянный, а после — и переменный с нужной частотой, а также силой, достаточной для осуществления качественной сварки. Для этого используется встроенный выпрямитель «инвертора».

Исследуем более подробно принципы работы инверторного агрегата.

После выпрямления ток сглаживается специальным фильтром, который присутствует в конструкции рассматриваемого аппарата.

После — посредством особых транзисторов вновь преобразуется в переменный, но с очень высокой частотой — в несколько десятков кГц. Для сравнения: по сетям электрический ток распространяется с частотой в 50 Гц.

Напряжение высокочастотного тока в «инверторе» снижается примерно до 70-90 В, в то время как сила тока увеличивается — примерно до 100-200 А.

Подобная технология позволяет формировать ток для сварки посредством аппаратов с небольшими габаритами, и притом потребляющих относительно немного электроэнергии.

Более того, как считают некоторые эксперты, «инверторы» более удобны в пользовании, чем аналоги. Данные агрегаты хорошо подходят начинающим, имеющим небольшой опыт, сварщикам.

Хотя, конечно, применение соответствующих аппаратов требует достаточно высокого уровня профессиональной подготовки работника.

В руки сварщика попадает агрегат с относительно небольшими габаритами и весом — порядка 4 кг. Его удобно переносить с одного места на другое, осуществлять сварку в труднодоступных участках зданий.

В числе наиболее примечательных свойств сварочных аппаратов, о которых идет речь, — способность функционировать даже при не самой стабильной сети, а при необходимости — питаться от автономных домашних электростанций.

«Инверторы» обеспечивают наиболее стабильную подачу сварочного тока. Тот факт, что на входе могут быть колебания напряжения, не играет роли. В результате формируется в достаточной мере устойчивая сварочная дуга. Кроме того, подобная технология сварки значительно уменьшает разбрасывание капель расплавленного металла.

В числе недостатков «инверторов»:

• высокая цена;
• возможность отказов в работе при температуре ниже минус 15 градусов.

Кроме того, особенностью многих инверторных сварочных агрегатов является необходимость задействовать кабель питания, длина которого не превышает 2,5 метров.

Что представляет собой «трансформатор»?

Трансформаторные агрегаты для сварки функционируют на переменном токе и в общем случае не выпрямляют его перед подачей на электрод. Данная особенность предопределяет часто не самое высокое качество формирования швов во время сварки.

Для того чтобы оптимизировать результат работы, сварщик может задействовать внешний выпрямитель.

Но нужно иметь в виду, что подобный агрегат стоит недешево: его цена может быть сопоставима со стоимостью «трансформатора».

К тому же инсталляция выпрямителя заметно утяжеляет сварочную систему, и потому перенести ее с одного места на другое столь же легко и оперативно, как в случае с «инвертором», непросто.

«Трансформаторы» работают без сбоев и обеспечивают хорошее качество сварки при условии стабильной подачи электричества.

Пользование «трансформатором» требует особенно высокой квалификации сварщика, наличия у него значительного опыта работы с данным оборудованием.

Рассматриваемые агрегаты не всегда позволяют обеспечивать плавную регулировку подачи сварочного тока. Они менее экономичны, чем «инверторы». Их вес значительно больше, чем у сварочных аппаратов первого типа: он может составлять порядка 40 кг.

В числе неоспоримых достоинств «трансформатора» — простота.

Данный аппарат функционирует за счет преобразования тока, подаваемого на трансформатор, — первичного — во вторичный, характеризующийся относительно невысоким напряжением и большой силой тока.

В данном случае задействуется принцип электромагнитной индукции. Он предполагает формирование коэффициента преобразования за счет разницы между показателями количества витков на разных участках обмотки — первичном и вторичном.

Таким образом, рассматриваемый агрегат — очень надежный, простой в инсталляции.

«Трансформаторы» стоят относительно недорого. Для них не свойственна сильная чувствительность к морозам — как в случае с «инверторами». Поэтому во многих сферах применения сварочных аппаратов «трансформаторы» незаменимы.

Сравнение

Есть, безусловно, не одно отличие «инвертора» от «трансформатора» в контексте сварочной техники. Разница между рассматриваемыми типами агрегата особенно очевидна при их сравнении в аспекте:

• подаваемого на электрод тока;
• используемых источников электроэнергии;
• размеров;
• веса;
• качества сварки;
• цены;
• морозоустойчивости.

Более наглядно отразить то, в чем разница между «инвертором» и «трансформатором», нам поможет небольшая таблица.

Таблица

Какая сварка лучше инвертор или трансформатор

В частном доме или на даче, время от времени, требуется что-то изготавливать по хозяйству и ремонтировать существующие металлические конструкции. Для этого приходится задействовать сварку.

Если вы хотите выполнять подобные работы самостоятельно, то стоит задуматься о покупке собственного сварочного аппарата.

Но что лучше приобрести: обычный трансформаторный сварочный аппарат или инверторного типа? Сварочный аппарат для дома и дачи должен отвечать определённым требованиями, и выбрать его может оказаться непростой задачей.  Сейчас мы разберёмся в этом более подробно.

Трансформаторный сварочный аппарат. Плюсы и минусы

Некоторые домовладельцы приобретают для частных нужд сварочные трансформаторы. Они работают за счет понижения напряжения и увеличения силы тока путем электромагнитной индукции на катушках первичной и вторичной обмоток. Из достоинств трансформаторов выделяются:

• доступная цена;
• простота в обслуживании из-за простых комплектующих;
• поддержание устойчивого горения дуги даже при сварке труб с подтекающей водой;
• диапазон применяемых электродов от 1,6 до 5 мм;
• достаточная сила тока (до 300 А) для резки металла.

Из недостатков этих неприхотливых сварочных аппаратов можно отметить то, что большинство моделей имеет ступенчатую регулировку силы тока, не дающую произвести более тонкие настройки. Например, на режиме «3» силы тока не хватает для полноценного провара металла с толщиной стенки 4 мм, а на режиме «4» уже прожигает. Необходимо ставить дополнительное сопротивление.

Еще большинство трансформаторных аппаратов имеют минимальный сварочный ток от 80 А, что затрудняет сварку тонких листов железа. Здесь так же потребуется дополнительная сталистая пружина для создания сопротивления и уменьшения силы тока.

Кроме того, трансформаторные сварочные аппараты имеют большой вес и объём, что затрудняет их транспортировку и требует большего места для хранения дома и на даче.

Сварочный инвертор. Плюсы и минусы

Сварочные инверторы — это более «продвинутое» оборудование, повышающее частоту тока и преобразующее входящее переменное напряжение в постоянное, для выполнения сварки. Это дает следующие преимущества:

• меньшее разбрызгивание расплавленного металла;
• более гладкий и ровный шов;
• возможность сваривать легированные и цветные металлы (нержавейку, алюминий);
• работа с электродами от 1,6 до 5 мм;
• плавная регулировка тока, начиная от 20 А;
• возможность работы с тонкими листами металла;
• экономичное потребление электричества по сравнению с трансформаторным аппаратом;
• большинство инверторов обладают дополнительными функциями, такими как «горячий старт» (hot start), защита от прилипания электрода (anti-stick), форсирование дуги (arc force), запоминание программ и др.

Более подробнее об этом вы можете узнать из моего видеокурса «Как выбрать сварочный инвертор».

Из недостатков сварочных инверторов можно выделить, пожалуй, только более высокую стоимость при покупке и ремонте. Кроме трансформатора, в его устройство входят: диоды, ключевые транзисторы, конденсаторы и радиаторы. Если что-то из этого сгорит, то вам придется потратиться на замену комплектующих.

Как выбрать сварочный аппарат для дома и дачи

При выборе сварочного аппарата для дома и дачи следует руководствоваться не только своими материальными возможностями, но и будущим использованием аппарата.

Например, если кроме собственных бытовых нужд, вы планируете использовать аппарат, чтобы стать уважаемым мастером в округе, и к вам будут обращаться за помощью в создании отопления, сварке бака из нержавейки, изготовлении ворот и т. д.

, то лучше приобрести инвертор. Это обеспечит более качественные швы и безупречную репутацию у клиентов.

Но если аппарат приобретается только чтобы, например, поправить забор, смастерить себе теплицу весной или приварить навес на ворота, то здесь вполне можно сэкономить и купить трансформаторный сварочный аппарат — с ним вы без труда справитесь с вышеописанными задачами.

И всё же сварочный инвертор более удобен в эксплуатации, транспортировке и хранении, и чтобы вы могли окончательно разобраться в этом вопросе, рекомендую также прочитать мои статьи «Какой инвертор лучше купить для дома и дачи»: http://www.elektrosvarka-blog.

ru/kakoj-invertor-luchshe-kupit-dlya-doma/   и «Чем отличаются сварочные инверторы»: http://www.elektrosvarka-blog.ru/chem-otlichayutsya-svarochnye-invertory/, а также посмотреть видеокурс «Как выбрать сварочный инвертор»: http://www.svarka-elektrodom.

ru/invertor/

Ещё по теме:

Отзывы о сварочных инверторах

Какой инвертор лучше купить для дома и дачи

Чем отличаются сварочные инверторы

Что скрывают производители сварочных инверторов

курсы:

Как варить электросваркой

Как установить сварочный ток правильно

Как выбрать маску «хамелеон»

Как настроить маску «хамелеон» правильно

Как выбрать сварочный инвертор

Инвертор или сварочный трансформатор: что выбрать?

Подробности : 10 августа 2016

Сегодня сварочные аппараты являются неотъемлемым элементом арсенала не только профессиональных, но и многих домашних мастеров.

Видов оборудования для сварки современный рынок предлагает огромное количество.

Наиболее востребованными являются инвертора и трансформаторы, другие сварочные агрегаты тоже пользуются популярностью, но выбор зачастую делается между этими двумя вариантами. Чему же отдать предпочтение?

Отличия в принципах работы

Главным недостатком традиционных сварочных трансформаторов является  неустойчивость дуги и зависимость стабильности работы от скачков в электрической сети.

У инверторов этого минуса нет, поскольку они обеспечивают устойчивый сварочный ток, на который не влияют перепады напряжения.

Соответственно, дуга у инверторов стабильна, что гарантирует незначительное разбрызгивание металла при сварочном процессе.

Следует отметить и значительно меньшее потребление инверторами тока, нежели трансформаторами. Кроме того, они могут функционировать и от автономных источников питания с бензиновыми или дизельными моторами. Работать с инверторами проще и приятнее, чем с трансформаторами.

Отличия в габаритах

Сварочный трансформатор достаточно габаритный и тяжелый – вес большинства моделей достигает 40 кг. Инверторы отличаются легковесностью и компактностью, что позволяет без проблем их переносить и работать в труднодоступных местах. Среди инверторов можно найти модели весом менее 4-х кг, успешно работающие с электродами диаметром 3-4 мм.

Чем отличается сварочный аппарат от инвертора?

При необходимости самостоятельного проведения сварочных работ возникает вопрос: какого типа сварочный аппарат приобрести. Сварка — это создание неразъёмных соединений между свариваемыми частями на уровне атомов. Сварное соединение является одним из самых прочных и поэтому применяется довольно часто.

При электросварке нагрев и плавление металла происходит за счёт образования электрической дуги между торцевой частью электрода и свариваемой поверхностью. Источники образования и поддержания дуги делятся на несколько типов:

1. Трансформаторные.
2. Инверторные.
3. Выпрямители.
4. Сварочные агрегаты на основе двигателя внутреннего сгорания.

Рассмотрим два типа, нашедших наиболее широкое применение: сварочный аппарат на основе трансформатора и инверторный источник электрической дуги.

Трансформаторный сварочный аппарат

Это самый простой из сварочных аппаратов, использующий переменный ток сети. Работает за счёт трансформатора, который регулирует напряжение сети до сварочного. Трансформаторные или индукционные сварочные аппараты имеют деление по следующим признакам:

• Мощность (чем больше сила сварочного тока, тем более толстый металл возможно обрабатывать).
• Количество постов, то есть рабочих мест (сколько человек одновременно могут работать).
• Напряжение (однофазная или трёхфазная сеть).

Преимуществом его является более простая и надёжная конструкция, невысокая стоимость, высокая ремонтопригодность.

Трансформаторный сварочный аппарат

К недостаткам относят зависимость дуги от скачков напряжения сети, большой вес и габаритные размеры, сильный нагрев во время проведения работ.

Что такое инвертор?

Инверторный сварочный аппарат или просто инвертор — один из источников энергии для электродуговой сварки, в основе которого лежит использование тока высокой частоты. Его работа осуществляется за счёт силовой электроники и небольшого трансформатора.

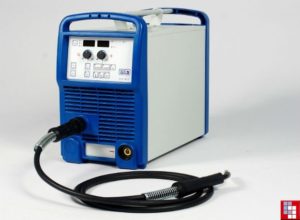

Инверторный сварочный аппарат

Достоинствами его признано низкое энергопотребление, компактность, небольшой вес и размеры, достаточно высокое качество шва.

К отрицательным сторонам инвертора можно отнести относительно высокую стоимость, боязнь влаги, пыли и низких температур (характерно для бюджетных моделей), чувствительность к скачкам напряжения, дорогостоящий ремонт.

Что общего у инвертора и трансформаторного сварочного аппарата

Сходство этих аппаратов в их назначении — образование и поддержание электрической дуги. Но есть ещё некоторые моменты, которые их объединяют:

• Рассматриваемые аппараты объединяет наличие трансформатора, но разного размера. За счёт предварительного получения тока высокой частоты, в инверторах нет необходимости в использовании больших трансформаторов. Для получения тока 160 А нужен трансформатор весом 0,25 кг. Для получения такого же тока в индуктивных аппаратов необходим трансформатор весом 18-20 кг.
• Возможность плавной регулировки тока. Трансформаторные аппараты имеют такую возможность благодаря изменению величины воздушного зазора в магнитопроводе.
• Питание аппаратов осуществляется от бытовой (220В) или промышленной (380В) сети.
• У большинства сварочных аппаратов есть защита от короткого замыкания.

Чем отличаются инверторный и трансформаторный источник электрической дуги

1. Габариты и вес сварочного аппарата трансформаторного типа больше, чем у инвертора. Промышленные образцы могут весить более ста килограммов.
2. Принцип действия. В инверторе переменный ток сети преобразуется первичным выпрямителем в постоянный, затем снова в переменный ток высокой частоты и далее снова происходит изменение на постоянный на вторичном выпрямителе.

   У сварочных аппаратов трансформаторного типа сила тока изменяется за счёт изменения положения магнитопровода, то есть сердечника понижающего трансформатора или включения в цепь разного количества витков обмоток.

3. Инвертор имеет более устойчивую дугу, благодаря стабильности сварочного тока, что влияет на качество шва.
4. Разница в конструкции.

   Инвертор более сложный и может оснащаться следующими дополнительными функциями: HOT START – увеличение начального тока для улучшения поджига сварочной дуги. ARC FORCE — увеличение сварочного тока для ускорения процесса плавления и препятствия залипанию, то есть происходит форсирование дуги.

   ANTI-STICK – снижение тока при залипании электрода для увеличения времени на его отрыв и защиты от перегрузки.

5. Процесс обучения работе на трансформаторе более сложный и трудоёмкий. Однако, освоив эти навыки, без труда можно работать на инверторе.

6. Инвертор выдаёт постоянный ток, трансформатор работает на переменном с частотой бытовой электросети 50 Гц.
7. Коэффициент мощности инвертора наибольший из всего сварочного оборудования, а КПД превышает трансформаторные аналоги на 20-30%.
8. Широкий диапазон изменения тока сварки.
9. Инвертор имеет такой показатель как коэффициент прерывистости работы (КП).

   Он определяет время непрерывной работы на максимальном сварочном токе. То есть, если КП равен 50%, то после 10 минут работы ему требуется 5 минут на охлаждение. К трансформаторному сварочному аппарату такие требования не предъявляются.

10. Возможность использования электродов, предназначенных как для постоянного, так и для переменного тока.

На сегодняшний день на рынке довольно широкий выбор оборудования для сварки различных производителей. Выбор сварочного аппарата следует производить исходя из задач, которые с его помощью предстоит выполнять.

Основные отличия инверторного сварочного аппарата от обычного трансформаторного

Сварочные аппараты становятся незаменимыми не только в промышленном производстве, но и в быту. Подтверждением тому служит огромный выбор техники бытового и полупрофессионального назначения. При этом среди других типов оборудования все большую популярность приобретают инверторные устройства. В чем же состоит отличие инверторного сварочного аппарата от обычного?

Принцип работы трансформаторного сварочного аппарата

Современные трансформаторные сварочные аппараты отличаются надежностью и неприхотливостью. Работают они на частоте 50 Гц. Электрический ток преобразовывается с помощью трансформатора. Происходит это следующим образом. Сначала ток напряжением 220В подается на первичную обмотку трансформатора.

Он намагничивает составной сердечник, который создает переменное магнитное поле. В результате возникает переменный ток во вторичной обмотке, но его параметры уже другие: напряжение – 50-90В, сила тока – 100-200А. Последняя величина напрямую зависит от количества витков во вторичной обмотке трансформатора. Регулируется она механическим путем.

Пример такого устройства – WESTER ARC 130.

Так выглядят сварочные трансформаторы

Впервые электросварку на практике использовал русский изобретатель Н.Н. Бенардос в 1881 году.

Преимущества трансформаторов

Сварочные трансформаторы имеют ряд преимуществ:

• Они недорогие. При равнозначных характеристиках сварочный трансформатор стоит в два раза меньше инвертора.
• Устройства имеют простую и надежную конструкцию.
• Отремонтировать их можно даже в бытовых условиях.
• Они могут работать при отрицательных температурах.

Недостатки трансформаторов

• Трансформаторы отличаются солидными габаритами и большим весом. Они мало приспособлены для частых перемещений.
• Работая на переменном токе, сложно обеспечить высокое качество швов.
• КПД устройств не более 80 %.
• Аппараты потребляют большое количество электроэнергии.
• Их нельзя подключать к внутридомовой сети.

Принцип работы сварочного инвертора

Серийное изготовление сварочных инверторов было налажено около 30 лет назад. Более точное их название – выпрямители с транзисторным инвертором. Главное отличие сварочных аппаратов этого типа – в последовательности преобразований электрического тока.

В этих приборах ему приходится менять свои характеристики несколько раз. Сначала ток выпрямляется и становится постоянным, проходя через полупроводник. На следующем этапе его пропускают через фильтр для дополнительного сглаживания.

Затем ток поступает в инвертор и преобразуется в переменный частотой порядка 100 кГц. После этого он попадает в трансформатор, в котором напряжение понижается, а сила тока увеличивается. Далее он поступает в высокочастотный фильтр и затем в выпрямитель.

На выходе получается постоянный ток требуемых параметров.

За счет таких сложных преобразований удалось уменьшить габариты сварочного аппарата. Пример такого устройства – ELITECH АИС 200 ПНС.

Так выглядит сварочный инвертор

Преимущества инверторного аппарата

• КПД устройств достигает 95 %. Потери энергии минимальны.
• Аппараты отличаются повышенной электробезопасностью.
• Их можно без последствий подключать к обычной бытовой сети.
• Устройства имеют очень широкий диапазон регулирования силы тока. Благодаря этому возможно использовать разные типы электродов и подбирать требуемый режим сварки для металлов.
• Вся работа приборов регулируется управляющими схемами и микропроцессорами. Это обеспечивает легкий поджиг и стабильное удержание дуги.
• Напряжение и сила тока в инверторных аппаратах регулируются плавно.
• Аппараты комплектуются защитой от перепадов сетевого напряжения.
• Сварку можно вести в любых пространственных положениях.

Недостатки инверторного аппарата

• Их стоимость значительно превышает аналогичный показатель сварочных трансформаторов.
• Устройства чувствительны к пыли. Она может быть причиной выхода из строя.
• Инверторные сварочные аппараты плохо переносят повышенную влажность и низкие температуры. Хранить их нужно только при положительной температуре.
• При нарушении правил эксплуатации выходит из строя блок с силовыми транзисторами. Его замена может обойтись в половину стоимости аппарата. Ремонт устройства – очень дорогая процедура.

В итоге отличие инвертора от сварочного аппарата трансформаторного типа с точки зрения пользователя заключается в следующем: он мобильный, обеспечивает отличное качество швов, с ним удобно работать. Эти функциональные преимущества обеспечиваются электроникой и автоматизацией процессов. По этой же причине такие устройства дороже стоят.

Сварочные трансформаторы – это своеобразные «рабочие лошадки». Их следует использовать тогда, когда не предполагается перемещение устройства и не требуется высокое качество сварки.

Инвертор или трансформатор- отличия, преимущества и недостатки | Тиберис

Можно сказать, что в недалеком прошлом веке, одним из самых заветных желаний любого мастера, вплотную связанного с ремонтом машин или любой другой металлообработкой, было иметь под рукой сварочный аппарат. Пусть это будет самодельная трансформаторная модель, но это оборудование помимо несказанной пользы, всегда вселяло гордость его владельцу.

Сейчас же, при высоком темпе развития технологий, полки магазинов электрооборудования забиты различными моделями сварочных аппаратов, отличающихся назначением, функциями, ну и, конечно же, ценой.

И тому, кто сталкивается с выбором сварочного аппарата РДС для бытовых нужд или на производство, наперво встает вопрос «Что выбрать сварочник инвертор или трансформатор?».

Поэтому в этой статье мы представим некоторые плюсы и минусы этих устройств, для того, что бы Вы смогли четко определить, какой из типов устройств Вам необходим- инвертор или трансформатор. Предупреждаем, что в этом материале будет идти разговор исключительно об аппаратах для ручной дуговой сварки.

Отличия процесса сварки инвертора от трансформатора

Давай те рассмотрим сам процесс сварки и отличие в этом вопросе инвертора от трансформатора. И здесь, главный недостаток привычных трансформаторов это недостаточная устойчивость дуги вместе с низкой стабильностью режима, которая полностью зависит от колебаний электро-сети.

У сварочных инверторов здесь неоспоримое преимущество, так как инверторные источники обеспечивают стабилизированный постоянный сварочный ток, который не зависит от колебаний входного напряжения и обеспечивает, таким образом, более устойчивую дугу и минимальное разбрызгивание металла при сварке. Более технологически подкованный инвертор, отличает от трансформатора, как минимум наличие плавной регулировки сварочного тока, не говоря уже о наличии специальных функций, присутствующих в арсенале даже у бюджетной модели, таких как Hot-Start, Anti-Sticking, Arc-Force и др.

Помимо всего выше перечисленного, сварочный инвертор потребляет гораздо меньше электроэнергии и может работать от автономных источников питания- бензиновых и дизельных электрогенераторов (на нашем сайте Вы можете ознакомиться с актуальными моделями генераторов ).

Для примера, электропотребление инвертора при работе электродом диаметром в 3мм равносильно потреблению двух электрочайников, что вполне укладывается в бытовые нормы.

Исходя из всего перечисленного, сваривать инвертором гораздо более выгодно, приятней, а главное проще, чем трансформатором.

Вес и габариты

Немаловажное преимущество сварочного инвертора перед трансформатором – это его малый вес и достаточно небольшие габариты.

Все это становится возможным благодаря повышению частоты напряжения: ведь при повышении частоты в 1000 раз, размер трансформатора уменьшается в десять раз. У некоторых моделей инверторов сам трансформатор имеет размеры меньше сигаретной пачки; основную же массу занимает радиатор.

Неудивительно, что такой инвертор можно легко повесить на плечо и варить в труднодоступных местах: при массе меньше 4-х килограмм некоторые модели инверторов позволяют легко работать электродами диаметром даже до 3-4 мм (к примеру, инвертор отечественного бренда Сварог ARC 200 Easy). И опять в соперничестве между 2-мя типами оборудования побеждает инвертор, как говорится, 40 килограммовый трансформатор на плече не поносишь.

Денежный вопрос

Не скроем, зачастую трансформаторы по-прежнему в два и более раза дешевле инверторов. Да и ремонт трансформаторов на пост-советском пространстве обычно обходится дешевле. Тем, не менее, из опыта Европейских коллег, можно вынести интересные данные: каждые 1000 Евро стоимости сварочных работ при ручной дуговой сварке могут быть разделены на следующие категории затрат:

• 35% оплата труда сварщиков
• 35% стоимость электродов
• 28% стоимость электроэнергии
• И всего 2% оборудование и принадлежности (стоимость св. аппарата, кабелей и пр.)

Как видно, стоимость оборудования для сварки лишь незначительно влияет на общую стоимость сварочных работ. В связи с этим становится выгодно покупать оборудование, использующее новейшие разработки: даже при большей стоимости инвертора уменьшение расходов на электроэнергию в перспективе дает суммарную экономию общей стоимости сварочных работ на 5-8% процентов!

Подведем итоги

Судя по всему, современные сварочные инверторы действительно более практичны, экономичней, а главное более выгодны в использовании в отличие от классических трансформаторов. Тем не менее, важно помнить, что залог качественной сварки в большей степени зависит не от «навороченного» оборудования, а от навыков и подготовки мастера, а именно- человека!

Чем отличается инвертор от сварочного аппарата: обычный трансформатор и инвертор

Большинство людей, занимающихся сваркой, сталкиваются с такими словами, как инвертор, аппарат для сварки или трансформатор. В некоторых случаях эти слова используют как синонимы.

В этом нет ничего удивительного, поскольку эти два оборудования предназначены для одной цели и могут друг друга заменить в необходимый момент. Однако отличия всё же имеются в виде принципа применения на деле.

Основная задача у новичков в сварочной сфере – выяснить, чем же отличается инвертор от сварочного аппарата?

Чем отличается инвертор от сварочного аппарата, и какие характеристики важны?

Говоря об отличиях инвертора и сварочного аппарата необходимо выделить несколько их характеристик.

1. Объем и масса сварочного трансформатора значительно больше, нежели у инвертора.
   В промышленных конструкциях их масса иногда достигает и 100 кг.
2. Сварочные инверторы отличаются от трансформаторов и принципом действия.
   Первичный выпрямитель изменяет переменный ток в регулярный, после чего опять переводит его в переменный с высокой частотой и снова делает оборот уже на вторичном выпрямителе. В трансформаторной сварке ток меняется благодаря изменению в положении магнитных проводов, иными словами от положения сердечника, снижающего оборудование либо включает в цепь различное количество витков.
3. У инверторов есть устойчивая дуга, что дает стабильный сварочный ток, воздействующий на качество шва.
4. Инвертор отличается конструкцией.
   У него конструкция более трудоёмкая, зачастую имеет дополнительные функции, такие как: изменение значения тока, чтобы улучшить поджигание сварочной дуги либо усиление тока, чтобы ускорить работу плавки и не дать объекту слипнуться – функция называется форсированием дуги, либо уменьшение силы тока, чтоб увеличить время отрыва электрода и дополнительной защиты от перегрева.
5. Отличие также заключается в процессе обучения в работе с трансформатором и инвертором.
   С трансформатором работать труднее, но поработав с ним, инвертор трудностей не составит.
6. Сварочные аппараты имеют обширный диапазон при перемене тока.
7. Инверторный сварочный аппарат отличается от обычного способностью применять электроды, необходимые в любом типе тока.
8. При инверторе действует регулярный ток, а сварочный аппарат применяет переменный ток, имеющий 50 Гц частоты.
9. Самая большая мощность из всех оборудований для сварки у инвертора, однако, у трансформаторов большой КПД.
10. Одним из главных отличий инверторного и трансформаторного оборудования является значение коэффициента прерывистой функциональности.
    В последнем случае показатель не важен, но инвертор нуждается в периодическом охлаждении, чтобы не перегреться и дальше исправно выполнять своё предназначение.

На сегодня рынок обладает обширным ассортиментом различных сварочных оборудований от разнообразных изготовителей. Сварочный трансформатор рекомендуется выбирать из поставленных целей и главного предназначения, для которого его приобретают.

Итог

Не всем понятно, в чём разница между инвертором и аппаратом для сварки. Разных характеристик у них предостаточно, если более подробно изучить каждую конструкцию, но обычному человеку они, скорее всего, покажутся идентичными.

Людям, применяющим сварку в различных ситуациях и которым важно качество шва, сварочное трансформаторное оборудование окажется лучшим вариантом.

Когда сваривать необходимо в большом количестве, используя высокую мощность, то трансформатор станет более выгодным вариантом, поскольку перегрев ему не грозит. В этом и заключается основная отличающаяся черта инвертора от сварочного аппарата.

Чем отличается сварочный трансформатор от инвертора?

Многие люди, которые только начинают заниматься сваркой, встречают такие названия как сварочный трансформатор и инвертор, причем когда их употребляют практически в равнозначном значении.

Это не удивительно, так как данные виды техники используются для одних и тех же целей и являются вполне взаимозаменяемыми. Но принцип их использования является все же различным и требуется выяснить, чем отличается сварочный аппарат от инвертора.

Отличий имеется достаточно большое количество, если вдаваться в нюансы, но для рядового пользователя это все может выглядеть одинаковым.

Конструкция

Несмотря на то, что внешне все оборудование очень похоже, так как состоит из корпуса, на котором есть датчики и ручки настроек, а также подключенные провода и держатели, внутренне сварочные трансформаторы значительно отличаются от инверторов.

Трансформаторы появились раньше, поэтому, они более простые. В них входят преимущественно катушки, расстояние между которыми регулируется, изменяя величину тока. Его конструкция более простая и надежная в эксплуатации. За счет меньшего количества деталей здесь поломки случаются значительно реже.

Также тут есть зависимость от скачков напряжения в сети.

Сварочный трансформатор

В инверторе имеется множество электроники, которая управляет сварочным процессом.

Она может быстрее перегреваться, так что нужно следить за температурой аппарата, а также чувствительна к встряскам, ударам и прочим повреждениям.

Сварочный инвертор

Процесс сварки

Отличие инвертора от сварочного аппарата в процессе сварки отличаются следующим образом. Сварочный трансформатор обеспечивает недостаточно стабильную электрическую дугу.

При небольших колебаниях в сети происходит изменение параметров сварочного тока. Инверторы от такого не страдают, так как они могут поддерживать стабильность при помощи различных встроенных схем, что облегчает работу сварщиков.

Это же помогает избежать разбрызгивания металла во время сварки.

Инвертор является более технологически совершенным и обладает точной плавной регулировкой параметров со шкалой. Сварочный трансформатор обладает приблизительными настройками и не имеет точной шкалы.

Современные инверторы, даже в своих бюджетных проявлениях, обладают такими функциями как «Горячий старт», «Антизалипание», а также «Форсаж сварочной дуги».

Инвертор менее энергозатратный и может подключаться к обыкновенной розетке, в том числе и к автономным источникам питания

Размеры и вес

Еще одним заметным фактором, чем отличается инверторный сварочный аппарат от обычного, является его вес. Инвертор занимает меньший объем, при одинаковой с трансформатором мощности, а также меньше весит.

Это стало доступно благодаря тому, что здесь повысилась частота напряжения. Согласно простым расчетам, если повысить рабочую частоту оборудования в 1000 раз, то размеры снизятся примерной в 10 раз.

Большую часть полезного объема здесь занимает радиатор. Многие современные модели весят менее 4 килограмм, тогда как трансформаторы остаются неподъемными для высотных работ.

https://www.youtube.com/watch?v=iNks1lFX34c

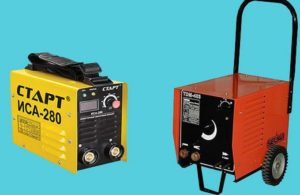

Сварочный инвертор и сварочный трансформатор

Финансовая сторона

Очень важным пунктом, чем отличаются сварочные аппараты друг от друга, является стоимость изделия. Трансформаторы, как правило, имеют более низкую стоимость, чем инверторы. Разница составляет, примерно, в два раза, в зависимости от модели и мощности.

Это же касается и ремонта техники, так как детали для них найти намного легче, а заменить не составит большого труда, не говоря уже о себестоимости и взаимозаменяемости.

Но если рассматривать все в практическом плане применения на различных заводах, то затраты на стоимость оборудования составляют только 2% от общих затрат на сварочный отдел, куда входит зарплата рабочих, расход электроэнергии, расходных материалов и прочие данные.

Таким образом, стоимость имеет значение лишь для частной сферы. Ведь с учетом более низкой потребляемости энергии инвертором, он оставляет преимущество трансформатора в цене не таким уж и существенным.

Вывод

Для тех людей, которые заботятся о качестве шва и активно применяют сварку в различных ситуациях, инвертор является очевидным выбором. В тех случаях, когда нужно сваривать много и при больших мощностях, трансформатор может стать более удобным выбором, так как ему не сильно страшны перегревы.
