Сварочный аппарат для скруток своими руками

Аппарат для сварки медных проводов — Как сделать своими руками? | Портал о системах видеонаблюдения и безопасности

Сегодня мы рассмотрим аппарат для сварки медных и алюминиевых проводов, рассмотрим технологию сварочного процесса. Научимся делать сварной аппарат своими руками.

Описание сварочного процесса

Наиболее качественное соединение электрических проводов можно сделать путём их сваривания. Качественная сварка гарантирует надёжность и долговечность соединения. Для сварки проводов нужно низкое электрическое сопротивление контакта. Для осуществления сварки требуется специальное оборудование в виде трансформатора или инвертора.

Сам процесс сварки не является сложным. Сначала подготавливается скрутка проводов. Эта работа состоит в зачистке соединяемых концов провода от изоляции. Зачистить надо на длину до десяти сантиметров. После зачистки жил, их надо скрутить между собой. Получиться скрутка длиною, примерно 5 см. Конец скрутки срезается кусачками для выравнивания торца.

После того, как подготовили скрутку, надо привести в рабочее состояние аппарат для сварки проводов. Для этого, кабель, идущий от держателя, присоединяется к плюсовой клемме на аппарате. К клемме со значком «минус» присоединяется кабель заземления.

При производстве сварки, надо одевать защитную маску или очки, перчатки.

Когда всё приготовлено к сварке, конец заземляющего кабеля присоединяется к скрутке на некотором расстоянии от торца. Присоединять можно при помощи плоскогубцев, держа их в левой руке. В правой руке находится держатель с электродом. Торец электрода подносится к концу скрутки на 1-2 секунды.

В это время, сварщик, обычно, замечает появление красного свечения и отводит электрод в сторону. Если на месте сварки образовался застывший сплав в виде шарика, а на скрутке появились радужные переливы, значит, сварка прошла успешно. Поле остывания скрутки от сварки, её надо заизолировать.

Сила тока аппарата регулируется в зависимости от сечения проводов, количества жил, толщины скрутки.

На видео: Процесс сварки медных проводов

Как правильно сделать и сварить скрутку

Прежде чем делать скрутку кабеля его надо очистить от изоляции. Изоляция снимается от конца провода на длину до 10 см. Затем концы провода соединяют путём скручивания. Длина скрутки получится где-то около 5 см. Чтобы торец скрутки получился ровным, его обрезают кусачками.

После приготовления скрутки готовится сварка. К клемме, со знаком плюс, подсоединяется провод держателя. К минусовой клемме подключается провод заземления. После этого, приступают к свариванию скрутки. Сварку надо производить в защитной маске или очках. Одной рукой, при помощи плоскогубцев, провод заземления прижимается к скрутке на некотором расстоянии от торца.

В другой руке находится держатель с электродом. Концом электрода надо, на 1 -2 сек., прикоснуться к торцу скрутки. При этом, надо взглядом заметить момент, когда на свариваемом месте появится красное свечение. Округлая поверхность, образовавшегося при сварке шарика, и радужные переливы на скрутке говорят о хорошей сварке.

Когда скрутка, после сварки, остынет, её надо заизолировать.

Сварка алюминиевых проводов

При сварке алюминиевых проводов, необходимо заготовить скрутку, таким же образом, как и при заготовке скрутки проводов медных. Затем приводится в готовность к работе сварочный аппарат. Процесс сварки происходит так же, как и при сваривании медных скруток. После сварки, скрутки надо обработать растворителем, покрыть лаком и заизолировать.

Алюминиевые провода свариваются аппаратами с напряжением до двадцати Вольт. Дуга применяется не большая. Это связано с низко температурой плавления алюминия.

Инверторные аппараты

Самый надёжный вид соединения электрических проводов – это сварка с использованием постоянного и переменного тока, напряжением от 12 до 36 В. Для осуществления сварки электрики всё чаще применяют инверторные сварочные аппараты.

Они экономные, лёгкие, удобные при переноске и в работе. Для сваривания проводов можно использовать графитовые или простые угольные стержни от батарейки.

На аппарате можно установить режим тока, с учётом диаметра и количества свариваемых проводов

Как выбрать аппарат

Предпочтение отдаётся сварочному инвертору. Главными его достоинствами являются: широкий диапазон, возможность мягкого регулирования тока, стабильность в работе, небольшие размеры и вес.

Для сварки проводов можно выбрать универсальный инверторный аппарат. Аппарат этот самый современный. Таким аппаратом можно выполнять всевозможную сварку, и не только проводов. При выборе аппарата надо смотреть на источник питания, его мощность. Для работ дома подойдёт аппарат, мощность которого 4 – 5 кВт., с силой тока до 160 А.

Желательно, чтобы имелся «горячий старт». Он нужен для защиты от залипания при сварке и к перепадам напряжения. Такой аппарат пригодится и для сварки проводов, и для выполнения других сварочных работ в быту. Ещё одно его достоинство – он прост в работе, не требует больших навыков. К недостаткам можно отнести его высокую цену.

На практике, электрики для сварки проводов применяют компактные, переносные, удобные при работе аппараты постоянного тока. Сварочные трансформаторы компактные и недорогие. Можно использовать трансформаторы мощностью 500 Вт и больше, и 25 В напряжения вторичной обмотки.

Аппарат для сварки скруток: что это, как сделать своими руками

Когда производится замена проводки требуется аппарат для сварки скруток. Чаще всего устройства применяются при ремонте квартиры. Медные провода расплетаются, их требуется собирать, чтобы компактно уложить в коробке.

Что это такое

Трансформатор — это устройство, предназначенное для пайки проводов. Если взглянуть на обрезанный кабель, его края напоминают щетину, усики смотрят в разные стороны. Для удобства использования проводов требуется, чтобы края были собраны, заглаженными. С этой целью используется трансформатор, который соединяет усики методом пайки.

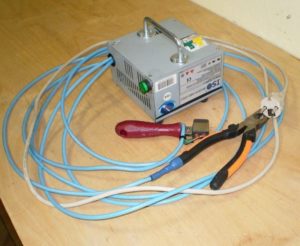

Аппарат для сварки скруток

Визуально он представляет собой большой блок (непосредственно трансформатор), от которого отходят от провода. К ним подключаются зажимы, а также электрод.

Важно! Рядом с трансформатором находится регулятор напряжения.

Технические характеристики

При рассмотрении трансформаторов учитываются следующие показатели:

• сварочный ток;
• уровень напряжения.

Напряжение колеблется от 12 до 36 вольт, сварочный ток стартует от 70 ампер до 120 ампер. Многое зависит от заготовок. Если рассматривать элементы на два провода, сварочный ток должен составлять 70 ампер, при условии, что сечение не превышает 1.5 квадратных метров.

Совет! Подбирая кабель с сечением 2.5 квадратных метров на четыре провода, сварочный ток должен составлять 120 ампер.

Как работает аппарат

Чтобы соединить медные провода, подходит переменный, постоянный либо выпрямленный ток. Важную роль играет его величина напряжения. Для расплавления материала используется электрод, который не нарушает целостность металла.

Работа аппарата

Если есть желание получить ровный, красивый шов, необходимо присматривать модели на постоянном токе. Процесс расплавления осуществляется за счёт надежного контакта электрода с поверхностью. Для того чтобы контролировать процесс плавки, требуется регулятор тока.

Электрод в идеале не должен залипать на металле. Трансформатор отвечает за дуговую сварку, поэтому важным считается поддержание устойчивого горения. Поскольку устройство применяется на меди, у неё не высокая температура плавления. Если рассматривать сталь, не обойтись без мощного трансформатора.

В результате, нет необходимости добиваться большой дуги, требуется лишь кратковременное воздействие. Как в случае со сталью, не наблюдается разбрызгивание металла. Электрод применяется из угля. Многие самоделкины используют специальные стержни, которые достаются из батарей.

Как вариант, подойдут щетки от электромоторов.

Во время подключения трансформатора к сети электрод почти вплотную подводиться к меди, допускается зазор до 1 мм. В процессе преобразования напряжения появляется дуга и на конце электрода заметен небольшой шар. Поскольку речь идет о не высокой температуре, металл не остановится пористым, то есть изоляция не нарушается.

Совет! Когда пайка закончена, провод охлаждается и его конец желательно закрыть изолентой.

Как сделать агрегат для сварки проводов своими руками

При желании можно сделать трансформатор для сварки медных проводов своими руками. Основной вопрос касается подбора материалов и инструментов. Во время изготовления прибора лучше придерживаться инструкции.

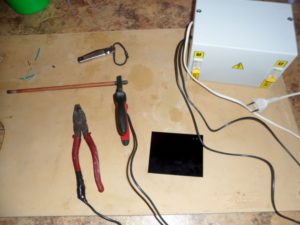

Материалы и инструменты

Чтобы сделать прибор своими руками, из материалов потребуется такое:

• трансформатор;
• зажимы типа крокодил;
• угольный электрод;
• алюминиевый кабель — 2 штуки;
• поворотный регулятор напряжения;
• провод питания сечением более 2.5 мм.

Из инструментов подбираются пассатижи, набор отвёрток. Желательно иметь под рукой плоскогубцы.

Пошаговая инструкция

Чтобы сделать трансформатор своими руками, необходимо придерживаться инструкции.

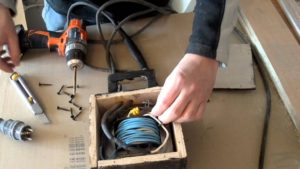

Подбор корпуса

Для самоделки необходим надежный кожух, который будет защищать трансформатор. Важно помнить о технике безопасности, поскольку легко получить ожог. Коробка может быть подобрана из металла либо пластика. Если делается мобильная установка, лучше использовать пластик. Металлическая коробка считается более устойчивой, однако не предназначена для транспортировки.

Подбор корпуса

Трансформатор

Касательно основы на выбор представлены, как электронные, так и силовые установки. Блоки поставляются различными производителями и важно определиться со схемой сварочного устройства на тиристорах. В цепи предусмотрено место для блоков вывода, а также вторичной обмотки.

Отдельно подбирается регулятор напряжения, который отвечает за выпрямленный ток. Данная технология активно используется для зарядки аккумуляторов. Поэтому подобные установки встречаются в стартерах различных производителей.

Если выбор пал на электронный блок, стоит малость разобраться в его работе. За основу взята схема генератора сигналов, поэтому используются биполярные транзисторы.

Обеспечивается обратная проводимость, наблюдается высокое напряжение.

Схема трансформатора

Как вариант, применяются трехобмоточные трансформаторы серии ТИ. Их особенность заключается в малом уровне напряжения. При желании элемент можно самостоятельно создать на ферритах. В таких установках высокий показатель преобразования энергии. Во время сборки важно добиться необходимой величины тока, которая зависит от потребностей.

Кабель питания

Когда имеется мощный трансформатор на 24 вольта, для него рекомендуется подобрать соответствующую электропроводку. Рекомендуется использовать заготовки с сечением от 2.5 мм. По технике безопасности рекомендуется установить выключатель, который подключается к проводке. Таким образом, в случае чего установку можно будет оперативно выключить, прекратив подачу тока.

Кабель питания

Использование клемм

Чтобы запитать трансформатор или инвертер, на него одеваются клеммы методом скручивания. Далее осуществляется подключение к сети 220 вольт.

Установка держателя и контакта

От клемм отходит два провода, один из которых идёт на держатель, другой — на контакт.

У сварщика должна быть возможность удерживать заготовку, а также свободно зафиксировать электрод, благодаря которому осуществляется сварка.

Специалисты не всегда используют зажимы, предпочитая работать свободно с плоскогубцами. Рассматривая поближе держатель под электрод, рекомендуется подбирать длинные заготовки, поскольку они более практичны.

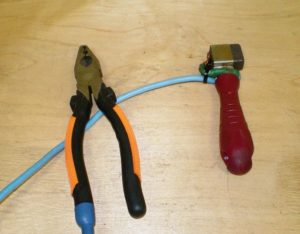

Держатель для аппарата

Уменьшается риск поражения электротоком, плюс сварщику практичнее работать в труднодоступных местах. С длинным держателем легко производить работы на потолке либо в узких проходах. Дополнительно, если от трансформатора отходит длинный держатель, нет необходимости часто его переставлять.

Как правильно использовать

При использовании прибора желателен опыт сварщика. Основная цель — достигнуть качественного соединения, шов должен получиться ровным и аккуратным. Чаще всего приходится работать с кабелем малого сечения. Не все приборы подходят для пайки скруток. Если рассматривать модификацию с переменным током, важно ощущать мощность трансформатора.

При подключении оборудования первым делом производится проверка электрода и кабеля питания. Важно зачистить провод, чтобы на нём не было наслоения. Жилы должны быть лишены изоляции с отступом 6 см. Во время процесса плавления важно следить, чтобы не затронуть изоляцию. Перед плавлением проверяется скрутка.

Проверка скрутки

Неопытные сварщики, жилы слаживают неравномерно, поэтому не получается сделать точную каплю. После скрутки производится обрезка. Все усики требуется удалить, чтобы срез выглядел аккуратно. Таким образом, поверхность прогревается равномерно и капля как раз ложиться на край. Во время работы с электродом важно удерживать заготовку плоскогубцами.

Выше подробно описано, как сделать трансформатор своими руками. Для этого не требуется специальный инструмент либо материалы. Агрегат незаменим во время ремонтных работ дома.

Аппарат для сварки скруток своими руками

Сварочные работы выполняются при любом строительстве, ремонте, установке и настройке электротехнического оборудования, наиболее распространена сварка скруток из медных, алюминиевых проводов.

И если иногда сварка может быть выполнена с помощью паяльника, когда температуры плавления металлов не высоки, то в большинстве случаев необходимо применять специальное сварочное устройство. Подобная аппаратура имеет весьма высокую стоимость, которая не окупится при единовременном использовании, поэтому покупка сварочного оборудования не очень рентабельна.

Однако выход из данной ситуации есть – собрать аппарат для сварки скруток своими руками, для того, чтобы справиться с данной задачей необходимо не так уж и много сил и времени на подготовку.

Предназначение

Сварка проволоки из различных металлов также заменяется обычным скручиванием под давлением, опрессовкой, представляющей собой зажим металлических проводов в цилиндр под действием нагрузки, и так далее. Однако только сварка может обеспечить надежный контакт двух металлических проводов, а также исправную передачу электрического тока.

Технология процесса

Сварка проводов осуществляется в несколько этапов:

1. Снятие оболочки и изоляции провода до металлической проволоки;
2. Выполнение скрутки. Существует несколько способов правильной скрутки, найти их можно в интернете;
3. После этого с помощью плоскогубцев или напильника обрезать скрутку, чтобы длина обоих проводов была одинакова, длина скрутки должна быть примерно 60 мм;
4. Далее на скрутку надевается теплоотводящий зажим и с помощью угольного электрода производится сварка, на конце скрутки образуется маленький шарик сплавленного металла;
5. После застывания скрутку можно заизолировать с помощью изоленты или термоусадочной трубки;

Таким образом, данную процедуру сможет осуществить каждый, в ней нет ничего сложного, главное – наличие исправного сварочного оборудования.

Необходимые материалы для создания

Аппарат для сварки медных или других скруток можно собрать самостоятельно, если имеется небольшой опыт в электротехническом оборудовании. Для осуществления процедуры необходимы следующие детали и инструменты:

• Трансформатор, который необходим для преобразовании напряжения переменного тока одной и той же частоты. Для сварки медных проводов трансформатор должен иметь мощность не менее 0,6 кВт, а также чтобы напряжение вторичной обмотки не превышало 30 В. Рекомендуемая толщина первичной медной обмотки трансформатора 2*0,75 мм и 6 мм дополнительного силового кабеля из алюминия;
• Зажимы «Крокодил», которые предназначены для фиксирования электрода, вместо них можно использовать любые другие фиксаторы, главное – чтобы электроды плотно и четко лежал в держателе;
• Угольный электрод, с помощью которого осуществляется процесс;;
• Кабели из алюминия, желательно;
• Регулятор напряжения;
• Провода с большой площадью сечения;
• Всевозможные инструменты (плоскогубцы, отвертки, пассатижи и так далее).

Процесс создания

Сварочный аппарат для сварки медных скруток лучше изготавливать опытным людям, тк неправильно подключение того или иного элемента может плохо сказаться на его работе. Процедура конструирования включает в себя следующие стадии:

1. Необходимо найти кожух, в котором будет находиться главный элемент схемы – трансформатор, лучше всего использовать пластиковую коробку для уменьшения веса аппарата;
2. Провод для питания необходимо подключить к трансформатору, необходимо выбирать провода с большой величиной площади сечения, чтобы избежать перегрева. Также желательно между трансформатором и проводом питания установить выключатель, которые будет служить для включения и выключения подачи тока, а также оказывать небольшое сопротивление;
3. Провод для питания подключается к трансформатору с помощью клеммы;
4. От клеммы трансформатора необходимо пустить два провода, также большой площади сечения, один будет служить как пустой контакт для фиксации скрутки, второй – держатель электрода, с помощью которого осуществляется сварка.

В качестве держателей, как уже было сказано выше, можно использовать большие зажимы «Крокодил», для пустого контакта будет достаточно обычных плоскогубцев.

Провода для держателей лучше всего выбирать длинными, чтобы можно было осуществлять различные сварочные работы на потолке или стенах без переноса самого аппарата.

На больших устройствах возможна установка дополнительного сопротивления, а также регулятора силы тока.

Требования к самодельному сварочному аппарату

Самодельный сварочник для скруток металлических проволок должен отвечать следующим требованиям, благодаря которым обеспечивается его эффективная и качественная работа:

• Безопасность для жизни человека. Все провода должны быть изолированы, так как в таких аппаратах сила тока достигает 60 А, а человеку для смертельного исхода достаточно лишь 1 А;
• Трансформатор должен выдавать мощность не менее 600 Вт;
• Провода держателей следует изготовить не слишком длинными, так как при увеличении длины провода увеличивается сопротивление и сила тока на конце падает, оптимальной длиной при трансформаторе 600 Вт будет 3-4 метра;
• Кожух конструкции должен быть прочным и легким, чтобы была возможность переноски;
• Зажимы для скруток должны быть удобными и комфортными, также желательно изготовить специальные держатели для них.

Преимущества использования

Сварочный аппарат для сварки скруток, созданный своими руками, имеет большое количество преимуществ по сравнению с промышленными моделями, например:

• Дешевизна. Все детали, входящие в конструкцию, можно купить в магазине электронной техники, их стоимость не очень велика. Поэтому создание подобного агрегата сэкономит изрядное количество денежных средств;
• Качество. Когда человек собственноручно создает свой сварочный аппарат, он выполняет все действия очень аккуратно и правильно;
• Легкость эксплуатации. Человек, который лично создавал и проектировал такой агрегат, будет разбираться в его устройстве;
• Небольшой вес и габариты. Промышленные модели подобно техники выполняются очень большими и тяжелыми;
• Компактность, при наличии кожуха аппарат прекрасно поместиться в шкафу.

Таким образом, самодельный аппарат для сварки скруток станет отличным решением проблемы соединения металлических проводов. Сварочный аппарат для скруток при правильном монтаже и эксплуатации прослужит своему хозяину более трех лет.

Для того, чтобы разобраться со схемой подключения и принципом работы, не требуется много времени, осуществить такую работу, при должном уровне подготовки, сможет абсолютно каждый.

Зачем переплачивать, если такой аппарат легко изготавливается вручную.

Поделись с друзьями

Трансформатор для сварки медных проводов своими руками: пошаговая инструкция

Соединять провода можно разными методами. Их отличия заключаются в динамике работы, качестве контактов и возможностями продолжительной работы под серьёзными сетевыми нагрузками. И самым надёжным способом считается скрутка со сваркой. Но для него требуется наличие специального прибора. Такой трансформатор для сварки медных проводов делают своими руками

Требования к трансформатору для сварки

Это должен быть аппарат переменного тока с ориентировочным параметром 400 -600 Вт. Выходная обмотка должна иметь напряжение от 9 до 36 В.

Для соединения медных проводов или скруток задействуют угольные или графитовые электроды.

Обязательно применяется медный теплоотводящий зажим с большой площадью. И чем она солиднее, тем лучше.

Далее приведено соотношение этих показателей с требующейся мощностью тока.

Разновидности

Наибольшей популярностью пользуются инверторные аппараты. Их несложно приобрести в магазине. Они обладают солидным функционалом и спектром возможностей.

Работу существенно облегчает опция «горячий старт». Она защищает аппарат от залипания и скачков напряжения в сети. Благодаря току до 160 А можно варить металл плотностью до 5 мм. Это достаточно для бытовых задач.

Хороший спрос отмечен на такие модели, как:

• Ресанта САИ-160.
• QUATTRO ELEMENTI A
• PFTRIOTMax Welder DC-200 C

Трансформаторы, создаваемые своими усилиями, могут выполнять разные виды сварки:

• Дуговая. Подобный аппарат чаще всего создаётся своими руками. Он характеризуется простой конструкцией, которую помимо трансформатора, образуют: контроллер силы тока, фиксатор электродов, зажим массы.

В самодельных агрегатах обычно устраивается трансформатор, имеющий тороидальный и П-подобный магнитопровод, вокруг которого сосредоточены обмотки медного провода. В зависимости от функциональных качеств меняется и плотность провода на них.

• Точечная. Участок сварки нагревает двумя медными электродами, на него воздействует высокое давление. В конструкции имеются конденсаторы. В трансформаторе устроены медные контакты. Между ними сосредотачиваются свариваемые компоненты. Мощность трансформаторов здесь уступает п.1. Также в них есть П-подобный сердечник.



Какую бы модель вы не планировали создать, требуется знать её характеристики и как их можно варьировать.

Как собрать трансформатор для сварки медных проводов своими руками

Если по каким-либо причинам покупка аппарата является неприемлемым вариантов, можно соорудить эту технику самостоятельно. Базисом для неё служит старый трансформатор.

Подготовка инструментов и материалов

Для создания запланированного устройства понадобится такой арсенал:

• Трансформатор.
• Готовый короб или кожух.
• Электрокабель.
• Пассатижи.
• Приспособление для удержания электрода.
• Угольный электрод.
• Автоматические или полуавтоматические приборы.

Для изготовления пункта 6 можно применить сердечник массивной круглой батарейки или крупной угольную щётку.

Собирать самодельный аппарат необходимо только при наличии хороших знаний схемы и работы подобных устройств.

В качестве базы можно применять трансформаторы от неиспользующихся старых телеприёмников, микроволновок и т.д. Мощность основы должна составлять 200 – 500 Вт.

Процесс сборки

Он проходит кропотливо, скрупулезно считаются витки. Далее предложен пример создания прибора с П-подобным сердечником. Этот процесс намного проще, чем сооружения тороидальной модификации.

Этапы работы

Каркасы для обмоток. Их создание происходит из текстолитовых пластин, из которых вырезаются элементы для пары коробов. В каждом коробе устраиваются две верхние крышки с прорезями, в которые помещаются четыре стенки. Площадь прорезей внутри идентична сечению сердечника. При этом несущественно увеличиваются размеры стенок короба.

• Изоляция каркасов термостойким материалом.
• Мотание обмоток.

Провода для них должны иметь термоустойчивую стеклянную изоляцию. После намотки одного слоя, изолируйте его и делайте следующий. На определённом количестве мотков создаются отводы. В завершающей фазе наматывается верхняя изоляция. Окончания проводов протягиваются сквозь отверстия, сделанные в самой верхней пластине. Затем на этих окончаниях фиксируются медные винты.

• Сборка и шихтование магнитного провода. Здесь применяются железные пластины с устаревших трансформаторов. Их толщина – 1 мм. Они собираются в монолитную конструкцию. По окончанию все обмотки испытываются тестером на недочёты.
• Создание диодного моста. Задействуются диоды В200, либо KBPC5010. Каждый из них рассчитан на работу с нагрузкой 50 А. Если ваш аппарат имеет параметр 180 А, таких диодов нужно 4. Они фиксируются к радиатору. Их подключение по отношению к обмоткам параллельное.
• Сборка корпуса. Помещение туда трансформатора.

Меры безопасности

Для создания данного агрегата вы должны чётко представлять принципы его работы и характеристики. Другие меры таковы:

• Основательно подсчитывайте число обмоток.
• Соблюдайте все требующиеся параметры на соответствие. Это и мощности диодов, и сечения проводов и т.д.
• Изолируйте все опасные участки термоустойчивым материалом. Например, обмоточные провода должны иметь специальную стеклянную изоляцию. Это защитит их от перегреваний и пробоев.

Аппарат для сварки скруток

При замене проводки все скрутки медных проводов лучше сваривать или пропаивать, такую сварку я видел даже на алюминиевых проводах в проводке дома 1960 года постройки. Уже тогда строители знали о сварке проводов… Как сделать аппарат для сварки медных скруток своими руками читайте далее.

Клеммы Wago

Многие наверняка скажут: А клеммы типа Wago на что? На дворе 21-й век!

Отвечаю сразу: поставил я эти «супер-клеммы» при замене проводки в квартире, а когда включил электрочайник — такая клемма у меня сплавилась, мне это очень не понравилось, я даже разобрал одну такую клемму и увидел, что там контакт очень тонкий.

Поэтому порой старая добрая скрутка будет надежнее всего этого современного «добра»!

Одно время конечно были хорошие клеммы тупиковые — вставляешь туда скрутку и винтиком затягиваешь — получается заизолировано и крепко зафиксировано — обалденная штука, но сейчас они полностью пропали из продажи. Обидно

Сварка скруток медных проводов своими руками — Станки, сварка, металлообработка

Качественные соединения медных проводов в электропроводке – залог безопасности и гарантия долгого срока службы.

Для соединений используют скрутку, пайку или сварку. Сварочное соединение превосходит все остальные по надежности. А сам процесс сварки проводов возможен при использовании специального аппарата.

Электрические медные кабели состоят из нескольких жил, каждая из которых скручивается отдельно. При ремонтах работу приходится проводить прямо в распределительных коробках, что доставляет определенные неудобства.

Чтобы каждую скрутку запаять по длине паяльником (точечного соединения будет недостаточно) на высоте, придется затратить много времени и сил. Сваркой достаточно соединить провода только в конце скрутки.

А компактные аппараты, используемые при работе, облегчают процесс.

Сварка меди осложняется тем, что она становится хрупкой уже при 300°C, а плавится при 1080°C. Поэтому, кроме теоретических знаний, необходимо иметь опыт работы. Для тех, кто впервые столкнулся с необходимостью сварки контактов в распределительной коробке, рекомендуется попрактиковаться на опытных образцах.

Скрутки медных проводов можно заварить обычным инверторным аппаратом или с помощью самодельного устройства на основе понижающего трансформатора. Электрики пользуются узкоспециализированным аппаратом, предназначенным специально для сварки скруток. Порядок работы не зависит от выбранного устройства и выглядит следующим образом:

1. Освободить от изоляции провод на расстояние около 100 мм.
2. Сделать скрутки нужных жил. Длина каждой должна быть около 50 мм.
3. Присоединить рядом со скруткой массу.
4. Подвести электрод к проводам до образования дуги. Контакт – 1-2 сек. Скрутка сварена.
5. Следующую скрутку варить после остывания предыдущей.
6. Осталось провести изоляцию каждой скрутки с помощью термоусадочных трубок или изоленты.

Сила тока, которая необходима для сварки проводов, обычно составляет 30-90 ампер и полностью зависит от количества жил в скрутке и их сечения, а также от фактического напряжения питающей сети.

Аппарат для сварки должен обладать функцией регулировки тока. Работа ведется при напряжении 12 или 36 вольт.

В качестве электрода при сварке проводов идеальным решением будет выбор угольных с содержанием меди.

Не забудьте обесточить свариваемые провода!

Краткий обзор устройств

Специализированные устройства ТС 700 производства Призма используются исключительно для сварки скруток меди и алюминия (во втором случае с применением флюса). Они отличаются простотой и удобством использования.

Очень компактные размеры устройства и небольшой вес, а также простота самого процесса сварки – именно то, что необходимо для столь кропотливой работы. Прибор дает на выходе напряжение 12 В, а потребляемая мощность при работе — от 1 до 1,5 кВт (в зависимости от модификации).

Выпускается упрощенная модель для бытовых нужд ТС 700-1, для электриков ТС 700-2 и для крупных производств ТС 700-3. Комплектуются двумя силовыми кабелями, один из которых снабжен пассатижами для зажима скрутки, а второй – держателем электродов. Имеется переносная сумка с ремнем для ношения на плече.

Бытовая модель сваривает скрутки до 16 мм в диаметре, две другие – до 24 мм. Цена первой – 7600 рублей, второй 8950 и третьей 9300.

Читайте так же:  Обзор сварочных полуавтоматов Аврора

Мини «ДОН» — аппарат цифровой инверторный с питанием от сети 220 В. Небольшие размеры, удобный функционал.

Снабжен устройством для блокировки при скачущем напряжении, цифровой индикатор показывает текущее напряжение в сети, что облегчает подбор диаметра электрода для сварки. Есть функция защиты от залипания и регулировки тока.

При необходимости изготовитель может поставить модель, приспособленную для работы в опасных условиях. Цена устройства 8000 рублей.

Аппарат ТС700 и рассказ про него в видео

Можно ли сделать устройство для сварки из подручных материалов?

В хозяйстве мастерового хозяина всегда найдется старенький неиспользуемый трансформатор, на основе которого можно сделать домашний сварочный аппарат для медных проводов. Схема устройства несложная, с монтажом справится любой новичок. Для изготовления потребуются:

• Трансформатор;
• Материал для кожуха или готовая коробка;
• Кабель электрический;
• Пассатижи для зажима скрутки;
• Держатель электрода;
• Угольный электрод, который может быть изготовлен из сердечника круглой батарейки большого размера или крупноформатной угольной щетки.
• Автоматы или полуавтоматы

Самодельный аппарат и рассказ про него в видео ниже

Заниматься изготовлением самодельных аппаратов допустимо только в случае, когда вы хорошо знакомы с понятиями работы электротехнических устройств.

Подробных описание самодельных конструкций масса, ниже приведены фотографии некоторых из них. Трансформаторы можно использовать от старых телевизоров, от микроволновой печи, и другие.

Достаточная мощность трансформатора для изготовления сварочника лежит в пределах 200- 450 ватт.

Читайте так же:  Узнаем, какой инверторный сварочный аппарат лучше?

Принципиальная схема сборки представлена на рисунке:

Домашний прибор хорош тем, что не требует значительных вложений денежных средств, а функций его хватает на решение бытовых задач по сварке.

Соблюдайте правила безопасности при работе с электрическими приборами! Так, ни в коем случае, не включайте трансформатор от микроволновой печи для проверки в сеть! Напряжение на оригинальной вторичной обмотке доходит до 2000 В! Только после ее удаления возможно использование такого трансформатора для наших целей, а вторичную обмотку придется сделать самостоятельно.

Еще один самодельный аппарат и рассказ про него

Параметры сварочных работ с медью

Выбор силы тока конкретно к диаметру скрутки, количеству проводов в ней и их сечения имеет первостепенное значение для качественного результата. Лучшие значения подбираются опытным путем и главную роль играют в этом профессиональные навыки. Для примерной ориентировки по значениям ниже приведена таблица рекомендуемых параметров.
