Как сварить гаражные ворота своими руками

Как самому сварить ворота для гаража

Распашные ворота – наиболее распространенный в мире, простой и надежный механизм подвижного заграждения. Правильно сварить ворота несложно: конструкция из двух створок проверена на протяжении сотен лет. Технология «по месту» является традиционной для ограждений такого типа.

Сколько петель надо?

Чтобы сварить ворота на гараж правильно, нужно до начала строительства выбрать их вид, тип, размер.

Первый этап сооружения – планирование

Размеры ограждающей конструкции гаража рассчитывают исходя из типа транспортного средства. Габариты имеющегося автомобиля (их замеряют по краю зеркал) увеличивают до габаритов предполагаемого в перспективе. К полученной величине добавляют:

• 0,6 м – если авто при въезде в гараж движется прямо;
• 1,0 м – если въезд с поворота.

Ориентировочно для легковых машин ширина створа составляет 2,4-2,5 м; для внедорожников нужно предусматривать ширину – 3-3,5 м. Высота проема проектируется в пределах: 2-2,2 м.

Варим ворота сами

Предпроектные работы

Задача, которую надо решить до того, как сварить ворота своими руками, – определение их типа. Если предусматриваемый способ изготовления – самодел, альтернативой распашным могут быть только откатные ворота. Ограждения других типов – рулонные, секционные, складывающиеся лучше заказать в специализированной компании.

Конструкция распашных, открывающихся наружу ворот, состоит из двух основных узлов:

• закладного несущего короба
• непосредственно створок;
• более мелких сборочных единиц – петель, ручек, замков.

На этом этапе нужно определиться с материалами. Конструкция получится более легкой, если створки изготовить из профнастила – катаных металлических листов толщиной от 0,35 до 1,2 мм. Каркас в этом случае собирают из деревянных брусьев или металлических профилей.

Соединения делают разъемными – на саморезах или винтах. Ворота из профиля можно утеплить пенопластом или минеральной ватой и изнутри обшить отделочным материалом. Недостаток такого ограждения очевиден: его легко разобрать на детали с помощью гайковерта.

Если гараж расположен вне зоны постоянного наблюдения, специалисты рекомендуют сварить металлические ворота. С этой целью нужно выбрать:

• для подвижных полотен стальной лист сечением 2-3 мм;
• для каркаса – профильную трубу 20х40 мм.

Короб изготавливается из уголка, размером не менее 63 мм; используют и 70-й или 75-й уголок.

Металлические детали такой толщины могут соединяться сварочным швом, образуя единую неразъемную конструкцию.

Выбор конструкции каркаса и черчение

Короб представляет собой две рамы, скрепленные перемычками. Конструкция рамы (показана на фото) напоминает кольцо с вогнутыми кромками, которое охватывает торцы стен вдоль всего периметра створа по ребрам. Первая рама – внешнего обрамления – изготавливается из уголка, направленного полками внутрь гаража. При сборке второй рамы – внутренней обвязки, уголок укладывается полками наружу.

Детали короба должны свариваться встык. При этом полки уголка в месте соединения обрезаются под углом 45о. Меньшая длина каждого уголка должна быть равной расстоянию между противоположными кромками стены за вычетом 10мм. Этот сантиметр – технологический зазор (2х5 мм), он необходим для удобства монтажа рамы. Таким образом, внутренняя ширина проема гаража внутри короба будет равна:

• Ширина между торцами стен – 10мм (удвоенный технологический зазор) – 16 мм (удвоенная толщина полок уголка).

• Размеры каркаса из профильных труб по ширине должны быть меньше проемов между рамами на 20 мм (учетверенный зазор): он необходим для свободного перемещения створок.
• Длина вертикальной направляющей равна этому расстоянию; длины горизонтальных ребер уменьшаются на 80 мм: на две толщины вертикальных труб.

Конструкция ребер жесткости должна предусматривать:

• внешнее обрамление;
• поперечные, продольные, а при необходимости, и диагональные элементы.

Сборка и сварка

О том, как сварить ворота посмотрите видео.

https://www.youtube.com/watch?v=5WEpOnTbuao

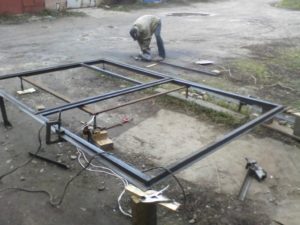

Короб выкладывают на технологический стол. Он представляет собой четыре опорных площадки, установленные в углах конструкции на одной высоте. В качестве площадок можно использовать кирпич или шлакоблок. До начала сварки:

• сопрягаемые уголки выкладывают с учетом уровня и равенства диагоналей:
• скрепляют струбцинами;
• «прихватывают» точками;
• корректируют сочленения;
• сваривают;
• замеряют диагонали.

Разница между ними не должна превышать 5 мм.

Операцию повторяют для второго короба. Способом, как на видео, из профильных труб сваривают остов створок.

Крепление полотен к каркасу из профильных труб осуществляется сваркой через каждые 100 – 150 мм. Правое полотно делается шире левого на 20-50 мм.

Петли крепят следующим способом: створки вставляют в проем и регулируют по высоте и уровню. Шаг перемещения составляет 5 мм. Этого достаточно, чтобы исправить незначительную технологическую ошибку: свободный ход полотна по вертикали в соответствии с чертежом составляет 20 мм.

Гаражные петли приваривают таким образом: нижнюю половину (с опорным стержнем) – к раме, а верхнюю – к подвижному полотну. После окончательной регулировки ограждающего механизма крепление петель усиливают стальными пластинами, которые обваривают по периметру. Короб крепят к откосам металлическими стержнями длиной от 150 мм.

Альтернативные виды ограждений

Установка откатных ворот из профтрубы с полотном из профиля потребует выполнения дополнительных работ:

• строительных;
• слесарных;
• сборочных;
• электромонтажных.

Строительные работы включают, во-первых, сооружение опорной балки. Для этого перед гаражом по всей ширине проема заливается фундамент, в который полками вниз монтируется закладной швеллер 200 мм. Во-вторых, у торцевых стен возводятся усилительные колонны, на которые будет опираться конструкция.

Ворота из профнастила навешиваются на закладные из профтрубы (как на фото), которые вмонтированы в колонны. Снизу к створкам крепятся каретки с роликами – у одного края и концевой ролик – у другого. Движение осуществляется по опорному швеллеру. В качестве привода используется электродвигатель. В электрической схеме предусмотрено отключающее реле.

Заключительные операции

Все металлические поверхности должны быть зачищены, загрунтованы и окрашены. Готовые гаражные ворота можно утеплить. По факту завершения работ стоит подсчитать: сколько стоит сварить ворота, если работу выполнять своими руками.

Как сварить гаражные ворота из профильной трубы – поэтапная инструкция

Готовые металлические ворота для гаража стоят недешево. Если есть обычный бытовой сварочный аппарат, то вполне можно сварить гаражные ворота самому. Расходные материалы обойдутся недорого, а работа займет дня три – четыре.

Определяемся с типом ворот

Тип конструкции ворот зависит от размеров торцевой стены и свободного пространства для свободного открывания створок:

• распашные ворота – механическая удобная и простая конструкция, сделать ее несложно. Минус распашных ворот – надо много места перед гаражом и по бокам, а это не всегда возможно;
• подъемные поворотные – металлическое полотно поднимается вверх, как штора. Шарнирно-рычажный механизм можно купить уже готовый или сделать самому, деталей для этого устройства надо немного. Такая конструкция удобна для гаражей во дворе, на маленьком садовом участке. Свободного места для открытия практически не нужно. Большой плюс подъемных ворот – великолепная герметичность;
• роллеты – ненадежный вариант гаражных ворот, но экономичный. Металлические пластины складываются наподобие жалюзи и собираются в специальный короб под потолком. Вскрыть такую защиту – пара пустяков, поэтому роллеты можно устанавливать только в охраняемых помещениях;
• откатные ворота — напоминают дверцы шкафа купе. Требуют достаточно места для открытия с одной стороны (на всю длину полотна створки). Минус этой конструкции в том, что рельсы для передвижения часто засоряются и их надо регулярно чистить, а это раздражает.

Из этих четырех вариантов конструкций наиболее популярны простые распашные и подъемно поворотные ворота. Как можно сварить их самому из доступных и недорогих материалов?

Материалы, комплектующие и инструмент

Перед тем, как сварить гаражные ворота надо продумать размеры конструкции, лучше начертить чертеж, тогда станет понятно, сколько комплектующих необходимо для выбранного варианта.

Для начинающих мастеров в продаже есть уже готовые комплекты готовых ворот рулонных ворот, которые легко установить, следуя подробной инструкции. Тем, кто знаком со сварочным аппаратом, надо подсчитать количество необходимых деталей, исходя из чертежа.

Зачем нужен чертеж

Чтобы потом не переделывать уже готовую работу, лучше заранее подсчитать и выяснить важные моменты:

• вычислить оптимальный размер створок, еще раз убедиться, что ничего перед гаражом и сбоку не мешает свободному открыванию и закрыванию;
• важно, чтобы расстояние от боковой стойки до заезжающего автомобиля было больше тридцати сантиметров. Даже если пока у Вас жигули, рассчитайте все же размеры джипа, может быть, купите свою мечту через несколько лет, не переваривать же ворота потом;
• стандартная высота – два метра;
• оптимальный проем для гаражного бокса 2,4 на 2,1 или 5,4 на 2,4;
• материал для створок должен быть надежным, прочным и долговечным – лучший вариант сталь оцинкованная, толщиной пять миллиметров. Можно и брать и толщину в два миллиметра, для облегченной конструкции каркасного гаража;
• продумайте запорный механизм. Самый простой вариант – запоры на внешние колодки, сложнее – бронированные накладки.

На чертеже легко отметить расположение всех элементов и подсчитать, какой размер листа нужен, и какое количество крепежа необходимо.

Необходимые материалы и инструменты

Здесь приведен краткий список комплектующих деталей и материалов, который каждый мастер может дополнить на свое усмотрение:

• стальной уголок – из него варится крепежная рама. Берем 75-й уголок, не меньше, на раме крепятся тяжелые створки, поэтому важна прочность и устойчивость;
• материал для створок – лист металлический оцинкованный, профилированный лист или дерево. Металл надежней, а древесина теплее, но требует пропитки антипиренами;
• петли – надежней и безопасней внутренние петли на подшипниках, не промерзают в морозы;
• запорная система – выбор ограничен только наличием денег, конструкций очень много;
• болгарка с кругом по металлу, дереву и для зачистки;
• профильная труба;
• рулетка и угольник;
• сварка;
• водяной уровень.

Работы лучше выполнять на столе или на открытой площадке, положив как подставку швеллера. До начала работ обязательно проверьте уровнем, чтобы поверхность была по одной оси (диагональ).

Работы по изготовлению ворот – поэтапно

В первую очередь надо изготовить несущую раму, которая устанавливается в проем гаража, на нее будут крепиться створки. Надо сделать внешний и внутренний металлический каркас рамы.

Последовательность действий рассмотрим подробно.

Изготовление рам

Как варить рамы для ворот:

• рама должна соответствовать по высоте и ширине готовому проему. Обязательно измерьте внешний и внутренний размер, если строили непрофессионалы, то они иногда отличаются на 2 – 3 см;
• приступаем к нарезке заготовок из уголка;
• уголки раскладываем на поверхности и выставляем четко по водяному уровню при помощи подкладок (прямой угол лучше измерять по диагонали);
• свариваем всю конструкцию и зачищаем шлифовальным кругом все швы от сварки. Рама должна быть ровной, без шероховатостей и выпуклостей для того, чтобы ворота закрывались герметично;
• в каждый угол привариваем рычаг для жесткости и прочности рамы (подойдут оставшиеся обрезки для уголка);
• разложив все элементы рамы, слегка прихватываем сваркой конструкцию, чтобы можно было примерить и подогнать молотком по размеру проема;
• точно так же варим вторую раму.

Перед установкой сваренную конструкцию лучше сразу обработать пропиткой от ржавчины по металлу, дать высохнуть и только после этого приступать к монтажу.

Установка рамы

Устанавливать раму лучше вдвоем, чтобы не было перекосов:

• крепим к стене и наружную и внутреннюю конструкцию каркаса штырями, длина зависит от тяжести всех ворот от 15 до 20 см;
• привариваем раму к штырям, срезаем все лишнее и зачищаем швы болгаркой;
• внешнюю и внутреннюю рамы скрепляем пластинами, шаг перемычек – 60 см.

Можно приступать к изготовлению створок ворот.

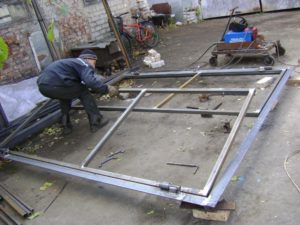

Изготовление створок

Самая простая конструкция ворот – распахивающиеся створки:

• трубы раскладываем на абсолютно ровной поверхности лицом вверх;
• в прямоугольнике расставляем направляющие – проверяем уровнем;
• учитываем, что размер створок должен предусматривать зазор в 1 – 2 см между каркасом и рамой, чтобы створки легко открывались. Прихватив каркас сваркой, можно примерить, при помощи вкладышей-прокладок определить нужный размер створок;
• выставляем углы при помощи угольника и уровня и варим;
• когда сварили две створки ворот надо сделать еще одну примерку, уже двух половинок ворот, только после этого варить окончательно;
• для стандартных створок делают по два ребра жесткости на каждой. Количество зависит от толщины металла и веса всей конструкции, чем тяжелее ворота, тем больше ребер жесткости надо установить.

Несколько слов о ребрах жесткости, зачем они нужны, как их правильно закрепить в каркасе:

• по центру выставляем вертикальные уголки, крепим их по диагонали в верхнем и нижнем квадрате каркаса створки;
• если планируется делать дверь в одной из створок, то вокруг такой двери выставляем верхнее и нижнее горизонтальное ребро жесткости. В этом случае створка делится вертикально на две половины, а не горизонтально, как в обычном варианте.

В одной из створок мы делаем дверь. Для этого привариваем несколько вертикальных и горизонтальных уголков, ориентировочная конструкция такого каркаса показана на схеме;

Осталось приварить петли на раму и на створки. Обязательно несколько раз померяйте, прежде чем варить окончательно. Лучше сначала прихватить и навесить, подогнать, а только потом варить капитально. Все неровности зачищаем и шлифуем болгаркой.

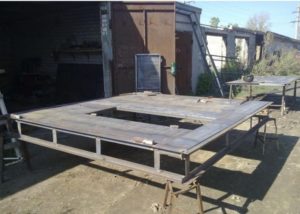

Обшивка ворот

Ответственный этап, потому что сварить ворота надо четко, соблюдая геометрию, малейшее несоответствие размерам и промах вызовет перекос всей конструкции:

• Вырезаем лист оцинковки по размерам. Важно помнить, что левая сторона должна идти внахлест на правую створку (2 – 3 см);
• лист привариваем к каркасу точечно с шагом в полметра;
• лишние сантиметры правой створки обрезаем;
• теперь приступаем к сварке всей конструкции створок;
• варить надо лист металла к каркасу сплошным швом, но точечно, если проваривать металл полностью, то каркас может повести. Вариант – струбцина, которой можно прочно зафиксировать каркас к швеллеру. Тогда можно варить сплошным швом, но поэтапно – 10 см с одной стороны, потом 10 см с другой, так металл не перегреется.

Пора приваривать петли, нижние и верхние.

Как приварить петли

Понятно, что нижнюю половину петли привариваем к раме, а верхнюю к створке. Несколько важных моментов:

• металлическая полоса усилит соединение петли с каркасом. Изогнув полосу, прикладываем ее к петле и к створке;
• дополнительную прочность петлям придадут внутренние вкладки из тонкой арматуры.

Зачищаем швы при помощи болгарки. Теперь можно устанавливать замок.

Замки, запоры и задвижки

Если планируется навесной замок, что не очень удобно, то здесь все просто. Привариваем снаружи к каркасу два ушка из изогнутого металлического прута и зачищаем болгаркой. Но такие замки на морозе открывать крайне неудобно.

Засов и дополнительные штыри – стропы изнутри усилят надежность. Если установить стропы, то две половинки ворот будут плотно зафиксированы изнутри, можно будет сделать на одной из створок дополнительную входную дверь в гараж.

При выборе замка для гаража, учтите, что цилиндровые замки при морозе очень тяжело открыть, они быстрей и прочней замерзают. Лучше приобретать врезные замки с ключом трубкой.

Покраска и утепление

Красить и грунтовать металлические ворота надо обязательно. Обновлять краску желательно раз в два года. Важные нюансы, которые надо помнить при покраске ворот:

• растворителем обезжириваем поверхности;
• обрабатываем грунтовкой по металлу с присадкой от ржавчины;
• красим, удобней окрашивать металл из специального аппарата, в котором краска наносится под давлением. В этом случае расход краски меньше, а покрывная характеристика выше. Аппарат можно взять в аренду, так как стоит он недешево.

После покраски приступаем к утеплению ворот, ведь металл лучший проводник холода:

• удобней укладывать утеплитель по деревянной обрешетке на створке ворот, которая монтируется изнутри;
• в качестве утеплителя можно использовать пенополистирол, но, в этом случае надо будет защищать утеплитель негорючей финишной обшивкой. Лучше выбрать для утепления стекловату в матах или минеральную вату – это негорючий материал;
• дополнительно все щели, которые остались по периметру установки рамы надо запенить монтажной пеной, потом лишнюю пену срезать и оштукатурить;
• важно заполнить утеплителем все пустоты, чтобы не образовывались мостики холода;
• для средних широт, где нет сильных морозов слой утеплителя 5 см, для севера – не ниже 10 – 15 см.

Финишную отделку ворот изнутри по деревянной обрешетке делают из пластиковой вагонки или из фанеры.

Сделать распашные гаражные ворота своими руками несложно, главное иметь свободное время, желание и сварочный аппарат. Сделать более комфортной в использовании простую распашную конструкцию можно дополнительной автоматикой по закрыванию дверей.

Как самому сделать ворота из профильной трубы?

Время чтения: 9 минут

Сейчас в магазинах можно найти огромный выбор ворот в гараж и ворот для забора. Зачастую они неплохо сделаны, имеют презентабельный внешний вид и вполне справляются со своей задачей. Тем не менее, многим умельцам не дает покоя стоимость таких ворот. Она, как правило, существенно выше, чем если бы вы решили изготовить ворота самостоятельно.

Чтобы существенно сэкономить, можно изготовить ворота из профтрубы. Они прочные, недорогие и выглядят на хуже покупных. В этой статье мы делаем ворота для гаража, но эту инструкцию можно использовать и при изготовлении заборных ворот. Также мы расскажем, как правильно сваривать гаражные ворота своими руками.

Введение

Если для вас важно сочетание прочности и дешевизны, то мы однозначно рекомендуем ворота гаражные и ворота для забора из профильной трубы сделать. У такой конструкции есть множество преимуществ, которые вы сможете оценить не только при изготовлении ворот, но и при их эксплуатации.

Среди основных преимуществ ворот из профильной трубы выделим следующие:

• Низкая себестоимость конструкции.
• Небольшой вес по сравнению с другими воротами, при этом высокая прочность.
• Простота сборки и сварки. Профтруба без проблем нарезается под нужный размер, легко приваривается. Такая работа под силу даже новичку.

Однако, нужно учесть и некоторые недостатки:

• Профилированная труба обладает малой стойкостью к образованию коррозии. Так что сварные швы нужно тщательно зачищать, а саму конструкцию нужно обработать специальным составом.
• Если произвести неправильные расчеты или сварить каркас неправильно, ворота могут провисать, не закрываться или даже деформироваться.

Важная информация

При изготовлении ворот из труб нужно учесть множество нюансов, чтобы работа получилась качественной и долговечной. Необходимо правильно выбрать материалы, выполнить расчеты, а также проверить наличие необходимых инструментов. С них, пожалуй, и начнем.

Какие инструменты и материалы нужно подготовить?

Чтобы выполнить работу, мы использовали следующие инструменты и материалы:

• Сварочный инвертор
• Электроды диаметром 3 мм
• Сварочный генератор, поскольку на участке не было электричества
• Болгарка + шлифовальный и отрезной круг
• Рулетка
• Угольник
• Уровень
• Профильные трубы
• Петли
• Теплоизоляционный материал (в нашем случае пенопласт)
• Облицовочный материал (в нашем случае металлические листы)
• Краска и грунтовка + валик
• Монтажная пена

Выбираем материалы

Самое главное, что нужно сделать — правильно выбрать материалы. Ведь именно от них во многом зависит прочность и долговечность всей конструкции.

Вы можете сварить гаражные ворота из уголков или профильных труб. Второй вариант более надежный и долговечный, по нашему опыту. Именно поэтому сейчас мы не будем рассказывать, как сварить ворота на гараж из уголков. Это тема для отдельной статьи.

Профильная труба может быть квадратной, овальной или прямоугольной. Лучше использовать квадратную. Из квадратной трубы получаются надежные и красивые ворота, и с таким профилем легче работать. Конечно, можно сварить ворота на гараж из круглой трубы, но такая работа сложнее и дороже.

С профилем разобрались. Теперь нужно выбрать материал, из которого изготовлена наша профтруба. Если бюджет совсем ограничен, то можно купить трубы из углеродистой стали, они стоят дешевле. Самый лучший вариант — трубы из нержавейки, но придется потратиться. Оптимальный выбор — трубы из низколегированной стали.

Что касается размеров, то подготовьте трубы 40х20 мм. Это универсальный размер, его легко найти в продаже, стоит относительно недорого, отлично выдерживает нагрузки.

В качестве облицовки мы используем металлические листы толщиной 2 мм. Также можно использовать профнастил или дерево.

Дополнительно створки можно утеплить с помощью пенопласта. Если вы зимой подолгу проводите время в гараже, то утепление существенно снизит затраты на отопление. Пенопласт стоит дешево и отлично подходит для этих целей.

После сборки и монтажа ворота можно покрасить, чтобы защитить от преждевременной коррозии. Выбирайте краску для наружных работ.

Что нужно учесть?

Чтобы ворота соответствовали всем требованиям, продумайте каждую мелочь. Для начала выберите тип конструкции. От нее будет зависеть расход материала и сложность проведения работ. Ниже вы можете видеть наиболее распространенные варианты каркаса ворот.

Далее определитесь, будет ли конструкция усложняться какими-либо дополнительными элементами. Например, калиткой, вписанной в одну из створок ворот. Это тоже влияет на расход материала и сложность сварки. В нашем случае калитки не будет.

Сделайте подробный чертеж, не собирайте створки «на глаз». Иначе рискуете получить покосившиеся кривые ворота. Исходя из сделанного чертежа рассчитайте количество материалов и приобретите их с небольшим запасом. Так вы будете уверены, что в ходе работ вам точно хватит всех комплектующих.

Как собрать ворота своими руками

Напоминаем, что в этой статье мы собираем распашные гаражные ворота. Тем не менее, эту инструкцию можно использовать при изготовлении ворот для забора. Мы делаем простейшие ворота из двух створок без дополнительной калитки. Такие распашные ворота из профилированных труб можно изготовить буквально за день силами двух человек.

Шаг 1. Подготовка

На этапе подготовки у вас уже должен быть закуплен материал и сделан чертеж будущих ворот. Согласно чертежу, нарежьте трубы под заданные размеры с помощью болгарки. Затем обезжирьте трубы с помощью уайт-спирита. Если используете б/у трубы с признаками коррозии или видимой грязью, то нужно зачистить металл и удалить ржавчину. Тут нам понадобится шлифовальный круг.

Также нарежьте облицовочный материал и пенопласт. Если не уверены в размерах, можно сначала сварить сам каркас, а затем уже под него нарезать облицовку и теплоизоляцию.

Шаг 2. Сборка и сварка

Перед выполнением работы разложите все детали на ровной поверхности согласно чертежу. Убедитесь, что детали нарезаны правильно и их размеры соответствуют требованиям. На этом этапе мы уже переходим к вопросу, как правильно сваривать ворота из профильных труб.

https://www.youtube.com/watch?v=y-DvJjE1h30

Для начала сварите основной каркас. Сварку выполняйте по углам, делая прихватки, а затем формируя шов. Следите, чтобы швы были ровными и красивыми, без наплавов и прочих дефектов. Остальные элементы, необходимые для укрепления конструкции, приваривайте после сборки каркаса. Проверяйте углы с помощью уровня.

Далее нужно зачистить швы с помощью той же болгарки и шлифовального круга.

Теперь вы умеете варить ворота. Но этого недостаточно. К каркасу нужно приварить петли. В этой статье мы очень подробно рассказывали, как сделать это правильно и как выбирать петли для гаражных ворот.

Помимо каркаса створок нужно подготовить «коробку». «Коробка» крепится к стенам и необходима для последующего монтажа створок на нее. Может быть изготовлена из тех же профильных труб или уголков. Сваривается по тому же принципу.

Шаг 3. Облицовка и покраска

Мы рекомендуем облицовывать и красить уже установленные ворота с распашными створками. Сама створка без облицовки весит меньше, и поэтому ее монтаж упрощается.

Мы используем металлические листы как облицовочный материал. Привариваем их прямо к каркасу створки. Сначала закрываем лицевую часть створки (та, которая видна с улицы). Затем утепляем, наклеивая пенопласт на монтажную пену. Потом уже закрываем металлическим листом внутреннюю сторону створки.

Подробнее про облицовку

Теперь, когда вы знаете, как сделать ворота из профильных труб, мы добавим пару слов про облицовку. Выше мы говорили, что в качестве облицовки можно использовать металлические листы, профнастил и дерево. Но это не все варианты, существующие на рынке. Мы расскажем, какие преимущества и недостатки есть у каждого типа облицовочного материала, а вы выберите оптимальный для себя вариант.

Итак, при облицовке ворот для гаража из профильной трубы чаще всего используют металлические листы. Они надежные, прочные, вандалоустойчивые. Это основные преимущества. Из недостатков отметим большой вес, из-за чего нужно вешать ворота на достаточно крепкие петли. Также такие ворота нужно красить, чтобы они приобрели более эстетичный внешний вид.

Профнастил — еще один интересный вариант. Его главное преимущество — малый вес и множество цветов. Монтируете на каркас и даже красить не нужно. Из минусов стоит упомянуть, что такую облицовку можно легко вскрыть с помощью примитивного инструмента, и стоит она дороже обычного листового металла.

Деревянная облицовка выглядит интересно, стоит относительно недорого, но требует ухода. Дерево нужно покрывать специальными составами, чтобы оно прослужило долгие годы. И делать это как минимум раз в год.

Помимо указанных выше вариантов можно использовать поликарбонат. Это дешевый и простой вариант для облицовки, если в вашем поселке нет преступности. Листы поликарбоната имеют очень малый вес, пропускают солнечный свет. Но вскрываются обычным кухонным ножом.

Вместо заключения

Теперь вы знаете, как правильно сварить ворота на гараж своими руками. Самодельные ворота можно изготовить из различных материалов, но самый оптимальный — профильные трубы с последующей облицовкой. Такие ворота прослужат долгие годы и смогут надежно защитить ваше имущество от грабителей.

Эту статью можно использовать не только при сборке гаражных ворот, но и ворот для забора. В том числе можно сделать современные откатные ворота из профильных труб.

Как сварить гаражные ворота своими руками

При строительстве гаража важным элементом являются ворота. Чтобы хранение автомобиля было безопасным, лучше сделать их из металла. Сразу стоит отметить, что сварка гаражных ворот требует особых навыков. В противном случае вам никак не обойтись без дополнительной помощи специалистов.

Более того, даже если вы имеете опыт подобных работ, то без наличия сварочного оборудования сделать гаражные ворота будет нереально. Поэтому если у вас имеется необходимое оборудование, то вам будет интересна эта статья. В ней будет рассказано о том, как все работы выполнить своими руками.

Также предлагаем вам для ознакомления схемы и фотографии, на которых изображаются основные этапы работ.

Гаражные ворота должны соответствовать ряду важных требований, среди которых:

Последний вариант будет оптимальным для тех, кто делает такую работу впервые. Ведь придется не раз выполнять измерения.

Чтобы сварить самодельные ворота на гараж своими руками требуется подготовить необходимые материалы, среди всего прочего вам потребуется:

• Облицовочный материал, подойдет листовой металл, толщиной не меньше 1,5 мм.
• Профильная труба, металлический уголок для изготовления каркаса.
• Материал для изготовления ребер жесткости.
• Жидкость для обезжиривания поверхности.
• Грунтовка и краска.
• Замки, засовы и навесы.

Важно! При покупке исходного материала, обращайте особое внимание на его качество. Ведь сварные гаражные ворота делаются на долгое время.

Помимо материала также необходим следующий инструмент:

Это основной набор инструментов, который необходим для работы. Теперь приступим непосредственно к процессу изготовления ворот.

Изготовление рамы гаражных ворот

Ворота гаражные необходимо начинать делать с рамы. Для этого используется уголок. Итак, необходимо отрезать уголок на части, которые соответствуют раме.

При этом вертикальные и горизонтальные элементы по длине должны полностью совпадать. После, на ровной горизонтальной поверхности выложите все отрезанные элементы.

Итак, у вас должен получиться готовый каркас из металлического уголка. Эта рама будет устанавливаться непосредственно в гаражный проем, а на него будет крепиться калитка.

Створки ворот и их монтаж

На следующем этапе требуется изготовить каркас створок. Они должны быть по размеру немного меньше изготовленной рамы. И при этом легко входить в проем.

Гаражные ворота своими руками свариваются по такому же принципу что и рама. Отрезаете металлический уголок или профильную трубу по размерам. У вас должно получиться две створки.

Выкладываете все элементы на ровной поверхности, проверяете диагонали и свариваете между собой.

Когда каркас створок готов, необходимо приварить петли. На каждую створку гаража необходимо приварить по два навеса. После, используя листовой материал, обшиваете каркас створок. Прикладываете лист металла к каркасу из трубы или уголка и закрепляете прихватками сварочного аппарата или болтами. Первый вариант более надежный.

Важно! Если листовой металл вы решили закрепить при помощи сварочных прихваток, то будьте осторожны чтобы не проварить дырку в листе металла. Важно контролировать силу сварочной дуги.

На следующем этапе выполняется монтаж ворот. Для начала строго по уровню монтируете раму с уже готовыми навесами. Закрепив раму анкерами к проему гаражных ворот, остается повесить створки на свои места. На этом этапе есть возможность произвести последние подгонки.

Обратите внимание на тот факт, что обшивка на одной створке должна быть больше на несколько сантиметров. То есть при закрытии ворот должен быть небольшой нахлест. Если так не получиться сделать, то после наваривается металлическая полоса на стык двух створок ворот.

Дополнительно о том, как сварить гаражные ворота своими руками, без помощи специалистов смотрите в видеоролике:

Монтаж запорных элементов и другая отделка

Мы рассмотрели с вами вопрос о том, как сварить гаражные ворота. Теперь уделим внимание их благоустройству. Для полной безопасности необходимо смонтировать замок. Он должен быть надежным и проверенным.

По этой причине купите замок у проверенной компании. Если говорить за типы замков, то предпочтение лучше отдавать штыревым стопорам и мощным засовам. Ими изнутри вы будете закрывать ворота.

Однако, дополнительно в одной из створок потребуется сделать небольшую калитку.

В этом случае в створке вырезаете проем, который по периметру усиливается профильной трубой с внутренней стороны. Далее привариваете навесы. Из отрезанного листа изготавливаете небольшую калитку. Процесс этой работы требует точности. Поэтому действуйте по правилу, семь раз отмерь, один раз отрежь.

Замок обычно монтируется изнутри гаража. Для его установки рекомендуется сварить небольшой каркас. Это позволит надежно его зафиксировать в створке гаражных ворот. Это обеспечит высокую надежность и безопасное хранение автомобиля.

Важно время от времени ухаживать за запорной арматурой. Исключите полную вероятность того, чтобы замок имел прямой контакт с атмосферными явлениями. Дождь, снег и другие осадку могут негативно сказываться на работоспособности замка. Более того, существует риск, что скважина может замерзнуть и вам не получится вставить ключ. По этой причине на гаражных дверях можно сварить небольшой козырек.

Итак, мы рассмотрели с вами основные особенности того, как правильно сварить гаражные створки. Работа эта не из легких, так как металл сам по себе имеет большой вес. По этой причине вам никак не обойтись без посторонней помощи. Сваренный каркас и раму необходимо будет устанавливать строго по уровню, а самостоятельно сделать это будет крайне сложно.

Если у вас остались вопросы или вы имеете уже свой опыт в этой работе, то обязательно оставляйте комментарии в конце этой статьи. Ваш опыт будет неоценим для всех наших читателей.

Ведь так, можно изрядно сэкономить немалую сумму денег.

Как сварить гаражные ворота своими руками? (с видео)

Многие автолюбители очень часто задаются вопросом, как сварить гаражные ворота только своими руками, ведь в этом случае можно избежать лишних финансовых затрат.

Как известно, гараж является одним из условий сохранности автомобиля, и должен максимально обезопасить его от посторонних лиц.

Его конструкция может быть самой разной, однако основным элементом безопасности в этом случае выступают именно ворота.

Они могут различаться между собой по многим параметрам и характеристикам, в том числе и по конструкции, типу используемого материала, а также способу открывания.

Конечно, наиболее простой способ решить проблему с воротами — это купить уже готовое изделие у тех фирм, которые специализируются на их производстве и продаже.

Однако в этом случае нельзя быть в точности уверенным в их надежности и практичности, а кроме этого не всегда будут в максимальной степени учтены особенности самого гаража.

Следует отметить, что и стоить ворота, произведенные на заказ, будут достаточно дорого, и не каждый водитель сможет себе их позволить.

Если есть небольшой опыт работы со сваркой и металлом, изготовить правильно надежные и практичные ворота можно своими руками с учетом не только особенностей гаража, но и своих предпочтений.

Виды и типы ворот для гаража

В настоящее время для защиты гаража от проникновения посторонних лиц существует несколько типов самых разных ворот.

Следует отметить, что наиболее популярными и надежными считаются именно сварные распашные ворота, которые к тому же можно сделать своими руками.

:

Достаточно редко на гаражах встречаются ворота откатного типа, схема работы которых подразумевает наличие дополнительно места под двигающуюся створку.

Такой тип ворот больше подходит для больший ангаров и загородных участков, а использование в качестве защиты пространства гаража нецелесообразно.

В последнее время достаточно часто на гаражах можно встретить ворота, оснащенные специальным подъемно-поворотным механизмом.

Конечно, они удобны в использовании, а кроме этого не занимают лишнего места, однако сделать их своими руками без специального оборудования и знаний не получится.

Также в качестве ворот для гаража некоторые водители используют подъемно-секционные и ролетные изделия.

Несмотря на свою простоту и удобство в использовании, такие ворота не всегда отличаются высокой практичностью и надежностью.

Если попытаться собрать их своими руками, то нельзя гарантировать, что они будут работать правильно и смогут обеспечить надежную защиту автомобилю.

:

Если принято решение сделать ворота на гараж своими руками, то лучше всего остановить свой выбор на сварной металлической конструкции распашного типа.

В этом случае удастся самостоятельно спланировать не только их особенности конструкции, но и учесть размерные характеристики гаражного пространства.

Кроме этого, можно будет спланировать как ход работы, так и финансовые затраты на необходимый материал.

Предварительный этап работ

Перед тем, как приступить к непосредственной сборке сварных ворот для гаража своими руками, следует все тщательно спланировать и составить подробный чертеж каждого элемента конструкции.

Для начала необходимо провести замеры самого проема, на основании которых составить небольшой эскиз.

Также на этом этапе следует правильно рассчитать все необходимые материалы и подготовить весь инструмент, который может потребоваться в процессе сборки.

В этом случае следует учитывать то, что минимально допустимая ширина конструкции готового изделия должна находиться как с правой, так и с левой стороны на расстоянии от машины не менее чем в тридцати сантиметрах.

В свою очередь следует учитывать, что оптимальный размер обеих створок считается равным пяти метрам.

Также необходимо помнить, что расстояние от самой воротной рамы непосредственно до перпендикуляра стены должно составлять не менее восьмидесяти сантиметров.

Высоту ворот под обычный легковой автомобиль лучше всего взять со значением не менее двух метров. Под микроавтобус она должна составлять уже не менее двух с половиной метров.

Одним из основных элементов ворот для гаража является рама, которую рекомендуется сварить из стального уголка.

:

Под каркас створок, помимо уголка, можно также использовать и профиль прямоугольной формы, который затем зашиваются листами металла.

Петли под створки рекомендуется выбирать усиленные с наружным открыванием.

Проведя все предварительные расчеты и подготовив необходимый материал с инструментом, можно приступать к сборке сварных ворот своими руками.

Сборка рамы

Рама под гаражные ворота сваривается из металлического уголка. Для ее закрепления в проеме потребуется арматура. Как правило, она состоит из наружной и внутренней частей.

Для начала — при помощи болгарки нарезаем стальной уголок на необходимые части. Должно получиться четыре отрезка, совпадающие по своим размерам с шириной проема и четыре части, равные его высоте.

Далее все отрезки раскладываются на максимально ровной поверхности, при этом контролируется ровность каждого угла и планки.

:

В процессе сварки следует постоянно контролировать ровность изделия и прямоту каждого угла. При необходимости каждый шов дополнительно шлифуется болгаркой.

Таким образом, должен получиться цельный каркас ровной формы.

В том случае, если в процессе работы какой-либо из уголков немного поведет, то исправить дефект можно будет при помощи дополнительно приваренного металлического рычага.

На завещающем этапе сборки каркаса следует еще раз все тщательно проверить по месту.

Более подробно о том, как своими руками сварить каркас под металлические ворота в гараж, рассказано на видео в разделе.

:

Изготовление створок и установка ворот

После сборки основного каркаса ворот можно приступать к изготовлению каркаса под створки.

Сама рама под створки должна получиться по своим размерам немного меньше основного каркаса и легко входить в проем.

Его сварка производится по вышеописанной аналогии, при этом точно так же осуществляется строгий контроль за ровностью каждого угла.

После сборки каркаса створок, их следует зашить листовым металлом. Полотна створок должны немного выступать в верхней и нижней части основного каркаса.

:

Устанавливать сварные ворота в проем гаража следует с максимальной ровностью, как по горизонтали, так и по вертикали.

Крепятся к стенам ворота при помощи кусков арматуры, которые предварительно вбиваются в их поверхность.

После того как ворота будут надежно укреплены в проеме и проверенны на работоспособность, можно приступать к врезке замков и запоров.

Делается это в соответствии с типом выбранного замка и лучше, если одна из створок будет закрываться с внутренней стороны пространства гаража.

Таким образом, правильно собранные ворота обеспечат максимальную сохранность автомобиля в гараже.
