Как врезаться в водопроводную трубу без сварки

Врезка в металлическую трубу без сварки

Металлические системы подачи теплоносителя в старых домах нуждаются, как минимум, в модернизации, а то и полной либо частичной замене. Когда существует возможность отключить подачу тепла в магистрали отопления, вопрос о том, как врезать трубу в трубы отопления даже не поднимается — используют классическое сварное соединение.

Врезку в отопительную систему можно производить без сварочных работ

Преимущества горячей сварки

Достоинство обычной сварки в том, что соединение можно осуществить в любом удобном для монтажа месте, и металлическую трубу отопления для этого не нужно специально подготавливать. Достаточно очистить будущее место сварки от остатков старой краски и от слоев ржавчины, неизбежно присутствующей на трубах из металла.

Врезка происходит методом дополнения существующей трубы отопления дополнительным контуром отвода тепла – приваривают трубу, иногда с патрубком или резьбовым переходом на соединительный фитинг. Конфигурация отводного контура может иметь любую структуру, максимально соответствующую задаче обеспечения отвода тепла.

По строительным правилам и нормам прокладки теплосетей и труб отопления все работы, включая ремонт, врезку в трубу отопления и модернизацию с использованием сварки, принято проводить на участке магистрали без теплоносителя. Трубу отключают, и сливают остатки воды. Далее осуществляется врезка в систему.

Если в отопительной системе нет воды, то применяют метод горячей сварки труб

Метод резьбовых соединений труб отопления

Врезаться в систему основной магистрали подачи тепла, если можно перекрыть подачу нагретой воды, осуществляется и методом резьбовых соединений. Для этого необходимо:

• подготовить магистральную трубу в том месте, где будет происходить врезка: тщательно зачистить трубу до металла, удалив старое лакокрасочное покрытие;
• наметить место для будущего фитинга;
• используя «болгарку» или ножовку по металлу, спилить часть трубы на месте установки будущего отводного тройника, с учетом того, что необходимо будет создать ответные части для резьбового соединения;
• нарезать метчиком на участках трубы резьбу с шагом, соответствующим резьбе фитинга;
• используя герметик – чаще всего паклю и масляную краску – установить врезной фитинг, и после высыхания краски провести испытание созданного соединения, подав в трубу теплоноситель под рабочим давлением.

Соединение труб отопления без использования сварки потребует наличие специальных инструментов для нарезки резьбы на металлических трубах, и навыков работы с ними. Целесообразно пригласить сертифицированного специалиста для проведения работ, если нет опыта нарезки резьбы на трубах и создания герметичных соединений с использованием пакли.

Резьбовые соединения нужно обязательно уплотнять, для этого лучше всего применять паклю

Важно! В теплое время года система отопления может быть заполнена холодной водой, и эту воду необходимо из системы слить.

Как врезаться в трубы отопления без сварки

Системы отопления в многоквартирных домах имеют одну особенность: не удается отключить подачу тепла на локальном участке системы отопления для проведения работ. Врезка в трубы отопления без сварки применяется именно в таких случаях и требует определенной сноровки при выполнении работ.

Врезать трубу в металлическую магистраль подачи тепла, без отключения подачи теплоносителя, быстро, правильно и аккуратно, способен не каждый мастер. Ошибки при врезке в магистраль отопления, находящуюся под давлением, и любое промедление в работе сулит большим количеством воды, неизбежно попадающей внутрь помещения.

Не рекомендуется проводить врезку в трубы отопления без согласования с коммунальными службами. Если все же есть необходимость проведения таких работ своими силами — в этом случае выручит специальный фитинг.

Магистраль отопления, смонтированная из пластиковых труб, тоже позволяет без проблем подключить канал отвода части теплоносителя, используя соединительные элементы, предназначенные для этих целей.

Врезка в трубы отопления без отключения подачи теплоносителя проводится при помощи седелки с резьбовым отводом

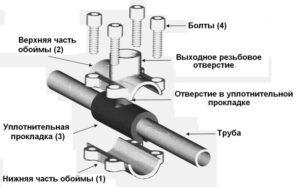

Самый распространенный метод врезки в металлическую трубу отопления без сварки – использование специального фитинга, состоящего из следующих деталей:

• плотно прилегающий к тыльной стороне врезки ответный фланец, дополненный узлами крепления зажимного типа;
• узел крепления, с прочными прижимными винтами;
• верхняя часть фланца, дополненная патрубком отвода, а в ряде случаев и шариковым вентилем, перекрывающим подачу теплоносителя.

Основную магистраль подачи тепла придется просверлить, но сделать это нужно будет только после установки на место будущей врезки специального фитинга. Стоимость его достаточно высока, но и соединение считается достаточно надежным для того, чтобы осуществить безопасную врезку.

Последовательность действий установки фитинга

Порядок проведения монтажа фитинга такой:

1. Фитинг устанавливается на основную магистраль подачи тепла. Для герметичности соединения используется невысыхающий герметик (лучше использовать автомобильный), стойкий к воздействию высокой температуры;
2. Наносится герметик: необходимо нанести его на внутреннюю поверхность фитинга, контактирующего с металлической трубой. Там, где планируется просверлить отверстие в трубопроводе, герметика быть не должно;
3. После установки тщательно затягивают винты зажимного соединения, важно избежать перекоса крепления фитинга.

Через открытый вентиль или отводной патрубок производится непосредственно врезка в магистраль подачи тепла. Используется конусное сверло, дополненное защитным слоем, чтобы не повредить внутреннюю поверхность отводного патрубка.

Отверстие в трубе сверлится после того, как фитинг надежно закреплен на трубе

Важно! Необходимо дополнить хвостовик сверла защитной манжетой, чтобы жидкость (теплоноситель) из магистрали подачи тепла не попала на электроинструмент, которым осуществляется сверление (дрель или шуруповерт).

Решая вопрос о врезке в отопительную систему, становится ясно, что металлические трубы – не самый лучший вариант. Несмотря на свою распространенность, трубы из металла перестали быть универсальным и удобным решением для обустройства тепловых и водопроводных систем. На смену им пришло поколение металлопластиковых труб, преимущество которых состоит в том, что:

• пластиковые трубы не подвержены коррозии;
• трубопровод из полипропиленовых компонентов имеет небольшой вес и быстро монтируется;
• сохраняется возможность быстрого ремонта и модернизации системы своими руками;
• нет необходимости использовать сложное оборудование для монтажа и транспортировки полипропиленовых труб.

Врезка в тонкие водопроводные трубы осуществляется при помощи так называемой «седелки» — отводного фитинга с зажимными хомутами. Зажимной хомут применяется и для врезки в канализационную систему. Основной принцип «седелки» с зажимными хомутами – обеспечение врезки и подключения в системы с низким давлением.

Для магистрали отопления, в особенности в многоэтажных домах, недопустимо использование непрочных, дешевых фитингов. Переделка внутренних коммуникаций отопления позволит регулировать уровень теплоотдачи каждого конвектора отопления. Достаточно дополнить радиаторы отопления кранами регулировки подачи теплоносителя и «байпасом» — контуром обратной подачи подогретой воды.

При помощи фитингов можно врезаться в систему отопления, смонтированную из пластиковых труб

Преимущество коллекторной схемы в том, что каждый потребитель обеспечивается автономной регулировкой уровня подачи теплоносителя.

Если использовать многоконтурный принцип соединения радиаторов отопления с коллекторной группой, можно создать экономную и неприхотливую систему теплоснабжения.

Недостаток такой схемы – увеличение протяженности магистрали – компенсируется возможностью самостоятельно модернизировать или ремонтировать систему без привлечения специалистов.

О некоторых проблемах врезки в трубу

Для чего нужна врезка в трубу без сварки? На самом деле, не всякая труба может быть сварена, и иногда работы необходимо производить без отключения потребителей. Тогда сварка возможна, но специальными аппаратами и при использовании сложной оснастки. Но врезаться в канализационную, или трубу ПВХ, или даже металлическую можно, не используя сварочный аппарат.

Как врезаться в водопроводную трубу без сварки — Справочник металлиста

Врезка в водопровод

Иногда система водопровода терпит расширительные действия, это обусловлено подключением дополнительных сантехнических приборов, а также созданием новых форм. В таких ситуациях можно использовать способы врезания дополнительных отводных элементов в основной водопроводный стояк.

Вот с этим и необходимо разобраться, какими именно способами произвести врезание.

Водопроводная конструкция из металла

Сегодня такие водопроводы являются неактуальными и непрактичными. Их вытесняют более современные и дешевые материалы, так как они являются достаточно дорогостоящими и неустойчивыми к коррозии. Одним из конкурентоспособных материалов являются пластиковые трубы. Иногда встречаются изделия из стали, поэтому на них тоже стоить обратить внимание.

При помощи сварочного оборудования без давления

Для этого необходимо иметь:

1. Сварочное оборудование для создания соединительных участков на изделиях из металла;

2. Для вырезания отверстия с нужным диаметральным показателем используется автоген;

3. Расширения с резьбовым участком в качестве вспомогательного элемента для присоединения дополнительного отводного элемента;

4. Арматура для перекрытия потока воды в новый отвод стальной.

Стоит обратить внимание, что такие приборы имеют достаточно высокую цену, поэтому именно для выполнения таких задач лучше воспользоваться услугами профессиональных сварщиков, которые придут по вызову с личным сварочным оборудованием и инструментами.

Этапы выполнения работ:

1. Первоначально необходимо перекрыть водные движения в проводе.

2. С помощью автогена необходимо сделать отверстие необходимого диаметра.

3. Далее, нужно приварить к отверстию расширение.

4. На резьбовые участки надо установить арматуру для перекрытия подачи воды.

5. В завершение необходимо включить подачу воды.

Не забывайте, что после завершения всего процесса в обязательном порядке необходимо защитить стыки от коррозии, так как сварочные работы, скорее всего, такую защиту свели к нулю.

Как альтернативный вариант можно вырезать нужный участок изделия и заменить его тройником со вспомогательным выводом.

С помощью специального прибора под давлением

Этот способ предполагает использование специальных приспособлений для просверливания труб под давлением.

Как врезаться в трубу под давлением для водопровода:

1. Для начала стоит удалить изоляционные материалы и зачистить поверхности водопроводного изделия. Сечение изделия, которое отводит воду, не должно быть больше трубы, которая действует. Если сделать, не принимая во внимание данных факт, можно порвать ее при просверливании отверстий.

2. На действующий элемент необходимо установить фланцевую деталь (см. Фланец переходной) с выводом и зафиксировать ее самостоятельно с помощью хомутов для крепления.

4. В задвижку в открытом состоянии нужно ввести фрезу необходимого диаметра и вырезать отверстие.

5. В завершение снять приспособление с расширения, перед этим обязательно перекрыв воду.

Эти способы предполагают врезание в стальную водопроводную систему, не пользуясь сваркой. Теперь подробнее о том, как врезаться в полипропиленовый водопровод.

Конструкция из пластика

Трубопровод из пластика считается наиболее практичным вариантом с учетом той трубы, которая подается. Этот материал достаточно дешевый и доступен любому желающему, поэтому водопроводы из таких изделий зачастую можно увидеть в жилых помещениях. Процесс обработки полимерного изделия осуществляется очень легко, это касается и врезания в него.

Криволинейные фланцы

Произвести врезание в водопроводную линию из пластика путем вырезания части конструкции и установки на этом месте тройника, но если конструкция расположена близко к стене, такой способ вряд ли будет уместен. Кроме того, эти действия приведут к нарушению целостности провода, а это делать не рекомендуется. Поэтому лучше подумать о более приемлемых способах.

Для осуществления работы необходимо иметь следующее:

1. Кусок трубы с расширением для установки на него фланца;

2. Дрель для просверливания отверстий со специальной насадкой;

3. Герметичный клей для осуществления работы по герметизации стыковочных участков;

4. Кольца для уплотнения соединительного места с отводным элементом;

5. Хомут для зажатия расширения и его закрепления.

Этапы выполнения процесса включают в себя:

1. Первоначально разрезается участок трубы вдоль таким образом, чтобы он смог лечь на водопровод и составить его вторую сторону.

2. Далее, просверлить отверстие при помощи такого инструмента, как дрель с коронкой. Оно должно иметь диаметр приготовленного расширения.

3. Затем необходимо наложить на образовавшийся проем приготовленную деталь из пластика.

4. Стыковочные участки промазать герметичным клеем.

5. Фланцы стянуть хомутом с другой стороны трубопровода.

6. Установить в расширение кольцо из резины, оно выступает как уплотнитель. Можно использовать втулку.

7. В заключение вставить в получившееся место отводную трубу.

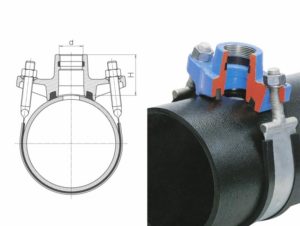

Седелка

Это устройство, созданное из двух хомутных элементов и отверстия для просверливания, после него осуществляется врезание крана в водопровод. Приспособление помогает произвести врезание в условиях любого уровня давления в водопроводе, кроме того, не требует багажа специальных знаний и опыта. Просто нужно проявить внимательность и аккуратность.

Для частного жилья также используют седелки, которые имеют фрезы и клапаны, уже вмонтированные в них. Такие устройства монтируются даже в условиях высокого давления, с применением сварочного процесса с использованием муфт. Они создают единство с трубопроводом, и разнять их достаточно сложно.

Выводы

Если требуется расширение водопроводной системы, которая в полном объеме функционирует, необходимо использовать врезание вспомогательного отводного элемента.

Способы врезания имеют отличия в зависимости от того, из чего сделаны изделия, кроме того, от наличия или отсутствия в них нагрузи давления в процессе осуществления процесса.

При этом сегодня все реже и реже встречаются сооружения из стали, а актуальным советом считается возможность врезаться в водопровод из полипропилена.

Разбор лучших способов врезки в трубу без сварки

При сборке и подключении систем подачи воды либо же ее отведения нередко возникает необходимость соединить трубы без задействования сварки.

Как производится врезка в трубу без сварки при прокладке трубных конструкций, выполненных из разных видов материалов, рассмотрим подробнее.

Как соединить трубы без сварки

Способов подключения труб к основной магистрали без задействования сварки существует несколько. Одни из них относят к числу неразъемных, разобрать которые без разрушения трубопровода практически невозможно. Другие представляют собой разъемные сочленения, которые без особого труда демонтируются, а в случае необходимости и собираются повторно.

Выбор варианта зависит от того, из какого материала произведена труба.

Соединить трубы без сварки, не имея при этом особых навыков – посильная задача даже для начинающего мастера; нужно лишь строго соблюдать инструкцию монтажа

Весь трубный прокат делится на две основные группы:

• жесткий – трубы, выполненные из чугуна, меди и стали;
• гибкий – изделия выполнены из полимерных материалов (полипропилена, металлопластика, полиэтилена).

В основе такого разделения лежит необходимость задействования большей площади зацепления в момент соединения деталей полимерных конструкций. Для сравнения: врезку труб из металла можно выполнить в ограниченных условиях, задействуя минимальную площадь зацепления состыковываемых деталей.

Сочленение  профильных труб

Самый доступный способ сочленения профильных труб – посредством установки крепежных хомутов. С помощью этих нехитрых приспособлений удобно собирать любые типы малогабаритных металлоконструкций, возводя навесы и стеллажи, теплицы и ограждения, козырьки и модульные перегородки.

Применение крепежных хомутов дает возможность обеспечивать соединение элементов трубопровода, стабильность и прочность которого не уступает сварному

Неоспоримым преимуществом задействования крепежей является удобство монтажа и возможность разбирать собранную конструкцию неограниченное число раз.

Для воплощения этого способа потребуется всего три составляющие:

1. Нарезанный в размер трубный прокат.
2. Необходимое количество крепежных хомутов.
3. Гаечный ключ.

Хомуты-крабы могут представлять собой «Х», «Г» и «Т»-образные элементы, с помощью которых удобно состыковывать прямые участки труб, угловые конструкции и одновременно в пределах одного узла соединять до четырех сегментов. В собранном виде они имеют форму квадрата или прямоугольника, стороны которого плотно обхватывают состыковываемые части металлических труб.

Изготавливаются хомуты-крабы из оцинкованного или окрашенного порошковой краской листового металла, имеющего толщину в 1,5 мм

Крепеж крабами не должен вызвать особых сложностей. Вставить нарезанные трубы в хомут и зафиксировать прижимные палки посредством затягивания болтов на системе под силу любому желающему. Но применять этот способ можно только для профильных труб сечением не более 20 х 20 мм, 20 х 40 мм и 40 х 40 мм. К тому же состыковку элементов можно производить только под прямым углом.

Крепежи в виде фитингов бывают нескольких видов:

• Муфты – в местах стыковки на прямых участках.
• Крестовины и тройники – для установки в местах разветвлений;
• Колена и повороты – при необходимости изменения направления трубопровода.

Правильная врезка в трубу водопровода

Прежде чем выполнить отвод от внутреннего либо внешнего водопровода, необходимо закупить вспомогательные детали и инструменты. Их выбор производится с учетом типа труб, из которых проложен водопровод. При этом учитывается рабочее давление в системе.

Необходимость во врезке в систему внутри объекта либо на участке возникает при подключении к сети внешнего крана, сантехнического оборудования и бытовой техники. Процедура по врезанию в магистральную сеть проводится с целью подключения к водопроводу нового объекта.

Принцип врезки в систему
Сварочные работы
Монтаж отводной трубы, не перекрывая магистраль
Пошаговая врезка во внутреннюю сеть
Методы врезки без сварки
Обустройство пластиковой сети
Врезка в водопровод из металлических труб

Принцип врезки в систему

Прежде чем начать монтажные работы, рекомендуется согласовать их с водоканалом и местной администрацией. Если на земельном участке отсутствует центральная канализация, врезка может быть запрещена. Но при наличии септика и всех установленных санитарных норм, существует возможность получить такое разрешение.

Чтобы состыковать трубы, оборудуется специальный колодец. Если водоканал запрещает выполнять врезку в существующий водопровод, тогда объект присоединяется к близлежащему колодцу. Но он должен находиться в рабочем состоянии.

Процесс врезки во внешнюю магистраль производится по следующим технологиям:

• применяя арматуру, которая устанавливается на трубу в процессе монтажа;
• фиксация отводной ветви системы, если отсутствует давление в системе;
• применение фасонной детали, которая фиксируется на трубу. Подобное соединение не требует предварительного отключения подачи воды в системе.

 Сварочные работы

Специалисты считают, что самым легким способом врезки в стальную внешнюю сеть является сварка. Обязательным условием для проведения врезки является возможность отключить подачу воды по системе.

Автогеном делают отверстие подходящего диаметра. Затем приваривается патрубок, монтируется вентиль. Последний элемент системы перекрывается в процессе проведения дальнейших работ. Если врезка завершена, потребуется восстановить антикоррозийную защиту.

Если трубопровод проложен из полиэтиленовых труб, тогда сварочные работы не проводятся. С учетом диаметра расходного материала фиксируется хомут.

Монтаж отводной трубы, не перекрывая магистраль

Технология врезки без изменения давления – это оперативная и производительная методика. Но перед её проведением необходимо учесть:

• демонтаж изоляции и защита поверхности в области сверления трубы. При этом диаметр материала, с помощью которого будет отводиться вода, меньше параметров магистральной трубы;
• фиксация дополнительных элементов сети. К фланцу фиксируется задвижка с устройством для изготовления отверстий;
• если используется стальное изделие, тогда хомут заменяется патрубком, который приваривается. К нему присоединяется задвижка с фрезой. Выполненный шов дополнительно подваривается;
• на следующем этапе устанавливается фреза нужного размера. Если отверстие готово, фреза снимается;
• закрытие задвижки. Если врезка завершена, необходимо восстановить антикоррозийное покрытие, заизолировать трубы.

Пошаговая врезка во внутреннюю сеть

Если необходимо врезаться в стальную старую трубопроводную магистраль, тогда основным методом считается обустройство отвода путем приваривания тройника. Для этого потребуется провести большой объем работ.

Если к основной магистрали присоединяется труба из пластика либо его производных, тогда потребуется выпилить участок трубы с учетом размера монтируемого тройника. Но при выполнении такой работы возникает неудобство из-за близкого расстояния между сетью и стеной здания.

Более простым методом монтажа отвода считается врезка трубы криволинейным фланцем. Предварительно отрицается расходный материал с патрубком, диаметр которого соответствует габариту трубопровода. Отрезок разрезается вдоль так, чтобы его часть с патрубком плотно прилегала на трубопровод в качестве его другой стенки.

На патрубок с отверстием накладывается предыдущая заготовка. Место фиксации обрабатывается герметиком. Полученный фланец стягивается 2 хомутами по сторонам относительно патрубка. В последующем к патрубку фиксируется оставшаяся часть сети.

На современном сантехническом рынке можно купить адаптеры, специальные седелки и прочие приспособления, с помощью которых производится врезка (независимо от условий укладки сети).

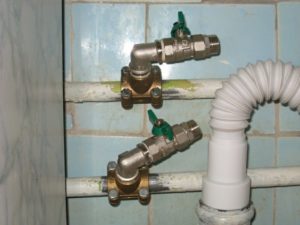

Если используется седелка, не изменяется давление в системе. Седелка – это хомут, изготовленный из 2 частей. При помощи болтов эти части плотно обжимают расходный материал с 2 сторон. К седелке фиксируется кран с помощью специального соединения.

Чтобы подключить дом, применяется седелка с клапаном и встроенной фрезой. Для её монтажа понадобится муфтовая сварка. Подобное изделие применяется для трубопроводов, давление в которых не превышает 16 бар. В процессе монтажа магистраль не перекрывается, а при сверлении труб отсутствует утечка, не образуются стружки. Соединение не подвергается коррозии и эксплуатируется больше 50 лет.

Методы врезки без сварки

Можно врезаться в магистральный трубопровод, не используя сварку. Такую технологию применяют многие специалисты, так как сварочные работы требуют соблюдения правил безопасности. При этом для сварки понадобится специальное оборудование. Сварочные работы считаются сложными и трудоемкими.

Из несварочных технологий врезки выделяют:

• установка коллектора – оптимальное решение для большого частного дома. Компактная коллекторная система монтируется и в квартире. К входу такой системы устанавливается водопроводная труба. У коллектора предусмотрено несколько выходов. Их количество зависит от модели системы. Трубопровод подсоединяется к любому выходу. Для фиксации шлангов используются переходники;
• установка тройника – этот метод врезки используется, если предусматривается единый отвод. Предварительно раскручивается соединение водопровода, а затем на данное место монтируется тройник. Трубопровод расширяют либо укорачивают, нарезая резьбу;
• процесс резки самой трубы – методика оптимально, если соединение снаружи отсутствует. Для выполнения резки используется болгарка. Устанавливается тройник с предварительно вырезанной резьбой;
• применение тонкой трубы – в системе подготавливается отверстие, на которое фиксируется уплотнитель, хомут. Для монтажа отвода используются стягивающие винты.

Обустройство пластиковой и металлической сети

Для вхождения в пластиковую систему понадобится отрезок расходного материала, патрубок соответствующего диаметра. На его торце сохраняется 1/2 трубы, за счет которой выполняется функция закрытия мест врезки.

В магистрали делают отверстие с диаметром патрубка. Его обрабатывают герметиком. Фланец монтируется на трубу, а по бокам затягивается хомутами до момента, пока герметическое вещество не вылезет наружу. Его остатки удаляют сразу. Если вышеописанные работы выполняются в системе с низким давлением, хомуты не используют. Для фиксации фланца понадобится широкая изолента.

Врезка в водопровод из металлических труб

• фланец изготавливается самостоятельно из трубы, внутренний диаметр которой совпадает с диаметром проложенной магистрали. Соблюдение такого условия обеспечит нужную герметичность для всей системы;
• можно воспользоваться тройником с нужным диаметром. Для этого из детали удаляется часть трубопровода без патрубка. Затем расходный материал разрезается, выполняется отверстие. Для фиксации трубопровода используется сварка либо патрубок;
• специалисты советуют приваривать фланец к трубопроводу. Сварочные работы выполняются по всему периметру изделия. Сварочную методику можно заменить герметиком и хомутом.

С помощью специального устройства делают отверстия в расходных материалах под давлением. Принцип рассматриваемого метода:

• удаление изоляции;
• зачистка поверхности труб.
• установка фланца на подающий трубопровод с последующей его фиксацией хомутом;
• подсоединение задвижки к фланцу;
• монтаж устройства для сверления;
• ввод фрезы через задвижку;
• вырезка отверстия;
• снятие сверлильного оборудования;
• перекрытие подачи воды из патрубка.

По вышеописанной технологии можно произвести врезку без сварки в стальную трубу. Данная методика несколько отличается от технологии врезки в полипропиленовое изделие, не применяя сварку.

Поэтому прежде чем начать монтажные работы, рекомендуется определиться с типом используемого расходного материала. Его расчет производится с запасом. По завершении работ система проверяется на герметичность. При её нарушении проводят дополнительные ремонтные работы.

Их можно выполнить самостоятельно либо с помощью специалистов. Если системе герметична, магистраль готова к эксплуатации.

Как врезаться в пластиковую водопроводную трубу под давлением, без сварки и своими руками

Здравствуйте уважаемый читатель! Темой сегодняшнего разговора будут пластиковые трубы.

Они получили уже повсеместное распространение и перед домашними мастерами нередко возникает вопрос: как врезаться в пластиковую водопроводную трубу? В предлагаемой статье вы узнаете самые доступные и эффективные методы врезки, её пошаговый алгоритм, нюансы, советы профессионалов о том, как избежать ошибок при этой операции.

Когда необходима подобная работа

Необходимость в подобной работе возникает при:

• замене труб;
• установке счетчика воды, дополнительной сантехники;
• подключении слива стиральной машины;
• изменении месторасположения кухонь, ванн, санузлов;
• других аналогичных ситуациях.

Назначение процедуры

Целью процедуры является подключение отвода к основной трубе или магистрали.

Внутри дома необходимо сделать новую разводку.

Присоединение к общему трубопроводу происходит при возведении индивидуального дома или другого объекта капитального строительства, организации отвода на другое направление. При этом рассчитывается водозабор, подбирается диаметр и материал второстепенных труб. Отводящие трубы выбирают исходя из значений давления в магистрали.

Суть процесса

Чтобы осуществить подсоединение отвода к основной трубе, необходимо просверлить в ней отверстие, с помощью пайки или фитингов различного вида присоединить отводную трубу.

Если нельзя отключить подачу воды, отверстие и подсоединение производят с использованием специальных хомутов.

В ходе операции необходимо соблюдать два общих условия:

• диаметр сверла и диаметр внутри отводящей трубы должны совпадать;
• дополнительная труба по диаметру меньше основной.

Какие документы оформляются для врезки в магистральный водопровод

Делать врезку в общую магистраль водопровода без разрешения местных органов власти нельзя. Это повлечет штрафные санкции и привлечение к административной ответственности.

• Для подсоединения к общему магистральному водопроводу владельцу домовладения необходимо получить разрешение в ведомстве, к ведению которого относится трубопровод.
• В орган местного водоканала подается заявление с приложением документов, подтверждающих права на земельный участок и дом, а также кадастровый план участка.
• Специалисты водоканала подготовят технические условия с указанием разрешенного для заявителя объема водозабора и места подключения.
• После этого в районной СЭС необходимо получить заключение на присоединение к водопроводной сети.
• Топографическую съемку в виде чертежа со всеми нужными сведениями об участке, построенными на нем объектами, в том числе и подземными, с указанием места водозаборного колодца, сделают кадастровые инженеры.
• В проектном отделе водоканала заказывается проект водоснабжения дома.
• В коммунальных службах оформляется ордер на проведение земляных работ.

Выполнять врезку в общий пластиковый, стальной или чугунный трубопровод, вправе только представители водоканала.

После подключения к магистрали СЭС отбирает пробы и проверяет качество воды, оформляет акт о промывке и дезинфекции.

Служба водного хозяйства принимает работы, выдает справку о выполнении техусловий. Заключает с владельцем домовладения договор об эксплуатации трубопровода водоснабжения.

Варианты врезки

По своей технологии методы врезки в трубопроводы из пластика подразделяются на две условные группы.

Первый метод заключается в закреплении обжимающей накладки на трубе болтами или привариванием встроенными в накладку нагревательными элементами.

Во втором варианте соединения производятся с использованием сварных работ специальным аппаратом или с применением фитингов различного типа.

Рассмотрим существующие способы присоединения отводов.

С помощью обжимного хомута-накладки

Такой хомут состоит из верхней и нижней накладок, совпадающим по размерам с габаритами трубопровода.

На трубу укладывается каучуковая уплотнительная часть с отверстием. Её функция – предотвратить протечку. Далее накладки устанавливаются на прокладку сверху и снизу трубы, стягиваются болтами и гайками.

Через отверстие выходного патрубка, расположенного в верхней накладке, производится сверление трубы. Затем к ней подсоединяют отвод.

Присоединение тройника или коллектора

Врезка тройника считается классическим вариантом врезки. Суть операции заключается в том, что вырезается часть трубопровода, а на её место устанавливается тройник или коллектор. К ним присоединяется отводная труба (если коллектор – сразу несколько отводов).

Соединения с трубопроводом осуществляется сваркой при помощи специального аппарата или фитингами различного плана.

Электросварная седелка

Обычная седельная накладка представляет собой уже рассмотренный нами обжимной хомут накладку.

В отличие от врезки тройника, она не предусматривает резку трубного изделия, тем самым, не нарушает его целостность. Для создания отвода достаточно просверлить в основной трубе отверстие должного размера.

Принцип конструкции электросварной седелки не отличается от обычной, но она оснащена нагревательными спиралями, встроенными в её корпус. При подключении к электрической сети данные элементы нагревают пластик, части которого свариваются и образуют неразрывное соединение.

Электросварочные седелки, оснащенные фрезой, позволяют производить врезную операцию без закрытия воды в трубопроводе.

Рабочий процесс заключается в установке верхней и нижней частей накладки на трубу. Подается электропитание на седелку, в результате чего части накладки приклеиваются к трубе. После застывания материала высверливают отверстие нужного размера, прокручивая встроенную фрезу. Затем остается присоединить отвод.

Врезка с помощью патрубка

Врезка с использованием патрубка применяется на второстепенных участках, в трубах низкого давления, например, трубопроводе канализации. Данный способ хорош тем, что не требует разрезания трубопровода и его возможно производить без сварки.

Патрубок должен быть в виде хомута с обхватом, которого хватило бы на весь диаметр стояка.

1. Размечают место для расположения патрубка.
2. Просверливают коронкой отверстие, по размерам соответствующее диаметру патрубку.
3. Закрепляют патрубок, стягивая концы хомута винтом с гайкой.
4. В патрубок вставляют резиновый уплотнитель, а через него – отводную трубу.

Можно использовать адаптер для труб, значительно меньших по диаметру основной.

Учитывая, что в системе канализации большого давления нет, такое соединение прослужит долго и надежно.

Какой способ лучше

Врезка тройника с применением сварки специальным аппаратом считается классическим и самым надежным методом. Другое дело, что он не всегда доступен физически из-за недостатка пространства для проведения работ. Поэтому применяют обжимные накладки различного типа.

Удобным в монтаже и простым по технологии зарекомендовали себя электросварные седелки со встроенными нагревательными элементами и фрезой для сверления. Ими могут с успехом воспользоваться люди, не имеющие навыков ремонтных работ.

Сделать самому или вызвать мастера

Если работы проводятся внутри дома, с бытовым водопроводом, то приглашать мастера особого смысла нет. При возникновении трудностей со сварочным аппаратом, можно воспользоваться электросварной седелкой, оснащенной фрезой.

Но при подключении водопровода к общей магистрали, без профессионалов, имеющих соответствующий допуск, не обойтись.

Примерная стоимость работ

Подключение частного домовладения к магистральной сети водоснабжения – самый трудоемкий и затратный по финансам процесс. Стоимость работ зависит от расстояния до колодца, объема земляных работ, уровня цен на услуги в регионе.

Приблизительные цифры следующие:

• получение технических условий и других документов, согласования – 22 тысячи руб.;
• затраты на трубы и другие элементы сети – 9-10 тысяч;
• плата за подключение к центральной сети и работы по врезке в магистраль – от 20 до 50 тысяч;
• земляные работы – до 10 тысяч;
• работы в комплексе по прокладке сети – 2-2,5 тысячи за 1 метр.

Таким образом, общая стоимость может составить от 80 до 115 тысячи рублей.

Осуществление врезки своими руками

Для проведения самостоятельных работ по врезке в пластиковый водопровод внутри дома необходимо наметить общий план работ, приобрести материалы, подготовить инструменты. Материалы следует приобретать после определения необходимых размеров.

Такое оборудование, как сварочный аппарат, вам может пригодиться раз в несколько лет. Его имеет смысл одолжить у знакомых или взять в аренду.

Необходимые инструменты и материалы

Из материалов понадобятся:

• трубы из полиэтилена (ПНД);
• тройник соответствующего размера.

Набор инструментов составят:

• паяльник-утюг;
• труборез;
• карандаш строительный.

Ход работ

Необходимо врезать тройник в стояк из пластика.

Как правило стояки расположены вблизи от стены. Поэтому для удобства монтажа врезаемый узел собирается заранее. Он состоит из тройника, отвода и установленного на нем запорной арматуры – вентиля.

Собранный узел прикладывают к трубопроводу, отмеряют участок выреза, отмечают места реза.

Перекрывают воду, открывают водопроводный кран и полностью сливают остатки воды из системы.

Труборезными ножницами вырезают намеченный участок.

Трубы зачастую расположены впритык со стенами. Могут возникнуть проблемы с пользованием паяльником. В этом случае применяют цанговые фитинги или пресс-муфты.

Здесь вы можете посмотреть отличное видео, чтобы понять все нюансы:

Советы специалистов

Для врезки в полимерные трубы успешно зарекомендовали себя электросварочные седелки-накладки. Их применение облегчает рабочий процесс, дает в итоге высокопрочное соединение.

Регулятор температуры паяльника рекомендуется сразу установить на значение 260 градусов и не менять его в дальнейшем.

Если отсутствуют навыки в пользовании паяльником, лучше для начала получить практический опыт на отрезках трубы.

Нюансы врезки в водопровод под давлением

Чтобы врезаться в напорный трубопровод, применяют хомуты-накладки или электросварочные седелки, оснащенные фрезой, встроенной внутри накладки. Она располагается в герметично закрытом корпусе и при сверлении брызги воды не мешают процессу.

Накладка приваривается к трубе, устанавливается запорная арматура. Для сверления используется шестигранный ключ. После завершения процесса фреза вынимается и патрубок в накладке закрывается резьбовой крышкой.

Накладки с внутренней фрезой можно применять в любых водопроводах, в том числе находящихся под давлением. Однако их стоимость выше, чем у обычных накладок.

Как сделать врезку в магистральный водопровод

На дачном участке может возникнуть ситуация, когда подключаться к общему кооперативному трубопроводу придется самостоятельно. Здесь используют электросварной хомут-седелку. Он применим для магистрали с давлением, не превышающем 1,6 Мпа.

Существенно облегчит работу наличие в герметичном корпусе седелки встроенной фрезы и оснащение накладки вентилем.

Частые ошибки

Важно при подготовке к операции точно подобрать тройник, фитинги, накладки, отводные трубы точно по размеру.

Для ускорения нагрева пластика нельзя превышать температуру паяльника 260 градусов. Это приводит к повреждению материала.

Проведение работ при температуре воздуха ниже 5 градусов снижает эффективность нагрева деталей. Возникает необходимость увеличения рабочей температуры аппарата, что вызывает деформацию элементов.

Надеемся, дорогой читатель, что статья оказалась вам полезной. Удачи в ваших ремонтных делах, подписывайтесь на наши статьи и делитесь своим опытом в социальных сетях.

(1 5,00 из 5)
Загрузка…
