Магниты для сварки металлоконструкций

Выбираем магнитный угольник для сварки металлоконструкций — сварочные магниты-уголки для удобной работы сварщика

Для сварки кроме рабочего инструмента, защитных приспособлений для лица и рук сварщика, используют и дополнительные приспособления – они облегчат работу, позволят выполнить ее аккуратно и точно.

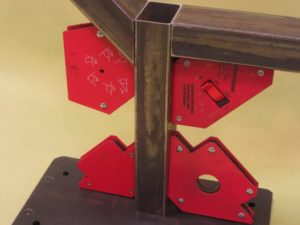

Магнитные угольники — сварочные гаджеты чистой воды

Любые упрощающие работу приспособления, имеют свои плюсы.

Магнитные держатели для сварки атрибут удобный. Их можно как купить в магазине (например в Мире Магнитов), так и сделать самостоятельно.

Предупреждение:использование самодельных несертифицированных устройств опасно для здоровья и грозит дефектами в изготавливаемых изделиях.

Данный атрибут полезный даже при выполнении простой разовой работы, он облегчит сварку изделий так как:

• Благодаря тому, что металлические элементы закреплены, сварщику удобно работать, он получает свободу действий;
• Сборка сварной конструкции начинается до приваривания с фиксации элементов, так сварить изделие сможет и один человек – магнитные приспособления для сварки работ снижают трудозатраты;
• Детали, закрепленные сварочными магнитами, стоят ровно и не сместятся, по этой причине получается аккуратный сварной шов:
• Собирая изделия повышенной точности магниты для сварки не только удобны, а необходимы;
• При большом количестве сварочных работ они снижают расход времени на проведение сварки;
• Нестандартные детали надежно крепятся без дополнительных приспособлений;
• Детали устанавливаются сварочными магнитами, как по горизонтали, так и по вертикали.

Магниты известных производителей имеют форму, позволяющую задать углы 45°, 60°, 90°, 135°, для надежного крепления деталей. Самостоятельно изготовленный магнит иногда слетал, заводское изделие дает возможность выполнить работу с любым углом без смещения детали.

Виды магнитных держателей для сварки

Для сварки металлических конструкций используют разные магниты, они отличаются по форме, и по принципу действия:

• Простые магнитные уголки, позволяют устанавливать детали под необходимым углом;
• Магнитная струбцина, дает возможность сваривать конструкции любой точности и сложности, размещая привариваемые элементы под любым углом;
• Магнитный фиксатор оснащается отключаемым или постоянным магнитом – это позволяет после окончания сварки отключить магнит и снять фиксатор без усилий;
• Большинство угольников могут устанавливаться под разными углами – конструкция позволяет провести сварку различной сложности;
• У разных моделей уголков разная мощность – для фиксации деталей с большой массой, и для сварки больших конструкций требуются магниты большой мощности, а для бытовых работ и сваривания небольших изделий нужны слабо мощные сварочные магниты.

Чтобы получить хорошие результаты при сварке сложных изделий, нужно одновременно использовать разные магнитные приспособления.

Вот 7 наиболее распространенных:

Магнитные устройства. Внешне – 2 соединенные вместе металлические пластины, с установленным между ними магнитом. Углы бывают изменяемыми или закрепленными в одном положении.

Отключаемые магниты. Позволяют установить соединяемые части, включив магнитное поле. По окончании сварки его отключают и снимают одним движением. С такого магнита легко убрать металлическую стружку.

Установочные магниты. Используют для размещения частей свариваемой конструкции в необходимом положении. Могут иметь возможность отключения, что уменьшает воздействие магнитного поля, и позволяет без усилий переставить приспособление в другое место.

Угловые постоянного действия

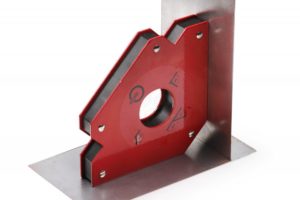

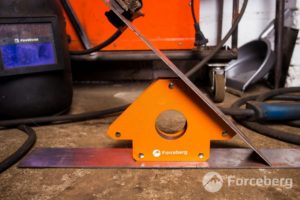

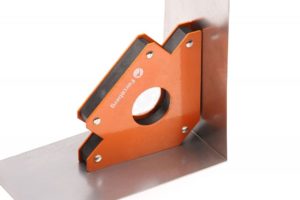

Магнит для сварки деталей под углом популярное приспособление, он отличается низкой стоимостью и простотой устройства. Это приспособление используется для закрепления металлических элементов в нужном положении при сварке различных конструкций.

Он позволяет быстро и надежно собрать части изделия, поможет при работе со стальными трубами, профилем и уголками и листовым металлом.

Магнитный уголок для сварки бывает 3 видов:

• Шестиугольным;
• Треугольным;
• Стреловидным.

Шестиугольное приспособление может устанавливаться под углами в:

1. 30 градусов;
2. 60 градусов;
3. 75 градусов.

Треугольные и стреловидные устройства могут устанавливаться под углами в:

1. 45 градусов;
2. 90 градусов;
3. 135 градусов.

Эти устройства облегчает сборку и сварку изделий, уменьшают затраты рабочего времени. Минус – небольшая сила магнита, у моделей низкой ценовой категории.

Отключаемые и включаемые

* отключаемый магнитный угольник для сварки конструкций

* включает для сварщика (включаемый, магнит)

Использование включаемых и отключаемых магнитов позволяет уменьшить и упростить монтаж металлических конструкций. Они обладают преимуществами по сравнению с постоянными магнитами:

• Простота очистки выключенного магнита от мелкого металла;
• Возможность регулировки расположения свариваемых деталей при отключенном магните;
• Надежная фиксация элементов конструкции при включении магнита в определенном месте.

Преимущество такого приспособления в том, что его несложно снять после прихваток, всего одним движением. Магнитные уголки бывают шаблонными или универсальными. Стандартные изделия делают с фиксированными углами, а приспособления универсального назначения дают возможность сварить 2 части конструкции под любым необходимым углом.

Внимание! В конструкции иногда предусматривают V-образный паз. Он включает для сварщика возможность фиксировать даже очень маленькие металлические детали любой сложности.

Преимущества работы с магнитным угольником

Для выполнения любительских работ подойдут недорогие стандартные изделия, а вот для профессиональной сварки необходимы сложные четырехгранные и трехкоординатные приспособления – изготовленные из жаропрочных магнитов.

Качественный магнитный держатель предназначенный для сварки металлоконструкций прочный на разрыв, выдерживает большие нагрузки, и стоек к механическим воздействиям.

Рекомендация! Чтобы было проще снимать магнитное приспособление желательно использовать отключаемые магнитные держатели.

Выбирать подходящий для работы магнитный держатель необходимо с учетом предполагаемых углов конструкции, массы используемого инструмента, мощности магнита.

На что обращать внимание при выборе

Для профессионального сварщика важно выбрать подходящие магниты для сварки металлических изделий.  Это позволит качественно выполнить работу без помощника.

При выборе нужно помнить:

1. 1. Нельзя использовать сварочные магниты малой мощности при сварке тяжелых конструкций. Под большим весом, слабый держатель не сможет фиксировать массивные детали. Но слишком мощное приспособление, усложнит работу из-за своих габаритов и большой массы. Нужен неодимовый или обычный магнит, подходящий для выполнения определенной задачи;
   2. Чаще всего используют треугольные приспособления. Их можно устанавливать под углами в 45, 90 и 135 градусов;
   3. Удобнее использовать отключаемые устройства.

Сварочные работы проводят на расстоянии от магнитного приспособления. Если оно нагреется, то качества магнита исчезнут. Также ему вредят сильные удары. Больше ограничений при использовании магнитных приспособлений для сварки нет.

Простой магнитный угольник своими руками

Можно сделать самостоятельно несложный магнитный угольник для сварки, из динамика стоящего в телевизоре. Изделие будет выглядеть таким образом.

Для работы подойдет любая марка стали. Пластины для изделия вырезают из листового металла вручную, или для работы используют болгарку. Самое важное точно вырезать углы приспособления.

После этого делают вкладыш, устанавливаемый между 2 пластинами, он нужен для увеличения жесткости изделия и для защиты магнита от металлических опилок. Подойдет любой материал, например, можно использовать фанеру, из которой вырезают заготовку треугольника с отверстием. Вставка делается на несколько миллиметров меньше пластин, это нужно чтобы вставка не мешала во время работы.

После этого собирают элементы сварочного уголка вместе, и, смазав части клеем крепят их алюминиевыми заклепками. Пластины держателя для сварки, сделанные своими руками, нужно устанавливать параллельно друг другу.

После того как клей застынет, нужно покрыть магнитный уголок грунтовкой, и окрасить в подходящий цвет.

В результате получите сварочный угольник, по своим характеристикам похожий на фирменный магнитный угольник. Важно при работе не нагревать магнит, иначе высокая температура станет причиной потери магнитных качеств.

Как использовать магниты для сварки?

Время чтения: ≈5 минут

Любой профессиональный сварщик скажет вам, что для качественного результата работы необходимо выполнить множество подготовительных операций. Зачистить металл, настроить режим сварки, прокалить электроды. Но многие забывают и об еще одном важном этапе — стыковке деталей и их скрепления.

А ведь от правильной стыковки тоже во многом зависит результат работ. Вы можете сделать идеальный качественный шов, но эта работа будет бессмысленной, если детали состыкованы криво или с зазорами.

Чтобы решить эту проблему были придуманы специальные приспособления для сварочных работ. Например, магниты. Но магнитные фиксаторы для стыковки — это не единственные герои нашей статьи.

Вы также узнаете, какие еще существуют приспособления для фиксации деталей.

Виды приспособлений

Как мы писали выше, в помощь сварщикам придуманы разнообразные фиксаторы для сварочных работ. Наиболее популярные из них — струбцины, зажимы, распорки и магниты.

Струбцины для сварки позволяют зафиксировать две детали, чтобы они были неподвижны относительно друг друга. Можно использовать самодельные струбцины.

Особняком стоят магнитные приспособления для сварки. Они наиболее удобны и просты в использовании. Давайте поговорим о них подробнее.

Магнитные фиксаторы

Магнитный фиксатор (он же магнит для сварки, магнит уголок) — это небольшое приспособление для удобной фиксации деталей. Сварочные магниты обеспечивают достаточно точную стыковку, сравнимую с центраторами. Но при этом магнит гораздо меньше по размеру и удобнее в использовании. С их помощью можно выполнить стыковку своими руками.

У многих новичков возникает много вопросов касаемо магнитов для сварки. Мы постараемся ответить на самые популярные.

Можно ли фиксировать детали под разным углом?

Да. Магнитный угольник для сварки может применяться для стыковки двух деталей под любым углом. Вы сами выбираете угол, это может быть как 130 градусов, так и 40 градусов. Все зависит от возможностей вашего магнита.В продаже есть магниты с регулируемым значением угла.

Насколько удобно пользоваться магнитом?

Очень удобно! Монтажный магнитный угольник  не только экономит ваше время, но еще и позволяет стыковать детали без лишнего напряжения. Вам нужно всего лишь одно небольшое приспособление. Не нужно использовать громоздкие тяжелые крепежи или фиксаторы. Магнит помещается в кармане и его можно использовать в любых условиях.

К тому же, сварочные магниты не нуждаются в особом обслуживании. Они долговечны, легко очищаются от грязи.

Что, если я не смогу снять магнит с металла?

Если вы сомневаетесь в своих силах, можете купить магниты, у которых есть ручное отключение магнитного поля. Такие приспособления монтируются и снимаются еще легче, чем обычные магниты. К тому же, вам не придется тратить лишние усилия и время на демонтаж. Отключение магнита занимает не более секунды.

Но ведь должны быть хоть какие-то недостатки?

И без них не обошлось. Самый главный недостаток — это невозможность работы с металлами-диамагнетиками. Такие металлы не притягиваются магнитом, а значит магнитный фиксатор просто не сможет состыковать две детали.

К тому же, такие приспособления стоят недешево и многие предпочитают использовать более традиционные приспособления. Например, струбцины. И после этого делать временные швы-заклепки.

Но мы считаем эти методы неэффективными и трудозатратными.

Разновидности магнитов

Магнитный держатель для сварки бывает двух типов: угловой и универсальный.

Угловой магнит (его также называют «магнитный уголок для сварки») — это простейшее приспособление, которое используется для стыковки двух деталей под углом. Зачастую угловые магниты для сварки имеют фиксированный угол. Например, вы покупаете магнит для сварки под углом 90 градусов. Соответственно, вы не сможете стыковать под детали под другим углом.

Но мы не рекомендуем приобретать лишь одно приспособление для сварки под прямым углом. Лучше купите набор магнитных фиксаторов для сварки для стыковки под разными углами. Хорошо себя зарекомендовал магнит Archimedes для сварки под углом. Он отключаемый. Отключаемые магниты для сварки очень удобны в работе, они хорошо фиксируют детали и работают безотказно.

Универсальные магниты можно использовать для сварки под любым углом. Это оптимальный вариант, но он стоит недешево. Зато универсальные магниты можно использовать с деталями любого размера и свойства.

И купив их однажды вам больше не придется докупать остальные магниты. Обычно универсальный магнит состоит из подвижных частей, скрепленных между собой. Эти части можно сложить в любую необходимую форму и применить в работе.

Из-за своего внешнего вида такие магниты получили прозвище «змейка».

Вместо заключения

Магнит для сварочных работ — незаменимое приспособление при стыковке любых металлоконструкций и формирования качественных сварных соединений. С помощью магнитных фиксаторов можно упростить и ускорить работу. Это особенно важно при выполнении сложных задач, например, при сварке профильных труб.

Выбираем магниты для сварки: разновидности и их особенности

Зачастую сам процесс сварки менее продолжителен, чем подготовительные работы для проведения этой операции. Как правило, львиная доля времени отводится на фиксацию всех соединяемых компонентов в необходимом положении. Этот фактор является самым важным, так как он напрямую влияет на качество выполнения работ.

К примеру, если после долгой сборки сегментов свариваемой конструкции она развалится от контакта с электродом либо сварка будет выполнена неудовлетворительно, то потребуется затратить немало времени на восстановительные операции. Чтобы не допустить досадных ситуаций и облегчить работу специалиста, были изобретены дополнительные приспособления — магниты для сварки.

Цели использования

Магнитные крепежи используются для достижения следующих целей:

• Удобного закрепления деталей и упрощения их монтажа;
• Правильного позиционирования свариваемых плоскостей;
• Быстрой сборки конструкций;
• Установки определённых углов для соединяемых изделий;
• Аккуратной и точной сварки, позволяющей избежать грубых ошибок;
• Эффективной замены громоздких зажимов и струбцин.

Сварочные магниты позволяют регулировать крепёж и сборку элементов в соответствии с условиями работы.

Они имеют силу сцепления от 10 до 50 килограмм и дают возможность работать как с фасонными изделиями, так и с листовым металлом.

Основными достоинствами таких устройств являются такие важные факторы, как сокращение периода на подготовку изделий к свариванию и снижение трудоёмкости рабочего процесса.

Разновидности магнитов для сварки

Главной задачей сварочных работ является создание шва, который по своим характеристикам не уступал бы качеству материала соединяемых деталей. Чтобы добиться достойных показателей в процессе работ необходимо использовать разного рода устройства и приспособления.

Вот 7 самых популярных из них:

• Магнитные уголки. Это приспособление представляет собой конструкцию из двух металлических пластин и магнита между ними. В середине устройства вырезано круглое отверстие. Углы магнита могут быть фиксированными или регулируемыми.
• Отключаемые магниты. Данный крепёж позволяет фиксировать соединяемые детали при помощи активатора магнитного поля. После завершения сварных операций устройство такого типа можно снять одним поворотом выключателя. Магнит быстро и легко очищается от стружки и металлических частиц.
• Струбцины. Устройство такого типа позволяет стягивать между собой свариваемые элементы. Его внешняя сторона используется в качестве фиксирующего компонента, а внутренняя часть, как прижимное приспособление. Использовать такое устройство довольно просто — соединяемые изделия помещаются в струбцину, после чего затягиваются винтом.
• Распорки. Это простейшее приспособление, позволяющее исправлять дефекты кромок у собираемых изделий. Они способны придать деталям необходимую форму и устранить местные недостатки. Принцип действия у распорки имеет схожесть с функционированием струбцины, но в отличие от последней он работает не на стягивание, а на разжимание.
• Установочные магниты. Данное устройство может обладать монолитной формой либо иметь сложную конструкцию с возможностью изменения углов. Оно предназначено для установки рабочих элементов в определённую позицию. Соединяемые детали фиксируются в требуемом положении, после чего свариваются в готовое изделие. Одной из его функций может быть способность отключения крепежа. После нажатия кнопки отключения, магниты приспособления уменьшают своё воздействие, и устройство можно легко переместить в другое место.
• Закрепляющие устройства. Эти приспособления предназначены для фиксации свариваемых деталей в необходимом положении. Делается это для того, чтобы не допустить смещения или деформации изделий. К таким устройствам относятся зажимы, прижимы и стяжки.
• Установочно-крепёжные изделия. Устройства такого рода выполняют комплексный подход к установке свариваемых деталей в определённое положение и их последующее закрепление. В этом случае достаточно поместить изделия в приспособление и стянуть их между собой при помощи винтов. Детали можно скреплять как в одной, так и в двух плоскостях. Чтобы было удобно извлекать конструкцию после сварки, один из крепёжных элементов выполнен в виде поворотного механизма.

Читайте другие полезные статьи на нашем сайте:

Руководство по выбору сварочной проволоки для полуавтоматов — https://voltobzor.ru/svarochnaya-provoloka-dlya-poluavtomatov-vidy-i-neobxodimaya-informaciya.

Какими слабыми и сильными сторонами обладают сварочные аппараты Форсах, и вообще, стоит ли покупать сварочники этой фирмы — подробная статья с описанием популярных моделей и отзывами.

Характеристики сварочных магнитов

Все магнитные устройства, участвующие в проведении сварочных работ, можно разделить на два типа:

• Универсальные приспособления;
• Угловые магниты для сварки.

Универсальные устройства обладают большими функциональными возможностями и широко используются во многих производственных сферах.

Они способны соединять детали плоской, цилиндрической и угловатой конфигурации под нестандартными углами. Магниты позволяют фиксировать свариваемые элементы как в горизонтальной плоскости, так и в вертикальной.

Это достигается возможностью регулировать рабочие углы магнита в довольно широком диапазоне.

Приспособления обладают неплохой стойкостью к высоким температурам и способны выдерживать брызги металла. Благодаря повышенной точности при установке деталей, сварочный шов получается аккуратным и качественным. Использование универсальных приспособлений позволяет расширить область деятельности специалиста и уменьшить трудозатраты на проведение сварочных работ.

К преимуществам следует отнести такие факторы, как удобное позиционирование, простоту в эксплуатации, хорошее усилие магнитного поля и отсутствие влияния на качество сварочной дуги. К недостаткам — приличную стоимость и наличие данных приспособлений только в узкоспециализированных торговых точках.

Магнит для сварки под углом является сегодня наиболее популярным устройством у отечественных специалистов. Он отличается простотой конструкции и обладает доступной ценой. Это приспособление предназначено для установки и закрепления в нужном положении металлических сегментов, используемых при сборке и сварке различных структурных объектов.

Магнит бывает трёх форм:

• Стреловидная;
• Треугольная;
• Шестиугольная.

У первых двух диапазон угловых значений представлен следующими показателями:

• 45 градусов;
• 90 градусов;
• 135 градусов.

Последнее устройство дополнено углами:

Использование такого приспособления облегчает монтаж изделий и способствует сокращению рабочего времени. К недостаткам устройства можно отнести слабое усилие магнита, присутствующее у дешёвых моделей.

Критерии выбора

Перед тем, как приобрести магнит для сварочных работ, необходимо тщательно проанализировать вопросы, касающиеся режима использования устройства и сферы его применения. Нет надобности переплачивать за бренд и покупать чересчур дорогое приспособление, если оно будет применяться редко и не в профессиональных целях.

Поэтому при выборе магнита необходимо придерживаться ряда простых правил:

• Чем качественнее приспособление, тем дольше оно будет сохранять свои технические характеристики. Магнит находится в непосредственной близости с зоной сварки, в связи с этим он постоянно подвергается воздействию высоких температур, которые систематически ухудшают его свойства;
• Чем выше мощность поля, тем шире диапазон использования устройства. Серьёзные модели магнитов способны удерживать детали, масса которых достигает 35 килограмм;
• Чем выше перечень рабочих углов, тем более функциональным является устройство. Наиболее предпочтительны магниты со следующими значениями углов: 30, 45, 60, 75, 90 и 135 градусов;
• Чем больше количество углов, тем разнообразнее будет подход к выполнению сварочных работ.

Магнитные приспособления практически не оказывают какое-либо влияние на качество сварочной дуги. Но сегодня всё же встречаются дешёвые модели, выпущенные китайскими производителями, использование которых может негативно сказаться на рабочем процессе. От покупки этих устройств следует воздержаться.

Если позволяют денежные средства, то стоит присмотреться к приспособлениям с активатором магнита. Сегодня отечественный рынок представлен довольно большим количеством этих устройств.

Отключаемый магнит для сварки — это незаменимый помощник профессионала в его повседневной трудовой деятельности. Он позволяет эффективно выполнять сварочные работы самостоятельно, в период отсутствия подсобного работника.

Но не стоит забывать, что, если выбран неподходящий магнит или его качество находится на низком уровне, может произойти ситуация, когда собираемая конструкция разрушится в самый неподходящий момент, тем самым нанеся непоправимый ущерб рабочему процессу.

Ценообразование

Ни для кого не секрет, что цена магнитов для сварки зависит в основном от марки производителя и наличия дополнительных функций, присутствующих в устройстве.

Важными факторами также являются:

• Тип приспособления;
• Величина силы сцепления;
• Возможность формирования нестандартных углов;
• Присутствие активатора магнитного поля;
• Уровень нагрузки, который могут выдерживать устройства.

Выяснить ориентировочную стоимость этих приспособлений можно посредством интернета, посетив тематические порталы и форумы.

Так, наименьшая цена на сегодня у стреловидных и треугольных крепежей, которые не обладают активатором магнита. Их стоимость находится в диапазоне от 300 до 700 рублей. Это обусловлено присутствием на внутреннем рынке большого количества изделий из Китая.

Средний сегмент занимают магниты, представленные шестиугольной формой, которые не имеют включателя магнитного поля, но характеризуются неплохим удерживающим усилием. Их стоимость варьируется в пределах от 550 до 1500 рублей.

Самыми дорогими представителями сварочных магнитов являются устройства угольной формы, обладающие возможностью активации и отключения магнитного поля. Цена на это оборудование составляет 2500-3500 рублей.

Возможно вас заинтересуют другие материалы по выбору сварочного оборудования:

Какие преимущества имеют сварочные аппараты Ресанта, советы по выбору и примеры моделей — читайте в нашей подробной статье.

Заключение

Для осуществления качественных и безопасных работ, кроме традиционных видов оборудования, рекомендуется использовать дополнительные средства — магниты для сварки. Они являются незаменимыми помощниками для соединения деталей в различных плоскостях, позволяя быстро и комфортно изменять их положение и выбирать оптимальную позицию для проведения технологических операций.

Магнитные крепления широко применяются как профессиональными специалистами, так и сварщиками-любителями. Работы, проводимые с помощью этих приспособлений, делают сварной шов более аккуратным и точным.

Как собрать магнитный уголок для сварки своими руками?

Небольшие металлические предметы сложно удержать в одном положении в процессе сваривания. Фиксацию выполняют подручными средствами так, чтобы изделия не смещались. В качестве вспомогательного инструмента подойдет магнитный уголок.

Его также называют угольником для сварки. Он пригодится и домашнему мастеру, и профессиональному сварщику. Данный механизм улучшает качество сварного шва и детали в целом. Рассмотрим, как изготовить магнитный уголок для сварки своими руками.

Виды магнитных держателей для сварки

Магнитный угольник представляет собой механизм для зажима одной детали или стыковки двух ее частей, обеспечивающий поддержку в заданном положении при сварке. Он пригоден для однократной процедуры и серийного производства. Различаются устройства конструкцией и особенностями работы. Различают такие сварочные магниты:

• стандартный угольник с неотключаемым магнитом и стационарными углами;

• струбцина – гибкое приспособление с возможностью настраивать углы, уместно для изделий различной сложности;

• держатели с различной мощностью – применяют для удержания заготовок с разными характеристиками: для мелких – маломощные, для крупных – большой мощности;

• отключаемые модели – после отключения держатели сами отсоединяются, элемент высвобождается без усилий;

• универсальные угольники – оснащены несколькими углами с часто используемыми параметрами для выполнения сложных и простых работ;

• трехкоординатные и четырехугольные приспособления – уместны для сваривания в сложных высокотемпературных условиях, в них используют ферритные магниты, выдерживающие перепады температуры, и цилиндры.

Для домашнего применения можно собрать магнитный уголок для сварки своими руками.  Инструмент кустарного производства выдерживает механические нагрузки. Он может зафиксировать крупногабаритные детали, стационарно удерживать и стыковать части изделий для получения качественных швов.

Угловые: постоянного действия

Угловые модели представляют собой две пластины с магнитом, размещенным между ними. Это многопозиционные устройства с настраиваемым углом зажима в пределах 30⁰-135⁰.

Они уместны для быстрого фиксирования свариваемых элементов. Пластины позволяют удержать в предмет в одной из 6 позиций.

Такие механизмы приобретают, когда в процессе сварки заготовку нужно поворачивать в нескольких ракурсах.

• Важно! Приборы с фиксированными углами нужно выбирать в ситуациях, когда сварка проводится в часто используемых позициях

Отключаемые

Отключаемые модели – устройства с магнитным полем, которое выключается специальным поворотным рычагом. Они упрощают зажим и высвобождение свариваемого предмета. Такие приспособления легко очищаются от металлической стружки и небольших изделий.

Основные критерии выбора

Для профессиональных работ следует выбирать инструмент высокого качества. Устройства подвержены воздействию высоких температур, снижающих коэффициент намагниченности у некачественных экземпляров. На приспособлении должны отсутствовать сколы, выемки и прочие дефекты в местах касания с зажимаемым изделием. Неровности не позволяют прочно фиксировать предметы под заданным углом.

• Важно! К достоинству отключаемых уголков относят возможность отключать магнитное поле и на всем приспособлении, и на отдельных его гранях. Эти приборы уместны для мастеров, которые часто сваривают детали сложной конфигурации

Китайские угольники выделяются бюджетной ценой, но они не выдерживают температурных перепадов, поэтому быстро ломаются. Для сваривания изделий под различными углами рекомендуется выбирать настраиваемый механизм либо приобретать комплект, содержащий несколько видов инструментов для зажима под определенными ракурсами.

Самодельный магнитный уголок

Домашние умельцы смогут собрать магнитный уголок для сварки своими руками самостоятельно. Для его изготовления не понадобятся узкоспециализированные знания. Предварительно необходимо подготовить:

• магнит – толщина менее 15 мм;

• лист стали толщиной 2-3 мм;

• болты М6 с комплектом гаек либо заклепки;

• Важно! Конфигурация магнита значения не имеет. Практика показывает, что лучше выбирать его круглой формы. Подойдет вариант из мощного динамика

Лист стали размечают в форме треугольника для последующей нарезки элементов магнитного уголка для сварки своими руками, чертежи лучше брать готовые. Болгаркой по разметке вырезают первый элемент.

Вторую деталь можно разметить по первой, приложив ее к стальному полотну. С помощью напильника зачищают разрезанные поверхности до идеально ровного состояния.

Готовые элементы должны быть одинаковыми, погрешности не допускаются.

Треугольники прикладывают друг к другу и зажимают так, чтобы края полностью совпали. Их фиксируют в тисках. По углам высверливают отверстия того же диаметра, как болты или заклепки, которыми будут скрепляться элементы.

Между треугольными пластинами помещают магнит. Размер его не должен превышать параметры треугольников. Поверхность предварительно намазывают клеем. Части держателя скрепляют болтами либо заклепками. Окраску термоустойчивой эмалью осуществляют после застывания клея.

• Важно! Ваш инструмент кустарного производства с неодимовыми магнитами способен удержать заготовку весом свыше 3 кг. Состояние нежароустойчивых аналогов рекомендуется периодически контролировать, поэтому их части желательно скреплять болтами

При изготовлении магнитного уголка для сварки регулируемого своими руками следует учитывать особенности предстоящих работ. Для сваривания в условиях высокой температуры необходимо предусмотреть жаростойкие ферритные магниты. Они не нуждаются в контроле состояния.

Перегрев механизма, непредназначенного для нагрева, приводит к снижению его магнитящего действия и безвозвратному выходу из строя. В неразборных конструкциях его заменить нельзя.

Какие бывают фиксаторы для работ по сварке

Существует достаточно большое количество дополнительных приспособлений для фиксации заготовок.

Они не являются обязательными предметами для сварщика, но значительно облегчают выполнение работ и повышают качество полученного соединения.

Важно! Следует отметить, что в понятие “магнит” могут входит различные устройства.
Далее мы рассмотрим приспособления различной конфигурации.

Уголки-угольники

Магнитные уголки являются простейшим вид изделия для фиксации свариваемых деталей под необходимым углом. Основное достоинство подобных приспособлений – сокращение времени, затрачиваемого на подготовительные процедуры, а также снижение трудоемкости процесса.

Держатели имеют простую конструкцию – две металлические пластины, между которых расположен магнит. Поэтому возможность поломки крайне мала. Компактные размеры делают работу с ними простой и удобной. Исполнитель имеет возможность зафиксировать детали практически под любыми углами.

БАРС

• Магнитный угольник БАРС MF-75 предназначен для фиксации металлических конструкций при сварке, пайке, сборке и монтаже, подходят для разметки и клеймения различных деталей, а также для размагничивания инструментов.
• Приспособление применяется для работы с круглыми и прямоугольными трубами, полосами, профилями, уголками, листовым, сплошным и другими формами металла.
• Основной материал – оксид железа (Fe3O4) способен притянуть изделие с силой в 75LBS (34 кгс).
• Углы: 45, 90 и 135 градусов.
• Вес – 1000 гр.
• Размеры: 155 мм. х 100 мм. х 16 мм.
• Достоинства: надежная фиксация заготовок; отличная замена тяжелым зажимам; позволяют освободить руки сварщика; быстрый сбор металлической стружки; облегчают монтаж; сокращают время проведения работ; разнообразные углы крепления.

Ниже показан ролик рекламный, но он хорошо дает представление о возможностях, открываемых с данного типа оснасткой.

Почему лучше покупать сразу набор

Производители и поставщики реализуют магниты для сварки поштучно. Большинство сварочных работ осуществляется с четырехугольными конструкциями. Поэтому рекомендуется приобретать полный набор держателей – 4 штуки. Наличие комплекта позволит не отвлекаться от работы.

Для сложных конструкций может пригодиться и гораздо большее, чем 4 штуки, количество.

Держатели массы

Держатель массы (другие названия: клемма заземления, зажим массы) является нужным приспособлением для сварщика. Клемма массы позволит исключить возможность поражения током и станет гарантом получения надежного и качественного соединения.

Промышленностью предоставляются устройства для контакта массы различных типов: прищепка, магнитный зажим, струбцина и центратор.

Рассмотрим плюсы и минусы именно магнитных представителей этого рода оснастки (все зажимы массы более подробно рассмотрены в отдельной статье).

Независимо от вида держатели обладают следующими важными преимуществами: удобство применения и скорость работ. Также следует отметить достоинства магнитных держателей:

• применяются для фиксации заготовок различной конфигурации, размеров и диаметров, в отличие от типа “прищепка”;
• успешно используется в труднодоступных местах;
• надежность крепления осуществляется за счет большой площади контакта с заготовкой;
• простота конструкции и отсутствие сложных элементов обеспечивают продолжительный срок службы;
• выдерживают значительные нагрузки и напряжения.

Минусы магнитных держателей:

• эффект “магнитного дутья” и отклонение дуги;
• невозможность применения для работы с изделиями из цветных металлов;
• если магнит является неотключаемым, к нему прилипает различный мусор, поэтому его следует периодически чистить;
• перегрев, который случается в случае крепления массы на грязную или ржавую поверхность, может привести к размагничиванию;
• неудобство крепления магнита к заготовкам маленького размера: пруток или арматура.

Преимущества и недостатки других типов представлены в статье “Зажим массы”. [ads-pc-2][ads-mob-2]

PROFI

• Магнитная клемма заземления PROFI предназначен для присоединения к заземлению сварочного кабеля.
• Магнитное основание обеспечивает прекрасное крепление на металлических поверхностях различной формы.
• В местах подключения приспособление дает надежный контакт.
• Небольшая область соприкосновения исключает возможность перегрева.
• Ручка позволяет легко снимать клемму с детали.
• Вес – 400 гр.

Держатели горелки

Держатель представляет собой опору с магнитным основанием, использующуюся для хранения МИГ/МАГ и ТИГ горелок. Приспособление удерживает оборудование, когда оно не используется.

Эксплуатация таких держателей позволяет избежать возможность повреждения горелки, увеличить срок службы сопел для нее, а также повышает удобство выполнения работ.

Особенно важно применение держателей при хранении газовых горелок, так как их сопла трескаются при соприкосновении с холодной поверхностью, на которую кладется оснащение.

Магнитное основание гарантирует устойчивость конструкции, которая может быть расположена на сварочном столе или может крепиться на рабочий аппарат.

ESAB

• Простой и практичный держатель, подходящий для большинства моделей горелок.

Зеркало магнитное сварочное

Магнитное зеркало сварщика предназначено для осмотра и контроля качества сварных швов, облегчает осуществление работ в труднодоступных местах.

Магнит позволяет прикреплять зеркало к любой металлической поверхности и не держать его в руках. Большинство моделей имеют гибкий штатив (ножку), что позволяет повернуть приспособление под любым углом.

Сварщикам предлагаются и другие типы зеркал сварщика, которые будут проанализированы в отдельной статье.

CIMCO

• Страна производства – Германия.
• Долговечный магнит.
• Гибкая латунная штанга с шарнирным соединением.
• Вес – 460 гр.
• Длина – 500 мм.

Отключаемые и неотключаемые приспособления

Магнитные держатели для сварки могут быть постоянными и отключаемыми. Второй тип крепится к деталям посредством включения активатора магнитного поля.

Подобные приспособления имеют следующие достоинства, в сравнении с обычными магнитами: быстрое снятие осуществляется одним поворотом выключателя; возможность отключения магнитного поля позволяет легко очищать устройство от стружки и другого мелкого мусора. Единственным недостатком является более высокая стоимость.

Foxweld SHIFT-7

• Отключаемый магнитный угольник предназначен для предварительной сборки и фиксации деталей при осуществлении работ по сварке, резке (предотвращает падение частей конструкции) и монтажу, также подходит как элемент для удержания заготовок.
• Прост в использовании, что позволяет выполнять все работы одному человеку.
• Приспособление подходит для любых работ с металлическими предметами.

Разновидности магнитных держателей для сварки

Специальные сварочные магнитны (уголки) используются для закрепления обрабатываемых стальных деталей, обеспечивая удобство и комфортность обращения с ними в процессе сварки. Чаще всего магнитные уголки используются при сварке труб произвольного сечения, а также листовых или полосовых заготовок, различных профилей и других металлических изделий.

Угольники

К одной из разновидностей магнитов для сварки относятся специальные угольники, полностью заменяющие громоздкие струбцины и обеспечивающие фиксацию деталей при под углами 45, 90, 135 градусов.

Известно множество исполнений и вариантов таких магнитов, выпускаемых разными производителями. Они отличаются не только своими рабочими размерами и углами крепления, но и силой сцепления.

Магнитный фиксатор или уголок для сварки может иметь самую различную конфигурацию, обеспечивающую возможность выставления требуемого крепёжного угла. Таким магниты могут иметь следующие исполнения:

• обычные угольники, посредством которых удаётся выставлять фиксированные углы, определяемые профилем заготовок;
• крепёж типа струбцины с возможностью регулировки угла фиксации, обеспечивающей их универсальное применение в качестве элементов сварки на конструкциях любой степени сложности;
• современные образцы угольников с несколькими фиксированными углами, также относящиеся к многофункциональным инструментам и применяемые при организации сложных сварочных работ;
• угольники с различными усилиями зажима, рассчитанные как на массивные элементы свариваемых конструкций, так и на небольшие (компактные) детали.

Помимо всего перечисленного в крепежные образцы может встраиваться постоянный или отключаемый магнит, позволяющий снимать изделие без каких-либо заметных усилий.

Стоимость каждой из моделей магнита формируется с учётом ряда показателей, касающихся используемой конструкции (возможности выставления различных углов, их регулировки и мощности магнита). Она колеблется в диапазоне от 300-400 рублей за типовой образец (800-900 рублей за набор стандартных уголков) до 3000-5000 рублей за специальные модели профессионального назначения.

Каждый такой магнитный держатель для сварки имеет свои рабочие характеристики, определяющие стоимость его продаж. Однако для тех, кто не «зациклен» на фирменных изделиях и желает сэкономить на покупке, всегда возможен вариант самостоятельного их изготовления.

Преимущества магнитных держателей массы

Принцип действия держателя в виде магнита распространяется и на так называемую «массу», которая при сварке напрямую подключается к заготовке. Его применение во время электросварочных работ вполне обосновано, поскольку предоставляет сварщику ощутимые преимущества, выражающиеся в следующем:

• за счёт использования надёжного, компактного и быстро устанавливаемого контакта свобода действий оператора заметно повышается;
• магнитный угловой держатель массы крепится до начала сварки, так что его установка не нуждается в какой-либо сторонней помощи;
• возможность надёжного и устойчивого соединения практически с любыми обслуживаемыми поверхностями;
• простота устройства магнита, не содержащего каких-либо сложных встроенных элементов;
• способность выдерживать нагрузки и напряжения в большом диапазоне механических воздействий, что обеспечивает достаточную прочность крепления металлоконструкций;
• и, наконец, значительная по величине площадь контакта с заготовкой, гарантирующая надежное смыкание с ней при сварке.

Однако у способа фиксации массы имеются свои недостатки. Основной из них – это то, что магнит неудобно устанавливать на небольшие по размеру металлические детали (на пруток или арматуру, например).

Ещё одним минусом этих бесспорно удобных приспособлений является невозможность использования их при сварке цветных металлов, ведь магнит к ним не прилипает.

Ко всему сказанному следует добавить, что во время сварки к магниту налипают мелкие металлические стружки и другие отходы, которые рекомендуется счищать металлической щёткой.

С учётом указанных неудобств использование такой массы в целом вполне оправдано, поскольку даёт конкретные и ощутимые результаты.

Самодельные магнитные зажимы

Магнитный угольник для сварки можно сделать своими руками, это не составляет особого труда, тем более что информации по порядку производимых операций более чем достаточно.

Конструкция

Магнитное приспособление или устройство, как правило, изготавливается из двух отдельных частей. Во-первых, это контакт или точка, в которой на держателе закрепляется подводящий кабель. Во-вторых, это сам магнит, который может иметь разные формы и габариты.

Две части сборного изделия для сварки соединяют посредством особого крепления, обеспечивающего их надёжную сцепку. При этом особое внимание обращается на общий вес, который не должен превышать определённого значения.

Так, магнитные треугольники для сварки от компании ESAB имеют общий вес порядка 850 граммов и гарантируют удобство обращения с ними.

С учётом особенностей конструкции сварочных магнитов можно приступать к их непосредственной сборке.

Самостоятельное изготовление

Потребуется достаточно «сильный» магнит, в качестве которого может использоваться основание пришедшего в негодность мощного динамика. Далее, необходимо будет найти подходящие к ним по размеру наборы толстых шайб в количестве двух штук.

И, наконец, следует запастись дополнительными креплениями (болтом и гайкой), необходимыми для подсоединения зажима сварного кабеля. При сборке системы сначала в одной из шайб (которая будет служить контактной площадкой) просверливают отверстие под болт. После этого его вставляют в заготовку и приваривают.

Головка крепёжного болта стачивается напильником до толщины самой шайбы (заподлицо с плоскостью контакта).

После сваривания конструкцию в виде грибка тщательно зачищают напильником, а затем на неё нанизывается магнит от динамика. В завершении работ на выступающем штоке с резьбой крепят вторую шайбу и здесь же закрепляют конец кабеля, а затем всю конструкцию стягивают гайкой.

В конце обзора обратим внимание на то, что, несмотря на существенную экономию при самостоятельном изготовлении держателя для сварки, фирменные магниты всё же являются более надёжными и долговечными.
