Перфорация листового металла

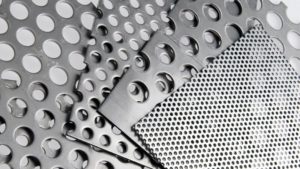

Перфорированный лист

Перфорированный лист – это плоский прокат со сквозными ячейками, имеющие разную форму и различный шаг просечки.

Перфолист востребован во многих сферах, в частности, широко применяется в строительстве, пищевой промышленности, благодаря эстетичному внешнему виду он пользуется успехом у дизайнеров, архитекторов для целей декорирования, также из него делают ограждения, фильтры, выставочные и торговые стенды и т.д.Стальной перфорированный лист

В черном металлопрокате перфорированные листы выпускаются из горячекатаной Ст3 по ГОСТ 19903 и холоднокатаной 08Пс стали по ГОСТ 16523. В дальнейшем, в зависимости от назначения, сферы и среды использования ему требуется различная обработка в виде грунтовочного, специального лакокрасочного или порошкового покрытий, выполняющих антикоррозийную и защитную функции.

Цена на стальной перфорированный лист

Толщина, ммПерфорацияМарка сталиПлощадь отверстийЦена

Круглая перфорация (Rv, Rg)
0,75	Rv 0,8—1,5 круглая	ст 08 пс	25,80%	договорная
1	Rv 1,5—3 круглая	ст 08 пс	22,68%	договорная
1	Rv 1,75—2,5 круглая	ст 08 пс	44,44%	договорная
0,7	Rv 2—3,5 круглая	ст 08 пс	29,62%	договорная
1	Rv 2—3,5 круглая	ст 08 пс	29,62%	договорная
2	Rv 2—3,5 круглая	ст 08 пс	29,62%	договорная
1	Rv 2,5—4 круглая	ст 08 пс	35,43%	договорная
1	Rv 2,5—5 круглая	ст 08 пс	22,67%	договорная
0,7	Rv 3—4 круглая	ст 08 пс	51,02%	договорная
1	Rv 3—4 круглая	ст 08 пс	51,02%	договорная
0,7	Rv 3—5 круглая	ст 08 пс	32,65%	договорная
1	Rv 3—5 круглая	ст 08 пс	32,65%	договорная
1,5	Rv 3—5 круглая	ст 08 пс	32,65%	договорная
3	Rv 3—5 круглая	ст 08 пс	32,65%	договорная
1	Rv 4—6 круглая	ст 08 пс	40,31%	договорная
1,5	Rv 4—6 круглая	ст 08 пс	40,31%	договорная
3	Rv 4—6 круглая	ст 08 пс	40,31%	договорная
1	Rv 5—6 круглая	ст 08 пс	62,99%	договорная
1	Rv 5—7 круглая	ст 08 пс	46,28%	договорная
0,7	Rv 5—8 круглая	ст 08 пс	35,43%	договорная
1	Rv 5—8 круглая	ст 08 пс	35,43%	договорная
1,5	Rv 5—8 круглая	ст 08 пс	35,43%	договорная
1	Rg 5,2—12 круглая	ст 08 пс	17,03%	договорная
1	Rv 6—9 круглая	ст 08 пс	40,31%	договорная
1	Rv 8—10 круглая	ст 08 пс	58,05%	договорная
1	Rv 8—12 круглая	ст 08 пс	40,31%	договорная
3	Rv 8—12 круглая	ст 08 пс	40,31%	договорная
1	Rg 8—17,5 круглая	ст 08 пс	16,40%	договорная
1	Rv 10—15 круглая	ст 08 пс	40,31%	договорная
1	Rv 20—24 круглая	ст 08 пс	63,00%	договорная
Квадратная перфорация (Qv, Qg)
0,7	Qg 3—5 квадратная	ст 08 пс	36,00%	договорная
1	Qg 3—5 квадратная	ст 08 пс	36,00%	договорная
1	Qg 5—7 квадратная	ст 08 пс	51,02%	договорная
1	Qg 5—8 квадратная	ст 08 пс	39,06%	договорная
1,5	Qg 5—8 квадратная	ст 08 пс	39,06%	договорная
1	Qg 5—14 квадратная	ст 08 пс	12,76%	договорная
1	Qg 6—9 квадратная	ст 08 пс	44,44%	договорная
1,5	Qg 6—9 квадратная	ст 08 пс	44,44%	договорная
1	Qg 8—10 квадратная	ст 08 пс	64,00%	договорная
1,5	Qg 8—10 квадратная	ст 08 пс	64,00%	договорная
1	Qg 8—12 квадратная	ст 08 пс	44,44%	договорная
0,7	Qg 10—14 квадратная	ст 08 пс	51,02%	договорная
1	Qg 10—14 квадратная	ст 08 пс	51,02%	договорная
1,5	Qg 10—14 квадратная	ст 08 пс	51,02%	договорная
1	Qg 10—28 квадратная	ст 08 пс	12,76%	договорная
1	Qd 8—14 квадратная	ст 08 пс	32,0%	договорная
1	Qv 5—14 квадратная	ст 08 пс	12,80%	договорная
1	Qv 7—20 квадратная	ст 08 пс	12,20%	договорная
Перфорация цветок (Nr 152)
1	Nr 152 цветок	ст 08 пс	45,0%	договорная
Перфорация щелевидная (Lgl)
1	Lgl 2—20 щелевидная	ст 08 пс	30,11%	договорная
1	Lgl 3—20 щелевидная	ст 08 пс	44,67%	договорная

* Информацию о полном сортаменте и наличии Вы можете получить у наших менеджеров. Цена формируется исходя из объемов заказа

Перфорированный оцинкованный лист ГОСТ 14918-80

Перфорированный лист оцинкованный производится из стали 08Пс по ГОСТ 14918-80. Оцинковка делает его более устойчивым к коррозии и позволяет применять без антикоррозийной окраски внутри помещений. Часто используется для декорирования.
Перфорированные оцинкованные листы

Толщина, ммПерфорацияМарка сталиПлощадь отверстийСтоимость

Перфорация круглая (Rv)
0,7	Rv 3—5 круглая	ст оцинк.	32,65%	договорная
0,7	Rv 4—6 круглая	ст оцинк.	40,3%	договорная
0,7	Rv 5—7 круглая	ст оцинк.	46,28%	договорная
0,7	Rv 5—8 круглая	ст оцинк.	35,43%	договорная
Квадратная перфорация (Qg)
0.7	Qg 10—14 квадратная	ст оцинк.	51,02%	договорная

* Информацию о полном сортаменте и наличии Вы можете получить у наших менеджеров. Цена формируется исходя из объемов заказа

Перфорированный алюминиевый лист ГОСТ 13726

Перфорированный лист из алюминия в эксплуатации долговечен и надежен, устойчив к коррозии и легко обрабатываем.

Но в отличие от стальных листов из черной стали, алюминиевые листы более восприимчивы к механическим повреждениям. При использовании алюминиевого перфорированного листа в помещении обработка листа не требуется, но при эксплуатации на открытом воздухе лист темнеет.

Поэтому для применения алюминиевого листа вне помещений, требуется дополнительная обработка порошковой краской.

Цена на перфорированные алюминиевый листы, алюминий АМГ3Н2

Толщина, ммПерфорацияМарка сталиПлощадь отверстийЦена

Перфорация круглая (Rv)
1	Rv 3—5 круглая	А5	32,65%	договорная
1	Rv 4—6 круглая	А5	40,31%	договорная
1	Rv 5—8 круглая	А5	35,43%	договорная
1,5	Rv 5—8 круглая	А5	35,43%	договорная
Квадратная перфорация (Qg)
1	Qg 5—8 квадратная	А5	39,06%	договорная
1	Qg 10—14 квадратная	А5	51,02%	договорная

* Информацию о полном сортаменте и наличии Вы можете получить у наших менеджеров. Цена формируется исходя из объемов заказа

Лист перфорированный нержавеющий

Нержавеющий перфорированный лист изготавливаются из стали марок 08Х18Н10, AISI 304, 08Х18Н10Т (с добавлением хрома, никеля, титана), AISI 430 (12X17).

Он выпускается с двухсторонней зеркальной матовой поверхностью. Не подвержен коррозии, не требует дополнительной антикоррозийной обработки.

Изделия из нержавейки 08Х18Н10Т пригодны для эксплуатации на открытом воздухе.

Цена на листы перфорированные нержавеющие AISI 430 (12X17)

Перфорированные нержавеющие листы, сталь нержавеющая AISI 430 (12X17)

Толщина, ммПерфорацияМарка сталиПлощадь отверстийЦена

Перфорация круглая (Rv)
1	Rv 5—8 круглая	12X17	35,43%	договорная
1	Rv 8—12 круглая	12X17	40,31%	договорная
Квадратная перфорация (Qg)
1	Qg 5—8 квадратная	12X17	39,06%	договорная
1	Qg 10—14 квадратная	12X17	51,02%	договорная
1,5	Qg 10—14 квадратная	12X17	51,02%	договорная

Цена на листы перфорированные нержавеющие AISI 304 (08X18H10)

Толщина, ммПерфорацияМарка сталиПлощадь отверстийЦена

Перфорация круглая (Rv)
0,6	Rv 0,8—1,5 круглая	08X18H10	27,44%	договорная
0,8	Rv 1—2 круглая	08X18H10	27,44%	договорная
1	Rv 1,5—2,5 круглая	08X18H10	32,65%	договорная
1	Rv 2—3,5 круглая	08X18H10	29,62%	договорная
1	Rv 2,5—4 круглая	08X18H10	35,43%	договорная
1	Rv 3—5 круглая	08X18H10	32,65%	договорная
1,5	Rv 3—5 круглая	08X18H10	32,65%	договорная
1	Rv 4—6 круглая	08X18H10	40,31%	договорная
1	Rv 5—8 круглая	08X18H10	35,43%	договорная
1,5	Rv 5—8 круглая	08X18H10	35,43%	договорная
Квадратная перфорация (Qg)
1	Qg 5—8 квадратная	08X18H10	39,06%	договорная
1,5	Qg 5—8 квадратная	08X18H10	39,06%	договорная

* Информацию о полном сортаменте и наличии Вы можете получить у наших менеджеров. Цена формируется исходя из объемов заказа

Типы перфорации и расположение ячеек (отверстий)  бывают разные.  Наиболее популярные и стандартные виды:

• «круг», расположение ячеек прямое (Rg);
• «круг», расположение ячеек смещенное (Rv);
• «квадрат», расположение ячеек прямое (Qg);
• «квадрат», расположение ячеек смещенное (Qv);
• «прямоугольник», расположение ячеек прямое (Lge);
• щелевидная, расположение ячеек прямое (Lgl);
• щелевидная, расположение ячеек смещенное (Lvl);
• декоративная – цветок (Nr).

Стандартный раскрой перфолиста бывает следующих типоразмеров: малый 1000 х 2000 мм, средний 1250 х 2500 мм, большой 1500 х 3000 мм.

В компании «Сталерон Групп» Вы можете купить перфорированный лист на выгодных условиях и по привлекательной цене, который всегда есть в наличии. Отгрузка осуществляется оптом и в розницу с услугой оперативной доставки по Москве, Московской области, а также в регионы РФ.

Также у нас Вы можете заказать металлообработку (резка, рубка, гибка и т.д.), которую качественно и в сжатые сроки мы выполним на производственном комплексе компании.

За счет наличия собственных производственных возможностей цена на нее будет значительно ниже рыночной, что позволит Вам повысить рентабельность заказа и сэкономить деньги.

И наконец, в «Сталерон Групп» Вы можете заказать доставку к Вам на объект по Москве, Московской области, а также по России.

Перфорация металла

Промышленное объединение «Лазер» оказывает услуги по  перфорации листа металла для промышленных, строительных и компаний иного профиля. Услуга востребована, поскольку такая обработка позволяет повысить прочность, оптимизировать массу, продлить срок эксплуатации.

Где заказать перфорацию металла

За двадцатилетний опыт работы мы значительно усовершенствовали процесс перфорации листового металла.

Сегодня наши мастера без трудностей добиваются получения на поверхности латуни, алюминия, железа самые различные отверстия, от стандартных геометрических  форм (круг, треугольник, квадрат), до декоративных пазов на заказ.

Мы работаем при помощи технологии лазерной резки с применением новейшего оборудования брендов EHT и TRUMPF. В результате такой обработки получается изделие, которое с успехом можно использовать в сферах деятельности:

• Строительство; В качестве корпуса, основы ступеней лестницы, настила или ограды;
• Промышленность. Например, в разработке вентиляционных систем, радиаторов;
• Изготовление мебели (решетчатые кресла зала ожидания);
• Архитектурные и дизайнерские проекты;

В промышленном объединении «Лазер» можно заказать создание пазов в трубах разного диаметра. Это сложная и узкоспециализированная работа, с которой справится не каждый мастер, также нужно специфическое оборудование. Готовые трубы с пазами, заказанные в нашей компании, можно с уверенностью использовать в составе систем фильтрации, производственных, складских приспособлений.

Цена на перфорацию металла

Компания «Промышленное объединение «Лазер» много лет, профессионально и по демократичной цене выполняет все виды работ по резке и обработке стали, латуни, алюминия. Перфорация металла – одна из самых ответственных и сложных задач, с которой успешно и быстро справляются наши высококвалифицированные мастера.

Лист стальной (08пс) перфорированный, 1000х2000 мм

Тип	Толщина, мм	Вес листа, кг	Площадь отверстий, %	Цена, руб. с НДС
Rv 1,5-3,0	1	12,37	22,68%	2679
Rv 2,0-3,5	1	11,3	29,62%	2657
Rv 2,0-3,5	2	21,4	4552
Rv 3-4	2	7,21	51,01%	4836
Rv 3,0-5,0	1	10,7	32,65%	2111
1,5	16,2	2944
2	21,55	3917
3	32,64	5717
Rv 4,0-6,0	1	9,6	40,31%	2277
3	28,65	5712
Rv 5,0-8,0	1	10,5	35,43%	1933
1,5	15,6	2607
2	20,66	3733
3	31	5717
Rg 5,0-12,0	1	13,82	13,62%	1836
Rg 5,0-12,0 поля 20мм	1	13,82	13,62%	1610
Rv 6,0-9,0	1	9,6	40,31%	2073
Rv 8,0-10,0	1	6,78	58,05%	1907
Rv 8,0-10,0	1,5	10,07	2718
Rv 8,0-12,0	3	28,65	29,23%	4794
Rv 10,0-15,0	1	9,6	40,31%	1907
Rv 10,0-15,0	2	19,1	3730
Rv 20,0-25,0	1	7,84	51,01%	1985
Qg 5,0-8,0	1	9,76	39,06%	1935
1,5	14,6	2850
Qg 5,0-14,0	1	13,96	12,76%	1907
Qg 8,0-10,0	1	5,76	64,00%	1907
1,5	8,64	2718
Qg 10-14	1	7,88	51,02%	1806
1,5	11,76	2718
Qg 10,0-28,0	1	13,96	12,76%	2112
NR152	1	8,8	45,00%	1980

Лист стальной (08пс) перфорированный, 1250х2500 мм

Тип	Толщина, мм	Вес листа, кг	Площадь отверстий, %	Цена, руб. с НДС
Rv 3,0-5,0	1	16,84	32,65%	3087
Rv 4,0-6,0	1	15,01	40,31%	2977
Rv 5,0-8,0	1	16,15	35,43%	2993
Rv 5,0-8,0 поля 20мм	1	16,15	2762
Rv 5,0-8,0	1,5	24,22	3633
Rg 5,0-12,0	1	20,74	17,03%	2707
Rg 5,0-12,0 поля 20мм	1	20,74	17,03%	2580
Rv 10-15	2	29,84	40,30%	5060
Qg 5,0-8,0	1	15,23	39,06%	2993
Qg 5,0-14,0	1	21,8	12,76%	2993
Qg 10,0-14,0	1	12,25	51,02%	2707
1,5	18,37	3560

Вы можете быть уверены, что не ошиблись, сделав выбор в пользу «Лазер»:

• Мы располагаем современным оборудованием, позволяющим осуществлять координатную пробивку отверстий в форме круга, квадрата, ромба, узкого или широкого прямоугольника.
• Мастера нашего штата владеют редкой, практически ювелирной, технологией обработки компрессионных труб, работая с шириной отверстий менее полмиллиметра. (!)
• У нас есть собственный автомобильный парк, с помощью которого мы можем забрать заготовки у клиента и привезти обратно в обработанном виде.

Стальной перфорированный лист

Наши клиенты

Компания «Перфоком» осуществляет производство и продажу перфорированных листов из холоднокатаной и горячекатаной стали стандартных размеров:

• 1000х2000
• 1250х2500
• 1500х3000

Возможно изготовление нестандартной продукции по чертежам заказчика.

Заказ онлайн >>

Для on-line заказа выберите вид перфорации, тип и размеры металла.

Доставка готовой продукции осуществляется во все регионы России и СНГ.

Виды перфорации стальных листов:

Круглая перфорация: со смещенными рядами отверстий Rv; с прямыми рядами отверстий Rg

Щелевидная перфорация: со смещенными рядами отверстий Lvl; с прямыми рядами отверстий Lgl

Квадратная перфорация: с прямыми рядами отверстий Qg; со смещенными рядами отверстий Qv; с диагонально смещенными рядами отверстий Qd

Шестигранная перфорация (соты): со смещенными рядами отверстий Sev

Декоративная перфорация (цветок) Nr 152

Типоразмеры

Металл – сталь 08 пс (конструкционная углеродистая качественная)

Перфорированные листы 1000×2000 мм Тип Толщина, мм Материал Площадь отверстий Вес листа, кг

Rv, Rg (круглая)
Rv 0,8—1,5	0,75	ст 08 пс	25,80%	8,90
Rv 1,5—3	1	ст 08 пс	22,68%	12,37
Rv 1,75—2,5	1	ст 08 пс	44,44%	8,89
Rv 2—3,5	0,7	ст 08 пс	29,62%	7,90
Rv 2—3,5	1	ст 08 пс	29,62%	11,26
Rv 2—3,5	2	ст 08 пс	29,62%	21,40
Rv 2,5—4	1	ст 08 пс	35,43%	10,50
Rv 2,5—5	1	ст 08 пс	22,67%	12,37
Rv 3—4	0,7	ст 08 пс	51,02%	5,49
Rv 3—4	1	ст 08 пс	51,02%	7,80
Rv 3—5	0,7	ст 08 пс	32,65%	7,56
Rv 3—5	1	ст 08 пс	32,65%	10,70
Rv 3—5	1,5	ст 08 пс	32,65%	16,20
Rv 3—5	3	ст. 3 г/к	32,65%	32,64
Rv 4—6	1	ст 08 пс	40,31%	9,60
Rv 4—6	1,5	ст 08 пс	40,31%	14,33
Rv 4—6	3	ст 08 пс	40,31%	28,65
Rv 5—6	1	ст 08 пс	62,99%	5,92
Rv 5—7	1	ст 08 пс	46,28%	8,60
Rv 5—8	0,7	ст 08 пс	35,43%	7,80
Rv 5—8	1	ст 08 пс	35,43%	10,50
Rv 5—8	1,5	ст 08 пс	35,43%	15,60
Rg 5,2—12	1	ст 08 пс	17,03%	13,28
Rv 6—9	1	ст 08 пс	40,31%	9,60
Rv 8—10	1	ст 08 пс	58,05%	6,78
Rv 8—12	1	ст 08 пс	40,31%	9,60
Rv 8—12	3	ст 08 пс	40,31%	28,65
Rg 8—17,5	1	ст 08 пс	16,40%	13,22
Rv 10—15	1	ст 08 пс	40,31%	9,60
Rv 20—24	1	ст 08 пс	63,00%	5,92
Qv, Qg (квадратная)
Qg 3—5	0,7	ст 08 пс	36,00%	7,17
Qg 3—5	1	ст 08 пс	36,00%	10,24
Qg 5—7	1	ст 08 пс	51,02%	7,84
Qg 5—8	1	ст 08 пс	39,06%	9,76
Qg 5—8	1,5	ст 08 пс	39,06%	14,60
Qg 5—14	1	ст 08 пс	12,76%	13,96
Qg 6—9	1	ст 08 пс	44,44%	8,90
Qg 6—9	1,5	ст 08 пс	44,44%	13,34
Qg 8—10	1	ст 08 пс	64,00%	5,76
Qg 8—10	1,5	ст 08 пс	64,00%	8,64
Qg 8—12	1	ст 08 пс	44,44%	8,96
Qg 10—14	0,7	ст 08 пс	51,02%	5,88
Qg 10—14	1	ст 08 пс	51,02%	7,84
Qg 10—14	1,5	ст 08 пс	51,02%	11,76
Qg 10—28	1	ст 08 пс	12,76%	13,96
Qd 8—14	1	ст 08 пс	32,0%	10,88
Qv 5—14	1	ст 08 пс	12,80%	13,96
Qv 7—20	1	ст 08 пс	12,20%	14,08
Nr 152 (цветок)
Nr 152	1	ст 08 пс	45,0%	8,80
Lgl (щелевидная)
Lgl 2—20	1	ст 08 пс	30,11%	11,18
Lgl 3—20	1	ст 08 пс	44,67%	8,85

Перфорированные листы 1250×2500 мм Тип Толщина, мм Материал Площадь отверстий Вес листа, кг

Rv, Rg (круглая)
Rv 3—5	0,7	ст 08 пс	32,65%	11,76
Rv 3—5	1	ст 08 пс	32,65%	16,84
Rv 3—5	2	ст 08 пс	32,65%	33,68
Rv 4—6	0,7	ст 08 пс	40,3%	10,45
Rv 4—6	1	ст 08 пс	40,3%	15,01
Rv 5—8	0,7	ст 08 пс	35,43%	11,30
Rv 5—8	1	ст 08 пс	35,43%	16,15
Rv 5—8	1,5	ст 08 пс	35,43%	24,22
Rg 5,2—12	1	ст 08 пс	17,03%	20,74
Rv 8—12	2	ст 08 пс	40,31%	29,85
Qg (квадратная)
Qg 5—7	0,7	ст 08 пс	51,02%	8,57
Qg 5—7	1	ст 08 пс	51,02%	12,25
Qg 5—8	1	ст 08 пс	39,06%	15,23
Qg 5—14	1	ст 08 пс	12,76%	21,80
Qg 8—12	1	ст 08 пс	44,44%	13,89
Qg 10—14	1	ст 08 пс	51,02%	12,25
Qg 10—14	1,5	ст 08 пс	51,02%	18,37

Металл — сталь горячекатаная

Перфорированные листы 1500×3000 мм, сталь горячекатаная Тип Толщина, мм Материал Площадь отверстий Вес листа, кг

Rv (круглая)
Rv 3—5	2	ст 3 г/к	32,65%	47,58
Rv 3—5	3	ст 3 г/к	32,65%	71,13
Rv 4—6	2	ст 3 г/к	40,31%	42,98
Rv 5—8	2	ст 3 г/к	35,43%	45,82
Rv 6—9	2	ст 3 г/к	40,31%	42,98
Rv 6—9	3	ст 3 г/к	40,31%	64,47
Rv 6—10	2	ст 3 г/к	32,70%	48,46
Rv 10—15	2	ст 3 г/к	40,31%	42,98

В качестве дополнительных услуг по обработке перфорированного листа мы можем:

• произвести резку, вырубку углов, гибку, вальцовку, дуговую и контактную сварку, окраску по каталогу RAL;
• сделать отверстия и пазы разных форм;
• задать поле перфорации произвольной формы;
• вырубить листовые детали любой конфигурации;
• осуществить рельефную формовку, отгиб крепежных элементов и пробивку крепежных отверстий;
• произвести окантовку обрамляющим профилем.

Пробивка и перфорация отверстий в листовом металле | ООО Перфосталь

Весьма востребована в металлообработке координатная перфорация и пробивка отверстий заданной формы в листовом металле по заранее определённым координатам.

Подобная технология – это листоштамповочная операция, заключающаяся в пробивке отверстий запроектированных размера и формы в точно определённых местах для перфорации листа ( координатах) на координатном прессе с ЧПУ для перфорации.

Прессовое усилие в 40тонн и координатная высокая точность листопробивного станка унивесального Boschert Ecco Line, а кроме того качество штамповочного разнообразие инструмента компании Pass Stanztechnik дают нам возможность исполнять практически множество задач по перфорации листа.

Технология перфорации с ЧПУ сочетается с усовершенствованным программным обеспечением CAD / CAM для разработки листового металла, которое мы используем и постоянно обновляем. Тем самым у нас есть непревзойденная комбинация для производства изделий из высококачественного листового металла по очень конкурентоспособным ценам.

Пробивка или перфорация координатная листового металла – метод обработки, при котором в точно определенных зонах листа осуществляют пробивку сквозных отверстий разнообразных по формам и размерам.

Для этого применяют специальные прессы для пробивки отверстий или листоштамповочные станки с ЧПУ, обладающие при пробивке возможностью оказать на лист усилие пробоя до 40 тонн. Рабочий инструмент при пробивке и перфорации — штепсель, двигающийся аналогично иголке швейных машинок.

Координаты перфорации, размеры листа металлического, а также формы отверстий определяются значениями в программе, в которой они содержаться как переменные и аргументы.

Изготовление продукции пробивкой или перфорацией листов металла

С помощью сотен стандартных инструментов для пуансона с ЧПУ и для прессующих станков с ЧПУ, в большинстве случаев, мы можем вырезать ваши конструкции из листового материала толщиною менее 3мм без необходимости в каких-либо новых инструментах. Это может быть ЧПУ с пробивкой вентиляционных щелей, вырезом для электронных компонентов, вырезами для светильников для светильников и всеми стандартными кругами и прямоугольниками, а также более специализированными формами и функциями:

• пробивка и перфорация отверстий в панелях композитных из алюминиевых сплавов, заданных размеров и разнообразных форм;
• сплошную перфорацию для вентиляционных решеток, фасадов, декоративных панелей в специально и заранее определённых зонах пробивки;
• пуклеванные отверстия характеризуются тем, что при пробивке края их выступают над плоскостью листового материала, что даёт возможность получить материал, обладающий противоскользящими качествами, необходимыми для настилов;
• зенкованные отверстия – при пробивке края занижены, что позволяет убрать впотай крепежные элементы или создать потайное соединение крепежа;
• локальные местные деформации типа вентиляционных «жабр», панельных пуклей и т.д.,которые выполняются в зависимости от предназначения изделий;
• фигурные отверстия — пазы, имеющие определённую шероховатость и рельефность, выполняются операцией, именуемой «выгрызанием».

Скачать PDF: Технические возможности и ограничения при пробивке отверстий

Пробивка координатная в листах металла толщиной до 3мм и композитных алюминиевых панелей.

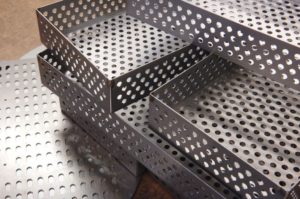

Изделия, выполняемые из листового металла, где перфорация спроектирована локально – решетки вентиляционные, решетки в бассейны, различные кожухи, вентилируемые корпуса, профили, крепежные элементы перфорированные и т.п.

Перфорация нестандартная листового металла и композитных алюминиевых панелей – листы с отверстиями всевьозможных форм, размеров с заданным, расположением на листе, включая комбинированную перфорациию, т.е. с отверстиями разнообразных форм и размеров

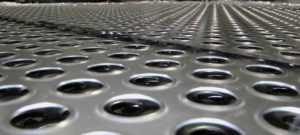

Продукты с пуклёванными отверстиями, края которых вытянуты наверх, к примеру, для трапов и настилов применяемых на автовозах, трапы заездные, настилы нескользящие, применяемые на высоте.

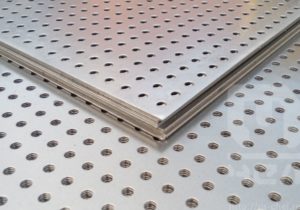

Зенкованные отверстия в изделиях с заниженными краями отверстий в металлическом листе, например, для крепежа «в потай».

При производстве некоторых изделий необходимы локальные особые деформации поверхности типа:

• «акульи жабры», к примеру, вентиляционные решетки, части вентилируемых корпусов, зацепов (полумостов) и мостов, например, корпуса муфт противопожарных, включая мосты хомутов;
• иные разновидности локальных деформаций в зависимости от применяемого штамповочного инструмента;
• Изделия с нестандартными фигурными пазами в листе, также и переменной ширины, выполняемые операцией «выгрызания» (Nibbeln) — это исполняется координатным дыропробивным прессом с заранее заданной шероховатостью. В случаях когда шероховатость недопустима, то задача необходимо решать применением станка лазерного раскроя.

Пробивка отверстий для изготовления на изделиях из листового металла жалюзи «акульи жабры«

Воздухопроницаемость корпусных изделий достигается не только за счёт перфорации листа, но и за счёт нанесения жалюзей типа «акульих жабр».

Такие жалюзи характерны для вентилируемых корпусов (кожухов), шкафов для рабочей одежды, электрошкафов или вентиляционных решёток.

Штамповка мостов и полумостов – это получение в листовом металле локальных деформаций в форме мостов и полумостов методом координатной штамповки, при которой используют специальный штамповочный инструмента за один ход долбяка пресса.

Размеры локальных деформаций в форме мостов и полумостов задаются параметрами штамповочного инструмента.

Локальные деформации в форме мостов и полумостов применяются для изготовлении сборных единиц и используются в процессе сборки конечного сборно-разборного изделия.

К примеру, корпуса противопожарных муфт, здесь применяются мосты длиной 10 и 14 мм, используемые для последующего крепления стягивающего хомута и крепёжных ушек.

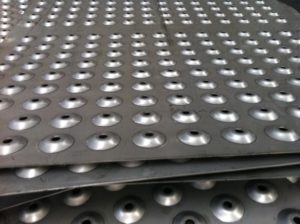

Пуклевание отверстий – это листовая штамповочная операция, при которой края ранее пробитого отверстия приподнимают относительно плоскости листа (отбортовка краёв отверстий наверх). Это дополнительная штамповочная операция, которая производится после перфорации листовой заготовки по отдельной программе.

Зенкование отверстий – это листоштамповочная производственная операция, при выполнении которой края уже пробитого отверстия понижаются относительно поверхности листа. Это дополнительная штамповочная операция, которая производится после перфорации листовой заготовки по отдельной программе.

Конечные формы отверстий правильной геометрии при координатной пробивке: прямоугольник, круг, квадрат, овал, шестигранник, крест, треугольник.

Это зависит напрямую от вида и типа используемого пресса.Также ООО Перфосталь может предложить вам нестандартную перфорацию для получения фигур в виде стрел, крестов, сердец, сложных отверстий и т.п. либо пробивку форм специальных конфигураций.

Перфорация металлического листа

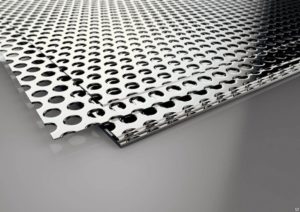

Перфорация металла – это технология металлообработки, с помощью которой получают облегченные, ажурные изделия с высокими эксплуатационными характеристиками. Материал сохраняет твердость, прочность, но при этом приобретает гибкость и высокие декоративные свойства. У ООО «ДЗПП» Вы можете заказать перфорацию заготовок из металла по индивидуальным чертежам.

Сфера применения перфорированного металла

• Каркасы фальшпотолков и навесных фасадов.
• Корпуса оборудования и приборов с элементами вентиляции.
• Решетки и сетчатые вставки ливневых стоков.
• Детали для пищевой и медицинской отрасли.
• Секции заборов и ограждений.
• Защитные экраны для окон и проемов.
• Витрины и стеллажи.
• Предметы мебели.
• Шумопоглощающие конструкции для стадионов, стрельбищ и спортивных площадок.
• Перекрытия и перегородки.
• Фильтры и сита.
• Рекламные конструкции.
• Экраны радиаторов отопления.
• Решетки воздуховодов и систем вентиляции.
• Навесная обшивка фасадов.
• Декоративные панели и дизайнерские изделия для оформления интерьеров, фасадов и стендов.

Наличие собственной
производственной базы Высокий технический
уровень производства Максимально короткие
сроки исполнения заказов Круглосуточный режим
работы производственных цехов

Тонкости производства

Современное автоматизированное оборудование позволяет выпускать материалы с различным рисунком для реализации технологических задач и дизайнерских проектов. Перфорация может выполняться на листовых заготовках из стали, алюминия, цинка, нержавейки и других металлов толщиной от 0,8 до 3,0 мм.

Минимальный диаметр отверстия равен толщине листа, а максимальный составляет 37 мм. Для перфорации металлического листа применяется технология координатной пробивки на оборудовании с ЧПУ. Форма отверстий может быть любой: круглой, квадратной, треугольной, овальной, вытянутой, иметь сложный профиль.

Расположение перфорации – симметричное или со смещением, с большим или малым шагом. Обеспечивается многообразие форм. Возможно создание из массива отверстий любой геометрической фигуры (круга, квадрата, прямоугольника, многогранника) или узора, а также пробивка по контуру или оригинальное нанесение логотипа.

Точность расположения отверстий полностью соответствует требованиям, указанным на чертеже заказчика.

Особенности перфорации

Популярность перфорированных листов объясняется их внешней привлекательностью, прочностью, податливостью, функциональностью, универсальностью применения и относительно невысокой стоимостью. Технология позволяет существенно снизить вес металлического листа, что упрощает транспортировку и монтаж, снижает нагрузку на несущую конструкцию.

Отличительной характеристикой изделий являются отверстия, равномерно или группами заполняющие большую часть поверхности. Их форма и размеры, а также шаг между ними на одном изделии делаются одинаковыми. Панели с перфорацией могут иметь любые размеры по индивидуальному проекту.

Тем не менее нормативами установлены следующие категории листов в зависимости от габаритов:

• малые – имеют размер 100 × 200 см;
• средние – 125 × 250 см;
• большие – 150 × 300 см.

Наши преимущества

Производственные мощности ООО «ДЗПП» оснащены высокотехнологичным европейским оборудованием, которое позволяет осуществлять перфорацию металла по индивидуальным заказам с максимальной точностью в Москве и области.

Мы обеспечим высокое качество и оперативность исполнения заказов любого объема. В наличии широкий ассортимент пробивочного инструмента, что существенно ускоряет процесс изготовления и позволяет снизить себестоимость работ.

Работаем со всеми видами листовых заготовок. Что получают наши клиенты:

• отличную готовую продукцию;
• изготовление в короткие сроки;
• разумную ценовую политику;
• выполнение всех видов перфорации;
• большие возможности для реализации проектов;
• профессиональное исполнение заказов;
• скидки на большие объемы;
• дополнительные услуги по резке, гибке, обработке и изготовлению;
• техническую помощь по всем вопросам.

Для предварительного расчета стоимости воспользуйтесь онлайн-формой. Если у Вас возникли вопросы по перфорации металлических листов или Вы хотите заказать услугу, то просто заполните форму обратной связи или позвоните нашим специалистам. ООО «ДЗПП» предлагает выгодные условия сотрудничества и цены производителя.

Производство металлического перфорированного листа

На протяжении многих лет мы занимается реализацией изделий различного типа и назначения. Для своих клиентов мы предлагаем широкий ассортимент высокотехнологичной продукции из металла. Одно из основных преимуществ сотрудничества с нами – доступная цена на все категории товара. Обратившись к нам, вы сможете купить перфорированный лист из любых сплавов на самых выгодных условиях.

Лист с перфорацией: виды и характеристики

Перфорированные листы производятся из тонколистового металла. Отличительной особенностью изделия являются отверстия, равномерно нанесённые на всю поверхность в определённой последовательности.

Формы и размеры перфорации могут быть самыми разнообразными. Отверстия занимают большую часть листа.

Их наличие существенно облегчает листовой прокат, при этом его прочность и функциональность сохраняются.

Листовой металлопрокат с перфорацией выпускается в стандартных размерах, его толщина варьируется от 0,5 до 12 мм. Нормативами устанавливаются габариты изделий:

• малый формат (1000 х 2000 мм);

• средний форма (1250 х 2500 мм);

• большой формат (1500 х 3000 мм).

Допускается изготовление продукции по индивидуальным размерам.

Перфорированные металлические листы изготавливаются из стали холоднокатаной (ГОСТ 16523-97), горячекатаной (ГОСТ 19903-74), оцинкованной (ГОСТ 14918-80), стали нержавеющей, алюминия и алюминиевых сплавов (ГОСТ 21631-76, ГОСТ 13726-97).  Допускается изготовление перфорированных листов из других материалов по заказу потребителя (пластик, композитные материалы, медь, латунь).

Стандартные типы перфорации

Подробнее о типах перфорации

Прайс-лист

Фильтры

Сталь 08ПС 2000х1000 мм

Толщина, мм	Тип перфорации	1-4	5-9	10-19	20-49	50+	Вес, кг./шт.	Площадь отверстий
0.7	Rv 2.0-3.5	2 249	1 949	1 874	1 799	1 739	7,90	29,62%
0.7	Rv 3.0-4.0	2 249	1 949	1 874	1 799	1 739	5,49	51,02%
0.7	Rv 3.0-5.0	2 249	1 949	1 874	1 799	1 739	7,54	32,65%
0.7	Rv 5.0-8.0	1 934	1 693	1 632	1 572	1 511	7,23	35,43%
0.7	Qg 10.0-14.0	1 781	1 558	1 503	1 447	1 392	5,88	51,02%
1.0	Rv 1.5-3.0	2 973	2 576	2 477	2 378	2 299	12,37	22,68%
1.0	Rv 1.75-2.5	2 973	2 576	2 477	2 378	2 299	8,89	44,44%
1.0	Rv 2.0-2.5	2 945	2 552	2 454	2 356	2 277	6,60	58,81%
1.0	Rv 2.0-3.5	2 945	2 552	2 454	2 356	2 277	11,26	29,62%
1.0	Rv 2.5-4.0	2 945	2 552	2 454	2 356	2 277	10,33	35,43%
1.0	Rv 2.5-5.0	2 945	2 552	2 454	2 356	2 277	12,37	22,67%
1.0	Rv 3.0-4.0	2 518	2 182	2 098	2 014	1 947	7,80	51,02%
1.0	Rv 3.0-5.0	2 341	2 029	1 951	1 873	1 810	10,70	32,65%
1.0	Qg 3.0-5.0	2 518	2 182	2 098	2 014	1 947	10,24	36,00%
1.0	Rv 4.0-6.0	2 686	2 350	2 266	2 182	2 115	9,60	40,31%
1.0	Rv 5.0-6.0	2 293	1 988	1 911	1 835	1 774	5,92	62,99%
1.0	Rv 5.0-7.0	2 293	1 988	1 911	1 835	1 774	8,60	46,28%
1.0	Rv 5.0-8.0	2 143	1 857	1 786	1 714	1 657	10,33	35,43%
1.0	Rv 6.0-9.0	2 293	1 988	1 911	1 835	1 774	9,60	40,31%
1.0	Qg 5.0-7.0	2 293	1 988	1 911	1 835	1 774	7,84	51,02%
1.0	Qg 5.0-8.0	2 143	1 857	1 786	1 714	1 657	9,76	39,06%
1.0	Rg 5.0-12.0	2 033	1 762	1 694	1 626	1 572	13,82	13,63%
1.0	Qg 6.0-9.0	2 293	1 988	1 911	1 835	1 774	8,90	44,44%
1.0
