Сварка кузова автомобиля своими руками

Сварка кузова авто — описание процесса и секреты качественной сварки. Точечная кузовная сварка и ее имитация (110 фото и видео)

Трудно представить нормальное функционирование автомобиля без подходящего кузова. Именно поэтому он нуждается в уходе, диагностике и при необходимости ремонте.

Самый распространённый ремонт кузова машины – это сварка. Некоторые хозяева автомобилей предпочитают самостоятельно проводить такой ремонт в гаражных условиях.

В любом случае, нужно приобрести специальное оборудование для проведения работ. Сварка проводится при определённых условиях.

Коррозия

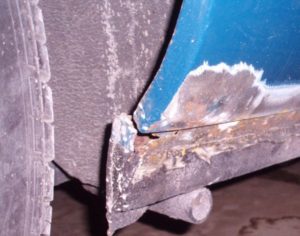

Если внезапно подкралась ржавчина, то придётся выполнить ремонт кузова авто с помощью сварки. В некоторых случаях не обойтись без частичной или полной замены отдельных участков.

Не желательно тянуть до такого состояния. Лучше убрать коррозию сваркой заранее.

Выявляем коррозийный очаг и оцениваем его размеры. Повреждённое место высверливаем и привариваем к нему ремонтную вставку. Заключительным этапом станет антикоррозийная обработка.

Различные варианты сварки позволяют уберечь швы от негативного воздействия окружающей среды. Таким образом удаётся избежать появления коррозии в области образования швов.

Полученные повреждения в результате ДТП

От сильных столкновений не редко возникает разрыв металла. Вместе с этим сильно деформируется кузов. Убираются возникшие неровности путём рихтовки и сварки.

Ремонт системы выхлопных газов

Выхлопная система постоянно находится в жёстких условиях. Помимо непосредственного контакта с двигателем авто, на неё воздействует окружающая среда.

Если вдруг появляются какие-либо дефекты, сварка помогает их устранить.

Ремонт двигателя, радиатора и топливного бака

Эти сложные ремонтные работы предусматривают свои нюансы. Желательно такой ремонт доверить профессионалам. Они уж точно знают, в каких случаях варить кузов авто дуговой сваркой или полуавтоматической.

Начинающий водитель может по незнанию подумать, что обварку кузова выполняют исключительно обычной сваркой, которая питается переменным током.

Только этим устройством нельзя добиться подходящего шва. С торчащим электродом трудно подлезть к скрытым местам.

Полуавтоматическая сварка

Дуговой сваркой обычно приваривают металл 6 мм. Толщина автомобильного кузова не превышает 1 мм.

Чтобы исключить выжигание дырок в металле, используют углекислотную полуавтоматическую сварку. Этот агрегат не вызывает сложностей во время эксплуатации.

Работать на нём в состоянии любой желающий. В качестве сварочного материала используется проволока. Она в автоматическом режиме подаётся в сварочную зону.

Самым востребованным аппаратом для сваривания считается полуавтомат. В автосервисах активно выполняют сварку кузовов авто полуавтоматом. Он без проблем справляется со сталью толщиной 0,8-6 мм.

Получается добиться красивого и максимально прочного шва. Зона вокруг не испытывает лишних напряжений.

Чтобы сваривать цветные металлы, достаточно вместо углекислого газа применить аргон. Невозможно представить кузовные работы без применения полуавтомата.

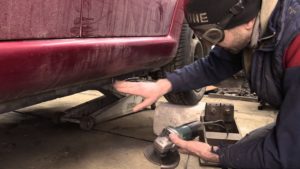

Прежде всего нужно подготовиться. Поражённые места на кузове зачищаются от загрязнений и краски. Автоподачу проволоки можно назвать главным достоинством полуавтоматов. С её помощью, свариваемость тонкого металла происходит очень быстро.

Готовый шов порадует своим качеством и приятным внешним видом. Также к плюсам можно отнести отсутствие деформации во время сварки.

Есть возможность выполнить сплошной шов. Всё зависит от открытости рабочей зоны, её конструктивного назначения и толщины свариваемых деталей.

Прерывистые швы выполняют в случае больших зазоров между свариваемыми элементами. Так исключается прожог металла.

Если требуется сварить встык, то идеально подойдёт сплошной шов. Уменьшить тепловой перегрев металла поможет периодическая подача тока и проволоки.

Время сварки и остановки на отдых зависят от размера зазора и толщины металла. В период отдыха, проводится охлаждение сварочной ванны. Этим действием исключаются прожоги на кузове.

Как проводить сварку

Перед началом сварки, необходимо убедится в полной работоспособности электросети. Проводка должна выдерживать нагрузку от полуавтомата. Если проблем не обнаружилось, самое время приступать к работе.

Прежде всего нужно зарядить аппарат проволокой. Горелку освобождаем от сопла. Откручиваем у неё наконечник и выставляем требуемую полярность тока.

Для выполнения этой операции придётся отвести ролик с проволокой в сторону.

Когда в аппарате установлена флюсовая проволока, минус ставят на горелке, а сам зажим располагают под плюсом.

Применение обычной проволоки предполагает обратную полярность.

Выполнив подготовку, подключаем устройство в сеть и нажимаем кнопку пуска. Сначала подаётся газ. После этого подходит ток и проволока. Устанавливаем подходящий наконечник, пронизываем его проволокой и прикручиваем газовое сопло.

В сети встречается большое количество видео и фото материалов процесса сварки кузова авто от разных пользователей. Это говорит о том, что данному мастерству легко научиться.

Ремонтируя кузов очень важно проварить в каждом месте. Исключением может стать передняя часть из-за отсутствия больших нагрузок.

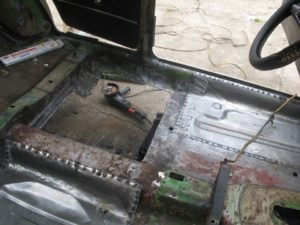

Нижнюю область кузова (пол) необходимо проварить с каждой стороны. После сварки выполняется обработка швов грунтом.

При наличии полуавтомата вполне реально научиться варить как профессионал. Главное учесть все советы и больше практиковаться.

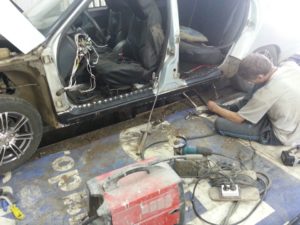

Фото процесса сварки кузова авто

Пожалуйста, сделайте репост;)

Сварка кузова автомобиля своими руками, видео

Из статьи вы узнаете, чем опасна коррозия, какой сваркой лучше варить кузов автомобиля, а также какое необходимо другое оборудование для проведения работ, как подготовить кузов перед сваркой, нюансы проведения работ.

Неотвратимость процессов ржавления кузова

Автопроизводители постоянно повышают качество своей продукции. Автомобили оснащаются силовыми установками и трансмиссиями, способными отработать значительный срок без проведения капитального ремонта.

Но есть и составляющие, которые даже при самых современных технологиях могут очень быстро получить повреждения. К таким частям можно отнести кузов.

Несущая часть авто постоянно подвергается негативному воздействию окружающей среды. Влага, химические средства, резкие перепады температур становятся причиной возникновения коррозионных процессов, которые, если не принимать мер, могут нанести существенный ущерб кузову, и сделать его практически непригодным для использования.

Чем опасна коррозия

На начальном этапе коррозия запросто устраняется специальными средствами с последующей покраской элемента.

Но есть одна достаточно серьезная проблема – ржавчина обычно появляется в скрытых местах (днище, пороги, колесные арки) и своевременно обнаружить ее сложно.

В общем, коррозия в первую очередь повреждает несущие элементы, которые обеспечивают жесткость кузову.

Если вообще не принимать никаких мер, то за сравнительно короткий срок несущая часть авто потеряет возможность выдерживать нагрузки, что приведет к перекосам и «уводу» кузова.

К тому же автомобиль потеряет свою презентабельность – коричневый налет на видимых элементах и дыры явно не делают машину визуально красивой.

Методы решения проблемы

Вариантов решения проблемы – три. Первый из них, своевременно проводить антикоррозийную обработку кузова.

Другим из методов избавиться от ржавчины на кузове является замена всей несущей части. Вот только все это обойдется в немалые деньги. Ведь придется не только приобретать кузов, но еще затем и решать проблемы с госорганами, поскольку документально после замены несущей части получаем, по сути, новый автомобиль. В общем, такой вариант подходит далеко не всем.

Третий способ решения проблем с появившейся ржавчиной – вырезать поврежденные коррозией участки и затем заделать все при помощи сварочного аппарата.

Этот вариант считается достаточно распространенным из-за сравнительной дешевизны, и при правильном подходе следы восстановления кузова не заметны. При этом никаких проблем с органами не возникнет, поскольку у машины кузов будет «родным».

Положительным моментом проведения восстановительных работ кузова при помощи сварки является возможность выполнения в гаражных условиях, поскольку для этого требуется не так уж и много оборудования, а научиться управляться сварочным аппаратом можно за пару часов на подручных материалах.

Основная проблема в сварке кузова своими руками заключается в том, что толщина металла разных составляющих несущей части отличается и варьируется от 0,7 до 3 мм.

К тому же иногда приходится сварить между собой разные по толщине металлические элементы. При неправильной настройке сварочного аппарата, металл запросто можно прожечь, то есть все работы, по сути, будут насмарку.

Читайте по теме: Как убрать ржавчину с кузова автомобиля.

Оборудование для ремонта кузова

Для проведения восстановления кузова потребуется:

• Сварочный аппарат;
• Угловая шлиф. машинка («болгарка»);
• Дрель;
• Ножницы по металлу;
• Измерительный инструмент.

Основным оборудованием из перечисленного является сварочный аппарат, ведь от него напрямую зависит удобство и качество проведения работ.

Какой сваркой лучше варить кузов автомобиля

Для сварки кузова можно использовать:

• Углекислотный полуавтомат;
• Инвертор.

Углекислотный полуавтомат считается самым подходящим оборудованием для проведения кузовных ремонтных работ. Этот аппарат позволяет сваривать изделия толщиной до 6 мм. Он применяется как для сварки черных металлов, так и цветных.

В качестве электрода в углекислотном полуавтомате выступает проволока, подаваемая на горелку из бобины.

Особенность этого оборудования заключается в том, что сваривание происходит в среде защитного газа, который обеспечивает вытеснение воздуха из зоны горения, защищая шов от окислительных процессов.

Для сварки черных металлов используется углекислый газ, а для цветных – аргон.

Недостатком, но он скорее – условный, является стационарность полуавтомата. Причем сам аппарат сравнительно небольшой, а вот баллон с газом – очень массивный. Но обычно все работы по сварке проводятся в гараже, поэтому недостаток этот не существенен.

Инвертор менее подходит для сварки кузова. Это обычный электродный аппарат, выполняющий сваривание за счет токов высокой частоты.

Такое оборудование – компактно, и сравнительно простое в использовании. К тому же здесь не используется газовая защитная среда, что несколько упрощает проведение работ – просто берем аппарат, подключаем к сети и можно начинать сваривать.

Но недостатков у инвертора значительно больше, чем у полуавтомата.

1. Во-первых, под каждый металл требуется очень точная настройка подаваемого напряжения.
2. Во-вторых, сваривать тонкие изделия инвертором очень сложно, поскольку малейшая ошибка приводит к прожиганию.
3. В-третьих, после смены электрода (из-за его длины) очень сложно контролировать процесс сварки, к тому же с новым электродом добраться до требуемого места не всегда удобно.

В общем, инвертор, если и использовать, то лучше на несущих элементах кузова – лонжеронах и днище, у которых толщина металла сравнительно большая. И лучше, чтобы все работы выполнял опытный сварщик.

Оптимальным вариантом для сварки кузовных элементов является углекислотный полуавтомат. Им можно сваривать любые элементы несущей части. Но если такого аппарата нет, то подойдет и инвертор, только им все делать нужно очень аккуратно и осторожно.

Подготовка кузова

Очень важным этапом в восстановлении кузова являются подготовительные работы. В первую очередь необходимо правильно оценить состояние частей кузова.

И для этого придется автомобиль разобрать:

• Демонтировать салон, причем полностью (снять сиденья, обшивку, приборную панель, возможно придется демонтировать двери);
• Снять крылья;
• Извлечь все из багажника;
• Удалить старые следы обработки кузова.

Как уже отмечено первые очаги коррозии появляются на днище, порогах и колесных арках. Именно на них и нужно обратить внимание в первую очередь.

Что касается порогов, то очень часто ржавчина у них располагается внутри, поэтому для оценки их состояния придется срезать короба (если на них есть коррозия, то делать это придется в любом случае).

Вторым важным моментом подготовительных работ является определение границ участков, которые требуют замены.

Если, к примеру, в днище имеются дыры, то вырезать нужно участок с достаточно хорошими отступами, поскольку металл возле дыры уже «заражен» коррозией.

При этом не стоит вырезать все, что имеет на поверхности следы ржавчины. На многих участках коррозия только поверхностная и для ее устранения достаточно провести обработку химическими средствами с последующей антикоррозионной обработкой.

В общем, замене должны подвергаться только те элементы, которые уже прогнили или коррозия сильно изменила структуру металла (они в скором времени прогниют).

Выявить такие участки не сложно, достаточно отверткой поковырять поверхность, и оценить их состояние.

После вырезания всех проблемных участков подготавливаем материал на замену.

Для днища, если вырезанные участи – небольшие, подойдет практически любой металл нужной толщины, но все же лучше использовать кузовной металл. В случае же габаритный частей, то лучше приобрести новое днище.

Нюансы проведения работ

Следующим этапом является подгонка кузовных элементов по размерам. Для этого придется делать замеры, лишнее отрезать, в некоторых случаях – подгибать края и т. д.

В общем, нужно сделать так, чтобы новый элемент как можно плотнее прилегал к кузову.

Нужно постараться так, чтобы максимальное количество мест сварки было внахлест. Сварку встык же стоит применять только для внешних элементов.

1. Во-первых, при сварке внахлест не требуется очень точная подгонка элементов.
2. Во-вторых, для ряда кузовных элементов не допускается использование сплошного шва. Такими, к примеру, являются пороги.

В заводских условиях их составные элементы между собой соединяются точечной сваркой. В гаражных же условиях можно использовать сварку стежками (делается шов длиной 1-2 см, после отступаем 4-5 см и делаем следующий).

Также хорошим вариантом для сваривания внахлест является некий аналог точечной сварки. Заключается этот метод в том, что по периметру новой детали (в местах его прилегания к кузовной части) проделываются отверстия (на расстоянии 4-5 см друг от друга). Сварка после этого ведется по этим отверстиям.

Что касается днища, то здесь можно использовать сплошной шов, при этом допускается двухсторонняя заварка.

То есть, приложили кусок металла, приварили его по периметру со стороны салона, а затем еще прошлись по нему и с внешней стороны.

В общем, проводя сварочные работы следует ориентироваться по месту выполнения и толщине металла.

Как правильно восстанавливать кузов?

Важным условием для успешного сваривания кузова является правильная настройка аппарата.

Поэтому перед началом работ следует делать проверку на подручных материалах.

Просто берем два куска металла соответствующей толщины и пытаемся их сварить, причем обязательно используем тот же метод, что и будет использован на кузове (внахлест или встык, стежками или посредством отверстий). В процессе проверки подстраиваем аппарат.

Важно добиться, чтобы не было прожига, а также металл хорошо плавился и соединялся между собой.

При использовании инвертора важно подобрать толщину электрода и сварочный ток. Как правило на 1 мм электрода необходимо 30-40 Ампер тока. Поэтому на электрод 2,5 мм нужно 75-100 Ампер. Также нужно учитывать и толщину металла, поэтому правильные данные указаны в таблице.

Но это при условии, что сеть выдает 220В. При падении напряжения в сети подбор тока может усложнится, поэтому важно перед основными работами делать проверочную сварку.

Также не стоит последовательно приваривать деталь (приложили и начали варить от края к краю), поскольку из-за этого элемент может «повести».

Следует поступать так: приложили деталь, прихватили ее в нескольких местах, и только после этого проходим по всему периметру.

Если привариваемый элемент собой будет закрывать что-то (к примеру, короб порога), то внутренние поверхности необходимо обработать ингибиторами коррозии, а затем покрыть антикоррозионными материалами. Полученные швы также следует качественно обработать.

Что касается внешних деталей, то вся поверхность шпаклюется и грунтуется, чтобы полностью скрыть следы сварки, после чего кузовные части подвергаются покраске.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Ремонт вмятин без покраски

Техника безопасности

Важно при проведении работ соблюдать технику безопасности, особенно при сварке.

Чтобы избежать ожогов от разогретого металла, одежда должна закрытой и желательно из натуральных материалов.

Лучше всего подойдет хлопчатобумажные роба и перчатки (рукавицы или краги) специально разработанные для сварщиков. Обязательно понадобиться сварочная маска (лучше хамелеон) и защитные очки для работы с «болгаркой».

В общем, восстановление кузова – дело достаточно хлопотное, и включает в себя множество операций, поэтому стоит такая операция не дешево, но это – один из самых оптимальных вариантов избавиться от коррозии на кузове и восстановить автомобиль.

— сварка кузовщины электродом.

Полуавтоматом — видео.

Все тонкости проведения сварки кузова поврежденного автомобиля

Корпус транспортного средства состоит из отдельных компонентов, соединенных между собой. При эксплуатации на швы, соединяющие конструкцию, оказывается нагрузка. По этой причине они постепенно утрачивают прочность. Целостность авто может быть нарушена также в результате аварии. Для восстановления работоспособности применяется сварка автомобиля.

Виды сварочных аппаратов

Чаще всего подлежат ремонту кузовные детали. Прежде чем выяснить, какой сваркой варить кузов, необходимо определить, из чего он состоит. В основе корпуса машины лежат низколегированные стали, предусматривающие составе титан, или углеродные стали. Толщина материала обычно составляет от 0,6 до 0,8 миллиметров. В связи с этим для сварки авто допускаются приборы трех типов:

• ручного дугового — основным элементом является сварочный выпрямитель, обеспечивающий нижний шов;
• газового — сварочные работы выполняются при помощи горелки;
• полуавтоматического — соединение обеспечивается благодаря баллону с углекислым газом и проволоке.

Выбор сварочного аппарата зависит от целого ряда факторов. Самостоятельно производить сварочные работы можно при наличии специального опыта или образования.

Сварка полуавтоматом

Сварка полуавтоматом признана наилучшим универсальным методом соединения компонентов транспортного средства. Этот метод эффективен при восстановлении ржавого покрытия. Полуавтомат позволяет создать и приварить заплатку. Для сварки используется специальная проволока. С ее помощью можно соединить металлические листы толщиной до шести миллиметров.

Полуавтоматический сварочный аппарат обеспечивает комплекс преимуществ:

• высокая прочность соединений;
• возможность монтажа заплатки на металл, пораженный коррозией;
• выпрямление вмятин.

Варить автоматом просто, поэтому оборудование допускается к самостоятельному использованию. Полуавтоматический сварочный прибор при работе устраняет кислород, в результате чего металл плавится, но не сгорает. При необходимости углекислотный автомат можно использовать для соединения алюминиевых или нержавеющих деталей.

Как варят инвертором

В основе инверторного сварочного аппарата лежит высокочастотный электрический ток. В домашних условиях и сервисных центрах аппарат применяется со времен СССР. Этот способ используется, если сваривается:

• бампер;
• дополнительные рамы;
• задние и передние лебедки;
• бычьи планки;
• противотуманные фары (при перемещении их на крышу транспортного средства).

Инвертор обеспечивает высокую скорость выполнения задачи, прочность и надежность швов. Использование этого прибора с электродом допускается, если толщина свариваемого листового металла составляет от 3 миллиметров.

Сварочные работы инвертором должны осуществляться в очищенном помещении. Если в процессе сварки на шов попадет влага или пыль, показать его прочности уменьшится.

Подготовка полуавтомата к работе

Прежде чем использовать полуавтоматический сварочный аппарат, выполняются подготовительные работы и настройка. Сварочные работы своими руками требуют тщательного подхода, поскольку можно нанести вред оборудованию.

Сварка кузова проводится в несколько этапов. На первом этапе осуществляется подготовка необходимых инструментов. Список состоит из:

• полуавтоматического сварного аппарата;
• специальной сварочной проволоки;
• наждачной бумаги крупного типа;
• редуктора, регулирующего давление;
• баллона с углекислым газом.

Эти элементы чаще всего используются при сварке своими руками.

При помощи наждачной бумаги выполняется очистка поверхности от загрязнений. Зоны сварки для авто необходимо плотно прижать друг к другу. Для осуществления этой задачи используются:

• зажимы;
• временные болты;
• саморезы.

На следующем этапе соединяются баллон и редуктор с углекислым газом. Проволока закрепляется так, чтобы ее конец проходил через механизм подачи. Предварительно откручивается сопло.

В зависимости от используемой модификации сварочного прибора может дополнительно потребоваться настройка регуляторов тока и скорости, с которой подается проволока.

Полярность настраивается в зависимости от того, какая проволока используется:

• для электродержателя — плюс;
• для горелки — минус.

 При использовании медной проволоки, полярность меняется.

Сварочная проволока

Чтобы варить полуавтоматом, нужно выбрать проволоку, которая будет иметь аналогичный диаметр. Сварка полуавтоматом осуществляется вместе с медной проволокой. Для работы применяется специальная проволока, продающийся в магазинах автозапчастей, а не стандартный аналог.

Если используемая проволока не изготовлена из меди, она должна иметь медное покрытие. Этот элемент обеспечивает:

• бесперебойный электрический контакт;
• заменяет сварочный флюс.

Необходим материал с толщиной от 0,3 до 3 миллиметров. Если прибор применяется без углекислого газа, готовим проволоку, в состав которой входит флюс. Этот элемент обеспечивает защиту и повышает качество сварки. Но такой материал стоит дороже, чем обычная проволока. При использовании стандартной проволоки, потребуется настраивать полярность.

Выбирая проволоку, нужно убедиться, что ее диаметр подходит сварочному наконечнику.

Виды соединений сварных элементов

Прежде чем определиться, как правильно варить, следует узнать, какие швы существуют. Свариваемые соединения, благодаря которым обеспечивается сварка кузова авто, делятся на два вида: стыковые и угловые. Соединения встык однотипные.

Обычно эти соединения используются, если ремонт кузова выполняется из неровных деталей. В связи с этим сварной шов может иметь непрерывную или прерывистую траекторию. Для приваривания деталей встык через прокладку используются сварные электрозаклепки.

Они бывают:

• выпуклыми;
• нормальными;
• вогнутыми.

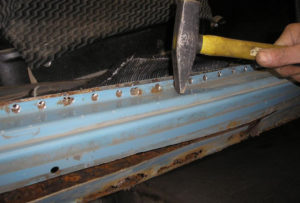

Это метод точечной сварки, предполагающий проделывание в детали небольших отверстий на расстоянии 0,5-2 см друг от друга. Через них обеспечивается соединение элементов. Иногда метод может использоваться для соединения внахлест.

Угловые соединения в автомашине подразделяются на три подвида:

• внахлест – свариваемые детали расположены параллельно, и частично перекрывают друг друга;
• угловые – свариваемые детали размещены под углом по отношению друг к другу, и соединены в местах соприкосновения краев;
• тавровые – одна из деталей торцевой частью примыкает к боковой поверхности другой детали.

При наличии серьезных повреждений сварочные кузовные работы осуществляются с использованием различных способов соединения деталей.

Сварной шов

При наличии большого количества повреждений сварка кузова обычно выполняется четырьмя способами:

• односторонним – применяется, когда деталь необходимо проплавить по всей длине;
• двухсторонним – продолжение предыдущего действия, предполагающее устранение корня шва, и сваривание с другой стороны;
• однослойным – применяется для соединения однопроходным способом небольших элементов;
• многослойным – используется, если соединяются детали, имеющие большую толщину.

Для авто важную роль играет расположение шва. Если поврежденные зоны находятся в разных местах покрытия, рекомендуется пользоваться точеной сваркой. Точечный метод обеспечит равномерное восстановление покрытия без необходимости полноценной обработки поверхности.

Расположение шва определяет, какой метод соединения оптимально использовать. Иногда применяется комбинированный способ, объединяющий сплошной прерывистый шов. Сплошной тип используется при соединении габаритных компонентов или наличии повреждений большого размера.

Выполнение

После настройки сварочный аппарат подключается к сети, и подносится к зоне соединения деталей. Следует учесть расположение шва. Если шов имеет большую длину, необходимо первоначально закрепить его точечной сваркой в разных местах. Затем для соединения используется сплошной прирывистый метод сварки. Точечный — закрепляет основу, сплошной — обеспечивает полноценное соединение.

Следует проверить, возникают ли на сопле металлический брызги при сварке машины. В случае обнаружения, для устранения рекомендуется использовать наждачную бумагу. Если этого не сделать, возникает вероятность поломки сопла.

Прежде, чем соединять компоненты сплошной сваркой, нужно убедиться, что они ровно сидят. После завершения сварочных работ, шов нужно зачистить и обработать средствами против коррозии.

В противном случае его эксплуатационный период уменьшится. Для выполнения этой задачи используется автомобильный шовный герметик. После нанесения требуется разравнивание и покраска.

Внутренняя сторона шва обрабатывается пневматическим распылителем консервантов.

Возможные проблемы

Кузовные сварочные работы не всегда осуществляются без сопутствующих проблем. Трудности могут возникать даже у опытных сервисных работников. В список самых распространенных проблем входят:

• Неправильный выбор величины тока. Возникает, если показатель подачи тока превышает норму. По этой причине появляются ожоги, восстановить которые может только переварка.
• Проблемы с подающим механизмом. Возникают, если проволока была зафиксирована неправильно. Сварка полуавтоматом в нормальном состоянии осуществляется с проскальзывающей проволокой. Если она ломается, была допущена ошибка.
• Недостаточный расход газа. Возникает, если подача газа была настроена с ошибкой. Проблема устраняется в редукторе автомобилей.

Чтобы минимизировать риск возникновения проблем, перед сваркой проверяется работоспособность оборудования.

Средства безопасности

Сварка кузова осуществляется в специальной негорючей одежде. Дополнительными средствами защиты снижают риск нанесения вреда рукам и лицу. Это выполняется при помощи рукавиц и защитной маски. Желательно, чтобы одежда покрывала все тело. Необходимо свести к минимуму количество впадин, кармашков, складок, и других зон, куда может попасть капля сварки.

Если процедура выполняется на металлическом полу, для повышения безопасности при работе рекомендуется подложить резиновый коврик или одеть галоши.

https://www.youtube.com/watch?v=Cc_M6PkK2h4

Прибор для сварки заземляется в обязательном порядке. Возможность работы допускается только с аппаратами с режимом автоматического выключения в случае непредвиденной ситуации.

В помещении должна работать качественная вентиляция. При выполнении сварочных работ выделяются газы, способные нанести вред здоровью человека. Можно воспользоваться помощью специальной вытяжной системы. Это условие позволит свести риск отравления к минимуму.

Как и какой сваркой лучше варить кузов автомобиля своими руками

Срок службы современных автомобильных кузовов долгим не назовёшь. У отечественных машин он составляет максимум лет десять. Кузова современных иномарок живут чуть дольше — лет пятнадцать.

По истечении этого срока автовладелец неизбежно начнёт замечать признаки разрушения, с которыми нужно будет что-то делать. Кроме того, кузов можно повредить и во время ДТП. Какой бы ни была причина, выход почти всегда один: варить.

Если вы уверены в своих силах, можно попробовать сделать сварку кузова автомобиля своими руками.

Выбор сварочной технологии зависит не столько от аппарата и расходных материалов, сколько от места повреждения. Разберёмся подробнее.

Так какой же метод выбрать?

Общая рекомендация проста: если планируется варить участок кузова, находящийся на виду, а автовладелец при этом не стеснён в средствах и имеет определённый опыт работы со сварочным аппаратом, то полуавтомат — оптимальный вариант. А если повреждения со стороны не видны (к примеру, пострадало днище) и владелец машины слабо разбирается в сварке, то лучше варить инвертором. Даже если новичок допустит ошибку, её цена не будет высока.

Независимо от того, какой метод сварки был выбран, необходимо провести ряд подготовительных операций.

Подготовка к сварке автомобильного кузова полуавтоматом

• перед началом работы сварщик должен убедиться в том, что направляющий канал в сварочной горелке соответствует диаметру используемой проволоки;
• диаметр проволоки обязательно следует учитывать и при выборе сварочного наконечника;
• сопло аппарата осматривается на предмет металлических брызг. Если они есть, их необходимо удалить наждачной бумагой, в противном случае сопло быстро выйдет из строя.

Что стоит сделать перед тем, как начать инверторную

• надёжность электродных креплений тщательно проверяется;
• проверяется целостность изоляции на кабелях, всех соединениях и на электродержателе;
• проверяется надёжность креплений основного сварочного кабеля.

Меры предосторожности при сварочных работах

• все сварочные работы производятся только в сухой спецодежде из негорючих материалов, в рукавицах и защитной маске. Если сварка производится в помещении с металлическим полом, обязательным является использование либо прорезиненого коврика, либо резиновых галош;
• сварочный аппарат, независимо от его типа, всегда должен быть заземлён;
• при инверторной сварке следует особое внимание уделить качеству электрододержателя: хорошие электрододержатели выдерживают до 7000 зажимов электродов без повреждения изоляции;
• независимо от типа сварочного аппарата на нём всегда должны использоваться автоматические выключатели, самостоятельно разрывающие электрическую цепь при возникновении тока холостого хода;
• помещение, в котором производится сварка, должно хорошо вентилироваться. Это позволит избежать скопления газов, выделяющихся в процессе сварки и представляющих особую опасность для системы дыхания человека.

Процесс сварки кузова автомобиля полуавтоматом

Прежде всего определимся с необходимым оборудованием.

Инструменты и материалы для работы своими руками

1. Полуавтоматический сварочный аппарат BlueWeld 4.135.
2. Проволока сварочная с медным покрытием, диаметр 1 мм.
3. Крупная наждачная бумага.
4. Редуктор для понижения давления.
5. Баллон углекислого газа ёмкостью 20 л.

• перед началом сварки повреждённый участок с помощью наждачной бумаги очищается от всех загрязнений: ржавчины, грунтовки, краски, смазки;
• свариваемые участки металла плотно прижимаются друг к другу (в случае необходимости допускается использование различных зажимов, временных болтов или саморезов);
• далее следует внимательно ознакомиться с передней панелью сварочного аппарата. Там располагаются: выключатель, регулятор сварочного тока и регулятор скорости подачи проволоки;Расположение переключателей на передней панели сварочного аппарата BlueWeld
• теперь к баллону с углекислым газом подключается редуктор так, как показано на фото;Понижающий редуктор подключается к баллону с углекислым газом
• бобина со сварочной проволокой закрепляется в аппарате, после чего конец проволоки заводится в подающий механизм;Сварочная проволока заводится в подающий механизм
• сопло на горелке откручивается пассатижами, проволока продевается в отверстие, после чего сопло прикручивается обратно;Снятие сопла со сварочной горелки
• после заряжания аппарата проволокой с помощью переключателей на передней панели аппарата выставляется полярность тока сварки: плюс должен быть на электрододержателе, а минус на горелке (это так называемая прямая полярность, которую ставят при работе с медной проволокой. Если же сварка производится обычной проволокой без медного покрытия, то полярность необходимо поменять);
• теперь аппарат подключается к сети. Горелка с электрододержателем подносится к ранее подготовленному свариваемому участку. После нажатия кнопки на электрододержателе раскалённая проволока начинает выдвигаться из сопла, одновременно открывается подача углекислого газа;Процесс сварки автомобильного кузова полуавтоматическим аппаратом
• если сварной шов будет длинным, то сварка производится в несколько приёмов. Вначале привариваемый участок «прихватывается» в нескольких точках. Затем делается 2–3 коротких шва по линии соединения. Они должны отстоять друг от друга на 7–10 см. Этим швам необходимо дать остыть в течение 5 минут;Несколько коротких предварительных швов
• и только после этого оставшиеся участки соединяются окончательно.Края повреждённого кузова сварены окончательно

По окончании сварочных работ шов следует защитить, иначе он быстро разрушится. Возможны следующие варианты:

• если шов находится не на виду и в легкодоступном месте, то он покрывается несколькими слоями автомобильного шовного герметика (подойдёт даже бюджетный однокомпонентный вариант, например Body 999 или Novol). В случае необходимости герметик разравнивается шпателем и окрашивается;
• если сварной шов пришёлся на внутреннюю труднодоступную полость, которую необходимо обработать с внутренней стороны, то используются пневматические распылители консервантов. Они состоят из пневматического компрессора, распылительного бачка для заливки консерванта (такого, как Movil например) и длинной пластиковой трубки, которая и заводится в обрабатываемую полость.

Итак, сварить повреждённый кузов можно и самостоятельно. Даже если у новичка совершенно нет опыта, расстраиваться не стоит: всегда можно сначала потренироваться на кусках металлолома. А особое внимание следует уделить не только средствам индивидуальной защиты, но и средствам противопожарной безопасности. Огнетушитель у начинающего сварщика всегда должен быть под рукой.

• Алексей Степанов
• Распечатать

Сварка автомобиля: каким инвертором варить кузов и холодная сварка для глушителя

Сварка может понадобиться не только подержанному автомобилю, кузов которого неизбежно разрушается вследствие длительной эксплуатации, но и новенькой машине, пострадавшей в ДТП.

Для выполнения сварных работ можно обратиться на СТО или справиться с этой задачей своими силами, если удастся раздобыть сварочный аппарат и необходимые для него расходные материалы.

Сварочные работы для кузова автомобиля

Ни один производитель не может предложить своим покупателям автомобиль с цельнолитым кузовом. На заводах по производству авто изготовляются отдельные жестяные детали, которые впоследствии соединяют в единую конструкцию путем сварки.

Крупные бренды обзаводятся для этого автоматизированными сборочными линиями и узкоспециализированными роботами.

Типичный метод выполнения сварных соединений на металле не подходит для сварки автомобилей, так как имеет ряд минусов.

К примеру:

• малоопытным сварщикам сложно выполнить укладку самого шва;
• при работе требуется учесть риск ведения металла ввиду его сильного локального нагрева, ведущего к неравномерному температурному расширению и деформации;
• высокий расход сопутствующих материалов: сварных электродов, проволоки и т.п.

Автозаводы и СТО применяют иные технологии при сборке авто, способные при необходимости устранить дефект на его кузове, отреставрировать поврежденную деталь транспортного средства:

• стандартная электросварка;
• точечная сварка для кузова, рамы и другие детали грузовых и легковых автомобилей;
• лазерная технология выполнения сварных работ;
• применение инвертора для тонкого металла;
• холодная сварка для глушителя, бензобака, двигателя и других деталей авто из тонких металлов.

Какой сваркой варят кузов авто на заводах?

Автозаводы применяют преимущественно точечную сварку кузовов транспортных средств, позволяющую достичь следующих целей:

• свести к минимальному значению расход сопутствующих материалов;
• повысить точность позиционирования деталей в автоматизированном поточном производстве;
• устранить негативное влияние местного температурного расширения.

Суть технологии заключается в следующем:

• две детали выставляются согласно необходимой позиции относительно друг друга;
• будущую сварную точку сжимают двумя неплавящимися электродами, через которые проходит ток высокой мощности;
• два слоя металла в месте контакта крепко спаиваются друг с другом.

Особенностью технологии считается тот факт, что в процессе сварки не происходит образования сварного шва, не теряется геометрия деталей, но появляется возможность для пружинной деформации.

Все это, в целом, повышает эксплуатационный период конструкции, а также снижает негативное влияние внешних факторов на нее в дальнейшем.

Стоит заметить, что данный тип сварных операций не подразумевает герметичность соединений, но этот минус можно устранить путем нанесения специального герметика на контактирующие участки деталей.

Технология полностью автоматизирована, но сопровождается высокой энергопотерей, что позволяет создавать высококачественные сварные швы, стойкие к разному воздействию извне. Выполнить сварку кузова автомобиля своими руками без большого опыта в подобных вопросах может быть затруднительно.

Как варят машину на СТО: инверторная, холодная сварка

Станции технического обслуживания транспортных средств, где применяются аналогичные заводским технологии сварки, в последние годы встречаются все реже.

Проблематика вопроса заключается в том, что точечная сварка требует не только соответствующего оборудования, но и применения большого числа разнообразных сопутствующих материалов.

По этой причине, при выполнении сварочных работ автомобилей, в автосервисе предпочтение отдают иным методам соединения металлических элементов. Так, своевременно устранить коррозийные повреждения, заменить сгнившие детали поможет инверторная сварка.

Устройство сварочного полуавтомата.

Таким оборудованием можно варить металл даже в труднодоступных местах транспортного средства, так как агрегат отличается компактными размерами и легким весом.

Инвертор имеет специфический принцип подачи напряжения на электрод, что обеспечивает минимальное разбрызгивание, возможность получить качественный сварной шов.

Однако при выполнении инверторной сварки с помощью электродов без большого опыта могут получаться неаккуратные швы, поэтому такой ремонт лучше выполнять для багажника или крыльев машины.

Если соединять необходимо тонкие детали из специальных сплавов, варить авто по обычной технологии нельзя.

Она представляет собой особый клей на основе эпоксидной смолы, позволяющий без традиционной сварки заделать отверстия, придать швам прочность, соединить несколько металлических частей воедино. Приобрести подобные средства можно в автомагазинах.

На заметку! Хороший тон фирменных СТО – передача клиентам исправных и чистых транспортных средств. По этой причине завершающим этапом перед передачей автомобиля владельцу является мойка его кузова и чистка салона.

Как варить машину электродами и полуавтоматом?

Сварка полуавтоматом со сварным электродом считается наиболее приемлемым видом оборудования, актуальным для ремонта ТС.

Проведение сварочных работ на грузовом или легковом автомобиле с помощью полуавтомата позволяет без дополнительных трудностей достать любой уголок авто для создания сварного шва. Это не требует глубоких знаний в области сварки и опыта в выполнении таких работ.

Таблица характеристик проволоки для сварки.

Сварочный полуавтомат в техническом плане устроен довольно просто: в его работе применяется тот же преобразователь тока, что и в остальных типах подобного оборудования, специфическими являются только актуальные расходные материалы.

Сварка полуавтоматическим агрегатом выполняется при использовании сварочной проволоки с диаметром 0,2-2мм, а также углекислого газа.

Так как в процессе сварки машины применяется углекислый газ в баллоне, полуавтомат требует и наличия редуктора для снижения давления. Оптимальное значение можно получить только при условии правильной настройки такого аппарата.

Иногда работники СТО или частные владельцы вместо углекислого газа применяют особую сварную проволоку, которая хоть и не имеет медного покрытия, но содержит внутри специальный флюс.

Отдельно стоит отметить сварные работы по устранению дефектов на глушителе авто. Выполнить данную задачу с помощью электросварки сможет только опытный мастер и только путем точечной сварки без движения электорода.

Неопытному мастеру лучше выполнять сварку глушителей автомобиля инвертором. А если в скором времени планируется заменить эту часть авто, то на некоторое время хватит и более экономичной холодной сварки.

Инверторная сварка

В последние годы все чаще при необходимости выполнить сварочные работы для кузова применяется инвертор.

Это усовершенствованный технологически, компактный и легкий сварочный аппарат, работающий на современных компонентах и с особенным методом преобразования тока. Он отличается низкой чувствительностью к пониженному напряжению питания и обеспечивает легкое разжигание дуги.

Электрическая схема аппарата контактной сварки.

Для неопытного сварщика сварочный аппарат инверторного типа – настоящая находка. Инвертор действительно стоит выбрать для ремонта автомобиля в бытовых условиях, ведь не справится с таким аппаратом разве что ребенок.

А примененные в работе электроды ничем не отличаются от расходных материалов при стандартной сварке. Но справедливости ради добавим: при всей простате инверторной сварки ее результаты редко отличаются высочайшим качеством.

По этой причине инвертором варят незаметные глазу места на кузове авто: поверхности в багажнике авто, под крыльями и т.п. Для работы потребуется настроить ток в зависимости от толщины деталей и материала, выбрать электрод и подключить клемму массы к рабочей поверхности.

Сварка углекислотным полуавтоматом

Углекислотный полуавтомат считается одним из наиболее доступных и универсальных сварных инструментов для работы с металлом, толщиной 0,8-6 мм.

Он позволяет создавать термоустойчивые соединения наилучшего качества и применяется с целью выполнения таких работ:

• переварка порогов, лонжеронов;
• заплатка дыр;
• устранение вмятин.

Такая сварка работает по следующему принципу: двуокись углерода подается под давлением в зону выполнения сварных операций, что приводит к вытеснению воздушной смеси и обеспечивают металлу защиту от окисления. Кромки из металла плавятся, поэтому детали прочно скрепляются в единое целое.

Огромное преимущество углекислотного автомата заключается в том, что им можно варить абсолютно любой метал, но для этого в отдельных случаях может потребоваться замена двуокиси углерода на аргон. Поэтому агрегат подходит не только для ремонта рамы кузова, но и иных деталей грузовых и легковых авто.

Схема точечной сварки элементов кузова авто.

К примеру, применяется полуавтоматическая сварка для глушителя из тонкого металла. Чтобы обеспечить шву прочность важно наносить стежки длиной 2 см с шагом в 5 см. Такой сварочный аппарат выбирают для ремонта двигателя, но в сочетании с аргоном.

Для начала готовят подлежащие сварке участки авто: их полностью очищают от краски, ржавчины, загрязнения и пыли. После этого готовят само сварочное оборудование, проверяя нагрузочную способность сети.

Агрегат заряжают проволокой, сняв газовое сопло сварочной горелки, отвинтив ключом ее наконечник из меди, отведя прижимной ролик с проволокой и выставив актуальную полярность.

При наличии флюсовой проволоки на зажим нужно установить плюс, а на горелке ‒ минус. Если же применяется обычная проволока, то ‒ наоборот.

Далее конец электрода следует завести на 10-20 см в подающий канал и подвести прижимной ролик для предотвращения его осыпания, чтобы он попал в ложбинку ведущего ролика.

Оборудование включают в сеть и нажимают клавишу для подачи газа, сварной проволоки, тока. На самой проволоке важно одеть, а после закрутить наконечник из меди и установить газовое сопло.

Заключение

Многие автовладельцы задаются вопросом, какой сваркой лучше варить кузов. Специалисты при выполнении реставрационных работ для кузова рекомендуют следующее. Ремонт кузова на видных местах осуществляйте полуавтоматом с электродом.

Если повреждения находятся в скрытых от глаз частях машины, воспользуйтесь инвертором. А реставрацию глушителя своими руками лучше выполнять холодной сваркой.
