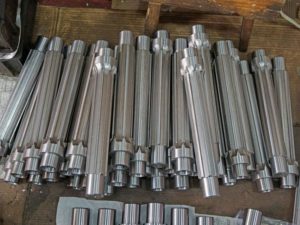

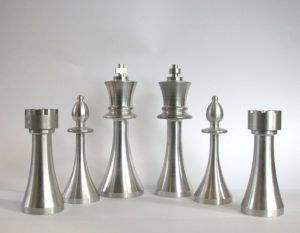

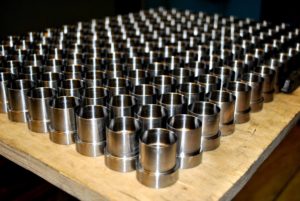

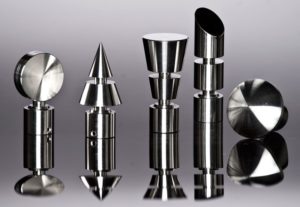

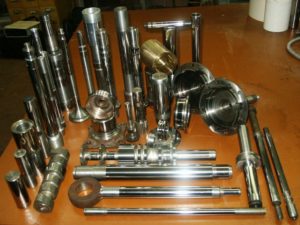

Изделия из металла на токарном станке

Токарное дело по металлу для начинающих: основы

Профессия токаря набирает все большую популярность среди рабочих специальностей.

Изобретение станков, обладающих программным управлением, превратило процесс в своеобразное искусство инженерной мысли.

Появляется все больше молодых специалистов готовых пополнять свои теоретические знания и осваивать практическую сторону токарного производства.

Основы для начинающих

Специалисты токарного дела занимаются изготовлением деталей для различных машин и механизмов. Их работа заключается в обработке заготовок методом резания, в процессе которого удаляется слой материала определенной толщины в виде стружки.

Вся работа осуществляется на станках, обрабатывающих различные детали с помощью резцов и других инструментов. Приступая к выполнению задачи, токарь четко видит последовательность работы, способ изготовления и обработки.

При этом специалист должен продумать возможность определенного вида фиксации заготовки, подобрать приспособления и инструменты, а также выбрать режим резки. Данный комплекс мероприятий отражается в содержании процесса технологии производства.

Режущий инструмент токарного станка

Режущим инструментов является часть оборудования, которая применяется для формирования поверхностей путем отделения лишнего слоя материала от заготовки.

1. Резец. Лезвие для обработки вращательными и поступательными движениями, при этом движение может осуществляться в нескольких направлениях. Резцы бывают расточные, резьбовые, подрезные, фасонные, отрезные и канавочные.
2. Фреза. Инструмент с лезвием, производящий вращательные движения без смены радиуса. Обеспечивает одно движение подачи с направлением, не совпадающим с осью вращения.
3. Осевой инструмент. Осуществляет вращение и движение подачи, которое происходит вдоль оси. К осевым инструментам относится сверло, зенкер, развертка, зенковка, цековка, метчик и плашка.
4. Протяжка. Инструмент с множеством лезвий, предназначенный для формирования детали с помощью вращательных и поступательных движений при отсутствии подачи.
5. Ножовочное полотно. Полоса с множеством зубьев-лезвий, используемая для прорезания и отрезания пазов.
6. Шевер. Приспособление для чистовой обработки колес с зубьями. Существуют червячные и реечные шеверы.

По способу крепления инструменты бывают насадными и хвостовыми. По форме делят на дисковые, конические, цилиндрические и пластинчатые.

Виды оборудования для работы по металлу

Любой вид токарного станка подразумевает обработку резанием, однако некоторые устройства могут иметь дополнительные функции и возможности.

Токарно-винторезный станок — применяется для вытачивания профилей, производства канавок и углублений, сверления отверстий и выполнения резьбы различными способами.

Токарно-фрезерный станок — используется для точения заготовки проходным способом, а также производства резьбы, накладывания фаски, вырезки прямых и криволинейных пазов.

Токарно-карусельный станок — с его помощью обрабатываются заготовки большого диаметра.

Токарно-револьверный станок — используется для производства деталей из калиброванного прутка.

ЧПУ станок — оборудование, выполняющее множество операций, заданных программой. Работа специалиста заключается в наблюдении, корректировке и выемке готовых изделий.

Разряды токарей

В процессе профессионального роста токарь может получить более высокий разряд, который требует наличия знаний, совершенствования техники работы и владения инструментом.

• 1 разряд — дается ученику, не имеющему профессиональных навыков;
• 2 разряд — приобретает специалист, который имеет опыт обработки деталей по 12–14 квалитетам на универсальных станках;
• 3 разряд — работник умеет обрабатывать детали на станках по 8–11 квалитетам и подтвердил знания о наладке оборудования, заточке инструмента и устройстве плазмотрона;
• 4 разряд — токарь, владеющий знаниями о специальных приспособлениях, правилах термической обработки, калибровке профилей и подготовке к работе режущего инструмента;
• 5 разряд — специалист, владеющий навыками обработки сложных деталей до 6–7 квалитета, правильной последовательности проверки токарных станков и регулирования инструментов;
• 6 разряд — высшая отметка, отражающая профессиональную подготовку работника, его знания и практические навыки в работе, обслуживании и наладке станков.

Для получения следующего разряда токарю необходимо пройти обучение и сдать соответствующий экзамен.

Как стать профессионалом

Токарному делу можно обучаться всю жизнь, так как помимо теоретической части специалист должен разбираться в современной технике.

Прогресс не стоит на месте, а значит, всегда будет присутствовать объект изучения. К тому же среди обрабатываемых материалов появляются новые образцы из композитных и полимерных соединений.

Для овладения профессией существуют учебные заведения и курсы, где высококлассные специалисты передают свой опыт молодым ученикам.

Информацию также можно почерпнуть из сети, где в открытом доступе находится разнообразная литература по токарному делу.

Работа подразумевает хорошую физическую подготовку, так как очень часто токари страдают от ряда заболеваний. Можно сказать, отменное здоровье, курсы повышения квалификации и умение настраивать оборудование поможет добиться желаемых высот в карьере.

Техника безопасности

Каждый работник обязан выполнять условия техники безопасности для исключения травматизма на производстве.

Перед работой:

• спецодежда токаря должна быть застегнута и заправлена;
• волосы спрятаны под головной убор;
• рабочее место очищено от посторонних предметов;
• состояние станка тщательно проверено.

В процессе работы:

• необходимо следить за положением заготовки;
• для подъема тяжестей применять подъемник;
• не производить работы по регулировке, замерам и чистке на ходу работы станка;
• применять экран или очки для защиты от попадания стружки;
• после окончания работ привести в порядок рабочее место;
• не оставлять работающий токарный станок без присмотра.

При выявлении нарушений в работе или неисправностей оборудования следует обратиться к мастеру участка.

Профессия токаря представляет собой интересную, однако, чаще всего сложную работу, которая требует постоянного совершенствования навыков и изучения соответствующей литературы.

Современное оборудование и возможность посещения курсов дает возможность молодежи освоить и развивать любимое и прибыльное дело.

Токарная обработка металла — все о технологии токарных работ

К наиболее распространенным методикам изготовления деталей с заданными геометрическими параметрами относится токарная обработка металла. Суть данной методики, позволяющей также получать поверхность с требуемой шероховатостью, заключается в том, что с заготовки убирают лишний слой металла.

Процесс токарной обработки металла

Принципы токарной обработки

Технология токарных работ по металлу предполагает использование специальных станков и режущего инструмента (резцы, сверла, развертки и др.), посредством которого с детали снимается слой металла требуемой величины.

Токарная обработка выполняется за счет сочетания двух движений: главного (вращение заготовки, закрепленной в патроне или планшайбе) и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности.

За счет того, что существует множество приемов совмещения этих движений, на токарном оборудовании работают с деталями различной конфигурации, а также осуществляют целый перечень других технологических операций, к которым относятся:

• нарезание резьбы различного типа;
• сверление отверстий, их растачивание, развертывание, зенкерование;
• отрезание части заготовки;
• вытачивание на поверхности изделия канавок различной конфигурации.

Основные виды токарных работ по металлу

 Благодаря такой широкой функциональности токарного оборудования на нем можно сделать очень многое. Например, с его помощью выполняют обработку таких изделий, как:

• гайки;
• валы различных конфигураций;
• втулки;
• шкивы;
• кольца;
• муфты;
• зубчатые колеса.

Естественно, что токарная обработка предполагает получение готового изделия, которое соответствует определенным стандартам качества. Под качеством в данном случае подразумевается соблюдение требований к геометрическим размерам и форме деталей, а также степени шероховатости поверхностей и точности их взаимного расположения.

Для обеспечения контроля над качеством обработки на токарных станках применяют измерительные инструменты: на предприятиях, выпускающих свою продукцию крупными сериями, – предельные калибры; для условий единичного и мелкосерийного производства – штангенциркули, микрометры, нутрометры и другие измерительные устройства.

Измерительные инструменты, часто используемые в токарном деле

Первое, что рассматривают при обучении токарному делу, – это технология обработки металлов и принцип, по которому она осуществляется. Заключается этот принцип в том, что инструмент, врезаясь своей режущей кромкой в поверхность изделия, зажимает его.

Чтобы снять слой металла, соответствующий величине такого врезания, инструменту надо преодолеть силы сцепления в металле обрабатываемой детали. В результате такого взаимодействия снимаемый слой металла формируется в стружку.

Выделяют следующие разновидности металлической стружки.

Слитая

Такая стружка формируется тогда, когда на высоких скоростях обрабатываются заготовки, выполненные из мягкой стали, меди, олова, свинца и их сплавов, полимерных материалов.

Элементная

Образование такой стружки происходит, когда на небольшой скорости обрабатываются заготовки из маловязких и твердых материалов.

Стружка надлома

Стружка такого вида получается при обработке заготовок из материала, отличающегося невысокой пластичностью.

Ступенчатая

Формирование такой стружки свойственно для среднескоростной обработки заготовок из стали средней твердости, деталей из алюминиевых сплавов.

Виды стружки при токарной обработке

Виды оборудования для токарной обработки

Из всех типов оборудования для токарной обработки наибольшее распространение и на крупных, и на мелких предприятиях получил токарно-винторезный станок. Причиной такой популярности является многофункциональность этого устройства, благодаря которой его с полным основанием можно назвать универсальным.

Перечислим основные элементы конструкции такого станка:

• две бабки – передняя и задняя (в передней бабке размещают коробку скоростей станка; шпиндель с токарным патроном (или планшайбой), на задней бабке размещены продольные салазки и пиноль оборудования);
• суппорт, в конструкции которого различают верхние и нижние салазки, поворотную плиту и резцедержатель;
• несущий элемент оборудования – станина, установленная на две тумбы, в которых размещают электродвигатели.
• коробка подач.

Все большее распространение получают станки, управление которыми осуществляется при помощи специальных компьютерных программ, – станки с ЧПУ. Конструкция таких станков отличается от обычной только тем, что в ней присутствует специальный блок управления.

В отдельные категории выделяют следующие виды станков токарной группы:

• токарно-револьверное оборудование, применяемое для обработки деталей сложной конфигурации;
• токарно-карусельные станки, среди которых различают одно- и двухстоечные;
• многорезцовое полуавтоматическое оборудование, которое можно встретить на предприятиях, выпускающих свою продукцию крупными сериями;
• обрабатывающие комплексы, на которых можно выполнять как токарные, так и фрезерные операции.

Без токарной обработки сегодня крайне сложно представить многие производственные отрасли. Поэтому данный вид работы с металлом продолжает развиваться, несмотря на и без того высокий уровень, позволяющий обеспечить высочайшее качество и скорость обработки.

Режимы и особенности токарной обработки металла

[Токарная обработка] – один из распространенных методов обработки металла, посредством которого обычная стальная заготовка становится подходящей деталью для механизма.

Для токарных работ используются токарные станки, инструменты и приспособления в виде резцов, которые являются многофункциональными и способны создавать детали любых геометрических форм: цилиндрических, конических, сферических из всех металлов: титана, бронзы, нержавеющей стали, чугуна, меди и др.

Токарная технология

Токарная обработка металла производится на токарном станке, имеющим сверла, резцы и иные режущие приспособления, срезающие слой металла с изделия до установленной величины. Является оптимальной для работы с деталями из нержавеющей стали.

Вращение обрабатываемой детали называется главным движением, а постоянное перемещение режущего инструмента обозначается движением подачи, обеспечивающим непрерывную резку до установленных показателей.

:

Возможность сочетать различные движения позволяет обтачивать на токарном устройстве детали резьбовых, конических, цилиндрических, сферических и многих других поверхностей.

Также на токарных устройствах нарезается резьба, отрезаются части деталей из разных металлов и нержавеющей стали, обрабатываются различные отверстия сверлением, развертыванием, растачиванием. Все процессы подробно представлены на видео.

Для таких видов резания обязательно нужно использовать разнообразные измерительные приспособления (штангенциркули, нутромеры и т.д.).

Эти инструменты и приспособления определяют формы и размеры, и иные параметры деталей, изготовленных из различных материалов: свинца, железа, титана, нержавеющей стали и др.

Технология токарной обработки следующая. Когда под воздействием усилия в деталь врезается кромка режущего инструмента, данная кромка отмечает зажим обрабатываемого изделия.

В это время резцом удаляется лишний слой металла, превращающийся в стружку. Принцип резания можно посмотреть на видео.

Стружка подразделяется на следующие виды:

• слитая — возникает при высокоскоростной обработке олова, меди, пластмасса, мягкой стали;
• элементная — образовывается при низкоскоростной обработке твердого металла, например, титана;
• надлом — образовывается при обработке малопластичных заготовок;
• ступенчатая — образовывается при среднескоростной обработке металлов средней твердости.

Для производительного резания нужно правильно произвести расчет режима.

Расчет режимов производится на основе справочных и нормативных сведений, которые объединяет специальная таблица.

Таблица отображает режимы скорости резания для разных материалов: меди, чугуна, титана, латуни, нержавеющей стали и т.д. Также таблица отображает плотность и другие физические параметры материала.

Расчет режимов служит гарантией подбора оптимальных значений всех показателей и обеспечения высокоэффективного резания стали.

Любой расчет начинается с подбора глубины резания, после чего устанавливается подача и скорость.

ВАЖНО ЗНАТЬ:  Принцип и технология плазменной резки металла

Расчет должен выполнять строго в данной последовательности, так как скорость больше всего влияет устойчивость и износ резца.

Расчет режимов будет идеальным, если учесть геометрическую форму резца, металл изготовления резца и материал обрабатываемой заготовки.

В первую очередь, производится расчет величины шероховатости заготовки.

Исходя из данного показателя, выбирается оптимальный способ обточки поверхностей заготовки, таблица содержит данные значения.

Таблица содержит данные, указывающие на то, какой инструмент рекомендуется для резания.

Нужно иметь в виду, что таблица также содержит иллюстрации, демонстрирующие рациональные способы токарной обработки поверхностей разных металлов: олова, алюминия, титана, меди, нержавеющей стали.

Расчет глубины высчитывается показателем припуска на обточку поверхностей. На расчет величины подачи влияет уровень требуемой чистоты обточки.

Максимальные показатели выставляются для черновой обработки, минимальные – для чистовой.

Расчет скорости обработки поверхностей основывается на основе полученных значений по формулам. Допускается брать скорость, значения которой содержит таблица.

Также необходим расчет усилия резания по эмпирическим формулам, установленным для каждого типа обработки.

Преимуществами токарного резания можно назвать:

• возможность производства деталей самых сложных форм: сферических, цилиндрических и др.;
• возможность обработки любых металлов (и деталей из них) и сплавов: бронзы, нержавеющей стали, чугуна, титана, меди;
• высокая скорость, качество и точность обработки металла и деталей;
• минимальное количество отходов, так как образовавшаяся стружка может повторно переплавляться и использовать для создания деталей.

Какие используются резцы?

Широкий спектр токарных работ обеспечивается разнообразием обрабатывающих инструментов. Наиболее распространенным инструментом являются резцы.

Ключевое отличие всех резцов — форма режущей кромки, влияющей на тип обработки.

:

Все режущие приспособления изготовлены из металлов, прочность которых превышает прочность обрабатываемого изделия: вольфрама, титана, тантала.

Также можно встретить резцы керамические и алмазные, использующиеся для обточки, требующей высокой точности.

На эффективность работы оборудования влияет глубина и скорость обработки, величина продольной подачи заготовки.

Данные параметры обеспечивают:

• высокую скорость вращения шпинделя механизма и обточки детали;
• высокую устойчивость устройства для рассекания;
• максимально допустимое количество образовывающейся стружки.

Скорость резки зависит от вида металла, типа и качества режущего приспособления. Показатель обточки и скорость рассекания устанавливают частоту вращения шпинделя.

Токарный механизм может иметь чистовые или черновые резцы.

Геометрические размеры режущего приспособления позволяют срезать малые и большие площади слоя. По направлению движения резцы делятся на правые и левые.

По размещению лезвия и форме резцы бывают следующих видов:

1. отогнутые;

2. прямые;

3. оттянутые (когда ширина резца меньше ширины крепления).

По назначению режущие приспособления подразделяются на:

• резьбовые;
• расточные;
• фасонные;
• проходные;
• канавочные;
• подрезные;
• отрезные.

ВАЖНО ЗНАТЬ:  Виды резки листового металла

Эффективность токарной обработки значительно увеличивается при грамотном подборе геометрии резца, влияющей на качество и скорость обработки.

Для правильного выбора нужно знать про углы, представляющие собой углы между направлением подачи и кромками режущего инструмента.

Углы бывают следующих видов:

• вспомогательные;
• главные;
• при вершине.

Угол при вершине выставляется в зависимости от расточки резца, а главный и вспомогательный – от установки резца.

При больших показателях главного угла снизится стойкость резца, так как в работе будет только небольшая часть кромки.

При низких показателях главного угла, резец будет устойчивым, что обеспечит эффективную обработку резцом.

Для тонких деталей средней жесткости главный угол выставляется в значении 60-90°, для деталей с большим сечением выставляется угол в 30-45°.

Вспомогательный угол для создания деталей должен составлять 10-30°. Большое значение угла ослабит вершину резца.

Для торцовых, сферических и цилиндрических поверхностей деталей одновременно используются упорные проходные резцы.

:

Для наружных поверхностей используются отогнутые и прямые резцы, отрезные резцы применяются для обточки канавок и отрезания определенных частей изделия.

Обточка фасонных поверхностей, у которых образуется линия длиной до 4 см, осуществляется фасонными резцами круглыми, стержневыми, тангенциальными и радиальными по направлению подачи.

Какое оборудование используется?

Самым востребованным оборудованием для резания поверхностей является токарно-винторезный станок, который считается широко универсальным.

Основными узлами данного оборудования являются:

• передняя бабка на станке, имеющая коробку скоростей и шпиндель, и задняя бабка, оснащенная корпусом, продольной салазкой и пинолью;
• суппорт – верхне- и среднеполочные, продольные нижние салазки на станке, держатель резца;
• станина горизонтального плана с тумбами, в которых расположены двигатели на станке;
• коробка подач на станке.

Главным критерием токарного станка считается скорость, напрямую увеличивающая производительность.

Для получения высокоточных линейных и диаметральных геометрических величин часто используются программируемые станки с ЧПУ.

Плюсами резания механизмом с ЧПУ являются:

1. высокая антивибрационная устойчивость;

2. наличие программ предварительного нагрева узлов, что снижает термическую деформацию заготовок;

3. отсутствие станочных приводов-зазоров в передаточных устройствах;

4. высокая скорость обработки;

5. рассекание любых металлов: чугуна, меди, титана, нержавеющей стали и др.;

6. обточка поверхностей любых форм: сферических, цилиндрических и т.д.

Все устройства с ЧПУ оснащены износостойкими направляющими с низкими показателями силы трения, что обеспечивает высокую точность и скорость обработки.

ВАЖНО ЗНАТЬ:  Технология и методы лазерной резки алюминия

В устройстве с ЧПУ направляющие могут быть расположены вертикально и горизонтально.

:

Для максимально эффективного использования токарного устройства с ЧПУ должен быть тщательно подготовлен весь процесс и составлена программа управления.

Важным моментом является грамотное связывание системы координат механизма с ЧПУ, положение обрабатываемой заготовки и исходной точки передвижения режущего инструмента.

Основой программирования механизма с ЧПУ является движение режущего приспособления по отношению к системе координат двигателя, которая находится в состоянии покоя.

Обработка деталей механизмом с ЧПУ производится следующим образом:

1. Разделение процесса на 3 стадии: черновую, чистовую и дополнительную отделочную. Если есть возможность, то последние оба вида отделки нужно совместить, что увеличит производительность и снизит трудоемкость;

2. Соблюдение конструкторских и технологических правил для уменьшения погрешностей крепления и размещения детали;

3. Обеспечение полной обработки детали при минимальном количестве установок;

4. Рациональная работа с деталями.

Важной частью процесса резания на устройстве с ЧПУ является, так называемая, отдельная операция, подразумевающая обработку одного изделия на одном станке.

Процесс состоит из нескольких переходов, которые делятся на самостоятельные проходы.

Правильное программирование механизма с ЧПУ нуждается в разработке последовательности процесса.

Для этого нужно задать общее количество установок, количество переходов и проходов, тип обработки.

Также для резания используются такие виды станков, как токарно-револьверные, предназначенные для сложных изделий, токарно-карусельные, многорезцовые полуавтоматические, токарно-винторезные, токарно-фрезерные, лоботокарные.

Частое применение получили винторезные и карусельные станки. Отличаются карусельные станки возможностью обработки крупных заготовок, на винторезном механизме это невозможно.

В токарно-револьверном оборудовании режущие приспособления фиксируются в барабане.

Такой вид оборудования оснащается приводными блоками, расширяющими спектр работ в отличие от стандартных устройств, например сверление отверстий, нарезание резьбы, фрезеровка.

:

Используются подобные станки на крупных предприятиях.

С использованием токарного обрабатывающего центра выполняется токарно-фрезерная обработка в полуавтоматическом режиме.

Токарно-фрезерная обработка часто используется для титана, алюминия и других сложных в обработке материалов.

Токарная обработка металла – один из популярных методов резания любых металлов: алюминия, титана, меди, олова и других, однако осуществить такую обработку можно лишь на предприятии, что обусловлено использованием станков.

Технология резания представлена на видео в нашей статье.

Токарная обработка металла

На протяжении многих десятилетий проводится токарная обработка металла и за столь длительный срок, как технология обработки, так и виды станков значительно изменились. Несмотря на это, общие черты, которые свойственны токарным станкам по металлу, сохранились.

Точение вала на токарном станке с использованием СОЖ

Особенности процесса

Токарная обработка металла проходит следующим образом:

1. установленные в шпиндель заготовки вращаются вокруг своей оси;
2. точение проводится путем подвода резца. подобные инструменты имеют различную форму, могут быть изготовлены из инструментальной стали или иметь твердосплавные режущие кромки;
3. точение происходит путем создания поперечного усилия суппортом, в котором закреплены резцы: из-за большой силы трения и разного показателя твердости, которой обладают резцы и заготовка, происходит снятие с поверхности металла обрабатываемой заготовки;
4. технология, по которое проводится точение, может быть самой разной: совмещение продольной и поперечное подачи или использование только одной.

Учитывая то, как происходит резание на токарном станке по металлу, все они имеют схожую конструкцию.

Особенности токарных станков по металлу

Способ придания необходимых размеров и формы заготовке определяет также особенности станков токарной группы. Несмотря на то, что разные виды станков отличаются между собой, можно выделить несколько схожих признаков, которые свойственные всей токарной группе:

1. обработки поверхности проводится резанием. инструменты, которые используются в большинстве случаев – резцы, виды которых зависят от многих показателей;
2. имеется шпиндель с кулачковым патроном, в котором закрепляются заготовки. основное движение – вращательное, передается шпинделю;
3. резцы закрепляют в суппорте, которому предается возвратно-поступательное движение. особенности конструкции суппорта позволяют использовать разные методы обработки поверхности;
4. крепление изделия в некоторых случаях может проводиться по двум сторонам, для чего используют заднюю бабку;
5. станок токарного типа можно использовать для растачивания отверстий, которые расположены вдоль оси изделия;
6. скорость и подача, при которых проводится резание, могут устанавливаться в зависимости от типа поверхности заготовки, необходимых показателей точности снятия металла и шероховатости получаемой поверхности. для этого конструкция токарных станков имеет сложную схему передач.

Резание на токарных станках выполняется только при условии использования средств индивидуальной защиты, а также при установке защитного экрана.

Виды токарных станков

В зависимости от того, какие изделия нужно получить с какой точностью, можно выделить следующие группы токарных станков:

1. токарно-винторезные – наиболее распространенная группа. при использовании токарных станков из этой группы можно получить цилиндрические поверхности различного диаметра. есть возможность придать заготовки конусность, нарезать на поверхности резьбу. можно проводить обработку черных и цветных металлов;
2. токарно-карусельные – используются для получения изделия большого диаметра. также применяется для обработки цветных и черных металлов;
3. лоботокарная группа отличается тем, что заготовки устанавливаются по горизонтали и есть возможность получения конической или цилиндрической поверхности;
4. токарно-револьверная группа используется для обработки заготовки, которая представлена калиброванным прудком.

Существуют и другие, узкоспециализированные виды станков, которые условно относят к токарной группе из-за особенностей резания, когда используются резцы.

Внедрение ЧПУ

Существенным прорывом в области станкостроения стало использование системы Числового Программного Управления. Изделия с появление системы ЧПУ стало можно получить с меньшими затратами, чистота обработки, как и точность находятся на самом высоком уровне.

https://www.youtube.com/watch?v=_2PgkWg9Rjo

Наличие системы ЧПУ определяет следующее:

1. повышение показателя производительности при условии, когда резцы используются с твердосплавной режущей кромкой;
2. обработка возможна как черных и цветных, так и инструментальных сплавов при соответствующей оснастке;
3. вмешательство мастера в процесс минимальное. резание происходит в автоматическом режиме;
4. система ЧПУ позволяет указать все режимы резания. программа для ЧПУ составляется с указанием скорости, при которой проводится резание, а также подачи;
5. зачастую вся зона, в которой происходит резание, закрыта защитным кожухом, так как система ЧПУ не позволит начать работу без защиты окружающих;
6. высокая точность работы ЧПУ, которая получается резанием с правильным указанием скорости, позволяет получать детали с меньшим показателем брака для ответственных элементов различных конструкций.

Система ЧПУ широко используется при производстве токарных станков в Китае и США. Возможность внедрения ЧПУ определяется точность позиционирования элементов конструкции станка.

Режимы работы

Важным показателем можно назвать то, какой режим обработки используется. К основным показателям можно отнести:

1. Скорость вращения шпинделя, в котором закрепляют заготовки. Скорость устанавливается исходя из того, какое резание проводится: чистовое или черновое. Скорость чернового резания меньше, чем скорость чистового резания. Это связано с взаимосвязью: чем больше скорость вращения шпинделя, тем меньше подача. В противном случае возникает ситуация, когда резцы деформируются или начинает «гореть» металл. Чрезмерная нагрузка оказывает плохое влияние на состояние станка.
2. Подача выбирается с учетом скорости. При черновой обработке она больше, что ускоряет процесс снятия большей части металла, при чистовой – меньше, что необходимо для достижения необходимой точности.

В зависимости от режима обработки также выбираются резцы. Их виды зависят от формы режущей кромки, головки и стержня.

Точение заготовок из металла путем использования станков токарной группы – наиболее популярный метод обработки, несмотря на появление современного лазерного и другого оборудования.

Столь высокая популярность связана с надежность станков и их относительно небольшой стоимость, долгим сроком службы.

Некоторые модели из токарно-винторезной группы служат на протяжении нескольких десятилетий при надлежащем уходе и периодическом ремонте.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Токарные работы

Если вам необходимо сделать в Москве токарную работу от одной детали – то у нас вы можете это сделать быстро, качественно и по привлекательной цене. Обрабатываем все известные металлы и сплавы, а именно: сталь, алюминий, нержавейку, латунь, бронзу, титан и медь.

Также обрабатываем синтетические и полимерные материалы такие как: фторопласт, капролон и текстолит. С помощью токарной обработки мы производим около 50% своей продукции, опыт компании приобретенный за годы работы в сфере металлообработке позволяет выполнять заказы качественно и в срок.

Когда могут понадобиться токарные работы

Нужно переизготовить деталь Нужна деталь из другого или более прочного материала Нужно изменить форму детали Нужно заказать детали по образцу, эскизу или чертежу

• Когда деталь сломана, а новую больше не производят или стоимость оригинальной детали слишком высока, либо доступна только под заказ с огромным сроком поставки.

• Если Вы решили модернизировать или укрепить конструкцию своей техники, например, автомобиль, мотоцикл, станок, садовую технику и Вам нужна нестандартная деталь или делать из более прочного материала. Тогда Вам просто необходимо заказать токарно фрезерные работы по металлу или из синтетического материала.

• Если требуется что-то расточить, подточить или нарезать.
• Если у Вас есть образец детали, эскиз или чертеж и Вам таких делателей нужно две и более..

В настоящие время если какой-то товар нет возможности купить, а для его изготовления применяется токарные работы или фрезерование металлической поверхности, мы можем изготовить такую деталь по чертежам или вашему образцу.

Какие детали можно изготовить

Благодаря современному оборудованию и опыту наших сотрудников выполняем токарные работы с чпу любой сложности с высокой точность и скоростью изготовления.
Ниже представлено несколько примеров, которые можно изготовить при помощи услуги токарной обработки. По факту токарным способом можно изготовить значительно больше.

Валы Штифты Оси Фланцы
Корпус насоса Токарные работы чпу токарные работы на заказ Пальцы
Втулки браж 9-4 Шайбы Кольца Штуцеры латунный

Из какого материала можно изготовить

Мастера компании ООО «ПСК «ЗЕЛМАТИК» производят детали практически из всех видов материалов. Основные из них перечислены ниже.

Алюминиевые круги Фторопластовые круги Капролоновые круги Нержавеющие круги
Текстолитовые круги Титановые круги Латунные круги Медные круги
Бронзовые прутки Стальные круги

Что от вас требуется для изготовления деталей

Для запуска производства Вам необходимо прислать на почту zakaz@zelmatik.ru

• Образец детали (мы самостоятельно сделаем чертеж);
• Или эскиз;
• Или чертеж;
• Оплатить заказ (50 или 100%, по договоренности).

В некоторых случаях лучше пояснить область применения детали и предоставить сборочный чертеж. Это позволит выполнить стыковку и сборку деталей непосредственно на производстве и даст 100% гарантию что Ваши детали соберутся в единую конструкцию.

Образец Эскиз Чертеж Оплатить заказ

Цена изготовления от 2 000 рублей

Нужно понимать, что цена на токарные работы за 1 изделие и стоимость на серийное производство будут существенно отличаться друг от друга.
Мы работаем по безналичному расчету, минимальна сумма счета 2 000 руб. По московским расценкам за токарку с числовым программным управлением это более чем доступно.

Примеры ценообразования

ОписаниеЦена за 1 штукуФото

ГильзыМатериал — сталь aisi 304Работы: токарные чпу и электроэрозия Количество в заказе — 12 000 штук	300 руб. + НДС
ФланцыМатериал — 12х18н10тРаботы: токарные чпу, слесарные Количество в заказе — 200 штук	350 руб. + НДС
Болты специальныеМатериал — 12х18н10тРаботы: токарно-фрезерные и слесарные Количество в заказе — 1 200 штук.	105 руб. + НДС
ВалыМатериал — сталь 40х13Работы: токарные чпу, фрезерные, слесарныеТермообработка HRC 48…54 Количество в заказе — 20 штук	4 000 руб. + НДС
Стаканы Материалы — aisi 304Работы: токарные и слесарныеКоличество в заказе — 1000 штук.	330 руб. + НДС
КорпусМатериал — AISI 321Работы: токарные чпу, фрезерные чпу, слесарные Количество в заказе — 220 штук	1600 руб. + НДС
Корпус насосаМатериал — 12х18н10тРаботы: токарные чпу, фрезерные чпу, слесарные Количество в заказе — 10 штук	20 000 руб. + НДС
Втулки из стеклотекстолитаМатериал — стэфРаботы: токарные и слесарные Количество в заказе — 11 000 штук.	10 руб. + НДС
Заказ комплекта изделийМатериал: сталь 12х18н10т, aisi 316, Д16Т, латунь л59 и капралон.Работы: токарные и слесарные.	33 000 руб. + НДС
ОсиМатериал — АМцРаботы: токарные и слесарные Количество в заказе — 530 штук.	80 руб. + НДС
Втулки из полиацеталяМатериал — ПОМ-С (РОМ-С)Работы: токарные и слесарные Количество в заказе — 3 700 штук.	56 руб. + НДС

Почему так?
К нам часто приходят клиенты, которым требуется изготовить одну небольшую деталь. По их мнению, она должна стоить небольших денег, к примеру 500 рублей, так как они ее покупали или видели в магазине за эти деньги. В магазине это действительно может быть так, но свою продукцию они закупают по оптовым ценам! Это значит, что заказывают они ее большими партиями (от 1000 и более штук), поэтому и цена получается ниже. У производителей, которые продают эти детали серийными партиями (от 1 000 штук и более) давно все настроено и отлажено с точки зрения производства!

В случае обращения с небольшим или штучным заказом часто складывается следующая ситуация:

• Как правило нет чертежа (но есть сломанная деталь);
• Для изготовления нужно снять все размеры;
• Сделать чертеж;
• Подумать на каком оборудование и как лучше сделать;
• Закупить материал в малом количестве (поставщики не продают малым количеством);
• Настроить станок;
• Сделать деталь (с первого раза может не получиться, так как деталь уникальная и еще нет опыта ее изготовления);
• И еще куча мелочей, которые мы тут не расписываем.

Поэтому получается, что небольшая деталь в штучном исполнении стоит дороже, чем в магазине, а главная тому причина – индивидуальное и штучное производство! На большую партию цена естественно будет ниже.

Ну и давайте будем честными до конца, если бы Вы могли купить необходимую Вам деталь в магазине, Вы бы это и сделали.

Если Вы обращаетесь к нам, то скорее всего:

• Деталь снята с производства;
• У нее большой срок поставки из Европы;
• Вы хотите ее модернизировать;
• Изготовить из более прочного материала;
• получить ее дешевле (но на штучном производстве это редкость. Впрочем, нужно смотреть конкретную деталь, так как все индивидуально.)

Все выше перечисленное, как правило, относится к физическим лицам или небольшим компаниям, которые никогда не сталкивались с токарными работами. Большие компании, которые уже с нами работают или приходят в первый раз все это прекрасно знают.

Исходя из выше сказанного, руководство компании ООО “ПСК “Зелматик” приняло решение, что минимальная сумма заказа в нынешних реалиях составляет от 2 000 рублей.

Стоимость нормочаса

Стоимость нормочаса в нашей компании от 850 рублей, но в конечном итоге, всегда определяется в зависимости от объема, сложности и необходимой скорости производства.

Тип работыЦена с НДС

Создание 3D модели по чертежу	от 1 000 руб. / час
Разработка технологии и подбор инструмента	от 600 руб. / час
Написание управляющих программ	от 1 200 руб. / час
Токарная обработка на универсальных станках	от 850 руб. / час
Токарная обработка на станках с чпу	от 1 100 руб. / час
Срочные токарные работы	от 2 000 руб. / час
Токарные работы с твердыми сплавами (вольфрамокобальтовые, титановольфрамокобальтовые, титанотанталовольфрамокобальтовые)	индивидуально
Токарная обработка для материалов твердостью до HRC 45	от 1 300 руб. / час

Довольно часто к нам обращаются с просьбой предоставить прайс на токарные работы, у нас его нет и быть не может, расчет стоимости всего ведется индивидуально, в зависимости от сложности детали, ее материала, необходимости закалки или нанесения гальванического покрытия. Срочное изготовление рассчитывается по индивидуальному прейскуранту и единых расценок тут нет.

Время на выполнение работ

 Срок производства зависит от множества факторов. Основные из них:

• Сложность изделия;
• Наличие грамотно составленных чертежей, на которых есть все размеры! ;
• Количество изделий;
• Загруженность нашего производства;
• Наличие необходимого материала для производства.

При необходимости можно заказать срочные токарные работы, такие заказы запускаются в день обращения, но нужно понимать, что цена на данную работу будет как минимум в два раза выше, так как производство постоянно загружено и чтобы запустить заказ в этот же день нужно вывести токарей во вторую смену. Что является сверхурочной работой и требует как минимум двойной оплаты.

Максимальные размеры обрабатываемой детали

В таблице ниже показаны максимальные размеры заготовки, с которыми мы готовы работать.

Размеры на токарном ЧПУ и на механических станкахРазмеры в миллиметрах

D (Диаметр заготовки на токарном ЧПУ)	420 мм.
L (Длина заготовки на токарном ЧПУ)	520 мм.
D (Диаметр заготовки на универсальном станке)	600 мм
L (Длина заготовки на универсальном станке)	2 000 мм

Виды обработки

Большинство деталей на токарных станках делается с помощью точения и все они относятся к группе тел вращения.

Существует четыре основных вида точения:

• Обтачивание;
• Растачивание;
• Подрезание;
• Резка.

По типу обработки можно разделить на:

• Обработка наружных цилиндрических поверхностей;
• Обработка наружных конических поверхностей;
• Обработка торцов и уступов;
• Вытачивание канавок, отрезка заготовок;
• Обработка внутренних цилиндрических и конических поверхностей;
• Сверление, зенкерование и развертывание отверстий;
• Нарезание наружной резьбы;
• Нарезание внутренней резьбы;
• Накатывание рифлений;
• Обработка фасонных поверхностей.

Оборудование

Название станкаПроизводительМодель

Станок токарный с чпу	DMTG	СКЕ6140Z
Станок токарный с чпу и станиной наклонного типа	Leadwell	Т-7
Токарный чпу станок	Feeler	FTC 20L
Станок токарный с чпу	Arix	NCL 42A
Токарно-винторезный станок	КНР	CA6150
Токарно-винторезный станок	Красный пролетарий	16К20
Горизонтальный токарный станок с чпу	Accuway	UT-300

Фото, , Характеристики

Примеры работ

Кликнув на фото ниже Вы можете посмотреть примеры деталей, которые были изготовлены на нашем производстве.

Токарно фрезерные работы Комплект деталей на заказ Гильзы Корпус 12х18н10т
токарные работы на заказ Комплект деталей Комплект из четырех деталей Валы
Основание ротора Винтовой кронштейн Изготовление опор Стаканы из aisi 304
Проставки фторопластовые Втулки из черного полиамида Поршни Корпус и крышки
Заказ на токарные работы № 407 Оси алюминиевые Заказ на токарные работы № 408 Заказ на токарные работы № 214

Посмотреть другие работы по металлообработке можно кликнув на кнопку ниже.

Сборка и доставка готовой продукции

Чтобы максимально избавить заказчика от хлопот, и предоставить полный комплекс услуг, компания ООО “ПСК “Зелматик” может сделать все “под ключ” а именно:

– пример на ЧПУ

Your browser does not support the video tag.

Оставить заявку и проконсультироваться по интересующим вопросам вы можете:
