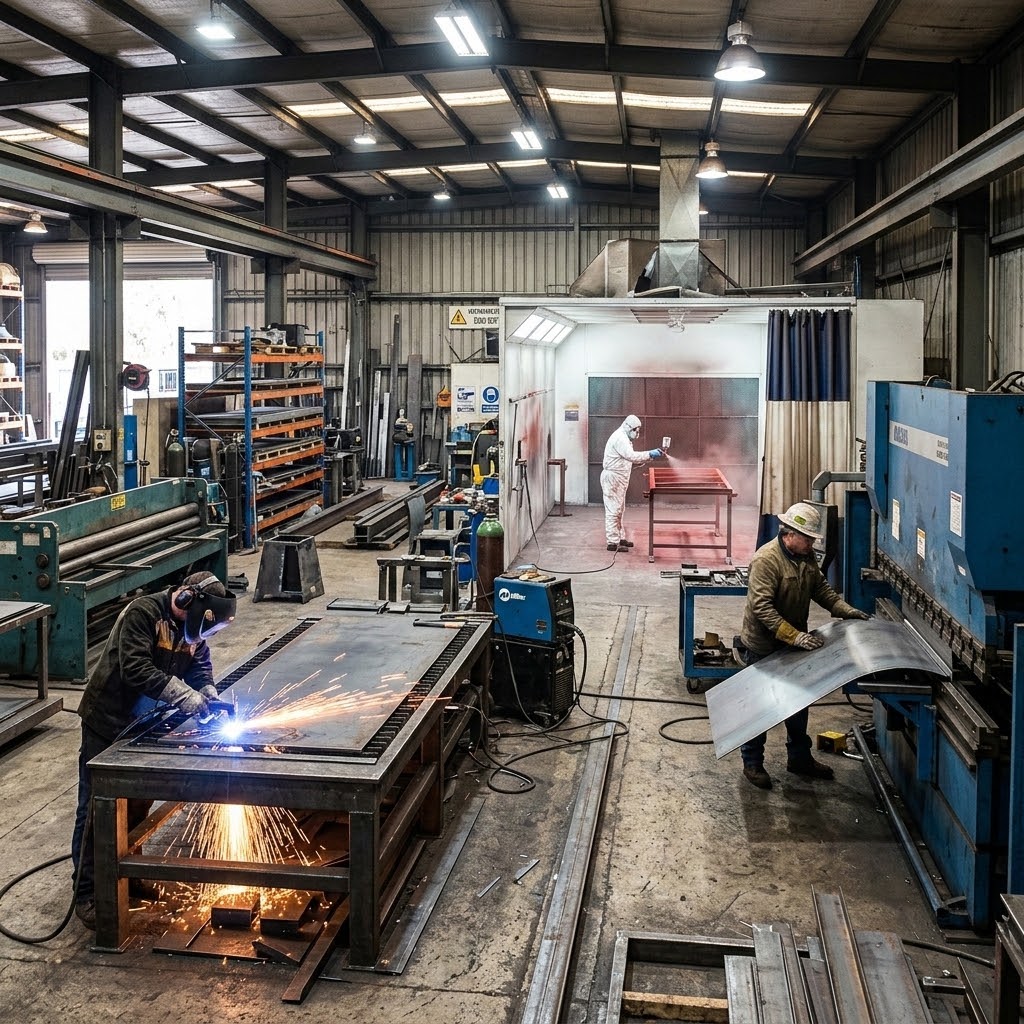

Изделия из металла по чертежам: резка, гибка, сварка, покраска

Требования к чертежу для изготовления металлических деталей

Чертеж является исходным документом, определяющим геометрию, размеры, допуски и материал будущего изделия. Для корректного изготовления металлической детали чертеж должен содержать все необходимые проекции, сечения и выносные элементы, выполненные в соответствии с Единой системой конструкторской документации (ЕСКД). Масштаб указывается в основной надписи; при отсутствии масштаба чертеж считается выполненным в натуральную величину, что часто невозможно для крупногабаритных конструкций. Особое внимание уделяется обозначению шероховатости поверхностей (параметр Ra или Rz), поскольку от него зависит выбор последующей обработки. Грамотно оформленный чертеж — основа для производство металлических изделий.

В производственной практике наиболее частой причиной возврата чертежа является отсутствие указаний на термическую обработку или защитное покрытие. Например, для деталей, эксплуатируемых в условиях повышенной влажности, требуется оцинковка или покраска, что должно быть отражено в технических требованиях. Нормативная документация (ГОСТ 2.307-2011) регламентирует нанесение размеров и предельных отклонений; игнорирование этих правил ведет к неоднозначности трактовки чертежа.

Правильно оформленный чертеж — это однозначный язык общения конструктора и технолога. Любая неоднозначность на бумаге превращается в брак на производстве.

Обозначения допусков и спецификация материалов

Допуски на размеры указываются в виде предельных отклонений (например, ±0,1 мм) либо по квалитетам точности (IT6–IT14). Для деталей, работающих в подвижных соединениях, назначают поля допусков на валы и отверстия по системе посадок (H7/g6 и т.д.). Спецификация материалов включает марку сплава (например, сталь 08кп, 12Х18Н10Т или алюминий АМг6), толщину проката, а также состояние поставки (холоднокатаный, горячекатаный, отожженный). Для изделий, подвергающихся сварке, обязательно указывают тип электрода или сварочной проволоки.

Кроме того, в спецификацию могут входить сведения о неметаллических покрытиях (грунтовка, эмаль) и дополнительные операции (кернение, зенковка, накатка резьбы). Точность задания материала влияет на коррозионную стойкость конечного изделия: замена нержавеющей стали на обычную углеродистую без защитного покрытия сокращает срок службы в условиях атмосферного воздействия в несколько раз.

Влияние неточностей чертежа на брак

Ошибка в указании толщины металла на 0,5 мм может сделать деталь непригодной для гибки или сварки: недостаточная толщина вызывает прожоги при сварке, избыточная — требует увеличения усилия на прессе и может разрушить матрицу. Неверное значение внутреннего радиуса гиба (например, указание радиуса меньше толщины листа) приводит к трещинам на внешней стороне изгиба. Пропуск размера или его избыточное нанесение (свыше трёх раз для одного элемента) также классифицируется как дефект оформления, задерживающий технологическую подготовку производства.

По статистике обработки рекламаций на механическую обработку, около 15% брака возникает из-за несоответствия геометрии детали чертежу, вызванного неточностями на стадии конструирования. Поэтому перед запуском в производство чертеж проходит нормоконтроль, включающий проверку размерных цепей и указанных допусков.

Методы резки металла: выбор в зависимости от толщины и материала

Резка металла является первым этапом изготовления детали по чертежу. Выбор способа определяется толщиной листа, типом сплава, требуемой точностью контура и наличием термического воздействия. Основные промышленные методы — лазерная, плазменная и гидроабразивная резка. Каждый из них имеет диапазон рабочих толщин и ограничения.

Лазерная, плазменная и гидроабразивная резка: сравнение точности и толщин

Лазерная резка обеспечивает узкий рез (0,2–0,5 мм) и минимальную зону термического влияния (0,1–0,3 мм). Она эффективна для точных контуров и малых отверстий диаметром от 0,5 толщины листа. Плазменная резка применяется для толстых листов (свыше 20 мм) и допускает резку под водой для снижения шума и образования дыма. Гидроабразивная резка не создает нагрева, что критично для сплавов, чувствительных к перегреву (например, закалённые стали), но скорость обработки ниже, а расход абразивного песка (60–200 кг/ч) увеличивает себестоимость.

Ограничения и риски при резке

Лазерная резка толстых листов (свыше 15 мм) приводит к образованию грата на нижней кромке и требует дополнительной зачистки. Для алюминия и меди лазерная резка возможна только при использовании вспомогательного газа с давлением не менее 0,8 МПа. Плазменная резка даёт скос кромки до 5° на толщинах более 30 мм, что ухудшает точность поверхности. Гидроабразивная резка требует утилизации отработанной воды и абразива, что накладывает экологические ограничения.

Риск образования микротрещин при резке термическими методами наиболее высок для высокоуглеродистых сталей (содержание углерода более 0,45%). Поэтому после плазменной резки таких сталей рекомендуется проведение отпуска для снятия напряжений.

Гибка листового металла: расчёт усилия и учёт пружинения

Гибка придаёт плоской заготовке форму, заданную чертежом. Основные параметры — угол гиба, внутренний радиус и длина линии гиба. Процесс выполняется на листогибочных прессах или специализированных станках. Ключевой задачей является расчёт усилия для предотвращения поломки инструмента и достижения заданного угла.

Формула расчёта усилия гибки по толщине и длине

Усилие гибки (P) для V-образной матрицы оценивается по формуле: P = (1,33 × σ_в × t² × L) / V, где σ_в — предел прочности материала (МПа), t — толщина листа (мм), L — длина линии гиба (мм), V — ширина раскрытия матрицы (мм). Ширина V обычно выбирается в 6–8 раз больше толщины листа. Например, для листа из стали 20 толщиной 3 мм с σ_в=400 МПа, длиной гиба 1000 мм и V=24 мм усилие составит P = (1,33 × 400 × 9 × 1000) / 24 ≈ 200 000 Н ≈ 200 кН (около 20 тонн). Превышение расчётного усилия может вызвать разрушение пуансона или матрицы.

Для тонких листов (менее 1,5 мм) расчёт даёт значения ниже 50 кН, но на практике требуется учитывать усилие на быстром ходу пресса (до 10% от номинального) и силу удержания заднего упора. Тип инструмента (пуансон с радиусом скругления) также влияет на качество гибки: радиус пуансона должен быть не меньше толщины листа для устранения концентрации напряжений.

Как пружинение влияет на конечный угол и способы компенсации

Пружинение — это упругое восстановление материала после снятия нагрузки, приводящее к увеличению угла гиба на 1–5° (для стали), до 10° (для алюминия) и до 20° (для нержавеющих аустенитных сталей). Величина пружинения зависит от отношения радиуса гиба к толщине (R/t): чем больше отношение, тем сильнее пружинение. Для компенсации применяют перенастройку угла на прессе: пуансон внедряется глубже в матрицу, чтобы после отскока угол совпал с чертежным.

Более точный метод — использование калибровочной гибки, когда в конце хода прикладывается дополнительное усилие для пластического деформирования зоны пружинения. Однако при этом увеличивается износ инструмента. Для тонких листов (<0,8 мм) для снижения пружинения применяют подгибку с прижимом по всей длине.

Сварка металлических конструкций: типы процессов и дефекты

Сварка соединяет отдельные металлические компоненты в единую конструкцию. Выбор метода сварки определяется материалом, толщиной, положением шва и требованиями к прочности. Основные дуговые процессы: MIG (Metal Inert Gas), TIG (Tungsten Inert Gas) и MMA (Manual Metal Arc).

MIG, TIG, MMA — когда какой метод применить

MIG-сварка (полуавтоматическая в среде инертного газа) используется для массового соединения углеродистых и нержавеющих сталей толщиной от 0,8 до 30 мм. Скорость варки достигает 50–70 см/мин при токе до 300 А. TIG-сварка (вольфрамовым электродом) даёт шов без брызг и дефектов, применяется для ответственных конструкций из алюминия, титана, нержавейки толщиной 0,5–10 мм. Ток варки обычно не превышает 250 А, что ограничивает производительность. MMA (ручная дуговая сварка покрытыми электродами) универсальна для монтажных работ, позволяет варить в любых пространственных положениях, но требует зачистки шва от шлака. Диаметр электрода выбирают равным половине толщины свариваемых деталей (например, для листа 6 мм — электрод 3 мм).

Пористость и трещины в сварном шве: причины и предотвращение

Пористость образуется из-за растворенных газов (водород, азот, кислород), которые не успевают выйти из расплава при кристаллизации. Основные причины: влага на поверхности металла или на электроде (для MMA), загрязнение маслом, недостаточная защита газом (для MIG/TIG) или слишком высокая скорость охлаждения. Для предотвращения пористости перед сваркой поверхность обезжиривают и очищают до металлического блеска, а при TIG-сварке обязательно используют газовую защиту с расходом аргона 6–10 л/мин.

Трещины в сварном шве делятся на горячие (возникают при охлаждении в интервале 600–300 °C) и холодные (через несколько часов после сварки). Горячие трещины характерны для сплавов с широким интервалом кристаллизации (например, некоторые алюминиевые сплавы). Для их предотвращения применяют предварительный подогрев детали до 150–200 °C. Холодные трещины связаны с водородным охрупчиванием высокопрочных сталей (σ_в > 800 МПа) — необходимо использовать электроды с низким содержанием водорода и проводить послесварочный отпуск.

Покраска металлических изделий: порошковая и жидкая

Покраска защищает металл от коррозии и придаёт изделию декоративный вид. Два основных типа покрытий — порошковое и жидкое (окраска краскопультами). Выбор зависит от условий эксплуатации, формы детали и требуемой стойкости.

Преимущества порошкового покрытия: равномерность и стойкость

Порошковое покрытие наносится электростатическим распылением сухих частиц полимерного порошка, которые затем полимеризуются при температуре 180–220 °C в течение 10–20 минут. Толщина слоя составляет 60–120 мкм, равномерность достигается за счёт самоограничения наращивания — заряженные частицы отталкиваются от уже покрытых участков. Порошковая краска устойчива к ударам (до 40 кг·см по тесту прямого удара), царапинам (твёрдость 2H–4H по карандашной шкале) и воздействию слабых кислот. Недостаток — невозможность окраски крупногабаритных деталей из-за ограниченного размера печи полимеризации (обычно до 2×2×2 м).

Особенности жидкой окраски и подготовка поверхности

Жидкая окраска (эмалями на растворителях или водными красками) применяется для изделий сложной конфигурации или больших размеров (мосты, корпуса). Перед окраской поверхность готовят: удаляют окалину, ржавчину и масло (абразивоструйная очистка до степени Sa 2½ по ISO 8501-1), наносят грунтовку (например, фосфатирующую или цинксодержащую) и затем финишный слой. Сушка осуществляется при комнатной или повышенной температуре (40–60 °C). Толщина жидкого покрытия — 40–80 мкм за один слой, но при необходимости наносят несколько слоёв. Стойкость жидкой краски к механическим воздействиям ниже, чем у порошковой, но ремонтопригодность выше — можно подкрасить локально без снятия всего покрытия.

Контроль точности и допусков при изготовлении по чертежам

Контроль соответствия готовой детали чертежу осуществляется на каждом этапе производства: после резки, гибки, сварки и покраски. Цель — убедиться, что фактические размеры не выходят за пределы установленных допусков, иначе нарушается сборка или функциональность изделия.

Влияние допусков на сборку и функционирование изделия

Допуски на размеры определяют возможность соединить детали без дополнительной подгонки. Например, для вала в отверстии с допуском H7/g6 зазор составляет от 0 до 0,025 мм; если вал изготовлен с отклонением +0,05 мм, он не войдёт в отверстие. Для сварных соединений допуски на угловые размеры влияют на общую геометрию рамы — отклонение в 1° на длине 1000 мм даёт смещение 17,4 мм. Также важно контролировать соосность отверстий, параллельность кромок и перпендикулярность сварных швов к плоскости.

Для ответственных изделий (крановые балки, автомобильные подвески) назначают допуск на деформации после сварки — не более 0,5 мм на 1 м. Превышение этого показателя может потребовать правки или механической обработки.

Методы проверки соответствия чертежу на каждом этапе

После резки проверяют внешний контур и чистоту реза: используют штангенциркуль, координатно-измерительные машины (КИМ) или оптические проекторы. Допуск на линейные размеры при лазерной резке — ±0,2 мм; при плазменной — ±1 мм. После гибки проверяют угол с помощью угломера и шаблонов; для ответственных гибов применяют координатные измерительные щупы, сканирующие профиль изгиба.

Сварные швы контролируют визуально и неразрушающими методами: капиллярная дефектоскопия (для трещин), ультразвуковая толщинометрия (для выявления непровара) и магнитопорошковый контроль для ферромагнитных сталей. После покраски толщину покрытия замеряют магнитными толщиномерами (для стали) или вихретоковыми (для алюминия). Допустимое отклонение толщины — не более 15% от номинальной.

На финальной стадии выполняется проверка сборочного узла: детали должны стыковаться без зазоров свыше указанных в спецификации. Результаты контроля заносятся в паспорт изделия, который подтверждает соответствие чертежу.
