Любой мужчина стремится к тому, чтобы электроснабжение в собственном доме или квартире было качественным, бесперебойным и надёжным. Поэтому при проведении электромонтажных работ во время строительства или ремонта необходимо правильно выполнять соединение электрических проводов.

Но в повседневной жизни всё равно приходится сталкиваться с проблемами, когда оборвался провод светильника, перестала работать розетка.

Конечно, если имеются элементарные знания электротехники и умение проведения электромонтажных работ, устранить все эти неисправности легко самостоятельно.

Соединение проводников, изготовленных из различных металлов, должно производиться с обязательным учётом всех свойств материала, из которого они изготовлены. В настоящее время для передачи электрической энергии используют медь, алюминий и сталь.

Каждый из этих металлов имеет различную плотность, электропроводность и сопротивление, которые учитываются при создании хорошего электрического контакта.

Необходимо также учитывать величину электрохимического потенциала, возникающего при воздействии тока на металл.

Ранее в домах использовались медные провода, которые по электротехническим показателям намного превосходили алюминиевые.

А в настоящее время применение проводников из меди ушло на второй план.

Алюминий, имея высокий уровень окисления, образует при соединении специфическую плёнку, которая обладает довольно большим электрическим сопротивлением. Это свойство проявляется особенно во влажной среде.

Такая же плёнка образуется и у меди, только её сопротивление намного меньше. Поэтому из-за этой разницы сопротивлений, прямое соединение этих металлов приводит к затруднению электропроводности.

А окислительные процессы приводят к искрению, нагреву и возгоранию проводов.

Способы безопасного контакта

Для создания надёжного контакта электрических проводов существует несколько способов как с применением специального оборудования, так и при использовании подручных средств.

Виды соединения проводов:

1. Скрутка (скручивание) — наиболее распространённый способ, применение которого желательно осуществлять для временного соединения.
2. Сварка — является самым надёжным способом, который обеспечивает отличный контакт проводников. Требует наличия сварочного оборудования и определённых навыков для проведения работ.
3. Пайка — имеет прекрасные показатели соединения, но требует соблюдения температурного режима (не выше 65℃).
4. Клеммные колодки — довольно простое и надёжное соединение.
5. Соединение проводов с помощью зажимов — при соблюдении условий эксплуатации позволяет получить отличный контакт. Устанавливается очень быстро.
6. Опрессовка гильзами — требуется наличие специальных клещей и знания технологии установки, но способ очень надёжный.
7. Болтовое соединение — применяется в сложных ситуациях, простое в выполнении и не требующее специальных приспособлений.

При выборе вида соединения необходимо учитывать: материал токопроводящей части; сечение провода; количество проводников; вид изоляции; условия эксплуатации. Чаще всего, подбор типа соединения осуществляется на месте проведения работ.

Удаление изоляции проводов

Эта технологическая операция является общей для всех способов соединения проводников. Прежде чем объединить провода в общий электрический узел, необходимо их зачистить от слоя изоляции.

Проще всего сделать эту работу при помощи монтерского ножа, но в этом случае существует возможность повреждения проводящей жилы. Чтобы избежать этого, нужно:

1. Положить провод на поверхность стола.
2. Указательным пальцем левой руки прижать его.
3. Удерживая нож в правой руке, надрезать изоляцию. При этом направить лезвие необходимо под углом к срезу, чтобы не повредить жилу. В противном случае возможен надлом проводника.
4. Пальцем левой руки прокрутить проводник на один оборот, чтобы надрезать изоляцию.
5. Снять срезанный кусочек изоляционной оболочки.

Опытные электромонтажники имеют в арсенале многофункциональный инструмент — стриппер, который предназначен для разделки кабелей и снятия изоляции. Это устройство не повреждает жилу при снятии изоляции с проводника любого сечения, так как имеет специальную калиброванную выемку под нужный диаметр провода.

Длина зачистки изоляции выбирается в соответствии со способом соединения проводников.

Метод скручивания

Самым простым и известным методом соединения электрических проводов является их скручивание (скрутка). Электрики со стажем часто называют его дедовским методом.

Ранее этот вид соединения применялся повсюду, но с увеличением нагрузки в электрической сети современной квартиры скручивание стало запрещено. Тем не менее такой метод соединения необходимо изучать в первую очередь, так как он является основным этапом при пайке и сварке проводов.

Главным преимуществом скрутки считается отсутствие любых материальных затрат, так как вам понадобятся только пассатижи и нож для снятия изоляции. И конечно же, плюсом скручивания является простота его исполнения. Любой человек, державший в руках пассатижи, без проблем сможет сделать эту работу.

Со временем скрутка ослабевает, что и является её основным недостатком. Связан этот процесс с тем, что в любых жилах существует остаточная упругая деформация.

Хорошо, если этот дефект обнаружится вовремя и можно переделать место стыковки, но может и произойти возгорание.

Но если по каким-то причинам у вас нет возможности применить более надёжные способы, то обязательно нужно ознакомиться с тем, как правильно соединить провода между собой методом скручивания. Для этого нужно сначала зачистить жилы от изоляции на 70—80 мм.

Затем, зажав оба проводника в месте, где заканчивается изоляция, пассатижами захватить кончики жил и вращать их по часовой стрелке.

Главным условием надёжного скручивания считается одновременное вращение проводников, а не попеременное наматывание их друг на друга.

Если диаметр проводов небольшой, то скрутку можно проделывать полностью руками. Левой рукой надо держать проводники по срезу изоляции, а правой — вращать за загиб (10—15 мм) жилы по ходу часовой стрелки. Для более плотного контакта в конце вращения можно воспользоваться пассатижами.

Следующим действием необходимо изолировать место стыковки проводов. Для этого применяется изоляционная лента.

Чтобы обеспечить надёжность и уберечь контакт от попадания влаги, наматывать ленту нужно в несколько слоёв, при этом на 2—3 см заступать на изоляцию провода.

Профессиональные электрики советуют не останавливаться на этапе скручивания проводов, а укрепить место стыковки пайкой или сваркой.

Как соединять провода пайкой

Вид соединения, при котором электрические провода соединяются с помощью расплавленного припоя, называется пайкой. Лучше всего этот метод применим к проводам с медными жилами, но использование специальных флюсов позволяет получать качественное сочленение и других металлов.

Преимущества применения пайки:

• по надёжности этот вид стыковки проводов уступает только сварке;
• позволяет выполнять соединение как одножильных, так и многожильных проводов, а также жил с разным сечением;
• не требуется обслуживание места контакта на весь период эксплуатации;
• низкая себестоимость работ (флюс и припой стоят недорого).

Недостатком пайки считают довольно высокую трудоёмкость. Спаиваемые поверхности должны быть предварительно зачищенными от окислов и залуженными перед проведением скручивания проводов.

https://www.youtube.com/watch?v=SmWukRgOebY

Электромонтажник должен иметь определённую квалификацию и уметь пользоваться паяльником, ведь в процессе работы необходимо строго соблюдать температурный режим. Слабо прогретое или перегретое место контакта теряет свою надёжность и прочность.

Технологический процесс выполнения пайки выглядит так:

1. Снимается изоляция с проводников на 40—50 мм.
2. Хорошо зачищаются участки оголённых жил наждачной бумагой.
3. Проводится лужение проводов. Для этого разогретый паяльник окунается в канифоль и несколько раз проводится жалом по зачищенным поверхностям.
4. Выполняется скручивание проводов.
5. Набранным на жало паяльника припоем, прогреваем скрутку. При этом расплавленное олово должно заполнить все промежутки между витками.
6. После остывания пайка протирается спиртом и изолируется.

Сварочное закрепление

Для создания максимально надёжного соединения проводников после скручивания их дополнительно закрепляют сваркой. Технология выполнения такого контакта очень похожа на пайку, только здесь используется сварочный аппарат вместо паяльника.

Как соединить сварочные кабеля между собой – 3 простых способа

14.01.2019 1242

Недостаточная длина провода, идущего в комплектации со сварочным аппаратом, во время работы произошел обрыв или повреждение шнура – причины, по которым может понадобиться соединение сварочных кабелей между собой. Качество выполняемых работ и безопасность человека будут зависеть от надежности контактных соединений проводников.

Недостаточная длина провода, идущего в комплектации со сварочным аппаратом, во время работы произошел обрыв или повреждение шнура – причины, по которым может понадобиться соединение сварочных кабелей между собой. Качество выполняемых работ и безопасность человека будут зависеть от надежности контактных соединений проводников.

Особенности сварочных кабелей и их соединения

Сварочный кабель используется в виде соединяющего звена между специальными электрическими держателями и источником тока. Он изготавливается из медной или алюминиевой проволоки, имеет большое сечение и изоляцию, обеспечивающую защиту от влаги и механических повреждений. Изделия данного типа характеризуются:

• высокой гибкостью,
• минимальным сопротивлением.

Перед тем как соединить сварочные кабеля между собой, необходимо очистить их от оксидной пленки.

Важно! Между собой можно соединять только провода, выполненные из однородных металлов – медь с медью, алюминий с алюминием.

В каких случаях нужно соединение

Инверторы для сварки комплектуются короткими проводами, что создает трудности при выполнении работ на высоте и в труднодоступных местах.

Соединение сварочных кабелей методами пайки, сварки или установки специальных разъемов расширяет возможности техники и исключает необходимость ее удерживания на плече.

При осуществлении поставленной задачи нужно учитывать, что максимальная протяженность не должна превышать 30-40 м.

Распространенные способы соединения

Перед тем как соединить сварочный кабель методом обжима, необходимо приобрести алюминиевые или медные гильзы. Подобрать изделия можно в каталоге. Здесь представлен широкий ассортимент соединителей, комплектующих и других электронных компонентов – кабелей, сборок, печатных плат, отличающихся высоким качеством и демократичной стоимостью.

Пайка – второй востребованный способ соединения медных кабелей. Он предполагает покрытие предварительно разогретых концов жил посредством расплавленного припоя. После затвердевания последнего достигается высокая прочность и хорошая электропроводность изделия. Подходит эта технология для проводников небольшого сечения.

Основные преимущества пайки – простота и экономичность. К подготовительным мероприятиям можно отнести:

• избавление от изоляции,
• скрутку,
• очистку,
• обработку флюсом.

После пайки необходимо смыть остатки, нанести лак, изоляцию в виде ленты или термоусадочной пленки.

Важно! Промежуточным этапом пайки является скрутка проводов. В качестве самостоятельного метода она запрещена нормативными документами ПУЭ.

Так как соединить 2 сварочных кабеля большого диаметра позволяет в монолитную конструкцию сварка, этот метод используется часто. Для соединения проводов применяется специальный аппарат ВКЗ-1, похожий на пистолет.

Преимущества метода – высокая прочность контакта, стойкость к механическим воздействиям, недостатки – необходимость в зачистке провода на 10 см, сложность выбора силы тока, невозможность разъединения элементов.

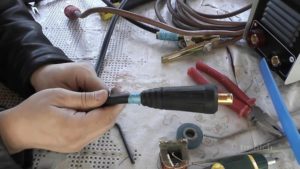

Соединение сварочного кабеля разъемами

Самым простым и эффективным методом соединения сварочных проводников признан способ с использованием разъемов. Чтобы выполнить его правильно, нужно грамотно подойти к выбору:

• марки сварочного кабеля,
• разъемов,
• наконечников,
• вилок и клемм.

Выбор кабельного соединителя зависит от сечения проводника. Последнее можно определить посредством микрометра или штангельциркуля. Разъем может иметь площадь в 10, 25, 35…120 мм2. Существует две конструкции приспособлений – штыревая («папа») и гнездовая («мама»).

Для их подключения к оборудованию нужны специальные гнезда, выполняющие роль ответной составляющей вилки.

При покупке наконечников нужно обращать внимание на типоразмер (должен соответствовать площади сечения провода) и материалы изготовления. Предпочтение стоит отдавать изделиям с хромовым напылением, препятствующим окислению.

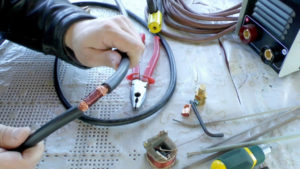

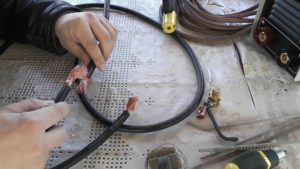

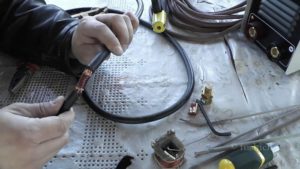

Соединение способом обжима является предельно простым. Оно заключается в очистке изделий от изоляции, объединении жил в пучки, надевании разъемов и их зажимании.

Установка наконечника: принципы процесса

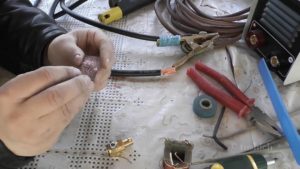

Так как правильно соединить сварочный кабель при помощи наконечников, эта процедура чаще всего выполняется для удлинения и создания удобной формы конца токопроводящей жилы, необходимой для присоединения к зажиму аппарата.

Для ее осуществления нужно зачистить и обработать провод пастой, поместить наконечник на конец кабеля и прижать его до упора. После этого следует опрессовать изделие клещами или матричным прессом.

Чтобы увеличить мобильность сварочного аппарата, можно удлинить провод, используя разные технологии соединения. Специалисты нашей компании «ВКС» рекомендуют применять разъемы, подобранные по сечению и составу жильного пучка, соблюдая последовательность и правила используемого способа.

Для покупки электротехнических комплектующих нужно перейти в каталог. При возникновении трудностей с выбором наш менеджер предоставит профессиональную консультацию.

Соединение сварочных кабелей при наращивании длины производится

страница » Статьи о сварке » Сварочный пост » Оснастка » Кабель » Длина и соединение сварочных кабелей

Длина сварочного кабеля может значительно разниться, так как протяженность провода зависит от технических характеристик оборудования. Часто исполнителям для выполнения работ не хватает длины шнура, который входит в комплект оснащения. Эта проблема является актуальной для начинающих и опытных мастеров.

Поэтому в статье мы рассмотрим, какая длина сварочных кабелей является оптимальной и безопасной в различных случаях и при использовании аппаратов разного типа. Важно знать, каким должен быть сварочный кабель, чтобы работы проходили в комфортных условиях.

Выбор сварочного кабеля по току и длине

При выборе проводника электрического тока следует учитывать несколько критериев: условия эксплуатации, технические характеристики сварочного аппарата и другие. Однако, важное значение оказывает максимальная величина тока, которую способен выдавать агрегат. Именно данный параметр позволяет определить, какая оптимальная длина сварочных кабелей.

Сделать это достаточно просто: исполнитель должен ознакомиться с возможностями оборудования и подобрать оптимальный вариант. Т.е максимальную величину напряжения, которую выдает аппарат, должен выдерживать и кабель. О том, какая длина сварочных кабелей является допустимой при конкретных величинах тока и сечения (мм2), продемонстрировано в таблице.

Какой максимальной длины не должен превышать

Не существует практически никаких стандартов относительно длины проводов. Некоторые производители размещают рекомендации, опытные исполнители дают советы. Однако, следует отметить, что для каждого типа сварочного оснащения существуют собственные нюансы.

Допустимая длина сварочного кабеля для аппаратов инверторного типа рассчитывается по формуле:

Lmax = Sk / k , гдеSk — максимальное сечение медного кабеля;Lmax — максимальная длина;

Полученное значение — это максимальная длина сварочного кабеля для инвертора, которая является общей для шнура с клеммой и электрододержателем.

Приведем пример, чтобы рассчитать, какая допустимая длина сварочного кабеля для инвертора Ресанта 190. Максимальная величина тока равна 190 А. Как было указано ранее, если сила тока не превышает 200 А, то при подсчете коэффициента силу тока необходимо разделить на 100. Таким образом получается, что коэффициент k = 190/100 = 1,9.

При работе с инвертором подобного типа применяется кабель, площадь сечения которого составляет 16 мм2. То есть Sk = 16. Следовательно, итоговый расчет выглядит следующим образом: Lmax = 16 / 1.9 = 8,4 метра.

Данные сведения помогут легко решить, какой кабель нужен для сварочного инвертора.

Вот еще в довесок мнение от уважаемого практика с Ютуба, дяди Гены.

Силовой для полуавтомата

Сварочные полуавтоматы являются профессиональным оснащением и применяются, в основном, в производственных и промышленных условиях.

Для подсоединения данного оборудования к сети применяются кабели с площадью сечения свыше 35 мм2. Расположенная ранеее таблица поможет определить, какой кабель нужен для сварочного аппарата полуавтоматического типа.

Что позволит исполнителю выбрать и приобрести проводник с оптимальными характеристиками.

Важно! Согласно техники пожарной безопасности общая длина сварочного кабеля не должна превышать 30-40 метров.

Использование более длинного провода приводит к ухудшению качества сварки, происходящее из-за падения напряжения в сварочной цепи. Кроме нецелесообразности применения слишком длинного шнура, это также может привести к поломке оборудования и причинению вреда здоровью исполнителю.

Длина шнуров между питающей сетью и мобильными агрегатами не должна быть больше 10 метров.

Соединение

Соединение сварочных кабелей может производиться горячей пайкой, сваркой, опрессовкой или с помощью соединительных муфт с последующей изоляцией мест соединения.

 Также существует еще один способ, который является самым простым — это соединение «скруткой». Соединение сварочных кабелей при наращивании длины производится всеми вышеперечисленными способами.

Наиболее надежным является сваривание.

На практике используются три метода сварки:

• контактный;
• газовый;
• термитный.

Первый метод подходит для соединения жил однопроволочных проводов из меди или алюминия; подразумевает использование клещей с двумя угольными электродами. В качестве источника энергии выступает трансформатор или инвертор. Может также применяться флюс. Сплавление концов жил осуществляется в результате нагрева электродов.

Газовая сварка используется для работы с однопроволочными жилами из алюминия, площадь сечения которых не превышает 20 мм2. Применение данного метода для сваривания медных жил недопустимо. В качестве горячего газа выступает ацелитен-кислородная и пропан-воздушная смесь.

Многопроволочные жилы следует сваривать в два этапа: соединение жил в единое целое, а затем сплавление между собой.

При термитной сварке используются специальные (термитные) патроны АТО, А и АТ.

Места соединений необходимо изолировать, например изоляционной лентой. Таким образом, соединение сварочных кабелей при наращивании длины будет носить надежный характер.

Другие способы соединения представлены в соответствующей статье.

Какой кабель нужен для подключения аппарата

Ранее мы уже рассматривали наиболее популярные марки одножильных кабелей: КГ И КОГ. Данные провода применяются для соединения оборудования различного типа (инвертор, трансформатор, выпрямитель) с электрододержателем и клеммами массы. Стоит также уделить внимание проводникам с несколькими жилами.

Они предназначены для присоединения аппарата к электрической сети в 220 или 380 В. Далее будут проанализированы наиболее распространенные провода подобного вида. Это необходимо знать, чтобы выбрать и провести кабель для сварочного аппарата.

NYM — электрический кабель, являющийся качественным проводником от немецкого производителя.

Может использоваться в промышленных и в бытовых условиях; применяется для наружной прокладки.

Маркировка:

• N — Normenleitung (немецкий стандарт кабелей);
• Y — изоляция из ПВХ;
• M — монтаж возможен в любых условиях.

Основные технические характеристики:

• номинальное напряжение составляет 660 В частотой 50 Гц;
• количество жил: 1-5;
• поперечное сечение медных жил — от 1,5 до 35 мм2;
• температура эксплуатации составляет от -50 до +50°С;
• минимальный радиус изгиба — 4 диаметра шнура.

Производители кабелей NYM: Helukabel, Lapp Kabel, TKD Kabel (все — Германия), DENIZLI CABLE LTD (Турция), Nexans (Франция), Севкабель, Камкабель, Псковкабель.

ВВГ — кабель, пользующийся особой популярностью при проведении работ в домашних условиях. Данная марка провода подойдет для того, чтобы провести питание до аппарата. Кроме этого, может применяться для промышленных и производственных работ, в помещениях и на улице.

Маркировка ВВГ:

• кабель медный, так как в аббревиатуре отсутствует буква А (алюминий);
• В — изоляция жил из ПВХ (поливинилхлорида);
• В — наружная оболочка из ПВХ;
• Г — голый.

Технические характеристики:

• номинальное напряжение 660 В частотой 50 ГЦ и 1000 В;
• количество жил: 1-5;
• температурный диапазон эксплуатации: от -50 до +50°С;
• минимальный изгиб многожильного шнура — 7,5 диаметров, одножильного — 10.

О том, какой кабель нужен для сварочного аппарата 220 В, можно узнать здесь.

Для более наглядного понимания того, какой кабель использовать для сварочного инвертора, приведем пример.

Если аппарат инверторного типа потребляет, например, 4,1 кВт, то исполнителю понадобится один двухжильный медный кабель ВВГ с сечением в 2,5 мм2.

Дополнительная информация также поможет определить, как выбрать сварочный кабель для оборудования любых типов.

Производители ВВГ: Кольчугинский завод, Севкабель, Энергокабель, Камкабель, Псковкабель, Подольсккабель, Москабель.

ВВГнг — является разновидностью кабеля ВВГ; буквы «нг» в маркировке обозначают, что кабель негорючий. Изолирующий слой содержит галогеновые химические элементы, основное предназначение которых — препятствие процессу горения.

Технические характеристики:

• номинальное напряжение 660 В частотой 50 Гц и 1000 В;
• количество жил: 1-5;
• температура эксплуатации: от -50 до +50°С;
• минимальный изгиб многожильного шнура — 7,5 диаметров, одножильного — 10.

Производители: Кольчугинский завод, Москабель, Подольсккабель, Севкабель, Энергокабель.

ВВГнг-LS — еще одна разновидность кабеля ВВГ, английские буквы «LS» (low smoke) информируют сварщика о том, что провод имеет пониженное газо- и дымовыделение.

Технические характеристики схожи в ВВГнг.

СИП — самонесущий изолированный провод, применяется для наружных работ (на улице). Существует несколько разновидностей этого проводника.

СИП-1 — четырехпроводной кабель из алюминия или его сплава, три жилы покрыты светостойким полиэтиленом, устойчивы к ультрафиолетовому излучению, четвертая жила со стальным сердечником, является несущей и нейтральной. СИП-1 предназначен для сетей в 380 В.

СИП-2 — четырехжильный кабель, в котором все жилы имеют изоляцию.

СИП-3 (на картинке) — провод с одной сталеалюминивеой жилой, оболочка которой состоит из светостабилизированного полиэтилена.

СИП-4 — четырехжильный провод, где все жилы имеют изоляцию, несущая жила отсутствует.

СИП-5 — количество жил 2 и более, несущая отсутствует, остальные покрыты сшитым полиэтиленом.

Технические характеристики:

• номинальное напряжение проводов СИП-1, 2, 4 и 5 до 1000 В,СИП-2 — до 350 В;
• диапазон температур эксплуатации: от -60 до +50°С;
• количество жил: 1-4;
• сечение жил: 16-240 мм2;
• минимальный радиус изгиба — 10 диаметров.

Производители: Камкабель, Москабель, Рыбинсккабель, Севкабель.

Данная статья поможет любому исполнителю определить, какой кабель для сварочного аппарата различного типа подойдет лучше.

Где купить электроды различных марок

Выбирайте производителей и продавцов сварочных электродов, перейдя по ссылке ниже на страницу нашего каталога фирм.

Выбрать компанию

Сваривание электропроводки

Монтаж электропроводки — соединение проводников в распределительных коробках, щитовых, электрических шкафах, подключение к зажимам машин и аппаратов различного назначения по электрическим принципиальным схемам.

Как соединить сварочный кабель между собой? — Металлы, оборудование, инструкции

страница » Статьи о сварке » Сварочный пост » Оснастка » Кабель » Соединение, подключение и удлинение сварочного кабеля

Достаточно часто у сварщиков возникает проблема соединения кабелей. Данный вопрос может возникнуть по нескольким причинам: провод, которым укомплектован сварочный аппарат, обладает недостаточной длиной, во время работ произошел обрыв или повреждение шнура. Таким образом, исполнителям важно знать, как правильно соединить сварочные кабели и удлинить их.

Как соединить между собой

Следует помнить, что от надежности контактных соединений проводников зависит безопасность исполнителя и качество выполняемых работ.

К соединениям предъявляются высокие технические требования. Но в первую очередь они должны обладать устойчивостью к ударам, разрывам и другим механическим воздействиям.

Поэтому очень важно знать, как как соединить два сварочных кабеля между собой.

Выделяют следующие, наиболее популярные способы соединения сварочных кабелей, каждый из которых обладает собственными достоинствами и недостатками.

Рассмотрим соединение сварочных кабелей более подробно.

На рынке представлено большое разнообразие данных аксессуаров, отличающих между собой техническими характеристиками. Соединение сварочных кабелей: «папа-мама» — является классификацией, основанной на различиях конструкции разъемов. О том, как правильно выбирать разъемные соединения сварочных кабелей, и на что следует обращать внимание Вы можете узнать здесь.

2. Соединение «скруткой» является первым и самым старым способом, характеризуется достаточно простым выполнением, качеством и надежностью.

Основные недостатки: данный метод запрещен группой нормативных документов ПУЭ («Правила устройства электроустановок»); является промежуточным этапом перед выполнением сварки или пайки.

Запрещенность метода ПУЭ не мешает самодельщикам его успешно применять, как показано в ролике ниже.

«Скрутка» может выполняться несколькими способами, которые представлены далее на картинках. Независимо от выбранного способа следует произвести удаление изоляции жил не менее, чем на 3-4 см. Затем участки жил необходимо обработать ацетоном или уайт-спиритом, зачистить наждачной бумагой и можно приступать к скручиванию.

Существуют также способы соединить сварочные кабели при наличии определенного набора оснащения и дополнительных аксессуаров.

3. Пайка — способ соединения кабелей посредством покрытия разогретых концов жил расплавленным припоем, который затвердевает и обеспечивает прочность и высокую электропроводность соединения. Данный способ применяется для небольших по сечению проводников.

Достоинства: не требует особых навыков и специализированного оборудования по сравнению со сваркой.

Однако, стоит выделить и недостатки: большое количество подготовительных операций, следовательно, высокая трудоемкость.

Перед пайкой проводники очищают от изоляции и оксидной пленки, затем они лудятся, скручиваются и дожимаются пассатижами. Во избежания окисления зачищенной поверхности на обработанные места следует нанести флюсы.

Пайка медных жил небольших размеров осуществляется с помощью трубок припоя, заполненных канифолью, или раствором канифоли и спирта. Эти растворы наносят на место соединения перед пайкой.

Затем можно начинать процесс пайки: место соединения разогревают паяльником или горелкой. Канифоль или флюс начинает кипеть, на жало паяльника берут немного припоя, вносят в зону пайки посредством прижатия жала к проводникам. Припой растекается и заполняет промежутки между проводами, тем самым обеспечивая соединение. Если используется горелка, то припой вносят в факел.

4. Опрессовка — процесс соединения проводов с помощью медных или алюминиевых гильз. Подбирать гильзу необходимо в зависимости от размера «скрутки» и от материала кабеля (медь или алюминий).

Провода необходимо очистить от до металлического блеска, объединить в пучки/скрутить, а затем надеть на них гильзу и зажать специальными клещами. При этом стенки гильзы вдавливаются в жилы проводника и образуется надежный электрический контакт.

Достоинства: высокая надежность; к исполнителю не предъявляются высокие требования относительно его квалификации; независимость от наличия электричества.

Недостатки: жесткое гильзование приводит к разрыву провода возле гильзы; необходимо иметь запас гильз различных типоразмеров; если соединение имеет размер больше, чем диаметр шнура, то кабель будет задевать окружающие предметы.

Знак «плюс» подключается к электрододержателю, «минус» — к массе — сварка выполняется на обратной полярности. В данном случае ток движется от электрода к свариваемому изделию, металл нагревается сильнее электрода.

Знак «минус» подключается к электроду, «плюс» — к массе, следовательно, полярность прямая. Ток идет от заготовки к электроду, создается более сильный нагрев электрода.

Какую полярность следует использовать зависит от нескольких факторов: тип металла; толщина заготовки; тип электрода.

Также следует обратить особое внимание на основные правила соединения сварочных кабелей с оборудованием инверторного типа. Данные нюансы станут гарантией для безопасного и комфортного проведения рабочего процесса.

Ознакомление с данной информацией поможет узнать, как подключить сварочные кабели к определенному типу оборудования.

Как зажать в держаке

Метод фиксации сварочного кабеля зависит от типа электрододержателя: самодельный или покупной (произведенный компаниями соответствующего профиля).

Типы самодельных держаков и способы их сборки, их основные достоинства и недостатки рассмотрены в статье «Держатель электродов для сварочного аппарата«. В данной статье также представлен метод правильного и надежного подсоединения кабеля к электрододержателю.

Также следует обратить внимание на рекомендации мастера, которые помогут самостоятельно изготовить профессиональный грамотный держатель. Для наглядности представлено видео сборки держака.

Чтобы понять, как подсоединить сварочные кабели к приобретенному держателю, рекомендуем ознакомиться с представленным далее видео. Исполнитель может наглядно ознакомиться с тем, что кабель вместе с металлической прокладкой (пластинкой) вставляется в соответствующее отверстие и надежно фиксируется ключом посредством затягивания винтов.

Как удлинить кабель на инверторе

Обычно инвертор укомплектован проводом длиной не более двух метров. С таким кабелем работать достаточно проблематично, неудобно. Поэтому у исполнителей часто возникает вопрос: как удлинить кабель на сварочном аппарате?

Ранее мы рассматривали, что соединение сварочных кабелей следует производить несколькими способами, каждый из которых применяется в зависимости от навыков исполнителя, от наличия или отсутствия специализированного оборудования и дополнительных принадлежностей.

Совет! В большинстве случаев владелец сварочника производит соединение сварочных кабелей для держателя и массы в один более длинный провод и применяет его для подключения к массе. А для электрододержателя сварщик покупает часть кабеля необходимой длины.

Важно знать, как нарастить сварочный кабель. Соединение сварочных кабелей при наращивании может выполняться следующими методами: сварка; пайка; опрессовка.

Стоит также отметить мнение некоторых профессионалов, которые выступают против удлинения проводников. Слишком длинные кабели могут отрицательно повлиять на работоспособность аппарата. Кроме этого, чем длиннее провод, тем больше потери тока, что может негативно сказаться на качестве сваривания.

Как подобрать сварочный кабель

Оборудование любого типа прослужит своему хозяину долго, если провод подобран правильно. При выборе проводника необходимо обращать внимание на следующие моменты:

• кабель должен соответствовать предъявляемым к нему техническим требованиям: стойкость к ударам, разрывам, изгибам, агрессивным химическим средам, перепадам температур, ультрафиолетовому излучению, плесневым образованиям;
• шнур должен выдерживать максимальную величину тока, которую выдает имеющийся у сварщика агрегат.

Как соединить сварочные кабеля между собой, подключить к инвертору, зажать в держаке, удлинить и т.п

Достаточно часто у сварщиков возникает проблема соединения кабелей. Данный вопрос может возникнуть по нескольким причинам: провод, которым укомплектован сварочный аппарат, обладает недостаточной длиной, во время работ произошел обрыв или повреждение шнура. Таким образом, исполнителям важно знать, как правильно соединить сварочные кабели и удлинить их.

Как подключить к инвертору

Вопрос о том, как правильно подключить кабели к сварочному инвертору, возникает при принятии решения о полярности при сварке постоянным током: прямая или обратная.

Знак “плюс” подключается к электрододержателю, “минус” – к массе – сварка выполняется на обратной полярности. В данном случае ток движется от электрода к свариваемому изделию, металл нагревается сильнее электрода.

Знак “минус” подключается к электроду, “плюс” – к массе, следовательно, полярность прямая. Ток идет от заготовки к электроду, создается более сильный нагрев электрода.

Какую полярность следует использовать зависит от нескольких факторов: тип металла; толщина заготовки; тип электрода.

Более подробная информация о том, как подключить кабели к сварочному инвертору в зависимости от выбранной полярности, представлена в соответствующей статье.

Также следует обратить особое внимание на основные правила соединения сварочных кабелей с оборудованием инверторного типа. Данные нюансы станут гарантией для безопасного и комфортного проведения рабочего процесса.

Ознакомление с данной информацией поможет узнать, как подключить сварочные кабели к определенному типу оборудования.
[ads-pc-3][ads-mob-3]

Как узнать сечение

Основные технические характеристики проводников: сечение, диаметр и другие важные свойства – указаны в каталогах или соответствующих описаниях. Однако, если у исполнителя нет возможности ознакомиться с этими данными, а на вопрос как определить сечение сварочного кабеля нужно ответить, то следует запомнить некоторые рекомендации.

Существует несколько способов для определения сечения проводника. Все они сводятся к тому, что для начала нужно вычислить диаметр жилы. Сделать это можно с помощью микрометра или штангенциркуля. Однако, наиболее простым способом, который не требует специальных принадлежностей, является применение следующего метода.

Исполнителю понадобится очистить токопроводящую жилу от изоляции.

Затем нужно намотать жилу на предмет цилиндрической формы (отвертка) и линейкой измерить общую длину витков, количество которых для точности подсчетов должно превышать 10. В заключении: общую длину в мм.

С полной информацией о сечениях кабелей различных марок исполнитель может ознакомиться в статьях, посвященных данной теме:

• “Сварочный кабель КГ”;
• “Сварочный кабель КОГ”.
