Как заварить чугун электросваркой

Сварка чугуна в домашних условиях с использованием электрода

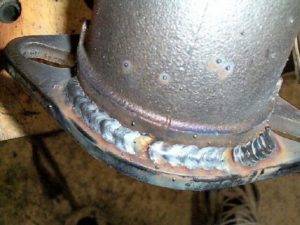

                                 Методы работы с чугуном имеют свои особенности. Они имеют ряд свойств, в отличных от стали. Сварка чугуна электродом может вызывать некоторые сложности у начинающего мастера или самоучки. Как варить чугун электросваркой – узнаете из этой статьи.

Особенности материала

Чугун является смесью железа с углеродом. Выделяют несколько видов чугуна с примесями:

• Серый (1,9% — 2,5% кремния, 3,2% — 3,5 % углерода, присутствуют еще марганец, фосфор и сера) – пластичный и вязкий, обрабатывается резкой, используется в художественном литье;
• белый (2,14% — 6,67% углерода) – хрупкий, но твердый, в дальнейшем переплавляется на сталь;
• ковкий (2,4% -3,0% углерода) – получают из белого чугуна с помощью нагрева;
• высокопрочный (3,2% — 3,8% углерода) – получают при помощи добавки магния, свойства этого материала близки к свойствам углеродистых сталей.

Сложность обработки чугуна заключается в следующем:

• на поверхности образовываются микротрещины и поры, что влияет на прочность сплава;
• появляются каленые образования;
• инструмент для резки металла стремительно затупляется;
• тонкий слой материала рассыпается под воздействием высокой температуры.

Для сварки используется серый чугун.

Подготовка к сварке

Первое действие – зачистить металл. Это делается болгаркой. Используется насадка, которая называется лепестковым кругом. Допускается использование и других насадок. Затем поверхность обезжиривается растворителем, например, ацетоном.

Если обрабатывается трещина, то она зачищается до ее окончания, делаются отверстия радиусом 5 мм.

Подготовка к работе имеет особенности:

1. использование шпилек (состоят из стали, диаметр составляет 40% и меньше от толщины чугуна);
2. разделка кромок (придается шаровидная форма);
3. использование особых электродов.

Кроме особенностей и нюансов, будет рассказано, как правильно варить чугун.

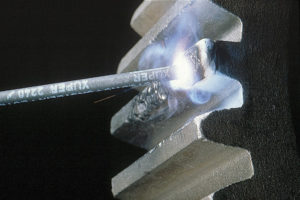

Технология сварки

Специалисты выделяют 3 технологии электросварки:

• холодная;
• полугорячая;
• горячая.

При наплавке шва мастер должен учитывать следующие моменты.

• Не стоит быстро охлаждать поверхность детали. При выполнении мастером стыковки совместно со сталью продлевается интервал охлаждения последней. Для этого посыпают поверхность детали углем или сухим песком. Быстрое уменьшение температуры чревато возникновением трещин.
• Жидкому состоянию чугуна свойственна текучесть. Это следует учитывать во время работы.
• При сварке TIG необходимо обеспечивать плотный шов. Сложным считается электросварка двух неоднородных металлов. При проведении действий стоит учитывать свойства всех задействованных материалов.

Профессиональные сварщики строго выполняют технологию сварки чугуна электродами. Они ознакомлены со всеми документами, в которых описан процесс и алгоритм работы с чугуном и другими металлами. Перед ними не стоит вопрос о том, как заварить чугун.

Для инвертора (источник тока) используются электроды. Их можно приобрести или создать самостоятельно.

Характерные свойства реконструкции чугунных деталей электросваркой состоят из следующих моментов:

• Подготовка поверхности – удаление недостатков. Это делается вручную или механически. Если повреждения находятся на расстоянии больше 20 мм друг от друга, их удаляют отдельно. При нахождении ближе их стоит удалить вместе.
• Важно правильно определить состав металла, от этого зависит спектр всех работ. Опытный сварщик выявляет, насколько материал устойчив к тепловому воздействию. Серый чугун поддается к обработке лучше, дополнительные меры предпринимаются при потемнении металла. Черный хуже всех поддается электросварке. Если материал промаслен, то вопрос «как сваривать чугун» отпадает. Это становится невозможным. Ковкий чугун разогревается перед произведением действий над ним, другие варианты не приведут к желаемому результату.
• Для поддержания качественной сцепки шва в некоторых случаях применяются стальные шпильки: в обрабатываемую поверхность вставляется их необходимое количество. Они помогают усилить сварной шов, снизить долю углерода в материале шва. Объем графита в электроде стоит контролировать самостоятельно.
• При проведении сварочных манипуляций необходимо, чтобы немного расплавленного материала находилось в сварной ванне. При осуществлении задачи его равномерно перемешивают.
• Для сварки могут пригодиться присадочные прутки из чугуна.
• При завершении деталь покрывается слоем песка или измельченного угля, чтобы предотвратить быстрое остывание. Качество проверяется визуально. На шве не должно остаться непровареных мест. Если выявлены неточности, прожоги и трещины, поверхность зачищается, действия выполняются повторно. При соединении чугуна с другими металлами накладывается двойной шов.

Допускается использование детали после охлаждения.

Электроды для сварки

При совершении действий над сплавами возникают вопросы: можно ли варить их, как сочетать различные металлы. Опытные мастера знают, как варить чугун так, чтобы деталь прослужила долго.

В процессе электросварки обычным электродом сгорает углерод сплаве, поэтому часто в электрод дополнительно добавляется графит. Широкое распространение получили материалы, которые содержат никель и медь. Использование такого рода материалов оправдано их свойствами.

• Никель растворяется в железе. Образовавшийся шов не закаляется, получается податливым для последующей обработки.
• Медь не растворяется в железе, а образует очень прочный шов. Мастера специально выбирают этот вид, чтобы добиться высокой прочности.

Современный рынок предлагает десяток различных электродов, которые имеют уникальные свойства. Они употребляются в подходящих ситуациях.

Распространенные марки электродов:

Последний вид помогает получить добротный шов. Он используется для холодной и горячей сварки.

Первый вариант хорошо зарекомендовал себя при использовании во время холодной сварки, а также для соединения швом чугуна и стали.

Электрод в своем составе может иметь такие вещества, как:

• ферросицилий;
• термит;
• мрамор;
• алюминий;
• жидкое стекло;
• титановый порошок.

Вместо электрода иногда применяется присадочная проволока. Она имеет графитовый стержень.

Методы сварки

Выделяют 3 варианта.

1. Горячий метод – считается основным и правильным способом. Его суть заключается в следующем: перед началом процесса электросварки заготовку нагревают до определенной температуры. Она варьируется от 600 до 650 градусов. Вне предприятий использовать метод проблематично, так как нужен специальный нагревающий прибор, знания нюансов, умение взаимодействовать с нагретым металлом.
2. Полугорячий метод похож на первый способ, температура вдвое меньше – 300-350 градусов.
3. Холодный метод не предусматривает нагрева заготовки. Он имеет особенности, которые стоит учитывать. Способ используется для сварки чугуна электродом в домашних условиях.

Для процесса электросварки используется источник тока, который называется инвертором.

Резка

Выделяют 2 вида резки чугуна – термический или механический. Рассмотрим несколько способов:

• резка с помощью болгарки является простым методом;
• при необходимости разрезать трубы используют труборезы;
• сабельная пила;
• резка при помощи электрода;
• газокислородная резка;
• плазменная резка.

Вариантов много, в домашних условиях чаще всего используется болгарка.

Меры безопасности

Важно заботиться о сохранности своего здоровья во время взаимодействия с металлами и электрическими приборами. Перечислим важные моменты:

• работа должна проводится в помещении, которое освещается и проветривается;
• аппарат для электросварки должен быть заземлен;
• нельзя резко охлаждать материал, поэтому нужно защищать его от попадания влаги;
• используйте личные средства защиты: перчатки, очки и специальная одежда.

Для улучшенного восприятия информации стоит посмотреть видео.

[Всего : 0    Средний: 0/5]

• Около сварных стыков трубопроводов, металлокаркасов, газового оборудования и т.д. нередко можно увидеть вытисненные буквы и цифры….
• Перед тем как сдать экзамены НАКС, начинающему сварщику стоит узнать, какие же виды аттестации существуют. От…
• Специалисты сварочного производства, имеющие небольшой стаж, рано или поздно могут столкнуться с необходимостью получить удостоверение НАКС….

Как сделать электроды по чугуну в домашних условиях

sh: 1: —format=html: not found
Как сделать электроды по чугуну в домашних условиях

Углерод, который находится в составе чугуна, усложняет его сварку. При неправильном подходе, в месте соединения могут появиться глубокие поры и трещины, да и вообще, свариваемую заготовку можно легко испортить.

По этой причине к сварке чугуна предъявляются особые требования, одно из которых, это использование подходящего типа электродов. Электроды по чугуну различаются по материалам изготовления. Они могут быть сделаны как из чугунных прутков, стальной проволоки, так и меди с её сплавами.

В данной статье сайта про ММА сварку mmasvarka.ru будет рассказано о том, какие виды электродов по чугуну существуют, и можно ли их сделать своими руками, так сказать, в домашних условиях.

Виды электродов для сварки чугуна

Для сварки чугунных изделий применяются особые виды электродов. Если за основу их изготовления была взята стальная проволока, то, электроды по чугуну маркируются следующим образом — СВ-08 А и СВ-08. Существуют и так называемые универсальные типы электродов для чугуна.

Какими электродами варить чугун?

ЦЧ-4 — электродами данной марки можно получить ровное и прочное сварочное соединение на чугуне и изделиях из него. Электроды ЦЧ-4 применимы для сварки практически под любой температурой.

ЭМЧС — для их изготовления служит низкоуглеродистая проволока, на которую в процессе изготовления электродов ЭМЧС наносится трёхслойная обмазка. Благодаря этому, во время горения электрода образуется газозащитный слой, который защищает сварочный шов от образования пузырьков воздуха и окисления.

Электроды Ficast NiFe K — особый вид электродов для сварки чугуна и стали вместе. Представляют собой железоникелевые стержни для высококачественной сварки чугуна со сталью.

Сварка чугуна в домашних условиях

МНЧ-1 — электроды данной серии изготавливаются из дорогостоящего сплава, в состав которого входит: медь, никель и монель-металл. Благодаря использованию этих электродов по чугуну, шов легко поддаётся дальнейшей обработке, на нем не образуется пор и трещин.

Как сделать электроды по чугуну своими руками

Стоимость электродов для сварки чугуна достаточно высокая, да и найти сегодня качественные расходные материалы для работы с чугуном и изделиями из него, достаточно сложно. Поэтому многие опытные сварщики прибегают к одной хитрости, они делают электроды по чугуну самостоятельно.

Как сделать электроды по чугуны своими руками из медной проволоки?

Для их изготовления потребуется медная проволока до 2 мм, и самые обычные электроды для сварки, например, те же УОНИ, АНО-4 или УОНИ 13/45.

Процесс переделки обычных электродов под сварку чугуна, очень прост. Чтобы сделать электроды по чугуну своими руками, необходимо будет накрутить медную проволоку на обычные электроды.

Таким образом, обычными электродами, можно будет варить чугун.

Не менее популярный способ изготовления электродов по чугуну и с использованием следующих компонентов:

• Жидкое стекло;
• Медные прутики, диаметром до 5 мм;
• Металлический порошок и измельчённая электродная обмазка.

Процесс изготовления самодельных электродов для сварки чугуна с использование данных компонентов, выглядит следующим образом:

• Медные прутики нарезаются необходимой длины, после чего тщательно зачищаются мелкой наждачной бумагой и обезжириваются;
• Берётся ранее подготовленная и тщательно истолчённая электродная обмазка, которая смешивается с мелкими металлическими опилками (пропорции: один к одному). После в полученную смесь добавляется примерно 30% жидкого стекла;

Чем варить чугун?

• Далее берутся нарезанные медные прутики и опускаются несколько раз в самодельную обмазку для электродов, пока их покрытие не станет толщиной, приблизительно в 2 мм;
• Затем электроды высушиваются;
• И обязательно перед сваркой чугуна, самодельные электроды прокаливаются в электрической духовке. Температура прокалки электродов по чугуну составляет примерно 200 градусов с плюсом.

Как видно, сделать электроды для сварки чугуна совсем несложно. Таким образом, получится не только сэкономить на расходных материалах для сварки, но и добиться лучшего качества выполнения работ.

Удачи Вам! Подписывайтесь на канал ММА сварка в Дзене, и оставайтесь в курсе последних новостей!

Еще статьи про сварку:

• Выбор режима сварки: сила тока, длина дуги, полярность
• Электроды ESAB ОК 46.00 – характеристики, плюсы и минусы
• Электросварка для начинающих: советы и рекомендации

Технология сварки чугуна электродами. Описание процесса

У домашнего мастера выполнение сварочных работ со сталью не вызывает трудностей. А вот как варить чугун электросваркой знает не каждый сварщик-самоучка.

Технология сварки чугуна электродами

Существует 2 способа сварки чугуна — горячая и холодная.

К горячей относится и полугорячая.

При горячем соединении деталь нагревают до температуры 600-700°С, выполняют сварку и медленно охлаждают чугунное изделие в печи. При полугорячем соединении поддерживают температуру 300-400°С.

Горячая и полугорячая сварка нуждается в дополнительном оборудовании. В бытовых условиях применяется холодное соединение.

Разделка кромок

Сварка чугуна электродом в домашних условиях нуждается в разделке фасок. Обезжиривать и зачищать детали не требуется.

Снятие фасок выполняется:

• напильником;
• наждаком;
• болгаркой.

Нюанс: острые кромки не допускаются. Остроту снимают подходящим инструментом.

Как правильно сварить чугунные детали на холодную

При соединении не перегревайте околошовную зону (не более 80°С). Делайте частые перерывы между проходами. Используйте многопроходную сварку.

1. сначала выполните наплавку по краям фасок;
2. затем постепенное заполнение шва;
3. после каждого прохода делайте проковку валика по горячему.

Валики выполняйте длиной 40 мм, вразброс для снижения нагрева детали.

Как заварить чугун электросваркой в домашних условиях. Что понадобится:

• источник тока (инвертор);
• электроды 3 мм;
• щетка для зачистки шва;
• молоток для проковки и удаления шлака;
• шарошка или фреза для разделки фасок;
• щиток и перчатки.

Сам процесс:

1. сначала разделка кромок и притупление острых углов;
2. затем наплавка по краям фасок;
3. далее постепенное заполнение шва.

Делайте проковку каждого валика по горячему. Не спешите, давайте время для остывания детали (нагрев околошовной зоны не более 80°С).

После заполнения сварочного шва, переверните деталь и разделайте кромки с обратной стороны. Выполните сварку, как описано выше. Соблюдая температурный режим и делая проковку каждого валика. По окончанию процесса, по желанию отшлифуйте наплавленную поверхность.

:

Холодной сваркой ремонтируют батареи, тиски, блок цилиндров двигателя и другие конструкции из серого чугуна.

Марки электродов для сварки чугуна

В этой статье, вы можете познакомится с заводскими электродами и самодельными для соединения разных видов чугуна.

Таблица ниже, поможет выставить ток на аппарате для разных диаметров марок электродов:

• ЦЧ-4;
• ОЗЧ-2;
• ОЗЖН-1;
• МНЧ-2.

Значение тока указаны для нижнего положения электрода. Для вертикального положения ток уменьшают на 15-20 А, кроме ЦЧ-2.

В целях экономии, домашние умельцы приноровились выполнять сварку чугуна обычным электродом с медной проволокой. ниже:

Также, медная проволока поможет в сварке чугуна со сталью.

Некоторые умельцы спрашивают, как варить чугун полуавтоматом? На форумах по металлообработке опытные сварщики советуют применять проволоку ПАНЧ 11. Соединение выполняется стежками по 2-5 см с проковкой, без газовой защиты на прямой полярности. Ток 90-110 Ампер в зависимости от толщины металла.

Чем резать чугун

Виды резки делятся на термические и механические. Перечень инструментов и способов:

1. Болгарка — простой и доступный способ. Минус: рез происходит по прямой.
2. Труборезы хорошо себя зарекомендовали при работе с трубами.
3. Сабельная пила.
4. Электродом.
5. Газокислородная резка — неплохой вариант. Кислородно флюсовая улучшит качество резки чугуна.
6. Мобильные установки Терморезак 2М (вес до 5 кг).
7. Кислородно-копьевая резка и плазменная.

Как видите, есть из чего выбрать! В бытовых условиях широко применяется болгарка.

(3 3,33 из 5)
Загрузка…

Сварка чугуна электродом в домашних условиях

Когда лопается автомобильный коллектор или появляются трещины в чугунных трубах, приходится вспоминать о сварочных работах. Однако сварить чугунные детали намного сложнее, чем обычные низкоуглеродистые стали.

Основными дефектами такой сварки становятся поры, образующиеся на поверхности сварочного шва. После сварки часто можно услышать, как изделие начинает слегка потрескивать. Это говорит о том, что в районе сварочного шва началось образование микротрещин.

• Варим чугун не выходя из дома
• Способы сварки
• Выбор электродов
• Технологический процесс сварочных работ
• Заключение

На производстве, прежде чем начать варить чугун, в состав которого входит очень много углерода, проводят предварительные работы. Сначала заготовку нагревают индукционными токами. Затем ее оставляют остывать естественным путем.

Чугунные изделия часто встречаются в быту. Как варить чугун электросваркой, как заварить трещину у себя дома? На помощь приходит обыкновенный инвертор. Чтобы соединение получилось прочным и качественным, необходимо подготовить изделие к сварке и установить ее правильные режимы.

Варим чугун не выходя из дома

Как уже было сказано, варить чугун можно инвертором, который способен нормально работать на постоянном токе. Для сварки возможно также использовать сварочный трансформатор.

Его оборудуют дополнительным преобразователем, способным удерживать постоянный ток. В результате основной металл хорошо проплавляется, получается качественное соединение.

Когда горит дуга и проводится сварка, практически отсутствуют брызги.

Способы сварки

Существует несколько способов сварки чугунных изделий в бытовых условиях. Когда необходимо в своем гараже заварить трещину коллектора или удалить раковину, возникшую на детали, можно использовать холодный вариант.

Речь идет о сварочных работах, которые выполняются на холодную, то есть чугун сваривают без предварительного нагрева. Область заготовки, пришедшей в негодность, тщательно очищают. Удаляются все окислы, скопившуюся грязь.

Когда ширина трещины меньше 1 мм, ее предварительно расширяют с помощью болгарки, на которой установлен тонкий диск. Расплавленный металл зальет трещину на полную глубину, произойдет усиление сварочного шва.

Такая холодная сварка в основном используется для соединений деталей, которые не подвергаются серьезным нагрузкам.

Свариваемые чугунные детали можно нагреть в горне, в котором жар создается твердым топливом. Заготовки из чугуна выдерживают в горне примерно 20 минут.

Затем их извлекают специальными щипцами и выполняют сварочные работы.

Нагреть детали можно и другим способом. Для этого пригодится:

• Паяльная лампа;
• Пропановая горелка.

Такой предварительный подогрев заготовки помогает сделать более гладким перепад температур, возникающим между свариваемым материалом и расплавленными присадками. В результате появление трещин становится минимальным.

Практически не образуется цементит, который становится препятствием для шлифования шва.

Такая методика применяется для создания высококачественного соединения, которое способно работать при больших нагрузках.

Чтобы получить максимальный эффект от предварительного подогрева заготовки, требуется, чтобы детали после сварки медленно остывали. Обычно такие чугунные детали засыпают у себя дома обычным песком и ждут полного остывания.

Выбор электродов

Чтобы варить чугунные детали инвертором, необходимо иметь специальные электроды. Они изготовлены из особой проволоки, не позволяющей выделяться большому количеству углерода. Электрод из такой проволоки предотвращает появление пор. Самыми популярными марками электродов стали:

• ЦЧ-4;
• МНЧ-2;
• ОЗЧ-2;
• ОЗЖН-1.

Сварочный электрод для чугуна несколько отличается от обычных марок. Чтобы не происходило высвобождение углерода, в них специально добавлена медь, совместно с никелем. Эти примеси обладают растяжимыми свойствами. В результате получается очень прочный шов, который может противостоять большим нагрузкам.

Когда под рукой нет специальных электродов для сварки чугуна, а выполнить ремонтные работы необходимо очень срочно, электрод можно сделать своими руками.

Берутся обычные электроды, например, Э-46, на которые просто туго наматывается проволока из меди. Должен получиться один плотный слой. Намотку нужно начинать с конца электрода, предназначенного для горения. Сечение медной проволоки должно находиться в диапазоне 0,5 — 1,0 мм.

Технологический процесс сварочных работ

Чтобы у себя в гараже получить качественное сварное соединение чугунных деталей, необходимо соблюдать все требования которые предъявляет технология сварки чугуна.

Если толщина деталей очень большая, технология требует предварительно провести разделку кромок, выдержав угол 45 градусов. Такая операция легко выполняется обычной болгаркой.

Когда необходимо заварить трещину, ее углубляют тонким диском. Засверливаются концы поврежденного участка.

Перед началом сварочных работ, заготовку необходимо хорошо почистить. Удалить весь мусор и скопившуюся грязь. Затем деталь нужно разогреть любым подходящим способом. После достижения соответствующей температуры, проводится сварка деталей. Тяжелые детали фиксируются прихватками, удерживающими всю конструкцию.

Когда делается первый шов, движение электрода, согласно технологии должно быть быстрым и плавным. Не допускаются его поперечные колебания. При длине соединения больше 100 мм, лучше наложить шов в два-три захода, начиная с противоположной стороны. В результате получится равномерный прогрев детали, не произойдет перекалка отдельных частей заготовки.

Когда приходится сваривать толстый чугун, накладываются многопроходные швы. Когда сделан первый слой, электрод может совершать колебательные движения. Таким образом, происходит более надежная связка металла и расширение размеров шва.

Шлак должен отделяться постоянно. Его сбивают после нанесения каждого слоя. В результате исключается появление непроваров, происходит перекрытие пор, которые могут образовываться в нижнем слое. Когда сварочные работы закончены, детали засыпаются песком. Остается только подождать их полного остывания.

Заключение

Варить чугун инвертором, вырабатывающим постоянный ток, можно и у себя в гараже. Нужно только приобрести специальные электроды, сделать грамотную настройку всех параметров.

Сварка должна проводиться осторожно, не допуская перегрева отдельных участков. Так как чугун очень текучий материал, для его сварки необходим определенный опыт. Поэтому прежде чем начинать такую работу, нужно немного потренироваться на других чугунных деталях.

Как варить чугун инвертором — Ковка, сварка, кузнечное дело

Чугун – сплав железа и углерода, который очень плохо варится по причине содержания там второго компонента в объёме от 2% до 6% (сталь имеет тот же химический состав, но углерода в ней до 2% и она прекрасно варится). Учёные и инженеры разработали технологические процессы, которые позволяют производить сварку чугуна при помощи сварочного инверторного аппарата .

Ответ на вопрос «как варить чугун инвертором» начнём с рассмотрения ситуаций, в которых возникает необходимость сварки чугунных деталей. И разберёмся: в чём заключается сложность сварки этого сплава.

Необходимость сварки чугуна и в чём её сложность

Ситуации, в которых необходима сварка чугуна, представлены в таблице.

В каких случаях требуется сварка чугуна.

Процесс сварки чугунных деталей осложняется тем, что сваренное соединение (шов) может получиться низкого качества. Вызвано это двумя причинами:

• в районе шва происходит насыщенная закалка металла, который и без того имеет низкую пластичность. В результате этого повышается его хрупкость, приводящая к образованию трещин в процессе усадки сварочного шва;
• на сварочном процессе отрицательно сказывается соединение кислорода и углерода с последующим образованием окиси углерода. Это приводит к тому, что шов становится очень пористым.

Использование инвертора для сварки чугуна помогает решить очень многие проблемы. Сначала давайте разберёмся, какие электроды следует использовать.

Какими электродами можно варить чугун

Особенности сварки деталей из чугуна сварочным инвертором требуют применения преимущественно электродов на базе следующих металлов:

Как осуществляется сварка чугуна этими электродами показано на рисунке.

Порядок заполнения разделки трещин.

Для сварки чугуна инвертором применяются специальные электроды и очень важно их правильно выбрать. Давайте в этом разберёмся.

Электроды марки ЦЧ-4 применяются для:

• горячей и холодной сварки чугуна;
• заделки дефектов;
• ремонтной наплавки.

Эти же электроды используются для сварки стали с чугуном. Они позволяют наплавлять 1…2 слоя на изношенные детали из чугуна, подготавливая их под дальнейшую наплавку другими сварочными электродами.

Технические требования при выполнении сварки инвертором при помощи электродов ЦЧ-4 (далее – требования):

• сварка выполняется в нижнем положении шва;
• процесс осуществляется на обратном токе.

Электроды марки ОЗЧ-2 применяются для:

• холодной сварки ковкого и серого чугуна;
• устранения дефектов литья и наплавки.

Требования:

• сварка выполняется в вертикальном и нижнем положениях шва;
• процесс осуществляется на обратном токе.

Электроды марки ОЗЧ-6 применяются для:

• холодной сварки ковкого и серого чугуна;
• проведения ремонтных работ тонкостенных изделий.

Требования:

• сварка выполняется в вертикальном и нижнем положениях шва;
• процесс осуществляется на обратном токе.

Электроды марки МНЧ-2 используются для;

• холодной сварки чугуна;
• заваривания дефектов литья;
• наплавки на детали из ковкого, серого и высокой прочности чугуна. Наплавленный металл имеет высокую плотность. Поэтому, обычно такие электроды применяются при ремонте ответственных объектов, требующих высокого качества сварного шва.

Требования:

• сварка выполняется в вертикальном, нижнем и ограниченно потолочном положениях шва;
• процесс осуществляется на обратном токе.

Параметры сварки чугуна электродами без подогрева.

Электроды марок ОЗЖН-1 и ОЗЖН-2 используются для сварки высокопрочного и серого чугуна с выполнением многослойной заварки крупных дефектов и наплавлением больших объемов металла. Они обычно используются совместно с электродами марок МНЧ и ОЗЧ: при помощи последних выполняются первый и последний слои шва, а промежуточные – при помощи электродов ОЗЖН.

Требования:

• сварка выполняется в вертикальном и нижнем положениях шва;
• процесс осуществляется на обратном токе.

Электроды марки ОЗЧ-4 используются для сварки высокопрочного и серого чугунов. Они дают возможность наплавлять и сваривать последние слои поверхности, обеспечивая при этом износостойкость и высокое качество наплавленного слоя, делая его высокотехнологичным и ударопрочным.

Требования:

• сварка выполняется в вертикальном и нижнем положениях шва;
• процесс осуществляется на обратном токе.

В настоящее время существуют другие модели и разрабатываются новые типы сварочных электродов, которые применяются при сварке чугуна. Качество сварного шва во многом зависит от правильно выбранных инвертора и сварочных электродов.

Подготовка чугунных заготовок к сварке

Вне зависимости от марки используемого сварочного оборудования (инвертора и электродов) и выбранной технологии сварки, подлежащие сварке заготовки должны пройти подготовку. Заключается она в устранении дефектных участков и обработке определённым образом свариваемых кромок.

Варианты разделки кромок.

Дефектные участки заготовки следует разделывать до незапятнанного металла. Кромки следует удалить таким образом, что бы обеспечить максимально комфортные рабочие условия. При обработке используется следующий инструмент:

• переносной наждачный круг;
• шаберы;
• сверла;
• шарошки и т. д.

Можно использовать слесарное зубило и им стесать кромки. Что бы предотвратить отколы при использовании этого инструмента, следует срубать металл тонкими слоями.

При подготовке и разделке дефектных мест следует выполнять следующие требования:

• операция производится исключительно по трещине;
• что бы предотвратить увеличение размеров несквозных трещин при обработке, на расстоянии 10 им от их концов просверливаются отверстия. Их диаметр должен на 1…2 мм превышать ширину трещины;
• разделка сквозных трещин выполняется с одной либо с двух сторон (в зависимости от марки и толщины чугуна);
• заделка пробоины производится следующим образом:
  • сглаживаются края;
  • срубаются при помощи зубила остроугольные выступы;
  • пробоину рекомендуется ремонтировать в следующей последовательности. Наждачным кругом производится зачистка поверхности на расстояние до 30 мм от краев пробоины. Из листовой низкоуглеродистой стали вырезается заплатка. Её размеры должны быть таковы, что бы она перекрывала пробоину примерно на 15…20 мм. С целью снижения напряжений, возникающих в металле в процессе сварки, края заплатки отбортовывают на 30°. Заплатка размещается отбортованной частью к чугуну и приваривается внахлест;
• заделка близко расположенных друг к другу трещин осуществляется заплаткой. Технология аналогична указанной выше по ремонту пробоин.

Способы сварки чугуна

Варить чугун можно разными способами. При выборе метода, чтобы получить положительный результат, важно знать особенности его сварки. Основным критерием при выборе способа сварки является качество получаемого сварного шва.

Существуют два вида сварки чугуна:

Горячий вид сварки применяют на предприятиях, которые имеют возможность нагреть свариваемые изделия из чугуна до необходимой температуры. Этот вид сварки позволяет получать сварные швы высокого качества. Но, далеко не везде есть возможность осуществить такой нагрев, и применяется метод холодной сварки.

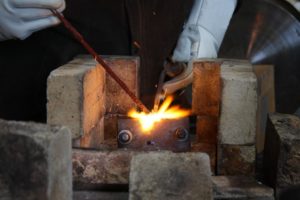

Горячая сварка чугуна инвертором

Достоинством горячей сварки является отсутствие риска образования трещин. В процессе сварки следует добиваться равномерного прогрева свариваемых деталей. Наличие большой разницы температур между основным металлом и швом чаще всего приводит к образованию трещин и появлению прочих дефектов.

Приступая к нагреву деталей, их следует надежно закрепить в жестком каркасе (кондукторе). Такая форма заневоливания позволит избавиться от напряжений, которые во время работы могут привести к образованию трещин.

Жёсткий каркас можно не использовать в случае применения местного нагрева деталей. Нагрев заготовок, как правило, производят в индукционных нагревательных печах.

При необходимости можно использовать следующее оборудование:

• горны;
• паяльные лампы;
• пламенные горелки и т. п.

При необходимости произвести сварку сквозных трещин или устранения дефектов, проявившихся на краях изделия, традиционно применяются графитовые формы. Такая технологическая оснастка позволяют предотвратить вытекание жидкого металла.

Сварка в графитовых формах кронштейна и шестерни.

Формы изготавливаются из графитовых пластинок. Для монтажа отдельных частей в функциональную конструкцию применяется формовочная смесь, состоящая из кварцевого песка и жидкого стекла. Для минимизации риска появления трещин, формы следует подогревать и, в дальнейшем, обеспечивать равномерное охлаждение

Холодная сварка чугуна инвертором

Если потребность в сварке чугуна возникает нечасто, и у вас нет специального нагревательного оборудования, то следует применять технологию холодной сварки. Она осуществляется сварочным инвертором и специальными электродами:

• ОЗЧ-2. Представляет собой медный стержень, покрытый особым составом;
• МНЧ-2. Стержнем является сплав, в состав которого входят:
  • медь;
  • железо;
  • марганец;
  • никель.

Технологичный и качественный сварной шов позволяют получить электроды МНЧ-2. Но у них высокая стоимость, да и найти их, зачастую, не так просто. Значительно дешевле электроды ОЗЧ-2, но качество шва будет несколько хуже.

Для холодной сварки чугуна часто, при использовании инвертора, применяются самодельные электроды.

Изготавливаются они следующим образом: на электрод для сварки стали навивается медная или латунная проволока. Диаметр проволоки Ø 1,5…2 мм.

Длина проволоки определяется по её массе: у проволоки она должна быть в 4…5 раз больше, чем у стержня. Этот метод проиллюстрирован видеороликом в конце статьи.

Режим холодной сварки чугуна инвертором

Сварка должна производиться в следующем режиме:

• короткая дуга;
• обратный сварочный ток;
• сварку производить с перерывами на остывание металла до температуры Т = +50°С;
• осуществлять сварку небольшими участками длиной 30…50 мм и сразу проковывать.

Где окажут услугу

• Сайт: http://svarka-luxe.ru/;
• Адрес: Москва, 4-я Гражданская ул., дом № 33/1, стр. № 7;
• Телефоны: +7-(495)-201-53-24, +7-(499)-180-99-03;
• Почта: http://svarka-luxe.ru.

Компания выполняет сварку изделий из чугуна (в том числе и в день обращения).

В заключение, предлагаем посмотреть видеоролик «Сварка чугуна электродом для стали».

Разделы: Сварочные работы — как варить

Технология и особенности сварки чугуна: выбор оборудования

Чугун — сплав железа с углеродом, отличается от сталей содержанием последнего (более 2,14%), а также особенностями кристаллической структуры.

Первоначально, являлся побочным продуктом получения стали, точнее — отходами. Его даже называли «свинским железом».

Со временем, благодаря температуре плавления на 300ºС меньшей чем железа, материал начали использовать для литья. И сегодня чугун важная составляющая современной промышленности. Его используют станкостроители, автомобильная промышленность. Применяют в строительстве, бытовых изделиях.

Виды чугуна и особенности сварки изделий

Чтобы разобраться, как сварить чугун, решить возникающие при этом сложности, нужно знать, что он собой представляет, чем отличается от стали.

Существует два основных вида этого металла:

Первый отличается хрупкостью, которую придают ему включения цементита — карбида железа (Fe3C). Он же дал чугунам этого типа название, окрашивая излом металла белым или светло-серым цветом.

Используют их для переделки на сталь (передельный), получения ковкого чугуна.

Серый получил название от излома темно-серого цвета, с блесками, который придает графит. Возможность получать материал разной степени прочности и пластичности, высокие литьевые качества, сделала его основным сырьем промышленных изделий.

Одновременно, текучесть усложняет сварку чугунных деталей. Металл стремиться вылиться, не образуя шва. Помимо этого, температура дуги приводит к появлению тугоплавких окислов. Графит на стыке выгорает, образуя поры.

На этом проблемы того, как сварить чугун электросваркой не заканчиваются.

При снижении температуры от 750ºС, графит соединяется с железом, образуя цементит. При этом шов из серого становится белым и хрупким.

Методы

Несмотря на сложность процесса, сварка чугунных изделий возможна и распространена. При этом, чаще всего выполняется сварка чугуна с чугуном. К примеру, при монтаже канализационных труб.

Различают две основных технологии:

Отличается предварительным нагревом деталей нагревают. Это делают индукционными и газовыми печами. Для небольших изделий используют горны, газовую горелку, паяльную лампу.

После того, как детали удалось приварить, охлаждают изделие не сразу, выдерживая материал иногда до трех – шести суток.

Сваривание предварительно раскаленного металла позволяет избежать локальных напряжений, перекаливания шва. Процесс технологически сложен, занимает много времени, требует дополнительного оборудования.

Это метод дает менее прочный шов, но быстрее и проще. Используют для холодного метода как газовую, так электросварку. Разумеется, понятие «холодная» достаточно условно. Температуры создаваемые при этом методе ничуть не меньше.

Используют его для соединения не ответственных деталей, ремонта небольших повреждений.

Подготовка деталей

Прежде чем перейти к сварке, детали необходимом зачистить до блеска. Выполняют это ручными или механическими щетками со стальным ворсом.

Края трещины, либо соединяемых деталей разделывают, снимая фаску под углом 40-45 градусов, на глубину 0,5-0,7 от их толщины. Трещины прорезают на всю глубину, для полного провара.

Соединяемые края не должны быть острыми. Каверны и раковины рассверливают на всю глубину повреждения.

Чтобы предотвратить дальнейшее распространение трещины, ликвидировать места возникновения напряжений поступают следующим образом.

От места, где разлом заканчивается, отступают 6-7 мм, по направлению его развития и сверлят сквозное отверстие. Сверло используют диаметром порядка 4 мм.

Процесс

После того, как все для сварки чугуна готово, приступают к самой сварке. Работы как по горячей, так холодной технологии производят:

Зона шва, или сплавления деталей наиболее «капризная» часть соединения. Распространенный дефект при этом отслаивание наплавленного материала. Избежать его помогает методика сварки по шпилькам.

Их завинчивают в отверстия с нарезанной метрической резьбой. Количество зависит от размера деталей. Правильный диаметр принимается по специальным таблицам.

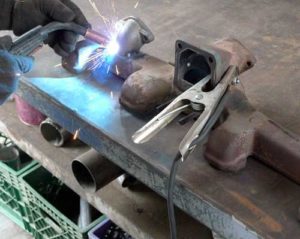

Сварка ведется инверторными аппаратами, в том числе полуавтоматическими. Последние, за счет охлаждающего эффекта углекислоты дают качественное соединение

Подобным способом удается справиться даже со столь сложной задачей, как заварка чугунного блока двигателя электросваркой.

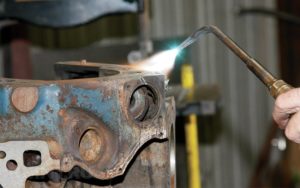

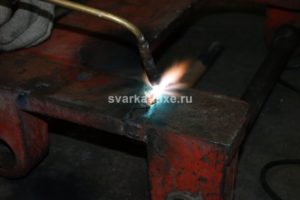

Газовая

Нагрев газовой горелкой выполняют медленно для того, чтобы при доведении стыка до жидкого состояния графит успел растворится в жидкой ванне. Его выгорание и выдувание приведет к отбеливанию, а значит повышения хрупкости стыка.

Горелку держат на большем расстоянии, чем при сварке сталей, чтобы получить равномерный прогрев по возможности большей поверхности.

Для поглощения выделяющейся окиси углерода (угарный газ) используют специальные флюсы. Самый простой — плавленая бура (гидрат тетрабората натрия).

Для присадки используют сварочные прутки из чугуна. По мере расплавления их вводят в свариваемую зону, распределяя колебательными или спиральными движениями.

При работе с легированными чугунами, в состав присадок вводят аналогичные добавки (из простых — нержавейка).

Холодная

Поскольку при холодной сварке неизбежно отбеливание металла в месте стыка, качественное соединение, аналогичное горячему способу, получить нельзя. Тем не менее, ряд методов дает прочность достаточную для большинства случаев.

Чтобы решить задачу как заварить чугун обычным электродом в домашних условиях, воспользуйтесь простым способом. Намотайте на его стержень  медную проволоку, толщиной не менее миллиметра, виток к витку. После чего варите на минимально возможном токе.

Прочность подобного стыка невысока, поэтому на производстве используют специальные электроды.

Они представляют собой стержень, имеющий покрытие из двух или трех слоев. Первый состоит из легирующих добавок, графита, различных присадок. Второй и третий содержат флюсы, обеспечивающие защитное газообразование, а также шлаковое покрытие.

При соединения полуавтоматами используют проволоку, создающую шов с высоким содержанием серого чугуна. Защитная среда образуется подачей углекислоты.

Горячая и полугорячая

Способ включает в себя три стадии:

1. Нагрев свариваемых деталей и заготовок до температуры 600÷650ºС.
2. Сварку с использованием специальных электродов.
3. Постепенное охлаждение готового изделия.

Там, где горячая сварка является частью промышленной технологии (к примеру, изготовление сварных картеров двигателей), нагрев выполняют в специальных тоннельных печах.

Чтобы заготовки не остывали, их укрывают специальными асбестовыми полотнами.

Работу ведут на большом токе, не прерываясь. При работе с крупногабаритными изделиями сварщики сменяют друг друга.

Одним из вариантов является сварка угольным электродом, в том числе автоматическая. Присадка вводится порошковой проволокой, куда включены все необходимые легирующие добавки и флюсы.

Методом горячей сварки удается получить соединения по прочности равноценные цельному металлу.

Полугорячий вид соединения считают промежуточным между горячей и холодной. Детали нагревают, но до температуры всего 300÷350ºС. При этом, уменьшаются напряжения металла,

Многослойная

Сварку чугуна можно вести электродами для обычных углеродистых сталей, укладывая металл в несколько слоев. Первый благодаря быстрому охлаждению окажется наиболее хрупким и твердым.

Во втором, количество основного металла еще более снизится. При этом закалка его будет по-прежнему давать высокий риск трещинообразования.

При этом прочность шва невелика и рекомендовать подобный метод можно для соединений носящих скорее декоративных характер.

Электроды и проволока

Метало-порошковая проволока представляет собой слой флюса, «обернутого» в металл. Различные ее типы применяют как для горячего, так и для холодного процесса. Обозначается она аббревиатурой ППЧ-1 (проволока порошковая для чугуна), ППЧ-2 и т.д.

Для сваривания деталей с помощью полуавтоматов используют проволоку типа ESAB OK Nicore 55. Работать ей можно лишь в аргоновой среде. Применяется для ковких и высокопрочных чугунов, позволяя получить прочный, легкообрабатываемый шов.

Для электродной сварки используют электроды типа ЦЧ-4 со стержнем из низкоуглеродистой проволоки и покрытием из шлакообразующей смеси флюса. Кроме них существуют и другие виды, в частности ОЗЧ, ОЗЖН и т.д.

Какими электродами варить чугун решают в каждом конкретном случае, в зависимости от  условий, марки металла, необходимой прочности, и т.п.

Как делать шов?

Процесс сварки чугуна, в связи с его высокой текучестью производится как правило в нижнем положении свариваемых деталей. Исключение — использование специальных электродов.

Поэтому, при необходимости выполнения с нескольких сторон изделие приходится кантовать. Чтобы при этом не происходило разрушение уже выполненного шва, детали помещают в общий каркас, не дающий им сдвигаться.

При значительной толщине изделий, выполнить их соединение либо заварить трещину с одного раза невозможно. В таких случаях первый шов кладут непосредственно по разрезу. Затем, отступив вправо и влево, с промежутком укладывают еще два шва. После чего заполняют расстояние между ними.

Если стык не заполнен операцию повторяют, накладывая еще один слой, и так далее.

Чтобы снизить перегрев деталей, шов по чугуну ведут отдельными отрезками.

Чем резать?

Кислородная газовая резка эффективная для железа, по чугуну не дает эффекта по ряду причин. В частности, из-за образования тугоплавких окисных пленок.

Проще всего использовать обычные механические приспособления, наподобие болгарки, однако производительность их оставляет желать лучшего. Применяют их как правило в бытовых условиях.

Наилучший результат дает метод воздушно-дуговой и плазменно-дуговой резки. На сегодня эти методы чаще всего используют на производстве.

Техника безопасности

Безопасность производства при сварке чугунных изделий регламентируется общими «Правилами по охране труда при выполнении газосварочных и электросварочных работ».

В частности, место проведения работ должно быть оборудовано устройством по удалению продуктов сгорания.

Кроме того, при выделении при значительного количество опасных газов работа производится с использованием шлангового противогаза.
