Сварка ворот из профильной трубы поэтапно

Как сварить ворота на забор из профильной трубы своими руками: материалы и этапы монтажа

В наше время для ограждения загородного участка часто применяется профнастил. Чтобы поддержать общий архитектурный стиль ворота и калитки так же выполняют из этого материала. Каркас для данных изделий изготавливается из профильной трубы.

Этот материал эстетичен, удобен в обработке, обладает высокой прочностью. Обладая навыками в сварочном деле, можно изготовить красивые и надежные ворота самостоятельно. Разберемся, как сварить ворота на забор из профильной трубы своими руками.

Пример изготовления ворот из профильной трубы Источник заборы-для-вас.рф

Материалы для изготовления

Для изготовления ворот понадобятся:

• Профильная труба.
• Профильный лист для обшивки каркаса.
• Заклепки или саморезы для крепления профлиста.
• Ролики для откатных ворот.
• Фурнитура: замки, петли, ручки.

Профильная труба может быть следующих размеров:

• 60 х 30 мм для изготовления каркаса ворот;
• 100 х 100 мм для столбов;
• 40 х 20 мм для перемычек и ребер жесткости.

Профильный лист можно использовать любой конфигурации и цвета, толщина металла должна быть не менее 0,4 мм. Профильную трубу удобнее использовать прямоугольного или квадратного сечения. Для тренировки навыков сначала лучше изготовить калитку.

Изготовление калитки

Рассмотрим, как сварить калитку из профильной трубы своими руками. Для ее изготовления необходимо учитывать расположение. Калитка должна находиться на ровной местности, без ям, впадин и уклонов. Так же следует учитывать удобство использования. Располагаться она должна напротив входа в дом или напротив дорожки, ведущей к входу кратчайшим путем.

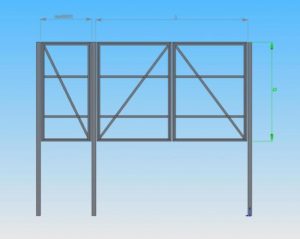

После выбора места установки калитки, выполняются замеры и чертеж изделия. Стандартный проем должен быть не менее 1 метра в ширину, высота – на уровне забора. Следует учитывать, что чем выше высота калитки, тем больший у нее вес, и тем большое воздействие она будет оказывать на опорные столбы и петли.

Схема изготовления калитки Источник dostup-zabor.ru

Для увеличения прочности конструкции рекомендуется приварить между столбами дополнительную перемычку. Если калитка будет высотой в районе 2 метров желательно приварить дополнительные ребра жесткости.

Основные этапы изготовления:

1. Производится установка столбов. Для этого применяются профильные трубы 100 х 100 мм. Они заглубляются на 1-1,5 м и бетонируются.
2. Изготавливается каркас калитки из профиля 60 х 30мм. Трубы очищаются и обрабатываются антикоррозийными средствами. Далее, согласно чертежа, производится нарезка труб необходимой длинны. Стыки на углах должны быть отпилены и сварены под углом 45°. Таким образом получается более эстетичная и надежная конструкция.
3. Из трубы 40 х 20 мм вырезаются и привариваются дополнительные перемычки.
4. К калитке привариваются завесы. Затем завесы с калиткой привариваются к опорным столбам.
5. Все сварные швы шлифуются. Каркас калитки и столбы окрашиваются.
6. Далее калитка обшивается профлистом. Крепится он с помощью кровельных саморезов или заклепок. Отверстия под заклепки необходимо предварительно просверливать.
7. На готовую калитку крепится ручка и замок.

Пример изготовления калитки Источник metabox.by

Изготовление распашных ворот

Рассмотрим, как сделать ворота из профнастила распашного типа. Основными преимуществами данного типа ворот являются:

• простота изготовления;
• дешевизна;
• надежность.

К недостаткам можно отнести:

• большая зона открывания ворот;
• сильное воздействие ветровых нагрузок.

Основным элементом ворот данного типа являются ребра жесткости. Распашная конструкция предусматривает подвешивание одной стороны створки на завесах. Вторая сторона свободно висит, и поэтому конструкция нуждается в усилении. Выполняется это с помощью трубы 40 х 20 мм.

Варианты ребер жесткости Источник moyaograda.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые специализируются на малых формах. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Варианты 1 и 2 самые бюджетные и подходят для ворот небольшой ширины. Применяются в регионах с небольшой ветровой нагрузкой.

https://www.youtube.com/watch?v=8yeXpbrAu-E

Варианты 3-5 – баланс между соотношением веса и надежности. Различные вариации предусматривают усиление конструкции шпингалетами, поддерживающими колесами, запирающими устройствами.

Вариант 6 – является идеальным для автоматически открывающихся ворот. Не требует дополнительных запорных и поддерживающих устройств.

Рассмотрим, как правильно сварить ворота. Для правильного изготовления необходим четкий чертеж с указанием размеров, габаритов от земли, необходимых зазоров. Далее:

• по чертежу с соблюдением углов 45° выпиливаются заготовки;
• для каркаса используется труба 60 х 30мм, для ворот небольшого размера используемых нечасто, например, на даче возможно применение профтрубы 40 х 20 мм;
• далее, заготовки каркаса и рёбер жёсткости раскладываются на ровной поверхности, проверяются правильность конструкции;
• все детали свариваются в единую конструкцию, для соблюдения правильной формы применяются угольники;

Здесь показано, как правильно сварить ворота из профильной трубы 40 20 своими руками Источник zabor-vorota-stolby.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые специализируются на заборах и ограждениях. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

• привариваются петли, задвижки, кронштейны для замков и дополнительных устройств;
• ворота привариваются к столбикам 100 х 100мм;
• вся конструкция зачищается, убирается ржавчина, окалина;
• ворота покрываются грунтовкой.

Далее производится подготовка места установки ворот. На этом этапе следует учитывать материал покрытия въезда.

Если въездная дорога покрыта асфальтом, плиткой или бетоном, достаточно оставить зазор между створкой и землей в 5 см. Если въезд грунтовый, необходимо оставить зазор не менее 10 см.

С учетом этого выкапываются ямы для установки столбов. Дальнейшая сборка производится в следующей последовательности:

• снимаются завесы со створками;
• столбы устанавливаются на глубину 1-1,5 метра и бетонируются;
• после затвердевания бетона навешиваются створки;
• окрашивается конструкция;
• к каркасу с помощью саморезов или заклёпок крепится профлист;
• врезается замок, устанавливаются ручки, шпингалеты.

Для надёжной фиксации шпингалетов в землю углубляются металлические трубки. Шпингалет должен углубляться в трубку не менее, чем на 10 см для предотвращения самопроизвольного открытия при сильном ветре.

Готовые ворота Источник stella-partner.ru

Пример, как изготовить распашные ворота из профильной трубы в видео:

Раздвижные ворота своими руками

Раздвижные ворота – это отличный вариант для дома или дачи. Они обладают надежной конструкцией и имеют длительный срок службы. Раздвижные ворота изготавливаются из профильной трубы и обшиваются различными материалами, в том числе, металлопрофилем.

Раздвижные ворота бывают двух видов:

• Рельсовые – устаревшая модель, применяемая в основном на промышленных предприятиях.
• Консольные – наиболее распространённый вариант. Данная конструкция предусматривает наличие консоли, которая является продолжением ворот и спрятана за забором. Благодаря ей ворота перемещаются по откатным тележкам, прикрепленным к фундаменту. Каждый откатной механизм снабжен подшипниками с полимерными или металлическими катками. Сами тележки находятся в направляющей, что защищает их от загрязнения и атмосферных осадков.

Раздвижные ворота на откатных тележках Источник vorota-goroda.ru

Это может быть интересно! В статье по следующей ссылке читайте про столбы для забора из профнастила.

При использовании в частном доме такая конструкция прослужит более 20 лет. Она рассчитана на 60000 циклов открывания-закрывания.

Достоинства раздвижных ворот:

• возможность ручного и автоматического управления;
• отсутствие ограничений по высоте и тяжести проходящего транспорта;
• лёгкость в изготовлении;
• отсутствие необходимости обслуживания.

Недостатки:

• необходимость в более мощных несущих опорах;
• требуется большая ширина забора для открытия створки.

Основные элементы раздвижных ворот:

1. Верхний улавливатель.
2. Поддерживающая шина.
3. Зубчатая рейка.
4. Нижний ограничитель.
5. Ролик опорный.
6. Направляющая.
7. Регулируемое крепление откатной тележки.
8. Откатная тележка.
9. Сервопривод.

Для дистанционного управления дополнительно приобретаются: пульт ДУ, фотодатчики или световые датчики для приема сигнала пульта ДУ, препятствующие закрытию ворот, если в проеме находится какой либо предмет.

Комплектующие раздвижных ворот Источник сварной1.рф

Для изготовления ворот из профильной трубы в первую очередь требуется чертеж со всеми размерами, габаритами, местом для отката. Ширина проема ворот должна быть не менее 3 метров, однако при заезде под углом ширину ворот следует сделать больше. Высота ворот должна быть на 10 см ниже забора. Делается это для того, чтобы спрятать направляющие и приемные ролики.

Дальнейшее изготовление откатных ворот производится по следующему алгоритму:

• Производится установка столбов. В качестве столбов можно использовать как кирпичные или бетонные столбы, так и профильные трубы сечением 100 х 100мм. Для их установки выкапывается яма глубиной не менее 1 метра, устанавливаются столбы и бетонируются.
• Монтируется фундамент под откатные ролики. Фундамент может быть как прямоугольной формы, так и в форме буквы «П» . Основу его выполняет металлический швеллер шириной 200 мм, к которому приварена арматура диаметром не менее 12 мм. Металлический каркас устанавливается в котлован и бетонируется таким образом, чтобы швеллер выступал над землей на 5-10 см. Есть вариант установки откатных роликов прямо в бетон, без использования швеллера и последующей сварки. Для этого потребуется закрепить площадку ролика с помощью загнутой внизу арматуры и соединить ее с основным каркасом фундамента.

Пример изготовления фундамента раздвижных ворот Источник ворота-перми.рф

Это может быть интересно! В статье по следующей ссылке читайте про двери в скандинавском стиле.

• Изготавливается каркас ворот. Рассмотрим, как правильно сварить ворота из профильной трубы своими руками. По заранее разработанному чертежу производится нарезка профильных труб необходимого размера с обязательным соблюдением углов. В дальнейшем все заготовки следует зачисть и обезжирить. Так как длинна ворот большая, при сварке требуется особая точность. Для этого все заготовки либо раскладываются на идеально ровной поверхности, либо на временный деревянный каркас. Для этого в землю забиваются колышки по всем углам и стыкам створки ворот. На эти колышки устанавливаются трубы и соединяются с помощью сварки.

Сварка производится в несколько этапов. Сначала соединяемые элементы прихватываются, и проверяется диагональ рамы. Если значения в норме, конструкция сваривается окончательно. К нижней балке каркаса ворот приваривается направляющая. По окончании сборки, сварочные швы зачищаются, каркас грунтуется и окрашивается.

К несущим столбам приваривается:

• Одиночная стойка из профтрубы 60 х 40мм, на которую будут крепится верхний и нижний улавливатели.
• Со стороны фундамента приваривается П-образная конструкция из такой же трубы, в которой будет двигаться створка.

П-образная стойка, прикреплённая к кирпичной опоре Источник artstroy.info

• На одиночную стойку устанавливаются верхний и нижний улавливатели. На П-образную – поддерживающая шина.
• К швеллеру привариваются крепления для откатных тележек.
• Каркас ворот устанавливается на штатное место. В направляющие заводятся откатные тележки, которые в дальнейшем соединяются болтами со своими креплениями.
• К нижнему переднему краю ворот монтируется опорный ролик. Он должен четко входить в нижний улавливатель.
• Производится регулировка ворот с помощью болтовых соединений на откатных тележках.
• Все сварные швы зачищаются и окрашиваются.
• Производится облицовка корпуса ворот профильным листом. Для этого применяется материал толщиной не менее 0,4мм. Профлист крепится с помощью кровельных саморезов или заклепок.
• Производится монтаж электропривода. На всю длину ворот крепится зубчатая рейка. Она прикручивается саморезами к нижней профильной трубе. Запрещается прикручивать рейку к направляющей. На фундамент ворот крепится приводной серво-мотор. Его зубчатый вал должен войти в зацепление с рейкой. Так же на рейке устанавливаются концевые выключатели на открытие и закрытие ворот. Подключение электромотора и включателей производится по приложенной к ним схеме.

Электропривод раздвижных ворот Источник dh-ural.ru

В этом видео о том, как сделать откатные ворота:

Это может быть интересно! В статье по следующей ссылке читайте про размеры межкомнатных дверей.

Заключение

В наше время сварить ворота своими руками по силам любому технически подкованному человеку. Для этого необходимы чертежи и инструмент. А такие современные материалы как профильная труба и профильный лист обеспечат высокую надежность, долговечность и отличный внешний вид изделия.

Прочитать позже

Отправим материал на почту

Автор статьи

Дизайнер-декоратор и блогер, с международным опытом

Ульяна Матвеева

Как сварить ворота из профильной трубы своими руками

Прежде чем начинать делать ворота из профильной трубы своими руками надо провести замеры, начертить эскиз, подготовить расходные материалы и рабочий инструмент. Подготовительные работы занимают большую часть времени, чем изготовление самих ворот.

Сразу надо заметить, что ворота из профиля сделать намного проще и быстрее, чем из любых других материалов. Если не хватает сноровки или умения для выполнения некоторых работ, всегда можно пригласить соседей, родственников или друзей.

Эскиз

Перед тем как делать ворота из профтрубы своими руками нужно создать эскиз. По нему предстоит покупать расходные материалы (можно сразу прикинуть затраты), делать заготовки и сваривать ворота.

Сначала делаются замеры проема, куда предстоит устанавливать створку. Этот процесс особенно важен, так как нельзя допускать ошибок, поэтому желательно несколько раз перепроверить все размеры.

По эскизу станет ясно, сколько стоит сварить ворота.

После этого чертиться прямоугольник, который будет обозначать проем. В него вписывается прямоугольник поменьше, обозначающий каркас из трубы. Это поможет вычислить точные размеры ширины и длины ворот. Зазоры будут не везде одинаковые и делаются исходя из условий, в которых будут работать ворота. Если ворота двустворчатые, то каждая створка рассчитывается отдельно.

Со стороны петель зазор оставляется около 0.5 см, так как с этой стороны ворота жестко закреплены. С противоположной стороны там, где будет находиться замок, требует оставить больший зазор, около 1.0 см, так как ворота со временем несколько провиснут, и будут подклинивать.

В нижне части зазор делается не менее 2.0 см, если ворота находятся в защищенном месте, где не предвидеться мусора, снега и других помех. Во всех остальных случаях зазор должен составлять от 5.0 см до 15 см (это можно решать самому).

Если в верхней части проема нет перемычки, то верх ворот можно делать на свое усмотрение. Чаще всего делают вровень с верхним уровнем забора.

Расчет количества профнастила требуется делать с учетом нахлеста. Это величина зависит от размера волны и высоты листа. По высоте нахлест нужно делать не менее 5.0 см.

Заготовка материалов

После то как все замеры произведены, перепроверены и составлен эскиз, можно закупать материал. Для каркаса ворот лучшим материалом является профильная труба, так как она обеспечивает наибольшую жесткость конструкции.

Неважно с прямоугольным или квадратным сечением она будет, чем больше створка, тем больший профиль нужно использовать. Рекомендуют делать ворота из профтрубы с сечением 50×50 или 60×30 для въездных ворот, а калитку из профиля 40×20.

Обшивку ворот практичнее всего делать из профнастила своими руками (оцинкованного, цветного), в случае необходимости его легко покрасить.

Список необходимых расходных материалов:

• профильная труба;
• грунтовка и краска для каркаса;
• профнастил;
• саморезы и заклепки для крепления профнастила;
• петли;
• замки.

Также нужно подготовить свой рабочий инструмент. Вам понадобятся:

• рулетка;
• строительный уголок;
• уровень;
• болгарка;
• сварочный аппарат, электроды, маска (часто забывают);
• кисточка;
• дрель (шуруповерт);
• кисточка для покраски;
• заклепочник.

После того как весь нужный инструмент и материал собран, можно приступать к изготовлению ворот.

Сварка ворот

Перед тем как сварить ворота нужно профиль разрезать на части необходимого размера, чтобы не было ошибок. Детали к распашным двустворчатым воротам режутся попарно, так можно получить практически одинаковые створки.

Стыки на углах делают либо прямые (свариваются внахлест) либо зарезаются под углом в 45 градусов (свариваются встык). Первый вариант намного легче и с ним справиться даже новичок.

Делать стыки под углом 45 градусов намного дольше и сложнее, поэтому и делают их в основном опытные мастера.

После того как все детали нарезаны можно приступать к сварочным работам. Есть определенная последовательность, как правильно сварить ворота из профильной трубы, чтобы не допустить перекосов. Каркас из профильных труб выкладывают на плоскость и проверяют (регулируют) уровнем с помощью подставок.

Затем аккуратно стыкуются под углом 90 градусов при помощи строительного уголка. Так как уголок не позволяет выставить детали точно, рулеткой нужно проверить диагонали (их размер должен совпадать плюс-минус 5 мм). Что бы более ясно представлять себе этот процесс рекомендуется посмотреть видео.

После проверки всех размеров делаются прихватки на стыках, и перед тем как варить, проверят диагонали, так как сварка тянет металл и размер может измениться.

Прихватки хоть и держат детали, но с небольшим усилием можно подправить размер. После окончательной подгонки размеров полностью проваривают швы. Когда сваренный каркас готов, к нему приваривают ребра жесткости и перемычки.

Тут особой точности не требуется и можно делать как угодно.

Один из самых ответственных моментов – это приваривание петель (завес). Если вы не планируете снимать ворота, тогда они привариваются навстречу друг другу. Если же ворота должны быть съемными, то они должны смотреть в одну сторону. В таком случае снять их смогут не только владельцы, но и воры.

Количество петель для ворот зависит от размеров самих петель, веса и размера ворот. Идеальным вариантом является 2 завеса на створку, их легче выставлять и приваривать. Если ворота тяжелые и требуется больше 2 петель, то привариваются они по очереди, а не крайние затем средние.

Это поможет избежать перекосов рамки, ворота буду открываться легко, петли не так сильно будут изнашиваться, а сварочные швы или металл в районе завес не будет трескаться. Для усиления створки в районе завес дополнительно наваривают пластины и уже к ним приваривают петли.

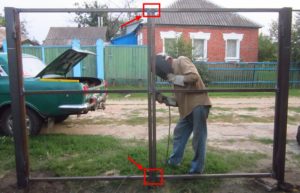

Привариваются петли по месту, для этого требуется состыковать каркас с опорой. Обязательно нужно выставить зазор между ними (до 5 мм), и проверить вертикальность створки при помощи уровня.

Если ворота будут стоять криво, то они самостоятельно начнут закрываться или открываться, смотря в какую сторону получился наклон. После всех настроек можно приваривать петли.

Каждый завес вариться к стойке и сразу к рамке.

Обшивка ворот

После того как все створки смонтированы и их работоспособность проверена, их нужно покрасить. Это защитит металл от коррозии и придаст красивый внешний вид.

Обычно профильная труба хранится где попало и на ней присутствуют следы ржавчины. Чтобы нейтрализовать коррозию можно воспользоваться преобразователем ржавчины или грунтовкой, которую наносят на ржавчину.

После того как грунтовка высохнет, каркас можно красить.

Обшивка ворот профнастилом не только быстро делается, но и обойдется намного дешевле, чем любой другой способ. Изготавливая ворота из профнастила своими руками, можно выбрать любой понравившийся цвет листов.

Начинать обшивку нужно со стороны замка, так она будет выглядеть намного красивее. Если длины листа не хватает по высоте, то целые листы нужно крепить сверху, а резанные располагать внизу.

Листы к раме крепятся при помощи саморезов со сверлом, а между собой соединяются при помощи заклепок.

Поделись с друзьями

Как правильно сварить ворота из профтрубы своими руками

Выбор в пользу металлопроката позволяет сделать прочные и долговечные створки своими руками за короткое время. При небольших тратах хозяин получает ворота из профтрубы на жестком, устойчивом каркасе. Материал для обшивки створок он может выбрать по своему усмотрению.

Достоинства и недостатки

Изготовление ворот с использованием профилированной трубы дает такие преимущества:

1. Легкий вес сырья упрощает и ускоряет процесс транспортировки, монтажа.
2. Низкие цены на материалы сокращают траты на строительство.
3. Металлопрофиль легко поддается обработке, свариванию.
4. Конструкция получается прочной и жесткой.
5. Смотрятся такие ворота аккуратно и красиво.

Материал в тему: «Как правильно сварить откатные ворота»

Из недостатков:

1. Возможна коррозия металла в результате некачественной защитной обработки или ее отсутствия.
2. При креплении профиля резьбовыми элементами есть риск деформации изделия.

Эти недостатки нельзя считать критичными, поскольку при условии соблюдения всех этапов сборки, монтажа ворот, их можно и вовсе избежать.

Для продления срока эксплуатации створок периодически рекомендуется наносить антикоррозийные грунтовку или краску.

Подсчет количества металлопроката

Чтобы правильно рассчитать, сколько понадобится профильной трубы для каркаса, необходимо учесть такие моменты:

1. Будут ли ворота из двух половин или одной цельной створки.
2. По конструкции изделие выбирается откатное или распашное.
3. Наличие системы автоматического управления.
4. Материал обшивки (профлист, дерево, ковка, другой вариант). От этого зависит, понадобятся ли усиливающие перемычки или нет.
5. В какую сторону будут открываться створки.
6. Калитка устанавливается в отдельном проеме рядом с воротами или делается встроенной.
7. Размер въезда на территорию нужно делать общей длиной от 3 м.
8. Ширина калитки – от 75 до 100 см.
9. Высота ворот не должна отличаться от всего забора более, чем на 20 см. Средний показатель – 1,5–1,8 м.

Для окончательного расчета количества профильных труб потребуется разработать проект, в соответствии с которым и будет приниматься решение о глубине фиксации опор, сечении труб. От материала обшивки зависит необходимость усиления каркаса.

Для упрощения подсчетов рекомендуется использовать строительный калькулятор.

Пользователи часто ищут:

• Ворота своими руками – дешево и красиво
• Простые красивые кованые

Подготовка чертежа или схемы

Чертеж ворот из металлопроката квадратного сечения 40х20

При разработке учитывается расположение:

• ребер жесткости и их количество;
• мест фиксации петель;
• калитки и какая сторона открытия;
• автоматики;
• точек усиления;
• металлических стоек;
• фурнитуры.

Правильно разработанная схема подразумевает точность масштабирования до миллиметра. От этого зависит качество установки деталей, затраты материалов на каркас, обшивку.

Схема ворот со встроенной калиткой

Если при разработке эскиза выяснилось, что длина створок получается довольно большой, то лучше взять металлопрофиль с усиленными стенками. Так получится минимизировать парусность конструкции.

Створки должны свободно фиксироваться в сваренной рамке.

В случае, если ворота решено обновить, а забор устанавливался раньше, схему все равно необходимо разрабатывать. Это поможет избежать старых ошибок и лучше поработать над дизайном.

Какую профильную трубу лучше использовать

При выборе важно обращать внимание на такие параметры:

1. Тип сырья. На производстве применяют нержавеющую, оцинкованную, углеродистую сталь. Сварка ворот из нержавейки не делается из-за легкости материала, неспособности выдерживать высокие нагрузки. Дешевле обойдется каркас из углеродистой стали, но оцинкованная рама прослужит дольше, поскольку сырье покрыто защитным слоем от коррозии.
2. Тип сечения. Выпускают трубы квадратного, прямоугольного, овального сечений. Последний тип редко используется в строительстве заборов.

Распространенные сечения профиля

Для каркаса рекомендуется брать материал квадратного сечения – 40*40 мм, 25*25 мм, 30*30 мм или же прямоугольного – 20*40 мм, 40*20 мм.

1. Способ производства. Изготавливать трубы принято сварным методом холодного или горячего проката, бесшовным. Элементы горячего проката недостаточно прочные для ограждения. Для каркаса отлично подойдет менее дорогая холоднокатаная труба. Хоть бесшовный металлопрокат и считается самым надежным, но для забора из-за высокой стоимости применяется редко.
2. Толщина стенки. Оптимальной величиной считается 2 мм. Если опыта в сварочных работах мало, то лучше взять сталь 3 мм. Большей толщины брать не стоит, поскольку это усложнит монтаж и увеличит вес конструкции.

Поэтапная инструкция по созданию каркаса из трубного проката

По способу открывания ворота бывают:

• распашными;
• откатными;
• поворотно-откидными;
• рельсовыми;
• складными.

Следует учесть, что в домашних условиях проще всего будет собрать распашные створки.

Инструменты, материалы и оборудование

Для ворот рекомендуется брать столбы из металла. Их сечение зависит от веса будущих створок:

• для конструкции массой до 150 кг хватит 80*80*4 мм;
• от 150 до 300 кг лучше взять 100*100*5 мм;
• для габаритных, тяжелых, свыше 300 кг, берутся усиленные – 100*140*5 мм.

Из материалов понадобятся:

1. Профтруба сечением 40*60 мм. Необходима для стоек, которые фиксируются к столбам на въезде. Средний расход – две трубы длиной по 2 м.
2. Профтруба сечением 40*40 мм. Из нее придется сваривать каркас под половинки створок. При среднем размере створки 1,5*2 м потребуется 17 метров.
3. Профтруба квадратного сечения 20*20 мм. Потребуется, чтобы изготовить раскосы (повышают жесткость изделия).
4. Стальной прямоугольный треугольник (угловая косынка). Длина одной стороны – 10 см. Толщина металла – 2,5 мм. На одну створку потребуется четыре штуки.
5. Профнастил или другой материал для обшивки. Для полотна 1,5*2 м необходимо будет два листа.
6. Саморезы для крепежа профнастила. Хватит 60 штук.
7. Два стопора, задвижка, замок, засов.
8. Четыре петли диаметром 25 мм.
9. Роликовый механизм (только под откатную конструкцию).
10. Антикоррозийная грунтовка, краска, кисти.
11. Элементы декора, если предусмотрено проектом (кованые, резные деревянные).

В целях экономии дачники научились варить распашные створки из бывших в быту дюймовых водопроводных труб или стальных уголков сечением 40*40 мм.

https://www.youtube.com/watch?v=y-DvJjE1h30

Из инструментов следует подготовить:

• болгарку с кругом по металлу;
• сварочный аппарат, маску, электроды;
• электродрель, сверла;
• молоток;
• напильник;
• рулетку, строительный уровень;
• шлифовальный круг.

Все тонкости выбора подходящего основания для забора.

Чаще всего используется столбчатый фундамент, где каждый столб бетонируется отдельно.

Нарезка трубы по размерам

На нужные фрагменты металл режут болгаркой согласно размерам, указанным в чертежах.

Обязательно надевают защитные очки, чтобы искры и пыль и не попали в глаза, на руки – перчатки.

Ржавчину, заусенцы зачищают.

Сборка каркаса

Проводится двумя способами:

• сварка;
• резьбовые соединения.

Разберем каждый из них подробнее.

Сварка

Чтобы сварить ворота из надежной профтрубы, необходимо:

1. Торцы заготовок для внешней рамки срезать под углом 45 градусов.
2. Все фрагменты зачистить от ржавчины, дефектов.
3. Выложить на ровной поверхности, придав форму будущих створок. Ровность углов проверить угольником, горизонталь – уровнем. Отклонения допускаются на 2 мм, но не более того.
4. Перед сваркой для надежности фиксации заготовок соединить их угловыми струбцинами.
5. Фрагменты сварить методом прихвата.
6. После проверки ровности соединений приварить их окончательно.

Способ сварки обеспечивает высокую прочность конструкции.

Резьбовые крепежи

Альтернатива сварочному соединению деталей. Подходит хозяевам без опыта работы со сваркой.

Для реализации потребуется подготовить:

• электродрель со сверлами;
• болты;
• гайки с резьбой М8;
• уплотнительные (пружинные) шайбы;
• гаечные ключи;
• угловые косынки.

Пружинные шайбы – это защита от произвольного откручивания и надежность соединений.

Закручивание гаек выполняется через предварительно просверленные отверстия. В остальном порядок работ аналогичен предыдущему способу.

Этот способ уступает сварке по долговечности и прочности готовой конструкции. Есть риск деформации заготовок во время крепежа.

Покраска – защита от коррозии

Все металлические детали должны подвергнуться антикоррозийной обработке. Далее, чтобы каркас выглядит аккуратно, его красят в понравившийся цвет.

Рекомендуем статью: «Чем покрасить металлический забор».

Монтаж створок

После подготовки каркаса нужно переходить к привариванию петель.

Сначала рекомендуется приварить петли к столбам, потом – к рамке, отступив от верхнего и нижнего края 15–20 см.

Швы защищают, проходят грунтовкой. После высыхания навешивают каркас, проверяют качество работы (открытие, закрытие створок).

Рекомендации по выбору материала для обшивки

Самыми популярными материалами, которыми получится украсить ворота, считаются:

• профлист;
• поликарбонат;
• евроштакетник;
• ковка;
• доска (обрезная, необрезная);
• металлические листы;
•  сетка-рабица;
• панели из ПВХ.

Фиксация профнастила, металлического штакетника, поликарбоната выполняется кровельными саморезами или заклепками. Цвет подбирается в тон листов.

Размеры рассчитываются так, чтобы для обшивки одной створки хватило одного листа материала.

Крепеж выполняется с наружной стороны двора или с обеих сторон. При монтаже ворот гаража используется исключительно односторонняя фиксация.

Тематический материал:

• Выбираем лучший профнастил для забора
• Забор из металлического прутка

При крепеже цельных металлических листов применяется сварка. Они весят много, поэтому нужно предусмотреть монтаж усиленных петель.

Популярен комбинированный вариант обшивки поликарбонатными листами, дополненный фигурными коваными деталями.

Крепление фурнитуры

На завершающем этапе осталось просто установить элементы фурнитуры, которые будут надежно удерживать створки в закрытом положении и свободно открывать их при необходимости.

Рекомендуется закрепить вертикальные стопоры – шпингалеты. Делать это принято внизу, но если опоры соединены перекладиной, то можно и вверху. Проще купить готовыми.

При желании сэкономить стопоры варят из двадцатисантиметровых кусков полудюймовой трубы. После чего в них вставляют стальную арматуру диаметром 14–16 мм с загнутым краем.

Для уменьшения парусности конструкции со стороны двора устанавливают засов в горизонтальном положении. Им может служить профильная круглая труба.

Особенности установки автоматики, других элементов фурнитуры подробно описаны в статье про откатные ворота, ссылка на которую приведена выше.

Конструкция из профильной трубы – это надежная основа ворот для частного сектора. При умении работать со сварочным аппаратом сборка будет выполнена быстро, а ворота получатся крепкими и прослужат долго.

Как правильно сварить ворота из профильной трубы?

Сегодня можно найти огромное количество материалов для того, чтобы сделать как забор, так и прилегающие к нему ворота и калитку. Одним из наиболее популярных материалов является профильный лист – он весьма прост в обработке, отличается продолжительным периодом эксплуатации и не требует специальных навыков. Сварку из профильных труб можно производить по самым разным технологиям.

В процессе строительства забора лучше всего использовать именно профилированные материалы по нескольким причинам: прежде всего, они весят гораздо меньше по сравнению с круглой продукцией, на них значительно легче крепить поперечные элементы и прочие детали ограждения и воротной конструкции. Смотреться такое изделие будет весьма привлекательно.

Технология проведения работ настолько проста, что все может быть выполнено своими руками, не придется вызывать профессионального сварщика и платить ему лишние деньги. Главное, чтобы под рукой находилось подходящее сварочное оборудование.

Из чего производятся ворота?

Сварка ворот из профильной трубы представляет собой далеко не самый сложный процесс: здесь не придется добиваться получения герметичного шва.

Главное, обладать хотя бы небольшими навыками в области проведения сварных работ и уметь не только накладывать прихватки, но и формировать соответствующие соединения.

Для того чтобы сварка профильной трубы получилась наиболее качественной, а вся конструкция служила как можно дольше, желательно использовать следующие материалы:

• профилированные трубы, внутреннее сечение которых составляет 60х60 мм. Они будут использоваться для возведения столбов;
• профилированные трубы сечением 40х20 мм. Эта продукция понадобится для производства каркаса ворот и калитки;
• шариковые петли с сечением 20 мм;
• уголок 40х40 мм – он нужен для создания перемычки;
• профнастил;
• саморезы для кровельного железа. Вместо них можно воспользоваться заклепками;
• листовая сталь толщиной не более 2 мм для производства заглушек торцевых элементов, чтобы туда не проникала влага, не заводились осы и так далее;
• петли и трубы диаметром 20 мм, которые нужны для производства запоров;
• арматура для фиксации.

Как подобрать качественные материалы и расходные составляющие?

Лучше всего заказывать профлисты, которые будут точно совпадать по высоте с будущей калиткой и воротами. На стоимость это ни в коей мере не повлияет, а заготовки резать самостоятельно не придется.

Наиболее подходящими будут окрашенные листы – их стоимость немного выше, однако защита от коррозии в данном случае получится намного лучше.

Оцинкованная продукция обойдется немного дешевле, но нагрузкам окружающей среды она сопротивляется значительно хуже.

Чтобы кромки остались полностью защищенными, ширину входа можно сделать совпадающей с габаритами данного листа: в ширину он 1,15 метра. Толщина стали профилированных труб должна составлять хотя бы 2 мм.

Это позволяет обеспечивать максимальную жесткость конструкции. Кроме того, более тонкую трубу можно прожечь в процессе выполнения сварных работ, что делать нежелательно.

Исходя из толщины стенок труб следует подбирать и определенный диаметр электродов.

В принципе, можно воспользоваться универсальной продукцией, имеющей маркировку АНО-21. Если она хранилась в течение длительного времени, ее следует тщательно прокалить в духовке, выставив температуру на 350 градусов. Эта процедура должна продолжаться около часа.

При наличии определенного опыта в области проведения сварных работ можно воспользоваться довольно толстыми электродами, однако их толщина должна быть не более 3 мм. В процессе работы следует тщательно следить за тем, чтобы свариваемые элементы не перегревались.

В противном случае это вызовет излишнюю кристаллизацию, сам металл в районе соединения станет хрупким, что в значительной степени снизит показатели прочности и долговечности материала.

Для более точного примыкания труб друг к другу необходимо определенное внимание уделять тому, насколько точно нанесена разметка. В процессе разметки участков разрезов линии нужно наносить на все грани профилированной трубы. Отрезать необходимо строго по этим отметкам.

Эта продукция не слишком гибкая, однако ее прочность значительно выше, она практически не будет отклоняться в сторону в процессе проведения работ.

Описание технологии

Если задаться вопросом о том, как правильно сварить ворота из профильной трубы, нужно сначала определить последовательность действий, при соблюдении которой можно будет получить качественное изделие, которое прослужит в течение многих лет.

Если под рукой имеется сварочный стол или иная горизонтальная поверхность, нечувствительная к воздействию высокой температуры, то сваривать все каркасы следует именно на ней. Торцевые участки труб отрезаются под углом 45 градусов.

Если возникнут небольшие отклонения, их можно с легкостью исправить, пока металл будет еще мягким – его возвращают на окончательное место при помощи небольших постукиваний молотком. Сила сварочного тока не должна превышать 50-60 А.

Кроме того, электрод следует проводить под небольшим углом, порядка 10-15 градусов. Следует помнить, что электрод для формирования надежной дуги придется держать на расстоянии примерно 5-7 мм от металла.

Когда все швы будут сделаны, специальным молотком убирают окалину и сглаживают их при помощи шлифовальной машинки.

Чтобы конструкция получилась наиболее жесткой, можно в центральной части приварить перекладины. Если каркас планируется собирать с прямыми стыками, то все трубы следует резать строго под прямым углом.

Стойки по высоте должны совпадать с высотой ворот, а все перекладины делаются несколько уже ширины створок – приблизительно на 4 см. На все торцевые участки устанавливаются заглушки.

Относительно того, как грамотно сварить калитку, имеются точно такие же рекомендации, основная разница будет заключаться в размерах. Стоит отметить, что после изготовления конструкции ее нужно очистить от ржавчины, обработать грунтовкой и покрыть красящими составами. В этом случае конструкция прослужит как можно дольше, будет защищена от коррозии и иных разрушительных процессов.
