Сварочный преобразователь его строение и назначение

Сварочный преобразователь его строение и назначение

Специфическая разновидность сварочного аппарата, применяемая в основном в промышленности, а также в некоторых видах строительно-монтажных работ – это и есть сварочный преобразователь.

Он называется так потому, что преобразовывает переменный ток от бытовой или промышленной сети в постоянный ток, оптимально подходящий для большинства видов сварки.

Принцип действия

Несмотря на суть конечного результата — постоянный ток — преобразователь действует по совершенно иному принципу, чем выпрямитель или инвертор.

Его конструкция предполагает удлиненную цепочку прохождения энергии. Сначала переменный ток переходит в механическую энергию, а она в свою очередь преобразуется обратно в электрическую, но уже постоянного характера.

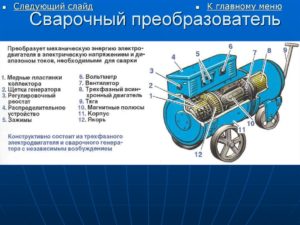

Конструктивно преобразователь состоит из электродвигателя, как правило, асинхронного, и генератора постоянного тока, объединенных в одном корпусе. Поскольку генератор, использующий принцип электромагнитной индукции, также вырабатывает переменный ток, в схеме присутствует коллектор, преобразующий его в постоянный.

Пример оборудования

В качестве примера можно рассмотреть широко известный в профессиональных кругах сварочный преобразователь ПСО-500.

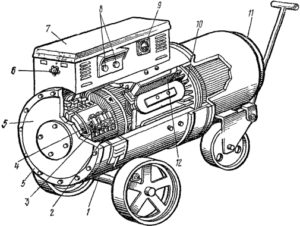

Он состоит из сигарообразного корпуса, на котором сверху закреплен блок с контрольной аппаратурой, управляющими элементами (пакетным выключателем и реостатным регулятором) и контактами для подключения электродов, а внутри на одном вращающемся валу смонтированы асинхронный двигатель и генератор, разделенные вентилятором охлаждения.

Прямая электрическая связь между генератором и двигателем отсутствует. Двигатель, запускаемый от питающей сети, начинает с высокой скоростью вращать вал, с которым связан его ротор.

На этот вал насажен и якорь генератора. В результате вращения якоря в его обмотках индуцируется переменный ток, который коллектором преобразуется в постоянный и подается на сварочные клеммы.

Выходной ток регулируется вручную, с помощью верньера, связанного с реостатом (устройством изменения сопротивления). Контроль тока производится по встроенному амперметру.

Числовой индекс в маркировке — 350, 500, 800, 1000 — означает максимальный постоянный ток, на работу с которым рассчитан данный преобразователь. Некоторые модели с помощью верньера могут быть настроены так, чтобы выдавать сварочный ток больше номинального, но работа в таком режиме чревато перегревом и быстрым выходом аппарата из строя.

Достоинства

Как и любое другое оборудование, сварочные преобразователи (которые исторически появились гораздо раньше инверторов) имеют определенные преимущества, и одновременно несут ряд определенных неудобств. К их достоинствам можно отнести:

• большой сварочный ток — у некоторых моделей, в частности, ПСО-500 и ПСГ-500, он доходит до 500 А, есть и более мощные устройства;
• неприхотливость в работе;
• нечувствительность к перепадам входного напряжения;
• сравнительно высокая надежность при квалифицированном обслуживании;
• хорошая ремонтопригодность, удобство сервисного обслуживания.

Током, который способны выдавать эти устройства, можно варить очень толстые швы, порядка 10-30 мм. Это еще одно важное преимущество, благодаря которому используют сварочные преобразователи.

Недостатки

Однако конструктивные особенности определяют и основные недостатки сварочных преобразователей, из-за которых их, по крайней мере, в бытовой сфере (сварочные работы в мелком бизнесе, на даче, в гараже) вытеснили инверторы. В первую очередь это:

• большие габариты и масса (она может доходить до полутонны и выше);
• низкий КПД;
• повышенная электрическая опасность;
• шумность работы;
• необходимость в сервисном обслуживании.

Принцип их действия — переход электрической энергии в механическую и обратно — подразумевает большие энергетические затраты на вращение вала. Этим обусловлен очень высокий расход электроэнергии, делающий устройство невыгодным для «домашнего» применения.

Кроме того, наличие вращающихся с высокой скоростью деталей уменьшает степень надежности машины. Узким местом варочного преобразователя, как и самого электродвигателя, являются шарикоподшипники, на которых закреплен вал.

Они нуждаются в периодической проверке и замене масла 1-2 раза в год. Также необходимо контролировать состояние коллектора и щеток токосъемников.

Под повышенной электрической опасностью имеется в виду тот факт, что перед началом сварочных работ преобразователь обязательно должен быть заземлен, подключение его к сети по правилам должно проводиться только электриком.

Классификация

Сварочные преобразователи классифицируются по различным параметрам. В том числе по количеству сварочных постов (одно- и многопостовые) и по типу привода (от электродвигателя либо, например, от двигателя внутреннего сгорания). По конструктивному исполнению они могут быть стационарными и передвижными, в одинарном или сдвоенном корпусе.

Преобразователи также отличаются по форме выходной характеристики. Для многих видов работ решающее значение имеет именно эта классификация. По форме выходной характеристики сварочные преобразователи разделяют на устройства, выдающие падающую либо жесткую характеристику (последние также способны выдавать пологопадающую).

Устройство и сфера применение сварочного преобразователя

Специфическая разновидность сварочного аппарата, применяемая в основном в промышленности, а также в некоторых видах строительно-монтажных работ – это и есть сварочный преобразователь.

Он называется так потому, что преобразовывает переменный ток от бытовой или промышленной сети в постоянный ток, оптимально подходящий для большинства видов сварки.

Сварочный инвертор

Один из способов создания неразъемных соединений из металла – это электродуговая сварка. В течение множества лет для выполнения этой операции применяли генераторы трансформаторного типа. Главный их недостаток – габаритно-весовые характеристики. Например, агрегат марки ВД 306 весит порядка 150 кг.

С развитием полупроводникового оборудования и появление таких элементов, как тиристоры привело к созданию устройств, которые обладают всеми характеристиками, как и трансформаторы, но весят в разы меньше, всего несколько килограмм, например, Ресанта САИ 250 весит всего 5 кг, — сварочного инвертора или инверторного сварочного аппарата.

Электродуговая сварка

Устройство и основные характеристики инверторов

Инверторные устройства имеют совершенно другую электрическую схему, основанную на использовании полупроводниковых приборов диодов, тиристоров, транзисторов.

Как уже отмечалось, инверторы вошли в практику сварных работ не так давно, на исходе ХХ столетия. В основе работы аппаратов этого типа лежит принцип сдвига напряжения. Такое решение позволяет поднять силу и частоту тока. Надо отметить, что устройство инвертора, применяемого для работ – содержит довольно сложную схему, внутри которой реализуются нижеприведенные процессы:

Инверторные сварочные аппараты

1. Переменный ток, подаваемый на инвертор, преобразуют в постоянный. Изменение параметров тока происходит в устройстве, который собирают с применением диодного моста.
2. Полученный ток передается на инвертор, который играет роль генератора высокочастотных импульсов. В транзисторном блоке, происходит обратное преобразование постоянного тока в переменный. Но получаемый ток, обладает существенно большей частотой, чем тот, который поступает из сети питания.
3. Ток высокой частоты поступает на трансформатор. Это устройство снижает напряжение и одновременно повышает силу тока. Так как трансформатор, который используют для работы с токами высокой частоты, имеет небольшие габариты, все это сказывается на габаритно-весовых характеристиках инвертора.
4. После прохождения трансформатора, переменный ток, с новыми параметрами поступает на выпрямитель, где он снова трансформируется в постоянный, который и используют для сварки.

Сварка инвертором для начинающих

Надо отметить, что инверторные устройства, в отличие от устройств трансформаторного типа потребляет в два раза меньшее количество энергии. Кроме этого, параметры тока, который поступает из устройства, гарантируют то, что сварочная дуга будет иметь стабильный розжиг и горение во время сварки.

Технические параметры устройств

Сварочные инверторы имеют ряд определенных характеристик, по которым можно судить о его технологических свойствах. К ним относят следующие параметры:

Конструкция сварочного инвертора

1. Вид тока, который формируется на выходе из выпрямителя.
2. Размер напряжения, которое используется для электроснабжения. Производители выпускают изделия, которые работают от 380 и от 220 в. Первые применяют для профессиональной сварки, вторые для работы в домашних условиях.
3. Размер тока, этот параметр оказывает прямое влияние на размер электрода, который будет использоваться для выполнения сварки.

Технические параметры сварочного инвертора

1. Мощность агрегата, этот параметр дает информацию о том, ток, какой силы будет формировать сварочную дугу.
2. Напряжение на холостом ходу, этот параметр показывает, как быстро будет получена сварочная дуга.
3. Диапазон размеров электродов, которые будут использованы для производства сварки.
4. Габаритно-весовые характеристики инверторного сварочного аппарата и размер сварочного тока на выходе. Чем ниже последний показатель, тем меньше аппарат, но и соответственно такое устройство обладает меньшими эксплуатационными характеристиками.

Плюсы и минусы инверторной сварки

Инверторные устройства показывают КПД в пределах 85 – 95%, надо сказать, что это высокий показатель среди электронной аппаратуры. Используемая схема позволяет выполнять регулировку уровня сварочного тока от нескольких ампер, до сотен, а то и тысяч.

Например, инвертор марки ММА, он составляет 20 – 220 А. Инверторы могут работать длительное время. Управление источником питания можно выполнять дистанционно.

К несомненным преимуществам инверторов можно отнести их малые габаритно-весовые характеристики, позволяющие перемещать устройство на месте выполнения сварки.

В конструкции аппаратов использована двойная изоляция, обеспечивающая электрическую безопасность.

Технологические достоинства

Применение инверторов позволяет использовать электроды любой марки, которые работают и с постоянным и переменным током. Устройства этого типа могут быть использованы для сварки с неплавящимся электродом в среде защитного газа. Кроме того, конструкция этого оборудования позволяет легко автоматизировать сварочные процессы.

Вольфрамовые электроды для аргонодуговой сваркиЭлектроды для контактной сварки

Сварка может быть выполнена с применением короткой дуги, таким образом, снижаются энергопотери и повышается качество сварного шва, в частности, на поверхности свариваемых деталей практически не образуются брызги от выполнения сварки. Кстати, применение инверторов позволяет получать швы в любой пространственной конфигурации.

Микропроцессор

В управлении современными сварочными инверторами применяют микропроцессоры, и это обеспечивает стабильную связь между напряжением, током.

Инверторы ремонтировать несколько сложнее, чем традиционные трансформаторные агрегаты. Если из строя выйдут некоторые элементы управления, размещенные на плате, то ремонт может встать примерно в треть от стоимости нового сварочного инвертора.

Инверторы, в отличие от оборудованиях других типов, очень боится пыли. То есть такие аппараты должны чаще обслуживаться. Работа инверторным сварочным аппаратом ограничена и низкими температурами. Кроме того, существуют некоторые ограничения на хранение инвертора при минусовых температурах. Это чревато образованием конденсата, который может привести к короткому замыканию на плате.

При подборе сварочного оборудования потребитель должен определиться для решения, каких задач он будет необходим.

Если он будет использоваться для ремонта кузовных деталей, то у него должны быть одни параметры, а если для работы по изготовлению металлоконструкций то другими.

Но в любом случае, устройства должны отвечать ряду требований, в частности, в домашнем аппарате должны быть реализованы такие функции, как горячий старт, антизалипание и некоторые другие.

Именно этим инверторы отличаются от традиционных аппаратов.

В конструкции аппарата этого типа должен быть установлен вентилятор. Кроме того, схема должны быть защищена от скачков напряжения в питающей сети. В принципе устройство, обладающее такими параметрами, могут работать и в условиях домашней мастерской, и в условиях промышленного производства.

Какой сварочный аппарат лучше

Выбор аппарата – это по большей части дело сугубо индивидуальное. И каждый выбирает аппарат по своим потребностям, но, можно сказать, что устройства с диапазоном сварочного тока в пределах 200 – 250 А, позволяет выполнять самые сложны работы и обрабатывать детали разной толщины.

Сварочные инверторы можно классифицировать по размеру сварочного тока. Производители выпускают три типа устройств:

• 100-160 А – маломощные;
• 160-200 А — средние;
• 200-250 А — мощные.

Существует зависимость, между размером силы тока и габаритами аппарата. При выборе аппарата для использования в домашних условиях следует руководствоваться теми задачами, которые предстоит им решать.

Самые слабые аппараты можно отнести к устройствам самого низкого уровня, многие их используют для получения навыков работы.

Аппараты, которые относят к среднему классу относят к самым популярным и позволяют выполнять самые разнообразные работы начиная от сборки забора и изготовления довольно сложных металлоконструкций.

Электроды для ручной дуговой сварки

Большая часть инверторов предназначена для работы с электродами, покрытыми обмазкой. Но их можно использовать и для работы со сварочной проволокой. Для этого, на устройство устанавливают приспособление которое подает проволоку в сварочную зону. Проволока подается через сварочный пистолет, через него же подается и газовая смесь, защищающая рабочую зону от воздействия атмосферного воздуха.

Дополнительные функции в инверторах

В современных инверторных устройствах реализованы некоторые опции, которые заметно облегчают работу сварщика:

1. Горячий старт – зачастую у начинающих сварщиков, да и не только у них, возникают сложности с розжигом и поддержанием дуги в рабочем состоянии. В момент розжига, ток вырастает до необходимого уровня и сразу после розжига возвращается к рабочим параметрам. Процесс изменения тока происходит полностью автоматически, без участия сварщика.
2. Еще одна проблема, которая преследует новичков – залипание электрода. Причин тому несколько, но решение у нее одно – снижение уровня сварочного тока. Эта операция так же выполняется автоматически.

1. Форсаж дуги позволяет выполнять швы в разных пространственных положениях.
2. Снижение напряжения холостого хода до безопасного для рабочего и его окружающих людей уровня.

Как и любое техническое оборудование, сварочные инверторы обладают рядом технических параметров, которые определяют их возможности.

Инверторные сварочные аппараты обеспечивают генерацию сварочного тока в диапазонах от 100 до 250 А.

После преобразования тока, подаваемого из электрической сети в 220 В, на выходе из аппарата получается ток с напряжением в 50 – 90 В и рабочей частотой в 20 – 50 кГц. Для розжига дуги необходимо использовать максимальное напряжение, но оно создает угрозу безопасности сварщика и окружающих людей. Поэтому после окончания работы, напряжение падает до безопасного уровня.

Режим работы на максимальном токе

Важный показатель работы любого сварочного аппарата это показатель длительности работы. Его могут называть ПН или ПВ. Этот показатель говорит о том, какое количество времени будет работать аппарат при десятиминутном сварочном цикле, до отключения.

Другими словами, если ПВ составляет 50% — это значит что время эффективной работы, составит 5 минут, если показатель составляет 70%, то время составит 7 минут. Этот показатель должен быть отражен в технической документации, входящей в состав поставки сварочного аппарата.

Рекомендации по эксплуатации бытовых инверторов

Инвертор, предназначенный для сварки – это сложное инженерное устройство, которое оснащено множеством уровней защиты.

Аппаратура этого класса показывает стабильность в работе и между тем требует к себе бережного отношения и своевременного обслуживания.

Перед приобретением аппарата целесообразно тщательно изучить руководство по эксплуатации.

Инструкция сварочного инвертора

При работе с инвертором необходимо соблюдать несколько простых правил безопасности:

1. Все токопроводящие рукава не должны иметь повреждений, клеммы для подключения должны надежно фиксироваться в аппарате.
2. Если в конструкции аппарата предусмотрен вентилятор и во время включения он не вращается, эксплуатация такого устройства недопустима.
3. При работе с аппаратом необходимо использовать средства индивидуальной защиты.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Сварочный генератор

Сварочный генератор постоянного тока состоит из статора с магнитными полюсами и якоря с обмоткой и коллектором.

При работе генератора якорь вращается в магнитное поле, создаваемое полюсами, обмотка якоря пересекает магнитные линии полюсов генератора и в витках обмотки возникает переменный ток, который с помощью коллектора преобразуется в постоянный.

К коллектору прижаты угольные щетки, через которые постоянный ток подводится к зажимам. К этим зажимам присоединяют сварочные провода, идущие к электрододержателю и изделию.

Регулирование тока

Снижение напряжения при нагрузке (при горении дуги) и ограничение силы тока короткого замыкания осуществляется взаимодействием магнитных потоков, создаваемых обмотками полюсов.

Регулирование сварочного тока производится реостатом, включенным в обмотку магнитных полюсов.

Преобразователь установлен на тележке для перемещения по цеху или рабочей площадке.

Преобразователь для сварки: устройство и особенности

Во многих случаях для выполнения сварочных работ применяют установки, основным узлов которых является понижающий трансформатор, но существуют и другие виды сварочного оборудования. О том, что такое сварочный преобразователь, знают в основном только профессионалы, но существует множество процессов, в которых их применение является единственно возможным вариантом.

Конструктивное устройство

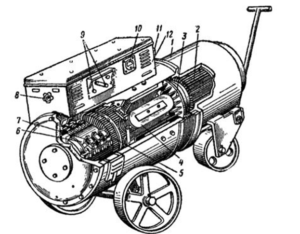

Сварочный преобразователь это электрическая машина, состоящая из приводного электродвигателя и генератора, который обеспечивает выработку тока, необходимого для выполнения работ. В связи с тем, что устройство сварочного генератора включает в себя вращающиеся детали, его КПД и надежность несколько ниже, чем у традиционных выпрямителей и трансформаторов.

Но преимущество преобразователя заключается в том, что он вырабатывает сварочный ток, который практически не зависит от перепадов питающего напряжения. Поэтому его применение целесообразно для выполнения сварочных работ, к которым предъявляются высокие требования по качеству.

Все рабочие узлы сварочного преобразователя, в том числе и пускорегулирующая аппаратура, монтируются в одном едином корпусе. При этом существуют передвижные сварочные преобразователи и агрегаты, а так же стационарные посты. Первые, в основном применяют при выполнении монтажно-строительных работ, вторые, в заводских условиях.

Установки данного типа могут вырабатывать значительный сварочный ток (до 500 А и более), но стоит помнить о том, что эксплуатация в режимах, превышающих нормативный показатель по этому параметру, не допускается. Работа в критичных режимах может привести к выходу установки из строя.

ПреобразовательПСО 500

Принцип работы сварочного преобразователя позволяет вырабатывать постоянный и переменный сварочный ток. Очень часто на производстве можно увидеть преобразователь ПСО 500, который отличается высокой надежностью и производительностью.

К его особенностям можно отнести следующие моменты:

• Основная часть установки сварочный генератор ГСО 500, вырабатывающий постоянный ток.
• Ротор двигателя и якорь генератора расположены на одном валу, при этом между ними расположена крыльчатка вентилятора, которая обеспечивает эффективное охлаждение установки.
• Преобразователь может работать в двух режимах — до 300 А и 500 А.
• Плавная регулировка сварочного тока осуществляется при помощи реостата, включенного в цепь обмотки возбуждения.
• Пакетник, которым осуществляется включение установки в работу, и регулирующий реостат расположены в одном блоке, который крепится на корпусе агрегата.

Сварочный преобразователь ПСО 500 установлен на колесную базу, которая обеспечивает ему хорошую мобильность. Благодаря этому агрегат может эксплуатироваться в условиях строительной или монтажной площадки.

При эксплуатации сварочных преобразователей необходимо соблюдать правила безопасной эксплуатации электрооборудования:

• Корпус агрегата должен быть в обязательном порядке заземлен, все работы по подключению установки к питающей сети должны выполняться квалифицированным электриком.
• Учитывая то, что преобразователь должен подключаться к сети 220/380В, клеммная коробка двигателя должна быть надежно изолирована и закрыта.

Несмотря на то, что сварочный преобразователь потребляет больше энергии для выполнения работ (в связи с наличием механических  связей и невысоким КПД), он обеспечивает стабильный сварочный ток, независящий от перепадов питающего напряжения, что позволяет повысить качество сварного шва.

Pereosnastka.ru

Устройство сварочного преобразователя

Категория:

Сведения о сварке

Устройство сварочного преобразователя

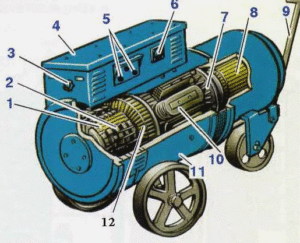

Сварочный преобразователь состоит из сварочного генератора постоянного тока и приводного электродвигателя, размещенных обычно в общем корпусе и на общем валу.

Приводной электродвигатель преобразует электрическую энергию переменного тока в механическую, а сварочный генератор преобразует механическую энергию в электрическую энергию постоянного тока, питающего сварочную дугу. Для вращения генератора в сварочных преобразователях применяется трехфазный асинхронный электродвигатель.

Сварочный преобразователь: принцип работы

Начать стоит с того, что выбор переменного или постоянного тока для проведения сварочных работ зависит от покрытия самого электрода, а также от марки металла, с которым приходится работать. Другими словами, использовать сварочный преобразователь, чтобы получить постоянный ток, а значит, и более стабильную дугу для работы не всегда возможно.

Что собой представляет преобразователь?

Преобразователь для проведения сварочных работ — это комбинация нескольких устройств. Здесь используется связка электрического двигателя переменного тока и специальный сварочный аппарат с постоянным током. Процесс преобразования энергии выглядит следующим образом.

Электрическая энергия, поступающая от сети переменного тока, воздействует на электродвигатель, заставляя вал вращаться, создавая механическую энергию за счет электрической. Это первая часть преобразования.

Однако сразу стоит отметить, что использование таких устройств не слишком популярно, так как коэффициент полезного действия их невелик. К тому же, в двигателе имеются вращающиеся части, что делает его использование не очень удобным.

Можно отметить, что сварочный преобразователь — это специфическая разновидность обыкновенного сварочного аппарата. Если коротко сказать о конструкции этого оборудования, то оно примерно следующее.

Имеется две основных части — это электродвигатель, который чаще всего является асинхронным, а также генератор постоянного тока. Особенностью является то, что оба эти устройства объединены в один корпус. Также важно обратить внимание на то, что в схеме имеется коллектор.

Так как работа генератора основана на электромагнитной индукции, то он будет производить переменный ток, который и будет преобразовываться в постоянный при помощи коллектора.

Если говорить о принципе работы сварочного преобразователя, то не стоит путать его с такими приборами, как выпрямитель или инвертор.

Конечный результат у всех трех устройств одинаковый, но вот суть их работы сильно отличается. Наибольшее отличие заключается в том, что в преобразователе осуществляется более длинная цепочка преобразования.

Так как переменный ток сначала преобразуется в механическую энергию и лишь потом в постоянный ток.

Устройство сварочного преобразователя

Рассмотреть устройство этого прибора можно на примере однопостового преобразователя. Такие модели состоят из обычного приводного асинхронного двигателя и сварочного генератора, объединенных в одном корпусе.

Тут стоит отметить, что такое оборудование предназначается для работы на открытом воздухе. Однако там их необходимо размещать либо в специально отведенных местах — машинных залах, либо под навесами. Это необходимо для защиты электрического оборудования от осадков.

Внутреннее устройство агрегата

Если вдаваться в подробности устройства и конструкции, а также принципов работы сварочного преобразователя, то все это выглядит следующим образом.

Так как во время работы устройства оно нагревается, на валу между генератором и электродвигателем, крепится вентилятор, чтобы охлаждать преобразователь. Электромагнитные части генератора, то есть его полюса и якорь выполняются из тонких листов стали электротехнической марки.

На магнитах полюсов располагаются такие элементы, как катушки с обмотками. Якорь же, в свою очередь, имеет продольные пазы, в которые укладывается изолированная обмотка. Концы данной обмотки припаиваются к пластинам коллектора. Также у данного устройства имеется пускорегулирующая аппаратура и амперметр.

Оба прибора располагаются в коробке.

Используемые модели

В настоящее время используются сварочные преобразователи с номинальным сварочным током 315 А. Основное предназначение этих агрегатов — это питание постоянным током одного сварочного поста.

Также он может использоваться для питания ручной дуговой сварки, наплавки и резки металлов штучными электродами. В преобразователях такого рода используются генераторы типа ГСО-300М и ГСО-300. Их устройство — это четырехполюсная коллекторная машина постоянного тока с самовозбуждением.

Отличие этих двух моделей друг от друга заключается лишь в том, что у них разная частота вращения вала генератора. Это, что касается сварочного преобразователя 315. 500 А — это второй номинальный ток, который также используется для работы.

Дело здесь в том, что для питания ПД-502 используется переменный трехфазный ток, который сначала проходит через индуктивно-емкостный преобразователь напряжения. Одновременно с функцией питания он выполняет и роль стабилизатора для этой модели агрегата.

Однако важно понимать, что основное назначение сварочного преобразователя заключается в преобразовании энергии электрического типа переменного характера, в электрическую энергию постоянного характера.

Виды преобразователей

Существует два основных типа преобразователя — это стационарные и передвижные. Если говорить о стационарных типах, то чаще всего это небольшие сварочные кабины или посты, предназначенные для работы с небольшими объемами изделий. Сварочные преобразователи, установленные здесь, не отличаются высокой мощностью.

Передвижные же, в свою очередь, рассчитаны в основном на работу с большими объемами. ИХ часто используют для того, чтобы сваривать водопроводы, нефтепроводы, металлические конструкции и т. д.

Важно еще кое-что добавить о принципе работы этого устройства. Как говорилось ранее — он преобразовывает переменный ток в постоянный, используя переход к механической энергии.

Однако есть некоторые устройства, позволяющие регулировать величину выходного постоянного тока. Процесс регулировки осуществляется при помощи таких устройств, как балластные реостаты.

Принцип работы достаточно прост — чем выше выставленное значение сопротивление, тем ниже сила выходного постоянного тока и наоборот.

Правила эксплуатации

Используя сварочный преобразователь, необходимо придерживаться некоторых правил.

К примеру, клеммы устройства ни при каких обстоятельствах не должны быть закрыты, так как напряжение на них составляет 380/220 В.

Еще одно важное правило — корпус преобразователя всегда должен быть надежно заземлен. Люди, работающие непосредственно с таким оборудованием, должны быть защищены перчатками и масками.

Сварочный преобразователь: виды, характеристики и особенности, классификация, правила выбора

Мастера, которые не так давно занимаются сварочными работами знакомы в основном только с инверторами или полуавтоматическими аппаратами, не зная о других видах.

В магазинах всё также можно встретить старомодные трансформаторы, выпрямители и генераторы. Но кроме них вы найдёте и сварочный преобразователь, который сейчас используется редко.

Но всё равно, узнать о нём, его устройстве и особенностях стоит, ведь никогда не знаешь, что может пригодиться в работе.

Мы расскажем, зачем нужен преобразователь, из чего он состоит и как работает. Кроме того, мы разберем его отличия от сварочного генератора.

Общая информация

Преобразовательный аппарат — вид сварочных устройств, состоящий из электрического двигателя и генератора. Классический сварочный преобразователь — это ПСО500.

Устроено это оборудование для сварки просто. Мы уже сказали, что аппарат состоит из генератора и двигателя. Первый работает на постоянном токе, а второй — на переменном.

Преобразователь называется так именно потому, что он превращает переменный ток, на котором работает двигатель, в постоянный ток генератора. Это происходит из-за того, что генераторный вал вращается механически.

В отличие от выпрямителей, преобразователи менее надежные, так как механические детали чаще ломаются и выходят из строя. К тому же, коэффициент полезного действия выпрямителя больше.

Но при этом преобразователь нечувствительный к перепадам напряжения и нестабильности сети в целом. В условиях дачи или строительной площадки этот фактор становится решающим, когда вы выбираете сварочное оборудование.

Преобразователи, так же, как и сварочные трансформаторы, не работают по нажатию одной кнопки, и нет поворота одного регулирующего рычага для настройки сварочного тока.

Характеристики тока устанавливаются через реостат, находящийся в цепи независимой обмотки.

Отличие от сварочного агрегата генератора

Начинающие сварщики нередко «теряются» между сварочным агрегатом и преобразователем. Эти виды сварочных аппаратов имеют много общих черт: их устройство и основы работы в целом похожи.

Но они бы не назывались по-разному, если бы не было различий между ними. В первую очередь это касается типа двигателя, который используется для создания течения тока.

У данного аппарата это электрический двигатель, поэтому его нужно подсоединять к сети или другому источнику питания.

У агрегата — это двигатель на топливе (бензине или дизеле), потому для сварки таким оборудованием не нужно иметь рядом розетку. Агрегат можно использовать где угодно.

Виды

Сварочные преобразователи делят на группы по разным критериям.

О них поговорим дальше.

Количество сварочных постов

В преобразователе может быть один или несколько сварочных постов. Однопостовые могут обеспечить питанием лишь одну сварочную электродугу.

То есть, варить в одно время сможет только один человек. Многопостовая машина может обеспечить работой несколько мастеров одновременно, поэтому такие варианты часто встречаются на заводах.

Преобразователь со множеством сварочных постов имеет много полюсов. К нему подсоединяется много кабелей питания, поэтому создавать конструкции можно нескольким людям.

Поэтому то, сколько постов выбирать при покупке, зависит от того, чего ожидают от оборудования.

Иногда мощности однопостового преобразователя недостаточно, хотя он может подходить по всем остальным критериям.

В этой ситуации к дуге одновременно подключают два преобразовательных прибора, для которых настраивают одинаковые характеристики напряжения и электрического тока.

Способ установки и характеристики

Преобразователь для сварки можно устанавливать стационарно, есть и модели, которые можно перемещать. Перед тем, как закрепить прибор на одном месте, нужно создать фундамент, чтобы поверхность, на которой будет стоять преобразователь, не прогнулась и не сломалась под его весом. Для передвижного аппарата нужно сделать раму на колёсах.

Характеристики напряжения и тока могут быть падающие, падающие полого, жесткие и комбинированные.

Функционал

Большинство устройств многофункциональны и подходят для многих типов сварки. Например, электродуговой ручной, полуавтоматической в среде инертных газов или сварки автоматом с использованием флюса.

Для того, чтобы преобразователь «осилил» всё это, его вольтамперные характеристики должны быть совмещёнными: быть в состоянии работать с зафиксированным и падающим напряжением.

Особенности и техника безопасности

Использовать преобразователь сложно. От мастера нужно понимание техники работы и особенностей оборудования. Вот несколько советов для увеличения эффективности и правильного применения преобразовательного аппарата.

Перед включением прибора необходимо заземлить его корпус. Убедитесь, что коллекторные щётки в рабочем состоянии и не нуждаются в замене.

Рычаг реостата проверните против часовой стрелки до упора. На доске с зажимами установите переключатель, учитывая силу тока.

В основном устройство работает от сети в 380 вольт. Это напряжение выше привычного в 220 и небезопасно для мастера.

Неправильное обращение даже с обычной розеткой может обернуться несчастным случаем, поэтому ни в коем разе не перекрывайте клеммы двигателя.

Генераторные клеммы должны получать напряжение не больше 12 вольт. Особенно, если вы варите в среде с большой концентрацией водяного пара или высокой температурой, на сверх чувствительном к топу полу или в комнате с частичками пыли в воздухе.

Обеспечить правильное напряжение обычно сложно, поэтому всегда пользуйтесь резиновой спецодеждой и ковриками, чтобы не навредить себе.

Излучение дуги и брызги расплавленного металла могут легко повредить слизистые оболочки и кожу рук.

Заключение

Хоть преобразователь и устаревший тип оборудования, про него зря забыли в кругах мастеров. В некоторых случаях он может заменить привычные автоматы и полуавтоматы.

Сварочный преобразователь может работать в трудных условиях, где аппаратура с мелкими микросхемами легко изнашивается. Да, это оборудование крупногабаритное и сложное в понимании для новичков в сварке. Несмотря на это, забывать про него не стоит.

Мы постарались рассказать вам основные факты про сварочные преобразователи. Мы разобрали, в каких случаях они хорошо проявляют себя, в чем принцип их работы, как можно использовать их возможности по максимуму.

Главное, на что стоит обратить внимание — техника безопасности. Ведь при работе с любым сварочным оборудованием можно легко оступиться и нанести себе вред.
