Выбор электродов для сварки инвертором

Какие выбрать электроды для сварки инвертором: важные советы

Правильно подобранные электроды для сварки инвертором — это одно из наиболее важных условий получения правильного и качественного сварочного шва. Современный рынок предлагает большой выбор электродов.

Однако все они отличаются по многим характеристикам (тип, диаметр, материал покрытия и другие), но какие из них выбрать? Предлагаем вам ознакомиться с особенностями выбора наиболее подходящих вариантов.

Электроды для инвертора

Перед тем, как рассматривать вопрос выбора электродов, следует разобраться, что они из себя представляют и по какому принципу работают. Электроды для инверторной сварки это особые металлические токопроводящие стержни, которые покрывает специфичная защитная обмазка.

Стандартная схема электрода для сварки инвертором

Из за высокой температуры, поступающей от дуги, плавится сердечник. В процессе сварки происходит оплавление и горение обмазки. При сгорании она создает завесу из газа, которая препятствует доступу кислорода. Плавящаяся часть приобретает жидкую консистенцию, благодаря чему обволакивает расплавленный металл, тем самым препятствуя контакту с кислородом.

Чтобы дуга располагалась в центре, необходимо подбирать такие электроды на которых толщина обмазки равная со всех сторон. Учтите, что будучи влажными, они хуже загораются. Электроды можно высушить, но это пагубно повлияет на дальнейшую эксплуатацию.

Используем правильные электроды

Всегда обращайте внимание на химический состав сердечника — обрабатываемый металл и данный элемент должны быть одного материала. Наибольшее распространение в домашнем хозяйстве получили конструкционные стали.

Необходимо учитывать обрабатываемый материал и подбирать электроды ему в соответствие

Реже встречается в работе с нержавеющая сталь. В этом случае и сам сердечник должен быть из нержавейки.

Все виды работ не только дома, но и на стройке вы сможете выполнить имея такие марки электродов:

• ОК 63.34 — применяется для работ исключительно с нержавейкой.
• AHO 21 — используются в работе с углеродистой сталью.
• МР-3 — обладают рутиловым покрытием, что позволяет стабилизировать процесс горения и увеличить прочность шва.
• УОНИ 13/55 — требуется для сварки низколегированных или углеродистых сталей.

Это наиболее подходящие виды электродов для новичков, работающих с инверторными аппаратами для сварки: с ними достаточно просто работать, к тому же они позволят получать качественные швы при минимальном присутствии опыта. Данные изделия отличаются такими высокими технологическими параметрами:

1. Минимальное разбрызгивание металла.
2. Хорошая отделяемость шлака.
3. Приятный внешний вид сварочных швов.
4. Устойчивое горение дуги.
5. Качественные швы можно получить в любом положении.
6. Подходит для случая, если речь идет о работе с грязными или ржавыми поверхностями.

Процесс сварки инвертором не отличается особой сложностью при грамотном подходе

Диаметр электрода и настройка тока

С различными марками электродов мы разобрались, но это только половина дела. У новичков всегда появляются такие вопросы:

1. Какой диаметр стержня выбрать?
2. Каким образом настроить силу тока?

Диаметр зависит от толщины металла. Если речь идет о поверхностях толщиной до 1,5 мм, рекомендуется применять аргонодуговую или полуавтоматическую сварку. Подобрать диаметр электрода для сварки инвертором вы можете по таблице, изображенной ниже:

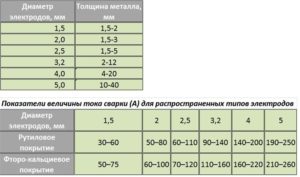

Таблица выбора диаметра электрода в зависимости от толщины стали

Теперь осталось разобраться, какой ток следует выставлять в зависимости от диаметра электрода. Данная информация всегда идет вместе с изделием, на упаковке, так же можно воспользоваться таблицей ниже.

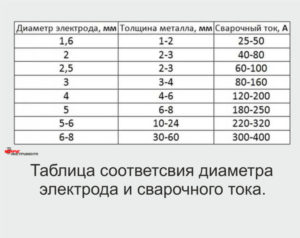

Таблица настройки сварочного тока

Важно! Ток при сварке подбирается с учетом 20-30 А / 1 мм диаметра электрода. Таким образом для стержня с диаметром в 3 мм, выставляется значение тока в 60-90 А. Однако эти значения могут быть изменены до 70-120 А в зависимости от количества проходов, толщины металла, пространственного положения.

Не существует универсальных настроек. У каждого мастера свои представления о параметрах тока, к которым они приходят методом проб и ошибок. Учтите, чем больше ток, тем более жидкой и менее управляемой будет становиться сварочная ванна.

Красивые и аккуратные швы: результат тщательного подхода к выбору электродов для сварки

Подводя итоги

Собрав воедино всю приведенную выше информацию, можно выделить основные моменты на которые всегда следует обращать свое внимание выбирая расходники для инверторной сварки. Прежде всего, заранее обдумайте, с какими металлами придется работать. От типа металла напрямую будет зависеть выбор электродов.

Если вам предстоит выполнить ответственную работу, то не пожалейте денег и приобретите изделия, изготовленные известным заводом-производителем. Указанные в статье изделия не отличаются дешевизной, но они хорошо зарекомендовали себя на рынке.

После этого определитесь с толщиной обрабатываемого материала, так как от этого напрямую зависит проходящий ток и толщина электродов. Подойдите к моменту выбора инструментария ответственно и тогда даже при помощи недорого инвертора вы сможете варить все материалы на достойном уровне.

: Как выбрать электроды для сварки инвертором

Какие электроды выбрать для сварки инвертором — Станки, сварка, металлообработка

Правильно подобранные электроды для сварки инвертором — это одно из наиболее важных условий получения правильного и качественного сварочного шва. Современный рынок предлагает большой выбор электродов.

Однако все они отличаются по многим характеристикам (тип, диаметр, материал покрытия и другие), но какие из них выбрать? Предлагаем вам ознакомиться с особенностями выбора наиболее подходящих вариантов.

Какие лучше выбрать электроды для инверторной сварки?

Какой электрод лучше использовать для инверторной сварки — зависит от многих сопутствующих факторов.

От правильности выбора электродов во многом зависит качество сварного соединения и ровность самого шва.

Так какие же электроды лучше?

В настоящее время, для инверторной сварки в специализированных магазинах электроды представлены в большом ассортименте.

Между собой эти электроды могут различаться, как по типу и диаметру, так и по материалу покрытия.

Выбрать электроды для инверторной сварки самостоятельно, зная характеристики свариваемых поверхностей и основные параметры работы аппарата, достаточно просто и по силам каждому домашнему мастеру.

В этом случае стоит обращать не только на основные рабочие параметры, но и на дату их изготовления, а также на завод, на котором эти электроды были произведены.

Электроды, предназначенные для инверторной сварки металлических поверхностей, имеют свою определенную классификацию ГОСТ и должны в обязательном порядке соответствовать действующим нормативам для данной категории продукции.

• Особенности работы инвертора
• Виды электродов
• Как выбрать?

Особенности работы инвертора

В настоящее время, именно инверторные аппараты считаются наиболее популярными, как на предприятиях, так и у домашних мастеров.

Данные агрегаты уже давно вытеснили достаточно громоздкие трансформаторные устройства, которые активно использовались для сварки металлических поверхностей ранее.

Связано это, главным образом, с тем, что универсальные аппараты инверторного типа стоят относительно недорого и позволяют выполнять сварочные работы с высоким качеством, соответственно их выбрать лучше.

Работать на нем без предварительной подготовки сможет каждый домашний мастер, который знаком с азами дуговой сварки.

Все типы инверторов славятся своими неизменными рабочими показателями и стабильностью сварочного тока, что дает возможность получать на выходе максимальное качество шва.

Любой инверторный аппарат для сварки металлических поверхностей особым образом формирует переменное напряжение, которое и образует сварочную дугу.

:

Помимо источника питания, любой тип инвертора состоит и из других составляющих элементов, которые образуют общую схему сварки.

Так, каждый агрегат данного типа включает в себя систему управления и сетевой выпрямитель со специальным фильтром.

Кроме этого, каждый инверторный аппарат в обязательном порядке оснащен высокочастотным трансформатором и преобразователем частот.

Основным рабочим инструментом данного типа устройств выступает электрод, при помощи которого и осуществляется процесс сварки металлических поверхностей.

Электроды представляют собой специальные электропроводящие стержни, сделанные из металла, через которые осуществляется подвод рабочего тока непосредственно к сварочной зоне.

Следует заметить, что разные типы инверторных аппаратов могут использовать в своей работе различные виды электродов, а поэтому к их выбору следует подходить внимательно.

Виды электродов

Для инверторной, а также дуговой сварки используют электроды плавящегося типа, которые производятся преимущественно из специальной сварочной проволоки.

Данные элементы имеют свою классификацию, которая соответствует установленному ГОСТу.

В настоящее время они производятся из легированной, углеродистой, а также высоколегированной проволоки определенной марки.

:

Данное покрытие наносится на сварочный стержень в целях защитить от атмосферного воздействия сварочную ванну во время выполнения работы, а кроме этого, дает возможность образующейся сварочной дуге гореть более стабильно.

Каждый мастер, который работает на сварочном аппарате инверторного типа, знает, что все электроды можно условно поделить на те, которые предназначены для выполнения сложной работы, и те, которые используются для всех остальных целей.

В этом случае следует отметить, что к первой категории относят электроды типа УОНИ, соответственно, ко второй — АНО.

При использовании электродов марки УОНИ можно осуществлять сварку поверхностей практически любой сложности, при этом работать с данными элементами достаточно сложно.

Для выполнения несложной домашней работы лучше выбрать элементы, относящиеся к категории АНО, выполнять сварку которыми достаточно просто.

Какие электроды нужны для инверторной сварки?

Инверторная технология сварки металлических деталей в последние годы получила широкое распространение.

Сегодня такие инверторы вытесняют стандартные трансформаторные аппараты для сварки, что можно объяснить простотой их использования и доступной стоимостью самого оборудования.

С помощью инвертора можно без какой-либо сложной подготовки качественно соединить металлические элементы, обеспечив при этом максимально возможную прочность и долговечность.

Даже сложный в работе алюминий можно с легкостью сваривать при помощи инвертора, при этом обеспечивается максимальная прочность и качество соединительного шва.

Качество сварки инвертором во многом зависит от того насколько правильно выбран электрод для работы.

Необходимо сказать, что на сегодняшний день в продаже можно найти десятки таких различных видов электродов для инвертора, что несколько усложняет выбор.

Сам инверторный сварочный аппарат, который в последние годы получил широкое распространение, состоит из высокочастотного трансформатора, выпрямителя, преобразователя частоты, системы управления, соответствующих сетевых фильтров и различных дополнительных устройств, которые позволяют повысить удобство и качество выполненной сварки. Необходимо помнить о том, что используемые сварочные электроды должны не только соответствовать мощность инвертора, но и выбираться с учетом конкретных характеристик металлических сплавов основных соединяемых элементов. Все это и станет залогом качественно проведенной работы.

Выбор электродов

Каждый, кто хотя бы однажды занимался сваркой металлических элементов, прекрасно знает, что универсальных электродов не существует.

Необходимо выбирать их с учетом основных характеристик, как самого инвертора, так и основного металла. В первую очередь необходимо обратить внимание на материал, из которого изготовлен электрод.

Сварной шов является слабым местом в таком соединении металлических элементов.

Следует сказать, что такие цветные металлы отличаются сложностью в работе, что требует использования особых режимов сварки и применения дополнительных приспособлений, которые позволят обеспечить качество выполненной работы.

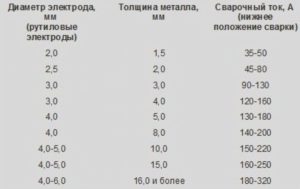

Выбор диаметра электрода

Диаметр сечения стержня также является одной из важнейших характеристик, которую необходимо учитывать при выборе электрода. Следует сочетать диаметр стержня с характеристиками соединяемых металлических деталей и показателем мощности сварочного аппарата.

В том случае, если вы выбираете такие электроды для сварки в домашних условиях, то вполне достаточно будет металлического стержня с диаметром порядка 3 миллиметров. В промышленных масштабах зачастую требуется соединить тугоплавкие и толстые металлические детали, что вынуждает использовать стержни с толщиной 6 миллиметров и более.

При  работе с такими толстыми электродами необходимо в обязательном порядке использовать мощные сварочные аппараты.

Помните, что большинство электродов предназначены для работы в определенном диапазоне переменного или постоянного тока.

Соответственно вам необходимо знать характеристики вашего сварочного аппарата, и исходя из этого делать выбор.

Отметим, что большинство современных сварочных инверторов способны работать от переменного и постоянного тока, при этом может быть задана полярность и другие характеристики электрического тока на выходе из инвертора.

Выбор марки электрода

Немаловажным критерием при выборе электродов для сварки инвертором является покрытие стержней.

В настоящее время покупателям предлагаются несколько основных разновидностей покрытия электродов, которое позволяет защитить соединение от воздействия водорода и  ржавчины, что в последующем гарантирует максимальную прочность выполненной работы.

Качественное покрытие электродов обеспечивает пластичность при выполнении сварки, что упрощает ее проведение, обеспечивая качество и долговечность.

Марки электродов для инвертора

Предлагаем вам небольшое описание самых популярных марок электродов, которые предназначены для использования с инвертором.

• УОНИ 13 55. Такие стержни в большей степени предназначены для профессиональных сварщиков и выполнения промышленных работ. Эта разновидность электродов позволяет обеспечить высокую плотность шва, что положительно сказывается на прочности соединения. Одной из особенностей УОНИ 1355 является возможность их применения при низких температурах воздуха.
• МР 3С. В том случае, если к сварному шву предъявляются повышенные требования по качеству соединения и прочности, рекомендуем использовать данный вид электродов, которые с одинаковым успехом подходят для работы с переменным и постоянным током обратной полярности.
• МР 3. Универсальная разновидность, которую можно посоветовать как опытным сварщикам, так и для выполнения работы в домашних условиях. Такие электроды можно использовать даже в тех случаях, когда поверхность соединяемых элементов загрязнена ржавчиной. Отметим, что покрытие MP3 отлично защищает сварной шов от попадания водорода и противодействует воздействию влаги.
• АНО. Это целая серия распространенных сегодня электродов для инвертора, которые благодаря простоте своего использования получили широкое распространение у профессионалов и новичков. Из преимуществ стержней АНО можно отметить отсутствие необходимости предварительного прокаливания, что упрощает саму сварку. Дуга с легкостью зажигается в первый и в последующие разы, а качество шва неизменно находится на высоком уровне. Можем посоветовать данную серию электродов начинающим сварщикам для работы в домашних условиях.

Как правильно выбрать электрод в зависимости от конкретного режима сварки

Выбирая ту или иную разновидность электродов вам необходимо учитывать характеристики свариваемых металлических деталей.

Так, например если планируется работа со сталью, то необходимо знать уровень легирования стальных деталей, а также состав дополнительных элементов, которые входят в основной металл.

В том случае, если вы неправильно подберете тип используемого электрода, это может привести к потере тех или иных характеристик у соединенных металлических элементов.

Если вы работаете с нержавеющей сталью, то для сохранения ее антикоррозийных свойств необходимо использовать такие электроды, которые в последующем смогут компенсировать температурные утраты. Аналогично при работе с высокоуглеродными марками сталей необходимо использовать такие стержни, которые обеспечивают сварному шву дополнительную защиту от проникновения углерода и водорода.

Для сварки чугуна необходимо использовать соответствующие марки электродов, что позволит гарантировать долговечность выполненного соединения.

Большинство разновидностей металлических сплавов, которые соединяются методом сварки, имеют свои определенные особенности, в том числе температуру плавления и показатели текучести. Необходимо выбирать режим работы инвертора в соответствии с такими характеристиками соединяемых элементов, что и позволит обеспечить качество проведенной работы.

Какие выбрать электроды для сварки инвертором: важные советы

Правильно подобранные электроды для сварки инвертором — это одно из наиболее важных условий получения правильного и качественного сварочного шва. Современный рынок предлагает большой выбор электродов.

Однако все они отличаются по многим характеристикам (тип, диаметр, материал покрытия и другие), но какие из них выбрать? Предлагаем вам ознакомиться с особенностями выбора наиболее подходящих вариантов.

Какие электроды лучше выбрать для сварки инверторным аппаратом: марки, выбор диаметра и силы тока

Процесс сварки довольно небезопасный, поэтому важно пользоваться качественным и проверенным оборудованием. Сварочный инвертор — современный и, возможно, один из лучших типов сварочных аппаратов. Простота работы с ними является одним из главных плюсов бытовых инверторов, получивших обоснованную и заслуженную любовь мастеров.

Для правильного выбора надо уметь читать принятые маркировки, именно они расскажут покупателю, какой тип работ производит данный аппарат:

• Маркировка ММА означает, что аппарат работает на электродах в режиме дуговой сварки.
• Маркировки MIG или MAG обозначает инвертор-полуавтомат, где вместо электродов используется проволока. Для режима сварки в полуавтоматическом режиме потребуется углекислый газ в баллонах.
• Маркировкой TIG у аппаратов для аргоновой сварки, применяемых в основном в условиях изготовления сложных изделия из металлов на предприятиях.
• Маркировка CUT говорит о том, что аппараты могут производить плазменную резку металла

Инверторы ММА — это отличное и практически единственное решение, когда речь идёт о выборе сварочных аппаратов для дома, дачи, небольших периодических работ.

Модели инверторов известных производителей, такие как Ресанта 190 — довольно бюджетные, надежные и несложные в использовании сварочные аппараты, легки в работе даже для новичков, позволяют быстро получать качественные швы.

Особенностью инверторных сварочных аппаратов является формирование переменного напряжения тока. Они используются для дуговой сварки методом плавления. Ток к сварному шву подается через металлические стержни так называемые электроды.

Классификация электродов

Выбор электродов, представленных в магазинах, очень широкий, начиная производителем и заканчивая ценами. Рассмотрим, чем они отличаются.

Электроды делятся на:

• плавящиеся, используемые при дуговой сварке;
• неплавящиеся, подходящие для аргоновой сварки.

Различают электроды по:

• составу покрытия или обмазке;
• материалу свариваемой массы;
• диаметру.

При сварке сердечник начинает плавиться, что сопровождается горением и плавлением обмазки, которая переходит в газообразное состояние. Этот газ не допускает попадание кислорода, а расплавившаяся часть растекается по металлу, дополняя защиту.

Именно поэтому нельзя допускать появление сколов на покрытии. В процессе сварки нарушенная оболочка приведет к неоднородному прогреву, что плохо скажется на качестве шва.

Различают 4 типа обмазки:

• основной;
• кислый;
• рутиловый;
• целлюлозный.

Чаще используются электроды с покрытиями первых двух типов.

Из основных обычно выбирают УОНИ 13/55. Сварные швы получаются высокого качества, отличной ударной вязкости, пластичные и прочные. При монтаже ответственных конструкций с суровыми условиями эксплуатации это оптимальные электроды для инверторной сварки.

Внимание! Если покрытие недостаточно сухое, стыки деталей имеют следы ржавчины, недостаточно обезжирены или есть какие-либо загрязнения, то сварной шов может получиться пористым. Работать следует только при постоянном токе, полярность должна быть обратной.

Рассмотрим второй вид обмазки электродов для инверторной сварки рутилового типа. Традиционные МР-3 производителя Ресанта применяют для соединения из низкоуглеродистой стали.

Они отличаются устойчивым горением дуги, при этом ток может быть как постоянным, так и переменным. При сварке материал не разбрызгивается, а швы могут быть и горизонтальные, и вертикальные. Шлак легко отделяется.

Ржавчина и грязь не являются помехой при сварке и на качество шва не влияют.

Какими электродами лучше всего варить инвертором? Сухими, без повреждений. Хранить их надо в сухом месте, не допуская деформации стержней, при использовании это позволит избежать прилипания электрода к металлу во время работы.

Наибольшее распространение получили следующие марки инверторных электродов:

• МР-3, УОНИ 13/55, ОЗС-4 соединяют углеродистые низколегированные стали, используются для сварки ответственных конструкций;
• ЦЛ-11 выбирают для сварки нержавейки и высоколегированной стали;
• ОЗАНА-1 — для соединения алюминиевых марок А0, А3; а ОЗАНА-2 — для сплавов АЛ4, АЛ9, АЛ11;
• Комсомолец-100 — для приварки меди и соединения меди и стали;
• ОЗЧ -2 применяют для сплавов чугуна.

Многие инверторы работают на постоянном токе. Возможны 2 варианта подключения полярности: прямая и обратная.

При прямой полярности к плюсу инвертора присоединяют массу, к минусу держатель. Такой способ подключения увеличивает температуру металла, он рекомендован для сварки массивных деталей и в случае необходимости выделения большого количества тепла и высоких температур при процессе .

Тонкий металл и сталь высоколегированную лучше приваривать при обратной полярности, чтобы не прожечь материал.

Определение нужного диаметра

Опытные сварщики считают, что при сварке инвертором нет особой разницы между электродами.

Мнение основано на личном опыте узкоспециализированных специалистов, выполняющих работы определенного вида, к примеру, сварка однотипных труб или профилей.

В их работе с использованием инвертора к шву не предъявляются серьезные требований по геометрии и эстетике, поэтому можно использовать электроды диаметром до 2 мм включительно.

Для выполнения трудных работ по длинным трассам хорошо зарекомендовали себя толстые электроды, монтаж легких конструкций с незначительными по длине швами можно выполнять стержнями диаметром до 2 мм.

Именно такие электроды используются, в частности, при использовании бытовых сварочных аппаратов для инверторной сварки Ресанта 190, к примеру, при монтаже каркасов ворот и калиток, изготовлении заборов из металлических труб и профлиста.

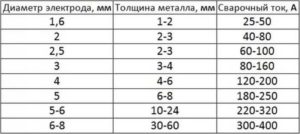

Диаметр подбирается от толщины металла заготовок, но при тонком листе металла в пределах до 1,5 мм лучше используйте полуавтоматическую или аргонодуговую сварку.

Обычно на упаковке изделия это пишут, но, если она утеряна, можно ориентироваться следующим образом: сварочный ток выставляется от 20 А до 30 А на 1 мм диаметра электрода. Если диаметр 3 мм, величина тока будет колебаться в пределах 80−110 А

https://www.youtube.com/watch?v=6F7MsWj2Mek

Но требует также учитывать режим укладки шва, как он укладывается, непрерывно или с отрывом. В первом случае берите при расчетах показатель 20 А, при втором 30. Кроме этой рекомендации, учитывайте следующий список критериев сварочного режима:

1. Текучесть свариваемого металла.
2. Скорость сварщика при прокладке шва.
3. Положение электрода при сваривании, так как в потолочном положении ток уменьшают.

Оптимальный режим придет с практикой и опытом. Обращайте внимание на сварочную ванну, она показатель качества выбранного режима. Правильный шов будет равномерным, если в ванной наплыв из металла: значит, или дуга короткая, или скорость сварки была медленной. В случае когда в ванной образовалось седло, шов варился быстро, или дуга отказалась длиннее требуемой.

Правильно подобранные качественные электроды позволят сварить любой металл на высоком профессиональном уровне даже начинающим владельцами недорогих бытовых инверторов.

Какие электроды для сварки инвертором лучше

Сегодня существует достаточно большое количество инверторных сварочных аппаратов. Большинство производителей предлагают промышленные и бытовые инверторы в различных ценовых категориях. Промышленные инверторы отличаются большей мощностью и повышенным «ПВ».

Также одним из основных отличий служит максимальный выдаваемый сварочный ток. Как правило, у профессиональных аппаратов максимальные значения тока выше.

Еще одним отличием может служить возможность подключения не только к бытовой сети 220 V, но и к 380 Вольтовой промышленной сети.

Сварочные инверторы являются наиболее распространённым типом сварочных аппаратов на массовом рынке. За счет своей универсальности и относительной компактности они практически вытеснили такие аппараты, как трансформаторы и выпрямители.

Возможность инвертора выдавать постоянный и переменный ток делает его поистине универсальным. Именно благодаря этому для сварки инвертором подходят все типы покрытых сварочных электродов.

А вкупе с небольшими габаритами и высокой мобильностью такой тип оборудования остается вне конкуренции.

На что обратить внимание при выборе электродов для инвертора

Существует ряд параметров, которые необходимо учесть при выборе сварочных материалов. Рассмотрим основные факторы, чтобы лучше понимать, что влияет на выбор электродов для сварки инвертором и какие лучше подходят для тех или иных работ.

Назначение электродов

По своему назначению сварочные электроды разделяются на несколько групп. Такое разделение обусловлено типом металла подлежащего соединению и его техническими характеристиками. Назначение изделий также закреплено в ГОСТ 9466-75.

1. Сварка углеродистых и низколегированных сталей;
2. Сварка легированных теплоустойчивых сталей;
3. Сварка высоколегированных сталей с особыми свойствами;
4. Электродуговая наплавка поверхностных слоев с особыми свойствами;
5. Сварка и наплавка чугуна;
6. Сварка и наплавка меди и сплавов.

Таким образом, электрод для инвертора лучше выбирать, ориентируясь сперва на его назначение. Это позволит избежать ошибки, например, сварки «нержавеющих» сталей электродами для «черных» металлов.

В таком случае металл шва будет подвержен коррозии. Выбирайте расходные материалы, основываясь на типе соединяемого металла и его характеристиках.

После чего можно определить необходимый тип расходника (например, для низколегированных сталей это может быть Э46 или Э50А).

Когда определено назначение электрода, можно переходить к выбору конкретной марки, подходящей по характеристикам, а также выбрать диаметр изделия.

Тип покрытия

Существует несколько типов покрытия сварочных электродов, наиболее популярными из которых являются рутиловое и основное. Эти типы покрытия имеют кардинальные различия, которые проявляются при их применении.

Основное покрытие

Изделия с основным покрытием имеют ряд преимуществ. Они обеспечивают высококачественный шов, стойкий к межкристаллитной коррозии и знакопеременным нагрузкам. Допускают выполнение работ и эксплуатацию готовой конструкции в условиях низких температур.

Однако для их успешного применения необходимы определенные навыки. Также такие изделия обязательно подлежат прокаливанию перед использованием. А металл подлежащий соединению должен быть очищен от грязи и ржавчины.

Работают такие электроды только на постоянном токе обратной полярности.

Рутиловое покрытие

Изделия с таким типом покрытия достаточно универсальны и подходят для сварки инвертором новичкам. Они обеспечивают качественное соединение при сварке даже по окисленному или загрязненному металлу. Однако при возможности зачистить участок сварки лучше это сделать.

Работают эти расходники как на постоянном, так и на переменном токе. За счет состава обмазки они достаточно легко поджигаются повторно, а в процессе работы образуется относительно мало шлака. При этом отделение шлака не требует значительного механического воздействия.

Выбор типа покрытия основывается на требованиях, предъявляемых к сварному соединению. Среди них могут быть временное сопротивление разрыву, предел текучести, ударная вязкость и другие. На требования, обозначенные выше, может влиять тип свариваемого металла, его химический состав и прочие характеристики.

Диаметр электрода

Выбор диаметра зависит от толщины свариваемого металла. Для большей наглядности эта зависимость показана в таблице ниже.

Для соединения металлов толщиной менее 1,5 мм ручная дуговая сварка инвертором, как правило, не применяется. Также следует учитывать, что от толщины стали и диаметра электрода, а также от пространственного положения сварки зависит настройка силы сварочного тока. Так что если планируете варить толстый металл, берите инвертор с высокими значениями максимального тока.

В среднем на 1 миллиметр диаметра электрода добавляется 20-30 Ампер тока. Для каждой конкретной марки значения тока могут слегка отличаться. Обычно рекомендуемые значения силы сварочного тока нанесены на пачку с материалами. Как правило, в процессе работы мастер проводит более тонкую настройку исходя из субъективных ощущений.

Популярные марки электродов для инверторной сварки

Существует несколько наиболее распространенных и популярных марок электродов используемых при сварке инвертором.

Популярные электроды с рутиловым покрытием типа Э46

Наиболее распространенными электродами из этой группы являются изделия следующих марок: GOODEL-OK46, МР-3, МР-3С, ОЗС-12 и АНО-21.

Несмотря на то, что эти марки относятся к одной группе и имеют схожие характеристики, они имеют ряд особенностей, которые определяют их применение. Например, МР-3 лучше переваривают ржавчину, а АНО-21 используются преимущественно для потолочных швов.

В остальном эти расходники являются взаимозаменяемыми. Такими электродами удобнее всего работать начинающим сварщикам.

Популярные электроды с основным покрытием типа Э50А

В этой группе популярными можно назвать изделия марок УОНИ-13/55, GOODEL-OK48, а также LB-52 и его высококачественный аналог GOODEL-52U. Также как у материалов из предыдущей группы у них есть ряд отличий.

 УОНИ-13/55 чаще используются для соединения конструкционных сталей при строительстве мостов и ответственных конструкций. GOODEL-OK48 предпочтительней использовать при работе с толстолистовым металлом. А GOODEL-52U являются профессиональными электродами для сварки нефтепроводных труб и трубных элементов.

Все эти марки обладают высокими техническими характеристиками и стойкостью к низким температурам.

Электроды для сварки нержавейки инвертором

Для соединения высоколегированных сталей (нержавейки) используются марки: НЖ-13, ОЗЛ-8, ОЗЛ-6, ЦЛ-11, ЦТ-15, ЭА-400/10, ЭА-395/9. Здесь выбор должен основываться на характеристиках и химическом составе свариваемого металла.

Электроды для сварки чугуна

Для работы с чугуном можно использовать изделия марок: МНЧ-2, ОЗЧ-2, ЦЧ-4. При этом МНЧ-2 применяются для сварки, наплавки и заварки дефектов чугунного литья деталей из серого, ковкого и высокопрочного чугуна.

 ЦЧ-4 для холодной сварки конструкций из высокопрочного чугуна с шаровидным графитом и серого чугуна с пластинчатым графитом. А ОЗЧ-2 для соединения и наплавки серого и ковкого чугуна и заварки дефектов чугунного литья.

Электроды для сварки меди

Для работы с медью применяют расходники марок: Комсомолец-100 и ОЗБ-2М. При этом изделия Комсомолец-100 предназначены для сварки и наплавки изделий из меди технических марок, а также разнородных соединений меди со сталью. А ОЗБ-2М для сварки и наплавки оловянно-фосфористых и художественных бронз, наплавки на сталь и бронзу и для заварки дефектов бронзового литья, а также латуни.

Электроды для резки

Для резки листового проката, и арматуры хорошо подойдут изделия марки ОЗР-1. Они пригодны для удаления дефектных мест сварных швов, или их участков, прихваток, заклепок и многого другого. Следует учитывать, что резка производится на повышенных значениях тока в пределах от 260 до 680 Ампер, в зависимости от диаметра электрода и толщины металла.

Что влияет на качество сварки инвертором

Мы уже рассказали, какие электроды лучше для сварки инвертором и готовы перейти к факторам, влияющим на качество сварного шва.

1. Навыки и опыт сварщика. Именно это является определяющим фактором. Опытный и грамотный сварщик всегда может выполнить качественную сварку с соблюдением всех технологий. Заметьте, что мы написали именно «навыки и опыт», так как существуют виды производств, в которых сварщики выполняют однообразные работы. Например, сварщик, выполняющий на производстве только горизонтальный шов, с большой долей вероятности не сможет выполнить качественный вертикал сверху вниз. Мы ни в коем случае не хотим обидеть сварщиков, но такие случаи встречались на практике. Не зря же существует специальная аттестация сварщиков в НАКС, прохождение которой открывает доступ к выполнению определенных видов работ.
2. Качество материалов. Это второй определяющий фактор. Электроды для сварки инвертором должны быть качественными. Также они должны правильно храниться, а перед применением прокаливаться согласно рекомендациям, указанным на упаковке.
3. Качество оборудования. Инвертор должен быть качественным, способным обеспечивать стабильную работу. Частой проблемой при не качественном оборудовании являются скачки напряжения, невозможность стабилизировать дугу, а также залипание электрода.

Мы перечислили три основных фактора, влияющих на качество сварного соединения. Туда же можно отнести и правильность подбора диаметра изделия, его марки, установки силы тока, условия в которых проводятся работы и многое другое.

Рекомендации начинающим сварщикам

Как и обещали в начале статьи, приведем несколько рекомендаций начинающим сварщикам.

1. Начинать практику лучше с рутиловых электродов. За счет состава покрытия ими легче работать. Такие расходники обладают более легким поджигом (в том числе и повторным), а также позволяют варить на средней дуге. Это в свою очередь дает возможность лучше видеть и контролировать сварочную ванну. Также плюсом таких изделий можно назвать легкое отделение шлака.
2. Правильно установленная полярность и сила тока – залог успеха. Если необходимо провести работы на постоянном токе прямой полярности, то свариваемое изделие подключается к зажиму «+», а электрод к «–». Соответственно при обратной полярности подключение осуществляется наоборот заготовка подсоединяется к клемме «–», а держак к «+». Силу тока лучше устанавливать в пределах указанных производителем, регулируя ее в процессе сварки.
3. Перед тем как приступить к работе следует потренироваться на обрезках, схожих по характеристикам с металлом заготовки. Это позволит настроить силу тока и привыкнуть к металлу.
4. Соблюдение техники безопасности является важным условием проведение сварочных работ. Не приступайте к сварке, не обезопасив себя и окружающих от возможных ожогов, поражений током и «зайцев». Используйте защитную одежду и перчатки, а также специальную маску или очки. Убедитесь в правильном подключении сварочного аппарата. Не допускайте нахождения в месте сварки легковоспламеняющихся объектов. Также не допускайте в место проведения работ посторонних людей (без специальной защиты) или животных (могут получить ожог глаз глядя на сварочную дугу).
5. Регулярно улучшайте свои навыки. Изучайте новые материалы, пробуйте различные положения сварки и расходники. Проходите курсы повышения квалификации. Практикуйтесь, и результат не заставит себя ждать.

Заключение

В этой статье мы кратко рассмотрели информацию об инверторах. Рассказали о типах покрытия и назначении сварочных материалов. Ответили на вопрос, какие электроды лучше для сварки инвертором. Привели популярные марки сварочных материалов и дали несколько советов начинающим сварщикам.

Если Вам понравилась статья, делитесь ей в социальных сетях, вступайте в группу завода сварочных материалов «GOODEL» ВКонтакте, подписывайтесь на и Instagram.
