Температура плавления карбида вольфрама

Карбид вольфрама

Карбиды представляют один из классов углеродных неорганических соединений. Они весьма распространены, а наибольшее применение имеют карбиды тугоплавких металлов, в том числе карбид вольфрама (формула WC либо W2C). Данный материал представлен углеродно-вольфрамовым соединением с массовой долей первого элемента 6,1%.

Карбид вольфрама

• Свойства
• Получение
• Применение
• Сплавы

Свойства

Рассматриваемое вещество представлено серым порошком в двух кристаллографических вариантах: с кубической (полукарбид) и гексагональной (монокарбид) решетками. Обе модификации встречаются в температурном диапазоне 2525 — 2755°С.

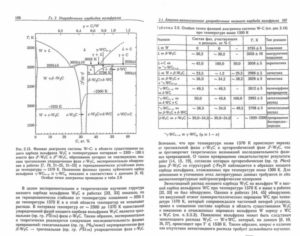

Вторая фаза ввиду отсутствия области гомогенности при отклонении от стехиометрического состава образует графит или переходит в W2C, а при температуре более 2755°С разлагается до углерода и первой фазы.

Последняя отличается обширной областью гомогенности, сокращающейся при снижении температуры.

Карбид вольфрама отличается хрупкостью, но под влиянием нагрузки проявляет пластичность полосами скольжения.

Кристаллы рассматриваемого вещества характеризуются анизотропией твердости от 13 до 22 ГПа на разных кристаллографических плоскостях.

По сравнению со сталями карбид вольфрама прочнее, но более хрупок и менее подвержен обработке.

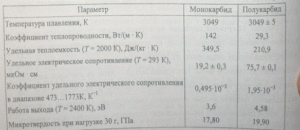

Монокарбид имеет температуру плавления 2870°C, кипения — 6000°C. Его молярная теплоемкость равна 35,74 Дж/(моль-*К), теплопроводность — 29,33 кДж/моль. Плотность карбида вольфрама данного типа составляет 15,77 г/см3.

Несмотря на то, что температура плавления большая, термостойкость рассматриваемого материала низка. Это обусловлено отсутствием термического расширения ввиду жесткой структуры. При этом карбид вольфрама характеризуется высокой теплопроводностью. С повышением температуры данный параметр у монокарбида возрастает вдвое быстрее, чем у полукарбида.

Кольцо из карбида вольфрама

Рассматриваемые материалы имеют хорошую электропроводность, особенно полукарбид (в 4 раза выше, чем монокарбид).

Удельное электросопротивление возрастает с повышением температуры, но при этом снижается упругость. Это обуславливает обрабатываемость электрофизическими методами.

Так, при введении источника тепла в области обработки возрастает температура, способствуя размеренному разрушению структуры материала.

С ростом температуры увеличивается подвижность атомов составляющих соединения элементов, вследствие чего устраняются дефекты в зернах. Анизотропия параметров карбидов вольфрама меньше, чем для металлов.

К тому же данные материалы отличаются наилучшей для тугоплавких металлов упругостью, которая увеличивается с ростом пористости. Однако пластичность низкая (до 0,015%).

Микроструктура карбида вольфрама

Карбид вольфрама характеризуется стойкостью к многим кислотам, а также их смесям при обычной температуре, но растворим в некоторых кислотах при кипении. Не подвержен растворению в 20% и 10% гидроксиде натрия. Ввиду высокой летучести оксида вольфрама начинает окисляться при 500 — 700°C и завершает окисление при более 800°C.

Наконец, ввиду химической инертности данное соединение нетоксично.

Существует несколько методов получения рассматриваемого соединения.

Первый — углеродное насыщение вольфрама. В результате на поверхности вольфрамовых частиц образуется монокарбид. Из него диффундирует углерод, формируя слой полукарбидного состава.

Для данных работ применяют вольфрамовый порошок и сажу. Данные материалы смешивают в определенном соотношении, наполняют ими, утрамбовывая, емкости и ставят в печь. Во избежание окисления операцию производят в водородной среде, так как в результате взаимодействия данного элемента с углеродом при 1300°С формируется ацетилен.

Рассматриваемая технология предполагает формирование карбида вольфрама преимущественно за счет углерода. Температурный режим определяется гранулометрическим составом порошка.  Так, для мелкозернистого используется температурный интервал 1300 — 1350°С, для крупнозернистого — 1600°С. Длительность выдержки равна 1 — 2 ч.

В завершении получается карбид вольфрама, представленный немного спекшимися блоками.

Вольфрам

Кроме того, карбид вольфрама получают из газовой фазы путем осаждения. Такое производство предполагает разложение при 1000°С карбонила вольфрама.

Восстановление вольфрамовых соединений с карбидизацией. Данную операцию осуществляют путем нагрева в водородной среде смеси паравольфрамата аммония либо вольфрамового ангидрида и вольфрамовой кислоты при 850 — 1000°С.

Наконец, выращивают кристаллы данного соединения из расплава. При этом используют смесь из Co и 40% монокарбида. Ее расплавляют при 1600°С в тигле из оксида алюминия. После гомогенизации температуру постепенно (1 — 3°С/мин) снижают до 1500°С и выдерживают 12 ч. Далее материал охлаждают и в кипящей соляной кислоте растворяют матрицу.

Кроме того, большие монокристаллы (до 1 см) выращивают по методу Чохральского.

Применение

Благодаря приведенным выше свойствам, существует несколько сфер применения карбида вольфрама.

1. Его применяют для выпуска деталей большой коррозионной и износоустойчивости и твердости: фрез, абразивных материалов, резцов, сверл, долот и т. д.
2. Рассматриваемое соединение применяют для наплавки и газотермического напыления с целью повышения износостойкости путем создания твердой поверхности.
3. Карбид вольфрама служит материалом для часовых браслетов, пулевых и снарядных сердечников, ювелирных изделий и т. д.

Применение карбида вольфрама

Оптимальным температурным режимом для предметов из него считают диапазон 200 — 300°С. Упругость данного материала обеспечивает его применение при знакопеременных нагрузках.

Сплавы

Ввиду плохой обрабатываемости карбид вольфрама применяют не в чистом виде, а создают сплавы с ним. Наиболее распространены твердые варианты с кобальтом. Также встречаются более сложные сплавы, включающие карбид тантала и титана. При этом вольфрам в любом случае преобладает, составляя 70 — 98%.

Ввиду высокой температуры плавления при создании сплавов рассматриваемого материала не используют такие технологии, как легирование, плавление и смешение, так как они нерентабельны. Вместо этого применяется порошковая металлургия.

Принцип данного метода состоит в использовании порошков основного металла и примеси. При этом они значительно отличаются температурой плавления. Их смешивают барабанно-шаровой мельницей и прессуют в близкую к целевой форму.

Ей придают монолитность путем спекания при температуре, меньшей точки плавления основного металла. Далее приведена последовательность выполнения.

Порошок карбида вольфрама измельчают до гранул целевого размера, предварительно увлажнив. Данный параметр определяется назначением материала, так как обуславливает конечные параметры изделий. Далее порошок смешивают со связующим веществом, представленным, например, кобальтом либо прочими металлами, и восковой мягкой смазкой, служащей для скрепления гранул после брикетирования.

После этого порошок сушат в распылительной или вакуумной сушилке, удаляя большую часть влаги. С целью улучшения текучести полученных гранул производят пеллетизацию, придавая им шарообразную форму.

Существует несколько технологий придания порошку формы. Наиболее распространены среди них литье под давлением и прессование. Новейшим методом является 3D-печать. В завершении формирования частицы скреплены связующим восковым веществом.

Далее форму подвергают нагреву. В результате удаляется восковый загуститель, а гранулы тугоплавкого металла скрепляются частицами расплавленного связующего металла после охлаждения.

В рассматриваемом случае тугоплавким металлом является карбид вольфрама.

Параметры конечного материала определяются долей связующего вещества: чем его больше, тем выше износостойкость и прочность, чем меньше — тем больше твердость и хрупкость.

Вольфрамокобальтовые сплавы характеризуются минимальным напряжением на срез, значительной зависимостью параметров от доли кобальта, плохой обрабатываемостью. Первая особенность обуславливает неуместность таких материалов для применения в условиях сдвиговых деформаций.

Из-за плохой подверженности обработке перед использованием заготовки из них пластифицируют либо спекают. Наличие кобальта повышает эксплуатационные температуры карбидов вольфрама до 700 — 800°С. По данному параметру они превосходят все марки сталей, кроме жаропрочных.

Следует отметить, что, в отличие от чистого карбида вольфрама, его соединения в некоторых соотношениях с кобальтом токсичны.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Вольфрам: карбид, оксид, сплавы. свойства и температура плавления — Токарь

Вольфрам считается самым тугоплавким из известных металлов. Впервые был получен в 18 веке, но промышленное использование началось гораздо позже, с развитием технологии производства.

Вольфрам

Основные характеристики

Как самый тугоплавкий металл, вольфрам имеет специфические свойства:

• Температура плавления вольфрама — примерно соответствует температуре солнечной короны — 3422 °С.
• Вместе с этим, плотность чистого вольфрама ставит его в один ряд с наиболее плотными металлами. Его плотность практически равна плотности золота — 19,25 г/см3.
• Теплопроводность вольфрама зависит от температуры и составляет от 0,31 кал/см·сек·°С при 20°С до 0,26 кал/см·сек·°С при 1300°С.
• Теплоемкость также близка к золоту и составляет 0.15·103 Дж/(кг·К).

Металл имеет кубическую объемноцентрированную кристаллическую решетку. Несмотря на высокую твердость, вольфрам в нагретом состоянии очень пластичен и ковок, что позволяет изготавливать из него тонкую проволоку, имеющую широкое применение.

Вольфрамовая проволока

Имеет серебристо-серый цвет, который не меняется на открытом воздухе, поскольку вольфраму присуща высокая химическая стойкость, а с кислородом он реагирует только при температуре выше красного каления.

Химические свойства элемента, как правило, начинают проявляться при нагреве выше нескольких сотен градусов.

В обычных условиях он не взаимодействует с большинством известных кислот, кроме смеси плавиковой и азотной кислот.В присутствии определенных окислителей может реагировать с расплавами щелочей.

При этом для начала реакции требуется нагрев до температуры 400 — 500 °С, а далее реакция идет бурно, с выделением тепла.

Некоторые соединения, особенно карбид вольфрама, обладают очень высокой твердостью и находят применение в металлургическом производстве для обработки твердых сплавов.

Приведенные характеристики вольфрама определяют специфику областей применения металла, как в чистом виде, так и в составе различных сплавов и химических соединений.Вольфрам входит в состав многих жаростойких сплавов в качестве легирующей добавки для повышения твердости, температуры плавления и коррозионной стойкости.

Близость плотности и теплоемкости вольфрама и золота теоретически может служить для подделки золотых слитков, однако это легко можно выявить при измерении электрического сопротивления и при переплавке золотого слитка.

Получение вольфрама

В чистом, самородном виде металл в природе не встречается. Большинство месторождений образовано оксидами. соединений в пересчете на чистый металл в рудном месторождении составляет 0.2 — 2%.Химическая стойкость и высокая температура плавления допускают получение вольфрама из руды только при использовании специфических методик.

Вольфрамовые прутки

В основе большинства методов промышленного получения вольфрама лежит восстановление металла из его оксида. Первая стадия производства состоит в обогащении вольфрамосодержащей руды. Затем при помощи операций выщелачивания и восстановления получают оксид WO3, который восстанавливают до чистого металла в атмосфере водорода. Температура процесса составляет около 700 °С.

В результате реакции получается тонкодисперсный металлический порошок.

Высокая температура плавления не позволяет оформить металл в виде слитков, поэтому порошок вольфрама сначала прессуют под высоким давлением, а затем спекают в среде водорода, используя нагрев до температуры 1300 °С.

Очистку полученного слитка производят методом зонной плавки, подобно технологии получения сверхчистых полупроводников. Производство вольфрама по данной технология позволяет получить металл высокой степени чистоты без дополнительных операций очистки.

При производстве сплавов, все составляющие добавляются еще перед стадией прессования порошка, поскольку в дальнейшем это сделать уже невозможно. В процессе прессовки, спекания и дальнейшей обработки заготовки (прессование, прокатка) обеспечивается равномерное распределение примесей в сплаве.

Вольфрам

Обработка вольфрама производится при температурах около полутора тысяч градусов. При таком нагреве металл становится очень пластичным и допускает ковку, штамповку.

Тонкая проволока для спиралей ламп накаливания изготавливается методом волочения. При этом кристаллы металлы располагаются вдоль проволоки, повышая ее прочность.

Поскольку к спиралям ламп предъявляются высоки требования по однородности, вольфрамовый провод дополнительно подвергают операциям электрохимического полирования.

Применение вольфрама

Большинство областей применения вольфрама используют такие его качества, как высокая температура плавления, плотность и пластичность. Вольфрам незаменим в следующих областях:

• Чистый вольфрам, это единственный металл, который применяется в нитях накаливания осветительных ламп, радиолампах, кинескопах и прочих электровакуумных приборах;
• В чистом виде и в составе сплавов используется при производстве сердечников подкалиберных бронебойных снарядов и пуль;
• Высокая плотность вольфрама позволяет изготавливать роторы малогабаритных гироскопов ракетной техники и космических аппаратов;
• Изготовление неплавящихся электродов при аргонно-дуговой сварке;
• Устройства защиты от ионизирующих излучений из вольфрама эффективнее, чем традиционные свинцовые. Использование вольфрама экономически выгодно, несмотря на более высокую стоимость, чем у свинца. Это вызвано тем, что расход вольфрама при тождестве технических характеристик изделия намного меньше.
• Изделия из вольфрама не нуждаются в защите от коррозии благодаря низкой химической активности при нормальных температурных условиях.

Сверла из вольфрама

Соединения вольфрама с углеродом более известны как «победит». Их высокая твердость используется в режущих напайках металлообрабатывающих инструментов — резцов, сверл, фрез.

Инструменты с победитовыми напайками используются для обработки практически любых материалов, начиная от древесины, где почти не требуют периодической заточки, до любых пород камня. Для заточки победитовых инструментов требуются абразивы с самой высокой твердостью.

В полной мере этому соответствуют алмазные и эльборовые абразивы имеющие самую высокую твердость среди всех известных.

Победитовые напайки крепятся к рабочим кромкам инструмента при помощи пайки медью. В качестве флюса используется бура.

Победит изготавливают порошковым методом, используя для скрепления кристаллом карбида вольфрама кобальт.

Сплавы на основе вольфрама

Сплавы вольфрама возможно получить исключительно методом порошковой металлургии. Это вызвано большой разницей температур плавления входящих в состав сплава металлов.

Порошки исходных составляющих после смешивания прессуются, а затем подвергаются спеканию. В результате капиллярных сил более легкоплавкие металлы заполняют пространство между зернами вольфрама, образуя монолитный сплав.

На границах зерен образуются твердые растворы компонентов сплава.

Наибольшее распространение получили сплавы вольфрама с медью, железом и никелем. Самые распространенные сплавы ВНЖ и ВНМ включают в себя вольфрам — никель — железо и вольфрам — никель — медь.

Для достижения особых характеристик в состав могут входить также серебро, хром, кобальт и молибден.

Вольфрамовые сплавы находят применение для изготовления деталей и устройств, в которых важна высокая плотность при малых габаритных размерах. Это всевозможные противовесы, маховики, грузы центробежных регуляторов, сердечники пуль и снарядов.

Известно не очень много марок вольфрама. В первую очередь, это технически чистый вольфрам — ВЧ.

Используемые в промышленности марки вольфрама обычно включают в себя некоторые добавки. Материал, легированный лантаном, обозначается как ВЛ, иттрием — ВИ. Указанные легирующие добавки еще более улучшают механические и технологические качества металла.

Легирование торием повышает эмиссионные свойства вольфрама, что особенно важно при изготовлении катодов мощных электровакуумных ламп. Данная добавка также улучшает способность к зажиганию электрической дуги при аргонно-дуговой сварке.

Сплавы вольфрама с медью и серебром используются для изготовления контактов сильноточной коммутационной аппаратуры.

Медь и серебро при высокой электропроводности не обладают высокой механической прочностью. При прохождении высоких токов возможно расплавление контактных групп.

Контакты из вольфрамовых сплавов свободны от этих недостатков, не смотря на несколько большее электрическое сопротивление.

Высокая плотность сплавов позволят использовать их для изготовления контейнеров для хранения радиоактивных веществ, экранов для защиты от γ-излучения.

Карбид вольфрама

Карбиды – класс неорганических соединений химических элементов с углеродом.  И, хотя самым распространённым из карбидов является цементит – основная структурная составляющая любой стали, наибольшее  практическое применение получили всё же карбиды тугоплавких металлов – тантала, титана, и особенно вольфрама.

Состав карбидов вольфрама

Карбиды металлов считаются одними из наиболее тугоплавких веществ, причём с увеличением порядкового веса этот показатель возрастает.

 В частности, именно сочетание карбида вольфрама с кобальтом в различных процентных соотношениях образует целый класс инструментальных материалов особо высокой прочности и износостойкости – твёрдых сплавов.

Дело в том, что углерод образует с вольфрамом два разных химических соединения – монокарбид вольфрама WC и полукарбид вольфрама W2C.

Первый из них менее устойчив и твёрд, однако, обладая способностью образовывать кристаллы в расплаве вольфрама, уже с 1923 г. применяется как составляющая часть разнообразных минералокерамических композиций.

Кроме того, полукарбид вольфрама имеет чрезвычайно высокую износостойкость. Таким образом, в технике находят применение оба вида карбидов.

В частности, основные свойства 98% -ного карбида вольфрама  следующие:

1. Предел прочности на изгиб, МПа, не ниже – 1000.
2. Предел прочности на сжатие, МПа, не ниже – 9500.
3. Модуль упругости, ГПа – 69.
4. Ударная вязкость, кГмсм2 – 1,2…1.3.
5. Твёрдость по Роквеллу, HRA, не ниже — 90.
6. Плотность, г/см2 – 15,0…15,5.
7. Эрозионная стойкость, 10-6 моль – 0,3…0,8.

Таким образом, в сравнении с наиболее прочными сталями карбид вольфрама обладает значительно более высокими прочностными показателями, но, с другой стороны, он и более хрупок, а также отличается пониженной обрабатываемостью.

Поэтому в чистом виде рассматриваемые соединения не используются, а являются основной составляющей частью твёрдых сплавов.

Наиболее часто используются твёрдые сплавы, в состав которых, кроме карбида вольфрама, входит кобальт. Получили применение и более сложные сочетания, с карбидами титана и тантала.

  Тем не менее, составляющая карбида вольфрама во всех этих случаях остаётся преобладающей: от 98 до 70%.

Область применения

Твёрдые сплавы как основной вид использования карбидов вольфрама.

Специфическая область применения карбида вольфрама в составе твёрдых сплавов – наплавка слоя повышенной износостойкости на детали, испытывающие при своей эксплуатации повышенные нагрузки от сил трения.

Это имеет особое значение для  бурового, режущего и штампового инструмента.

Стойкость такого инструмента заметно увеличивается вследствие того, что карбид вольфрама, как твёрдая составляющая в менее прочной металлической матрице, способствует формированию микроструктуры с благоприятным сочетанием прочности и пластичности.

Температура плавления карбида вольфрама

Вольфрам — самый тугоплавкий металл

Вольфрам занимает первое место среди тугоплавких металлов. Температура плавления вольфрама достигает 3387ºС. Это дает возможность применять материал в тех случаях, когда условия работы включают повышенную температуру. Благодаря этому свойству вольфрам не начнет переходить в жидкое состояние тогда, когда другие металлы уже расплавятся.

Применение тугоплавкости вольфрама

Это качество металла широко используется для производства:

• нитей накаливания в приборах освещения;
• электродов в аргонно-дуговых сварках;
• элементов нагрева для высокотемпературных вакуумных печей сопротивления;
• электронно-лучевых трубок в мониторах, осциллографах, на радиолокационных станциях;
• электронных ламп.

Вакуумные лампы в большинстве отраслей заменены на полупроводники, кроме производства высоковольтного, мощного, высокочастотного оборудования, а также космической техники. Наряду с преимуществами, тугоплавкий металл имеет и недостатки:

• сложность механической обработки;
• при температуре воздуха, превышающей 400°С, образуются оксидные пленки, а при наличии в среде серосодержащих веществ — сульфидные пленки;
• требуются большие контактные давления для создания даже низкого сопротивления на участке электрического контакта.

Для нейтрализации описанных недостатков материал сплавляют с другими металлами, которые улучшают его свойство. Существует несколько таких соединений:

1. Стеллит. В его состав, кроме вольфрама, входят кобальт и хром. Напылением или наплавлением он наносится на запчасти машин, инструментов, станков для увеличения износостойкости. Стеллит применяют для производства режущих инструментов.
2. Быстрорежущие и инструментальные стали, из которых изготавливают сверла, фрезы, штампы. Кроме основных составляющих, указанные соединения могут содержать хром, марганец и кремний.
3. Контактные сплавы. Легирующими металлами в них служат медь и серебро. Высокая электропроводимость этих материалов увеличивает данный показатель соединений, в которые они входят. Контактные сплавы вольфрама — материал, из которого производят выключатели, рубильники, электроды.
4. Твердые сплавы. Их основой служит карбид вольфрама — соединение тугоплавкого металла с углеродом. Благодаря этим двум компонентам сплав отличается высокими твердостью и температурой плавления, износостойкостью. Перечисленные характеристики имеют значение для рабочих частей инструментов, используемых в бурении и резке. Массовая доля карбида вольфрама в твердом сплаве составляет 85–95%, оставшиеся проценты показывают содержание кобальта.

Карбиды вольфрама

Твердые сплавы рассмотрим более подробно. Тугоплавкий металл может образовывать разные карбиды: полукарбид и монокарбид. Они отличаются способностью растворять в себе тугоплавкие металлы и взаимодействием с разными кислотами.Вольфрам — металл имеющий разные карбиды

Также монокарбид уступает поликарбиду в устойчивости и твердости.

А к преимуществам монокарбида можно отнести способность к образованию кристаллов в расплавленном вольфраме, что дает возможность использовать его в минералокерамических изделиях.

 Полукарбид обладает большей устойчивостью к температурам, легкостью внедрения в твердые растворы монокарбида с другими металлами (феррумом, кобальтом), повышенной износоустойчивостью.

Свойства соединений

Сплавы на основе карбида вольфрама обладают следующими преимуществами:

• устойчивость к окислению;
• пластичность, проявляемая под нагрузкой;
• не вступает в реакцию со многими кислотами;
• химически малоактивный, поэтому относится к низкотоксичным веществам;
• отполированный сплав невозможно поцарапать;
• не бледнеет со временем;
• тугоплавкость;
• повышенная твердость, которая не снижается при высоких температурах.

Сплавы соединения металла вольфрама имеют множество преимуществ

Последние два свойства обусловлены сильными связями между атомами в кристаллах, из которых состоит соединение.

Технологии изготовления

Есть несколько способов получения твердых сплавов: восстановление оксида вольфрама углеродом с дальнейшей карбидизацией; электролиз расплавленных солей; осаждение из газовой фазы; восстановление соединений тугоплавкого металла с дальнейшей карбидизацией; выращивание из расплава монокристаллов карбида вольфрама; насыщение тугоплавкого металла углеродом. Наибольшее распространение получила последняя технология. Твердые сплавы бывают двух видов:

1. Литые. Их получают с помощью отливки. Для этого применяют вольфрам (в виде порошка); соединения карбида или его смеси с тугоплавким металлом, содержащие низкий процент углерода. Образованный сплав отличается высокой твердостью и износостойкостью. Но для литых соединений характерна хрупкость, поэтому их не везде можно использовать. Основные сферы применения — производство инструментов для бурения и для волочильных станков, на которых производят проволоку.
2. Спеченные. Они состоят из карбида вольфрама и соединяющего металла, который выполняет связывающую функцию. В роли последнего часто используют кобальтовый, никелевый, молибденовый материалы.

Сплавы на основе карбида вольфрама

Помимо значительной твердости, для указанных соединений характерна хрупкость и плохая обрабатываемость.

В связи с этим чистый карбид вольфрама применяется редко в основном он входит в состав твердых сплавов, в которых еще содержатся кобальт, титан, тантал, но массовая доля карбида при этом остается наибольшей — 70–98%. Технические характеристики твердого сплава, содержащего 98% карбида вольфрама:

• предел прочности на изгиб — минимум 1 ГПа;
• модуль Юнга составляет 969 ГПа;
• предел прочности на сжатие — минимум 9,5 ГПа;
• плотность достигает 15000–15500 кг/м³;
• твердость по шкале Роквелла — минимум 90;
• стойкость к эрозии составляет 0,3–0,8 мкмоль.

Изделия из сплавов карбида вольфрама обладают особой прочностью

Применение сплавов

Использование описанных соединений дает возможность изготовить детали, запчасти, инструменты с нужными техническими характеристиками. В зависимости от последних разнятся и сферы применения.

1. Для деталей, подвергающихся во время работы большим нагрузкам со стороны сил трения. К ним относятся режущий, буровой и штамповый инструменты. Сплав наносится на поверхность детали. Таким образом, достигаются необходимые уровни прочности и пластичности за счет сглаживания перепадов механических параметров. Например, если материал инструмента мягкий, то уменьшаются механические напряжения в инструменте, а если хрупкий, то появляется защита от поверхностной кромки. Причиной последней служит истирающее воздействие откалывающихся частиц. Полученные с помощью сплава характеристики сохраняются и при высокой температуре. Это объясняется тугоплавкостью вольфрама и углерода.
2. В качестве антикоррозийного покрытия. В этой технологии твердые сплавы вытесняют хром. Данное обстоятельство обусловлено легкостью нанесения твердых сплавов, возможностью применять их в тяжелых условиях, лучшей защитой от ударной нагрузки и износа по сравнению с хромированием.
3. В ювелирных изделиях. Применению в этой отрасли сплав на основе карбида вольфрама обязан следующими своими свойствами: не тускнеет с течением времени; не ржавеет; после полировки на поверхности материала не появятся царапины, вмятины.

Вольфрам — металл сплав которого применяется в разных сферах жизни человека

Именно благодаря синтезу свойств тугоплавкого вольфрама и твердого углерода появилась возможность создать широко востребованный сплав с новыми техническими характеристиками.

«Что такое карбид вольфрама?» Спрашивали? Отвечаем!

Что общего у дорог, по которым мы ездим, бутылки кетчупа, банки колы и сделанного на заказ обручального кольца?
Помимо вышеперечисленного почти все, чем мы пользуемся, а в некоторых случаях даже одежда, попадает под разряд вещей, создание которых так или иначе связано с инструментами из карбида вольфрама.

 Начиная от пресс-форм и резцов, используемых для изготовления таких вещей, как туалетные принадлежности, бутылки и банки с колой, до износостойких предметов, применяемых при производстве продуктов – кетчупа, соуса для спагетти и т.д.

Сюда также входят дорожно-строительные буры для вскрытия асфальта и цемента на дорогах, сверла и концевые фрезы для резания металла при изготовлении автомобильных деталей, например, блоков цилиндров, поршней, тормозов, колес и т.д. Все эти вещи связывает карбид вольфрама.

Что такое карбид вольфрама?

«Карбид вольфрама» часто используется как общий термин для обозначения композитного материала, содержащего твердые частицы карбида вольфрама в сочетании с более мягким металлическим связующим материалом, служащим для удержания частиц на месте. Это очень твердый и плотный материал, применяемый в основном для придания формы другим материалам в процессе ковки, механической обработки и т.д.

Применение высокой температуры плавления вольфрама

Вольфрам – самый тугоплавкий металл

Вольфрам занимает первое место среди тугоплавких металлов. Температура плавления вольфрама достигает 3387ºС. Это дает возможность применять материал в тех случаях, когда условия работы включают повышенную температуру. Благодаря этому свойству вольфрам не начнет переходить в жидкое состояние тогда, когда другие металлы уже расплавятся.

Свойства карбидов вольфрама

При высоких значениях температуры плавления, термостойкость карбидов вольфрама – достаточно низкая.

Объясняется такое противоречие просто:  кристаллическая структура и WC, и  W2С – весьма жёсткая, поэтому термическое расширение практически отсутствует.

С другой стороны карбид вольфрама обладает значительной теплопроводностью, причём для WC этот параметр с повышением температуры возрастает вдвое интенсивнее, чем у W2С.

Карбиды вольфрама – соединения с хорошей электропроводностью, причём для WC этот показатель выше, чем у W2C, практически в 4 раза. Удельное электросопротивление карбидов вольфрама растёт при повышении температуры. Пропорционально этому, кстати, падают показатели упругости.

Именно поэтому карбиды вольфрама хорошо обрабатываются электрофизическими методами: локальное введение  высококонцентрированного источника тепла (дуга, искра, электрический импульс)  повышает температуру в зоне обработки и способствует размерному разрушению структуры рассматриваемых соединений.

С точки зрения практического применения для карбидов вольфрама большее значение имеют их механические показатели – твёрдость и хрупкость. Получаемая в итоге микротвёрдость зависит в основном от температуры, при которой в вольфрамовом порошке формируются карбиды  (менее — от степени их пористости).

При повышении температуры дефекты в зёрнах залечиваются, поскольку возрастает подвижность атомов вольфрама и углерода. Поэтому конечная микротвёрдость соединений возрастает.  При этом анизотропия свойств выражается значительно меньше, чем аналогичный показатель для металлов.

Это упрощает предварительное ориентирование заготовки перед её обработкой.

Упругость карбидов вольфрама – максимальная для своего класса соединений тугоплавких металлов с углеродом, причём она возрастает с увеличением пористости. Это обстоятельство важно для изделий  (в химсоставе которых присутствуют карбиды вольфрама), работающих в условиях знакопеременных нагрузок.

Пластичность карбидов вольфрама крайне низка, и не превышает 0,015%.

Нанесение защитного слоя на деталь

Вследствие описанных выше факторов,  при покрытии карбидами вольфрама поверхности деталей возрастают не только их износостойкость, но также стойкость против эрозии и окалины.

Фактор хрупкости снимается за счёт чрезвычайно малой толщины наносимого карбидсодержащего слоя, который в большинстве случаев не превышает десятков микрон.

Такой способ применения карбидов вольфрама более целесообразен: наличие пластичной подложки основного металла снижает чувствительность поверхности от вредного воздействия циклически возникающих рабочих нагрузок, в то время, как высокая поверхностная твёрдость способствует стойкости против износа. Сокращается и расход металлов/сплавов.

Практический диапазон толщины покрытий, содержащих карбиды вольфрама – 100…250 мкм.

Применяются следующие методы нанесения поверхностных покрытий из карбида вольфрама:

1. Газопламенное напыление.
2. Плазменное напыление.
3. Детонационное нанесение.

При газопламенном напылении мелкодисперсный порошок карбида расплавляется теплом кислородно-ацетиленового пламени, температура в факеле которого достигает 20000С.

Скорость движения частиц в газовом потоке достигает 150…200 м/с, вследствие чего они приобретают большую кинетическую энергию.

Она позволяет частицам легко внедряться в микропустоты на поверхности основного металла, а застывая там, образовывать прочное покрытие.

Высокотемпературная (более 50000С) плазма исключает попадания в зону обработки даже атомарного кислорода, поэтому химсостав конечного карбидсодержащего слоя полностью соответствует исходному. Кроме того, производительность плазменного напыления выше, чем газопламенного, т.к.

в последнем случае рабочую камеру периодически приходится очищать от остатков выделившегося углерода методом аргонной откачки.

При детонационном напылении деталь помещают в подвижную среду, где находятся взвешенные частицы карбидов вольфрама. Объём герметизируется, после чего среда поджигается. Возникающие в результате высокие температуры резко увеличивают скорость перемещения взвешенных частиц, которые равномерным слоем откладываются на поверхности детали.
