Установка для производства топливных брикетов своими руками

Топливные брикеты своими руками в домашних условиях с опилок холодным способом: технология- чертежи +

Сложно отрицать, что спрессованные брикеты из опилок являются одним из наиболее эффективных типов топлива, успешно применяемых для отопления жилых домов. Они имеют высокую калорийность (с 1 кг при сжигании выделяется примерно 5 кВт), обладают небольшой зольностью. Такие брикеты весьма удобны в хранении и складировании, так как компактно складываются, и занимают совсем не много места.

Правда, дешевым такое топливо считать не приходится: далеко не всякая семья может позволить себе в течение всего сезона отапливать жилище дровами.

Отсюда возникает резонный вопрос – возможно ли каким-то образом изготовить своими руками чудесные топливные брикеты.Особенно это касается тех случаев, когда сырье можно приобрести чуть ли не по бросовой цене.

К счастью, такие методики существуют, и они могут отличаться друг от друга. Рассмотрим некоторые из них.

Изготовление брикетов на производстве

Чтобы получить четкое понятие, как самостоятельно изготавливать брикеты, в том числе для печи булерьян, прежде необходимо узнать, как изготавливаются они в фабричных условиях.

Сырье

Любой из имеющихся способов предваряет подготовительный этап, во время которого происходит измельчение сырья и его сушка.

Сырьем являются древесные опилки и некоторые более крупные части отходов древесной обработки. Сушка проводится до тех пор, пока показатели влажности приблизятся к 8-10 процентам. Интересно, что в качестве сырья для евродров также могут быть использованы всевозможные агропромышленные отходы (например, лузга или шелуха семечек) и угольная пыль.

Брикетирование

Следующий производственный процесс – это прессование опилок, или брикетирование. Сегодня это можно сделать двумя различными способами:

1. Методом экструзии;
2. Формовка брикетов на специальном гидравлическом прессе.

И в том и в другом случае в результате мощного сдавливания измельченной древесины из нее начинает выделяться лигнин – особое природное вещество. Именно он становится связующим составом для рассыпчатой массы сырья. Разница процессов состоит только в различных методах сдавливания. В одном случае используется гидравлический пресс, способный развивать усилие до 300-600 Бар.

От силы этого сжатия измельченная древесина разогревается, и это способствует образованию твердого прямоугольного брикета.

По мере готовности из экструдера выходят сделанные из опилок дрова в виде шестигранников. Перед этим они проходят термическую обработку, и обрезаются специальным ножом по точным размерам.

Топливные брикеты в домашних условиях

Совершенно нереально представить ситуацию, когда кто-то решится приобрести настолько мощный агрегат, способный прессовать брикеты на дому. Даже если финансы позволяют сделать это, и сырье будет доставаться даром, окупить приобретение удастся лишь в случае масштабной продажи изготовленного топлива.

Другими словами, понятно, что осуществить традиционную методику, при которой выделялся бы лигнин, дома не удастся. Но многочисленные домашние умельцы методом проб и ошибок научились использовать другие связующие материалы.

Сырье и подготовка

• гофрокартон, бумага;
• самый дешевый клей, например, обойный;
• глина.

Чтобы изготавливать топливные брикеты дома, вовсе не обязательно приобретать дорогостоящее прессовальное и сушильное оборудование. В домашних условиях поступают по-другому.

Сообразительные домовладельцы наловчились прессовать отопительные брикеты из различных доступных материалов, которые могут гореть:

• из бумаги,
• листьев,
• соломы,
• картона,
• шелухи семечек и прочего.

• Опилки помещают в воду, добавляют туда глину в пропорции 1 к 10, хорошо размешивают, затем добавляют в состав недорогой обойный клей или размоченный картон.
• Полученную таким способом смесь помещают в самодельную прессовочную форму, и усилием рук сжимают как можно сильней.
• Сформованные прямоугольники достают из формы и раскладывают сушиться на улице, естественным путем.

Механизм с ручным винтовым приводом

Самый простой пресс для производства брусков топливных, который можно изготовить самостоятельно, имеет ручной винтовой привод.

Конструкция данного механизма чрезвычайно проста. Но и производительность такого винтового устройства невелика – это и объясняет их небольшую популярность.

Специальная формовочная емкость с отверстиями заполняется готовой смесью, винт туго закручивается, создавая повышенное давление.
При их использовании много времени тратится на заполнение емкости, закручивание формы и извлечение сформованного брикета.

Механизм с выталкиванием кирпичика

Гораздо проще и много быстрее выдавливать сформованные брикеты на другом прессе. Он также самодельный, но отличается длинным рычагом и специальным устройством для выталкивания кирпичика. Чтобы ускорить процесс, некоторые приваривают к станине не одну форму, а пару.

Некоторые умельцы способны изготовить и другое оборудование, более усовершенствованное. Как повысить производительность ручного станка? Установив гидравлический домкрат вместо ручного привода. Конечно, для изготовления подобного агрегата придется приложить немало стараний, но результат того заслуживает.

Обратите внимание! Создать давление, достигающее хотя бы 300 Бар, в самодельном прессе не получится даже с помощью гидравлического домкрата. Воспроизвести в домашних условиях фабричную технологию, без добавления воды, вряд ли получится.

Шнековый пресс

Однако некоторым мастерам, несмотря на трудности с деталями, удалось изготовить шнековый пресс. С его помощью удается изготавливать отопительные кирпичики довольно высокого качества.

Умельцы пишут об этом на форумах, но при этом они отмечают довольно высокие затраты на корпус из высокопрочной стали и изготовление деталей шнека. Конечно, в данном случае не обойтись без электрического привода. Потребуется двигатель не менее 7 кВт мощностью.

Топливные брикеты в домашних условиях – за и против

Причины привлекательности такого вида топлива вполне понятны

Если у человека имеется возможность приобретать дешевые опилки, или если вдруг он владелец небольшого древесного производства, то вполне естественно желание изготовить брикеты самостоятельно.

Почему бы не сжигать собственно древесные отходы?

• Дело в том, что не всякая техника способна сжигать непосредственно опилки.
• Обычно древесная мелочь очень быстро и малоэффективно сгорает в обычной печке, да еще часть ее проваливается в зольник.

Спецоборудование

Для эффективного сжигания мелких древесных отходов потребуется специальный котел верхнего горения или шахтного типа.

• Самостоятельно изготовить такой практически невозможно, перспектива прессовать отходы в брикеты выглядит гораздо более реально. Хотя и здесь все не так просто, как кажется;
• Приобретать заводское оборудование неоправданно дорого, да и мало кому окажется по карману;
• Дешевле уж покупать сами евродрова;
• Конечно, пресс для брикетирования можно изготовить кустарным способом. Но полученное топливо будет невысокого качества, и теплоотдача их будет не так уж высота.

Почему мала теплоотдача?

Дело в том, что воспроизвести фабричную технологию, соблюдая все нюансы, в домашних условиях фактически невозможно:

• Полученные «кирпичики» имеют небольшую плотность и, соответственно, маленький вес.
• Удельная теплота их сгорания оказывается чуть ли не втрое меньше, чем у древесины.
• Следовательно, для такого же отопления потребуется в три раза больше самодельных брикетов.
• Процесс же их изготовления отнимает массу времени и сил. Хотя, если они имеются, почему бы и нет?
• Кстати, такое топливо следует бережно хранить, чтобы оно не пропиталось влагой.

Топливные брикеты своими руками – да или нет?

Делать на самодельном оборудовании настоящие топливные брикеты, конечно, можно.

Главное, иметь для этого достаточное количество времени, а также свободную площадь для просушки и хранения изделий.

https://www.youtube.com/watch?v=19zCuiHDWbo

Не последнюю роль играет доступность опилок: желательно, чтобы их не приходилось дорого покупать или доставлять издалека. В таком случае затея вообще не имела бы смысла – куда эффективнее было бы приобрести большой грузовик дров.

Как бы то ни было, решать хозяину.

Изготовление топливных брикетов (евродров) своими руками

Большинство загородных домов отапливается с помощью твердого топлива. Задача рачительного хозяина – просчитать и подобрать вид эффективного топлива при минимальных затратах на его приобретение.

Европейский опыт нескольких десятилетий убеждает в рациональности применения брикетов из спрессованных опилок – евродров.

Если делать подобные топливные брикеты своими руками, затраты на обогрев жилья дополнительно снизятся.

Преимущества евродров

Брикеты для топки – натуральный продукт без добавок и связующих, с долей влаги не более 10% от массы. Продукт пригоден для использования в котлах и топках всех типов.

В сравнении с другими классическими видами твердого топлива (дрова, уголь) – евродрова выделяют следующие преимущества:

• Время горения в 3,5-4 раза дольше дров. Брикет из опилок горит ровным пламенем без образования искр, с малым количеством дыма, с минимальным дымообразованием, не «стреляет».
• 1 т спрессованного топлива выделяет тепла столько же, сколько полный самосвал дров – 7 м3.
• Высокая теплотворность топливных брикетов, даже при малой тяге, сравнима с показателями каменного угля и в 2 раза превосходит это значение для дров.
• После их сжигания остается до 1% чистой золы. Для сравнения: сжигание дров оставляет 15-20%, угля – до 40%.
• Об экологичности евродров свидетельствует отсутствие в продуктах сгорания опасных летучих веществ и сажи. Углекислого газа при этом выделяется в 15 раз меньше, чем при горении природного газа и в 50 раз меньше, чем от антрацита.
• При обслуживании котельного оборудования сокращаются материальные и временные затраты, эксплуатационный ресурс отопительных систем увеличивается.
• Затраты на обогрев здания спрессованными опилками значительно снижаются.
• Брикеты компактно хранятся, не занимают лишнего места, удобны при транспортировке.

Как сделать брикеты из опилок

Почему именно брикеты? Поясняется это невозможностью многих печей сжигать естественные отходы лесозаготовки и деревообработки – измельченную древесину (щепу) и опилки. Для этого приспособлено дорогое оборудование с принципом верхнего горения. Изготавливаемые же брикеты не имеют ограничений для использования в печах, топках, каминах, котлах.

Основополагающий принцип производства брикетов – сдавливание мелких отходов древесины до момента выделения лигнина – естественного вещества, которое склеивает их в монолитное готовое изделие.

Способы изготовления брикетов

Станок, используемый для брикетирования опилок, должен спрессовать заложенное сырье с огромным усилием. Только в этом случае выделится лигнин и свяжет отдельные частицы. Процесс сопровождается повышением температуры сдавливаемого вещества. Поэтому опилки и связующее вещество спекаются.

Особенности домашнего производства

Изготовление экономных топливных брикетов своими руками не позволяет выдержать производственную технологию изготовления.

Приспособления и оборудование, выполненные своими руками, не создают нужного давления, при котором выделяется лигнин. Следовательно, для производства брикетов из опилок требуется другое связующее вещество.

Его варианты, применяемые в домашних условиях изготовления: мелкорезанная бумага (картон), клей (дешевые варианты), глина, навоз.

По упрощенной домашней технологии прессовать брикеты можно используя в качестве исходного материала бумагу, листья, шелуху, сухую траву, солому. Самому можно также изготавливать торфяные брикеты и изделия из угольной пыли. Перед сжиманием замоченное в воде сырье нужно смешать с глиной в пропорции 10:1 и после добавить используемое связующее.

Оборудование для производства

Самодельные приспособления для домашнего изготовления топливных брикетов можно классифицировать на следующие группы.

Механизм с ручным винтовым приводом

Простой самодельный пресс имеет винтовой привод. Состоит ручной пресс из формовочной емкости для исходной смеси и толкателя с винтовым приводом, жестко закрепленного на прочной станине.

Заполненную емкость устанавливают на основании станины и закручиванием винта (может применяться механический домкрат) добиваются сжатия смеси до нужного усилия или размера. При процедуре лишняя жидкость отводится через отверстия формовочной емкости.

Извлеченный брикет высыхает естественным путем. Работу пользователя значительно ускорит и облегчит применение гидравлического домкрата.

Механизм с выталкиванием брикета

Также прост в изготовлении пресс для топливных брикетов с ручным сжатием заложенного сырья посредством длинного рычага. Чем длиннее ручка рычага, тем большая сила сжимает будущий брикет.

Для удобства предусмотрен механизм, выталкивающий наружу плотно сидящий в форме готовый кирпичик.

Чтобы получить производительное оборудование, можно изготовить пресс с несколькими формообразующими емкостями.

Изготовление евродров на продажу

Производственный бизнес по изготовлению евротоплива потребует серьезных материальных затрат на организационном этапе. Поэтому, решившись заняться этой деятельностью, нужно быть уверенным, что вложенные средства вернутся и созданное предприятие сможет приносить постоянную прибыль.

При составлении бизнес-плана и выполнении экономических расчетов обязательно учитывают:

• Спрос и сбыт в регионе.
• Наличие, стоимость и возможность доставки опилок.
• Приобретение или аренду земельного участка.
• Затраты на строительство производственного комплекса или аренду готовых помещений.
• Необходимое количество нанимаемых работников.
• Необходимость складских площадей для сырья и готовой продукции.
• Затраты на проведение рекламных акций.

Как сделать топливные брикеты своими руками: выбор сырья и оборудования, описание процесса

Чтобы обеспечить свое хозяйство твердым экологически чистым топливом, не обязательно его покупать.

Достаточно обзавестись постоянно возобновляемым источником биологических отходов, специальным оборудованием для их переработки, а также изучить технологию производства брикетов для отопления.

В результате вы решите сразу две задачи: утилизируете отходы и получите источник энергии домашнего производства.

Преимущества и недостатки брикетов для отопления

Этот вид топлива используется для твердотопливных котлов, каминов, печей, мангалов.

В промышленном производстве брикеты делают из отходов:

• деревоперерабатывающих предприятий — опилок, щепы, стружки;
• сельского хозяйства — соломы, шелухи, кукурузы, подсолнечника, гречихи;
• торфа;
• древесного угля.

Все вышеперечисленное относится к возобновляемым природным источникам.

Главное преимущество топливных брикетов в сравнении с традиционными видами топлива – экологичность и более высокие показатели теплоотдачи и коэффициента полезного действия.

В отличие от древесины брикеты быстро разгораются и меньше дымят, чему способствует низкое содержание влаги в материале.

При горении они поддерживают постоянную температуру и не искрят, а правильная геометрическая форма брикетов удобна для складирования и хранения топлива.

К недостаткам можно отнести плохую влагоустойчивость и подверженность механическим повреждениям при транспортировке.

Сырье для самодельных брикетов

Древесные опилки

Для производства топлива подойдут практически любые горючие органические отходы.
Это могут быть:

• древесные опилки, солома;
• опавшие листья;
• отходы растениеводства (шелуха семечек, сухие стебли, скорлупа грецких орехов и т. п.);
• бумага, картон.

Подойдет любой потенциально горючий материал в измельченном состоянии. Отдавайте предпочтение сырью, не пригодному к использованию в хозяйстве, который подлежит утилизации.

В качестве связующего компонента можно использовать обыкновенную глину в пропорции 1 к 10: один килограмм глины на каждые десять килограммов сухого измельченного сырья.

Необходимое оборудование

Существует множество предприятий, специализирующихся на разработке и продаже оборудования и технологических линий для производства топливных брикетов. Как правило, производители дополнительно предоставляет услуги по монтажу и пусконаладочным работам. В некоторых случаях учат пользоваться оборудованием.

Также купить оборудование можно у компаний, специализирующихся на продаже пеллетов, топливных брикетов и линий для их производства.

Гранулятор для прессования древесной стружки

Для изготовление топливных брикетов своими руками вам понадобится:

• устройство для дробления и измельчения базового сырья;
• пресс для брикетирования (ударно-механический, гидравлический или шнековый);
• сушильный комплекс.

В домашнем производстве топливных брикетов можно обойтись без сушильного комплекса, если есть возможность просушки брикетов на открытом воздухе. А если вы решите делать брикеты из опилок, дробилка вам тоже не понадобится.

Есть альтернативный вариант: оборудование для брикетирования можно сделать самостоятельно в условиях домашней мастерской.

Требования к помещению

Выбор помещения должен предусматривать возможность размещения участка для прессования, сушильного комплекса, места для размещения готовой продукции и хранения исходного сырья.

Размеры требуемой площади зависят от объемов предполагаемого производства. В среднем для участка прессования нужно выделить не менее 50-60 кв. м.

При подготовке помещения необходимо уделить особое внимание обеспечению хорошей вентиляции участка прессования, надежности электрических сетей и систем пожаротушения.

Описание процесса изготовления брикетов

Весь процесс сводится к последовательному выполнению следующих операций:

1. Подготовка сырья для брикетирования (каждый пункт выполняется в случае необходимости):
   • дробление сырья на мелкие фракции;
   • сушка дробленого сырья;
   • измельчение высушенного сырья.
2. Для варианта изготовления своими руками:
   • смешивание подготовленного сырья со связующим звеном, например, с глиной;
   • смешивание полученной смеси с водой до образования однородной массы.
3. Загрузка сырья в оборудование для брикетирования.
4. Прессование подготовленного сырья и придания ему окончательной формы.
5. Просушивание под солнечными лучами (при изготовлении своими руками).
6. Фасовка и упаковка изделий.

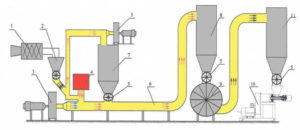

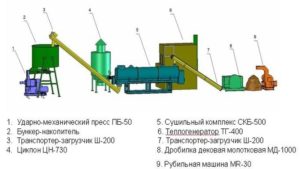

Схема технологического процесса брикетирования

Особенности промышленного производства

При промышленном производстве используют 3 технологии прессования топливных брикетов:

1. под высоким давлением на гидравлических прессах – на выходе брикеты получаются в виде небольшого кирпича;
2. ппод высоким давлением на ударно-механических и гидравлических прессах – на выходе брикеты получаются в виде цилиндра;
3. прессование под воздействием термической обработки и высокого давления на шнековых (механических) прессах – на выходе брикеты получаются в виде полого многогранника.

В результате прессования из древесины выделяется лигнин, выступающий связующим компонентом для образования плотной однородной структуры брикета.

: производство брикетов в промышленных масштабах

Пресс для топливных брикетов своими руками: варианты и чертежи самодельного брикетировщика

Топливные брикеты, для изготовления которых используются опилки и отходы переработки различного сельскохозяйственного сырья, являются отличной альтернативой привычных видов твердого топлива – дров и угля.

Чтобы не приобретать это топливо в готовом виде и, соответственно, сделать его еще более экономичным, можно самостоятельно изготовить пресс для брикетов и производить требуемое количество евродров из опилок своими руками.

Евродрова – топливные брикеты в виде многогранного бруса с отверстием для отвода дыма

На сегодняшний день используются две технологические схемы изготовления брикетов для отопления, которые при наличии соответствующих технических устройств можно реализовать и в домашних условиях.

Естественно, что для изготовления евродров в требуемом количестве необходимо наличие основного сырья, в качестве которого могут быть использованы древесные опилки, стружка и более крупные отходы древесины.

Пресс для топливных брикетов своими руками целесообразно изготавливать в том случае, если сырье, которое будет использоваться для брикетирования, является доступным по стоимости и может быть всегда получено в требуемом количестве.

Производство топливных брикетов

В домашних условиях изготовление брикетов из опилок осуществляется по таким же технологиям, как и в условиях производственного предприятия, поэтому прежде чем приступать к созданию самодельного оборудования для решения такой задачи, необходимо вникнуть во все технологические нюансы производства данного топлива.

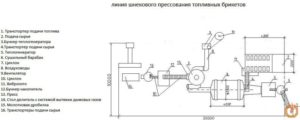

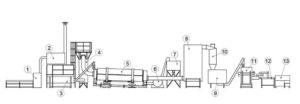

Технологическая схема производства топливных брикетов в промышленных условиях

Процесс производства брикетов для отопления начинается с измельчения исходного сырья, в качестве которого, как уже говорилось выше, могут быть использованы древесные опилки, стружка, а также отходы переработки сельскохозяйственных культур: шелуха пшеницы, гречихи, риса и подсолнечная лузга. После измельчения сырье для топливных брикетов тщательно просушивается до уровня влажности, составляющей порядка 10 %.

Формирование из исходного сырья плотного брикета может быть осуществлено по одной из двух технологических схем. Для реализации каждой из них требуется соответствующее оборудование, а именно:

• пресс брикетировочный;
• пресс-экструдер.

Гидравлический пресс для изготовления топливных брикетов без использования связывающих веществ

Технология изготовления брикетов для отопления как в первом, так и во втором случае подразумевает оказание значительного давления на исходное сырье, в результате чего из древесины начинает выделяться лигнин – природный компонент, выступающий в роли связующего вещества. Таким образом, для изготовления брикетов можно не использовать дополнительные клеевые составы, что позволяет сохранить экологическую чистоту топлива.

Для производства евродров по первой технологической схеме используется механический или гидравлический пресс для брикетов, способный формировать усилие до 500 Бар. В результате такого силового воздействия происходит самопроизвольный разогрев используемого сырья и формирование из него плотного бруска прямоугольной формы.

Экструзионная схема изготовления топливных брикетов предполагает использование шнекового пресса, который способен оказывать на используемое сырье давление, значение которого доходит до 800–1000 Бар.

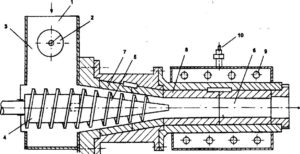

Схема работы пресса-экструдера

При реализации данной технологии производства евродров сырье загружают в приемный бункер, которым оснащен шнековый брикетировщик. Далее захваченное шнеком сырье проталкивается в зауженный канал пресса, где и происходит уплотнение материала под высоким давлением.

При сдавливании в зауженной части рабочей камеры шнекового пресса для опилок происходит самопроизвольный разогрев сырья, в результате чего готовый брикет формируется при одновременном воздействии высокого давления и значительной температуры.

Готовый брикет при его прессовании на шнековом оборудовании имеет вид шестигранного бруска, порезанного на отрезки требуемой длины.

Вот так брикеты выдавливаются шнеком

Как самостоятельно сделать пресс для топливных брикетов

Заводской пресс для изготовления топливных брикетов, который может работать по одной из вышеописанных схем, стоит достаточно дорого, поэтому приобретать такое оборудование целесообразно лишь в том случае, если планируется производство топлива в промышленных масштабах. Для того чтобы производить отопительные брикеты для собственных нужд, можно изготовить самодельный пресс, воспользовавшись одной из конструктивных схем такого устройства, которые несложно найти в интернете.

Чертежи пресса для изготовления брикетов (нажмите для увеличения)

Самодельный пресс для брикетирования можно изготовить полностью с нуля или использовать в качестве основы такого оборудования готовый механизм, способный создавать значительное давление.

Именно по этой причине, применяя для изготовления брикетов пресс самодельного типа, в опилочную массу перед прессованием добавляют связующие вещества, в качестве которых могут быть использованы:

• недорогой обойный клей;
• глина, которая добавляется в опилочную массу в соотношении 1:10;
• предварительно размоченная бумага или гофрокартон, которые содержат в своем составе лигнин, проявляющий свои клейкие свойства при контакте с водой.

Особенность изготовления брикетов при помощи самодельной конструкции заключается еще и в том, что опилочную смесь перед прессованием не сушат, а замачивают, что способствует лучшему склеиванию частичек, из которых такая смесь состоит. Сушке на открытом воздухе при использовании самодельного пресса для опилок подвергают уже готовые брикеты.

Изготовление устройства с нуля

Для того чтобы практически с нуля изготовить пресс для производства топливных брикетов, можно взять за основу винтовой (или рычажный) механизм, при помощи которого такое устройство будет создавать требуемое давление. Чтобы сделать такой ручной пресс, вы можете даже не искать чертежи, достаточно выполнить технический рисунок, ориентируясь на размеры используемого механизма.

Самодельный пресс рычажного типа

Матрица самодельного пресса может быть круглой или прямоугольной формы

Принцип действия винтового (или рычажного) пресса заключается в следующем: сырье для изготовления топливных брикетов помещается в перфорированную емкость, которая после наполнения устанавливается под станину устройства.

Давление, которое обеспечивает такой механический пресс, создается вращением винта или движением рычага – в зависимости от особенностей конструктивного исполнения.

Более производительным и удобным в использовании является ручной брикетировщик рычажного типа, поскольку в нем форма, в которой происходит формирование топливного брикета, освобождается от готового изделия значительно проще.

Самодельные брикетирующие устройства рычажного и винтового типа отличаются простотой конструкции, однако не могут похвастаться высокой производительностью. Использовать механический мини-пресс для брикетов, выполненный на основе винтового или рычажного механизма, целесообразно для периодического изготовления евродров в небольших количествах.

Изготовление брикетировщика на основе готового силового механизма

Более мощный, производительный и удобный в эксплуатации брикетировщик (или пресс брикетировочный) можно сделать на основе готового силового механизма, в качестве которого может быть использован гидравлический домкрат или небольшой гидравлический пресс. Чтобы преобразовать такой силовой агрегат в брикетный пресс, его необходимо оснастить пуансоном и матрицей, которые и будут обеспечивать формирование топливного брикета из опилочной массы, смешанной со связующим составом.

Особенности конструкции, которыми отличается пресс брикетировочный, изготовленный на основе гидравлического домкрата или силового механизма другого типа, заключаются в следующем.

• Гидравлический приводной механизм соединяется с пуансоном, размеры которого должны соответствовать размерам матрицы. В полости последней и осуществляется формирование топливного брикета из опилочной массы.
• Для изготовления матрицы, в стенках которой сверлятся отверстия для выхода воздуха и влаги, можно использовать толстостенную трубу.
• Матрица самодельного пресса оснащается съемным дном, при снятии которого готовый брикет просто выталкивается из ее внутренней полости пуансоном.

Принцип действия самодельного пресса на базе гидравлического домкрата

Чтобы изготовить пресс гидравлический для производства топливных брикетов, кроме силового механизма и толстостенной трубы для матрицы, потребуются следующие расходные материалы:

• металлический швеллер;
• равнополочный уголок № 100;
• металлический лист толщиной 3–6 мм, из которого будут изготовлены пуансон и съемное дно для матрицы (толщина такого листа выбирается в зависимости от диаметра матрицы: чем больше данный параметр, тем толще должен быть лист);
• труба диаметром 25–30 мм, из которой будет изготавливаться шток пуансона;
• труба большого диаметра, которая необходима для того, чтобы изготовить корпус миксера (если трубы подходящего диаметра нет в наличии, то оснастить самодельный брикетировочный пресс можно миксером, корпус которого изготовлен из листа жести);
• листы оцинкованной стали (из них будут изготавливаться лотки самодельного пресса для брикетов), один из которых используется для загрузки в полость матрицы исходного сырья, а второй – для приема готовых топливных брикетов.

Внутренний диаметр толстостенной трубы, из которой будет изготавливаться матрица самодельного брикетировщика, выбирается в зависимости от того, каким должен быть размер поперечного сечения брикетов, которые планируется делать на таком устройстве. При выборе данного параметра следует иметь в виду: чем меньше будет диаметр брикетов, тем выше будет их плотность, но при этом пресс гидравлический будет работать с невысокой производительностью.

Сварка каркаса самодельного пресса

Самодельный пресс для производства брикетов, основу которого составляет домкрат или другой силовой механизм гидравлического типа, собирается в следующей последовательности:

1. Из предварительно нарезанных отрезков швеллера сваривается основание устройства.
2. К полученному основанию самодельного пресса привариваются 4 вертикальные стойки, для изготовления которых используются отрезки уголка длиной 1,5 метра каждый.
3. Из трубы большого диаметра или листа жести изготавливается барабан, в котором будет выполняться перемешивание опилочной массы. Для изготовления такого барабана можно использовать бак от старой стиральной машины.
4. Барабан для смешивания опилочной массы крепится на стойках самодельного пресса (по возможности его следует оснастить приводом, состоящим из электродвигателя и ременной передачи).
5. Лоток, по которому подготовленная смесь будет подаваться в полость матрицы, фиксируется непосредственно под барабаном-смесителем.
6. В стенках толстостенной трубы, которая будет выступать в качестве матрицы самодельного брикетировщика, сверлится несколько отверстий диаметром 3–5 мм. Через них из опилочной массы в процессе ее сдавливания пуансоном будут выходить воздух и лишняя влага. Выполняя такие отверстия, следует располагать их равномерно по всей высоте матрицы.
7. К нижнему торцу матрицы самодельного пресса для брикетов приваривается фланец, к которому будет прикручиваться съемное дно, представляющее собой круг из металлического листа с приваренными к нему проушинами.
8. К основанию пресса матрица приваривается или прикручивается непосредственно под загрузочным лотком.
9. В качестве пуансона, которым самодельный брикетировщик будет оказывать давление на опилочную массу, используется металлический круг. Такой круг вырезается из листового металла. Сделанный подобным образом пуансон должен иметь диаметр, позволяющий ему спокойно извлекаться из полости матрицы пресса. Для изготовления штока, один конец которого приваривается к пуансону, а второй соединяется с рабочим органом гидравлического силового механизма, можно использовать трубу диаметром 25–30 мм.
10. Последнее, что следует сделать, чтобы самодельный пресс брикетировочный был готов к использованию, – это закрепить пуансон на стойках, расположив его точно над полостью матрицы.

Самодельный пресс высокой производительности

Многие домашние мастера задаются вопросом, как сделать своими руками ударно-механический или шнековый пресс для брикетов, которые отличаются более высокой производительностью, чем пресс брикетировочный вышеописанной конструкции.

При этом надо учитывать следующее: чтобы изготовить пресс шнековый, потребуется использование специального металлообрабатывающего оборудования и достаточно дорогостоящих материалов, что может свести на нет весь смысл такого трудозатратного мероприятия.

Пресс с электромотором

Чтобы разобраться в устройстве пресса, лучше посмотреть подробный обзор заводского станка.

Как сделать топливные брикеты своими руками, простая инструкция

• 1 Основные преимущества
• 2 Оборудование и сырье
• 3 Производство

В последнее время стало модным использовать для растопки печей не только традиционное топливо в виде дров, ну и другие, альтернативные варианты.

Например, все большей популярностью пользуются топливные брикеты, спрессованные под высокой температурой натуральные материалы: опилки, лузга подсолнечника, торф, солома и т.д.

Созданные из биологических отходов, 100% натуральные и экологичные, брикеты топлива позволяют эффективно и недорого отпивать дом, баню.

В этой статье мы поговорим о том, как сделать топливные брикеты своими руками из подручных материалов. Для этого вам потребуется купить или сделать подходящее оборудование для переработки отходов жизнедеятельности и изучить, как правильно изготавливать евродрова. Изготовление топливных брикетов своими руками позволит вам решить сразу несколько проблем:

• избавится от отходов;
• получить эффективное и технологичное топливо для отопления жилища;
• сэкономить средства на дровах.

Самодельные брикеты топлива могут быть любой формы

Основные преимущества

Топливные брикеты являются современным видом альтернативного топлива. Их можно использовать в любых печах, каминах, котлах, мангалах, барбекю. Представляют собой евробрикеты цилиндрические заготовки, напоминающие дрова, либо прямоугольные кирпичики. Небольшие габариты позволяют размещать их в топках любого размера.

Из чего делают брикеты? Чаще всего используют древесину (опилки, стружку, пыль), но используют и солому, бумагу, торф, уголь, шелуху семян или орехов и даже навоз. Состав евробрикета может значительно отличаться, в зависимости от того, какая технология используется при производстве.

В то же время все виды сырья, из которого можно произвести еродрова являются природными, абсолютно натуральными. Изготовление топливных брикетов в домашних условиях позволит создать экологичный продукт, который практически полностью будет сгорать в топке печи и при этом выделять минимум дыма.

Сделанный в домашних условиях евробрикет можно использовать для растопки банной печи или отопления дома.

Интересный момент подметили люди, уже активно использующие подобное топливо: если растапливать экодровами свой мангал и жарить на нем еду, при попадании на брикеты жира он не воспламеняется.

Склад готовых екробрикетов кустарного производства

Для печей, котлов и каминов, работающих на твердом топливе, отличным вариантом станут брикеты из опилок.

Они неспешно разгораются, но после горят длительное время и выделяют большое количество тепла. Объясняется это высокой плотностью изделия из прессованной древесины.

Теплоотдача от брикетов значительно превышает уровень тепла, получаемый при сгорании даже самых сухими дров, хранение и сушка которых заняли минимум год.

Влажность топливных брикетов составляет 8-9%, сухие дрова в свою очередь имеют показатель в 20%. Получается, что изготавливаемый из той же древесины брикет, горит лучше самой древесины. Такой эффект образуется вследствие того, что при горении топливным брикетам не нужно испарять большое количество влаги.

Брикет горит стабильным огнем, без всплесков, искр, треска, а количество дыма, выделяемого при горении, можно охарактеризовать как малое. Закладывать подобное топливо в печь крайне удобно, поскольку все изделия имеют одинаковую правильную форму.

Небольшая хитрость: если требуется создать интенсивный огонь с большой теплоотдачей, следует закладывать топливные брикеты в топку на некотором расстоянии друг от друга и, наоборот, для поддержания тления, необходимо плотно соединить в топке все экодрова.

Размещение в топке экологических самодельных брикетов топлива

Как и любой товар, топливные брикеты не лишены минусов:

• Прежде всего стоит отметить, что они очень уязвимы к влаге, поэтому продаются в целлофановой упаковке.
• Брикеты не способны противостоять механическим воздействиям, особенно изделия, сделанные по технологии РУФ, не обожженные снаружи.
• Если вы захотите наладить изготовление подобных вещей дома, это влетит вам в копеечку, хотя на длинной дистанции выгода непременно будет. Дело в том, что вам придется приобрести установку для измельчения, сушилку и пресс-машину, чтобы проводить весь цикл работ с сырьем. С подходящим оборудованием наладить кустарное производство топливных брикетов можно будет даже в собственном гараже.

Оборудование и сырье

Создавать топливные брикеты своими руками можно из различных видов отходов жизнедеятельности человека. В принципе можно использовать любые вещества, которые смогут нормально гореть. Какие бытовые отходы могут стать полноценным сырьем:

• Прежде всего древесина, опилки и стружка, древесная пыль, листья и ветки деревьев. Порода дерева не играет первостепенную роль, но лучше, чтобы опилки были березовые, дубовые, из ольхи или осины.
• Солома, оставшаяся после сбора урожая пшеницы или кукурузы.
• Картон и бумага. Топливные брикеты из бумаги своими руками сделать куда проще, чем из древесины, вот только бумажный вариант прогорать будет быстрее.
• Хорошим, но редким сырьем могут стать остатки и шелуха семечек, скорлупа орехов.

Состав брикетов может быть разный, а отсюда различные клеевые возможности смеси. В зависимости от применяемого сырья в некоторые брикеты добавляется глина, способствующая связыванию элементов, обычно в пропорции 10 к 1.

Древесные опилки могут стать лучшим сырьем

Чтобы создавать самодельные топливные брикеты понадобиться специальное оборудование. Можно заказать сразу целую линию для домашнего производства, обратившись в конкретную фирму, а можно собрать оборудование по частям, ведь технология изготовления топливных брикетов в сущности проста.

Вся технология основана на трех этапах производства:

1. Первый этап предполагает начальную подготовку сырья. Имеющиеся отходы следует раздробить, размельчить до необходимой консистенции, чтобы состав смеси был однородным.
2. Второй этап предусматривает доведение смеси до готового состояния методом сушки. На сушильном станке сырье избавляется от влаги.
3. Третий этап предполагает изготовление продукции, здесь происходит прессование топливных брикетов на специальном станке под высоким давлением и температурой.

Шнековый пресс для работы с сырьем

Соответственно для каждого этапа вам потребуется подобрать станок, подходящий под ваше сырье: дробилку, сушилку и пресс.

По большому счету производство топливных брикетов своими руками мало чем отличается от промышленного, разве что здесь не применяют завышенных критериев к качеству продукции и не упаковывают готовые изделия в герметичную оболочку.

Еще одно отличие домашнего производства заключается в том, что в принципе можно исключить сушилку из линии. Сушить сырье и брикеты можно естественным путем под солнцем. Кстати, если сырьем выступают готовые древесные опилки или шелуха семечек, то и дробилка может вам не понадобиться.

Как изготовить пресс-машину могут подсказать знакомые, уже имеющие дело с подобной техникой кустарного или заводского производства. Можно выбрать шнековый, гидравлический или ударно-механический вариант.

Станок для производства брикетов топлива

Для установки оборудования вам потребуется приличное помещение. В нем придется разместить все станки, сырье и получившиеся изделия.

Желательно обеспечить комфортные условия для сушки, чтобы влажность брикетов была минимальной, поэтому позаботьтесь о вентиляции.

Для подключения станков потребуется электричество, ну а так как мы изготавливаем топливо, не стоит забывать и о мерах пожарной безопасности.

Производство

Процесс производства, как мы уже говорили, достаточно простой, даже несмотря на то, что проходит он в домашних условиях.

Чтобы сделать брикеты для топки печей своими руками необходимо:

• Подготовить качественное сырье, измельчить его до нужной консистенции, просушить. Для того чтобы улучшить качество горения, в любое сырье можно добавить бумагу.
• При необходимости добавить связующий элемент (глину, лигнин), долить воды, загрузить в пресс-машину.
• Провести прессование изделия в подходящей форме при высоком давлении и желательно высокой температуре.
• Высушить готовое изделие, по возможности упаковать для защиты от внешних факторов. При сушке можно использовать ветошь и бумагу, способные вытянуть из брикета остатки влаги.

Проведя все эти работы вы получите отличное топливо, которым можно легко и быстро истопить баню, обогреть дом. При этом на длительном временном отрезке вы ощутите выгоду и экономию средств от применения подобных экодров.

Отметим, что во время работы следует постараться добиться влажности брикетов не более 10-12%, чтобы они отлично горели. Промышленно изготовленные брикеты имеют влажность менее 10%.

Чтобы убедиться в отменных характеристиках подобного вида топлива, можно купить себе немного евробрикетов на пробу в любом магазине. В то же время для создания подходящей атмосферы можно иногда растапливать камин или печь обычными дровами, ведь применение разных видов топлива не несет взаимоисключающий характер.
